Okularloser Stereomikroskopkopf mit HD-Kamera, Vergrößerung 3x bis 15x - Vision MPH001

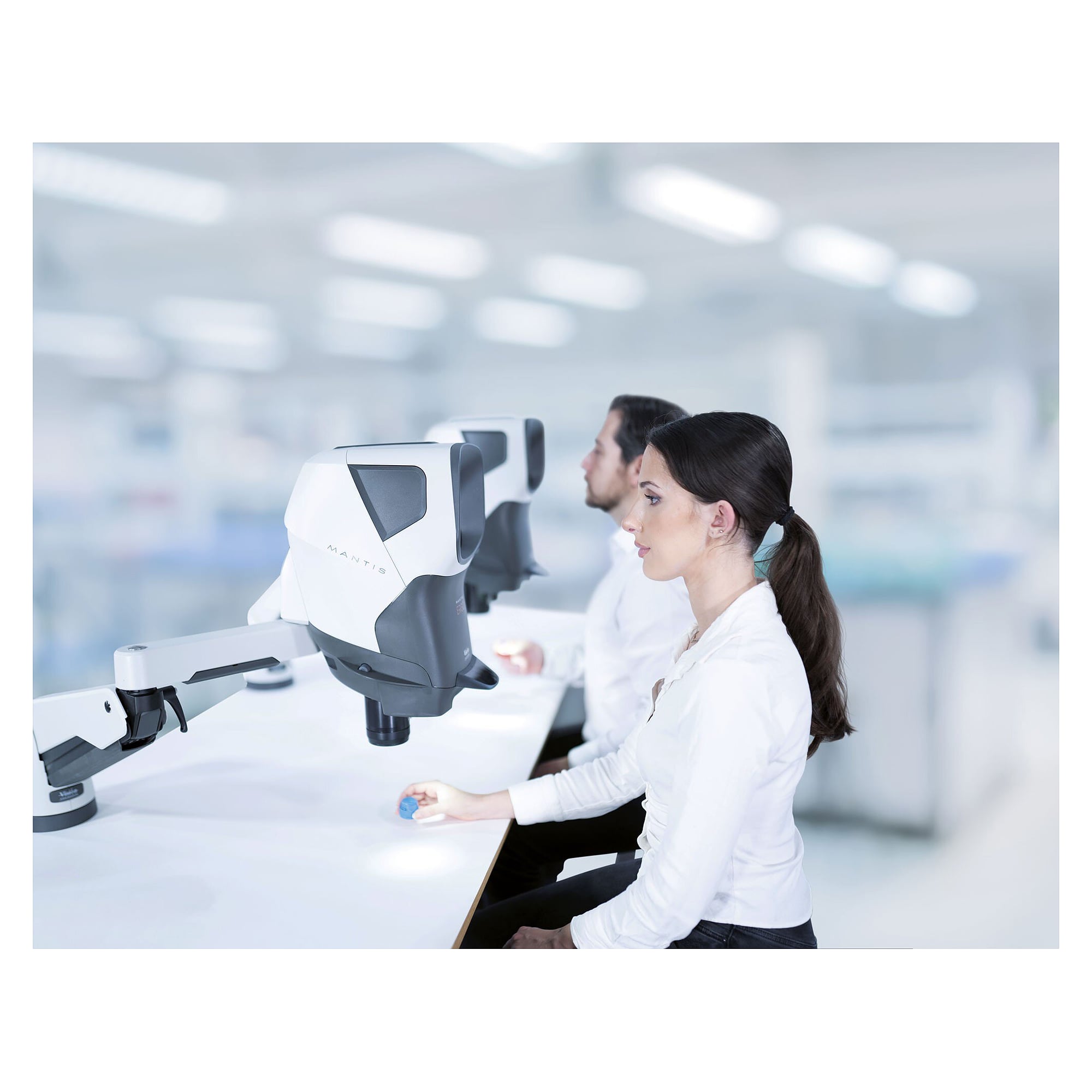

Wer eine Schicht lang Leiterplatten, Steckverbinder oder Kleinteile prüft, verliert am Okular zuerst die Haltung und dann die Konzentration. Der Mantis PIXO löst das über eine okularlose Optik, die das Stereobild in ein großes Sichtfeld projiziert. Der Bediener schaut aus einigen Zentimetern Abstand hinein, kann eine Brille tragen und den Kopf frei bewegen. Der Vergrößerungsbereich von 3x bis 15x deckt dabei die Spanne von der Baugruppenübersicht bis zur einzelnen Lötstelle ab.

Die entscheidenden Punkte

• Okularlose Betrachtung als Bauart, nicht als Zubehör. Kopf und Nacken bleiben beweglich, Brillenträger setzen die Brille nicht ab, und zwei Bediener können nacheinander ohne Neujustage an denselben Kopf.
• Vergrößerung 3x bis 15x über einen 3-fach Objektivwechsler. Der Wechsel zwischen drei eingesetzten Objektiven erfolgt am Kopf, ohne die Probe zu verschieben.
• Integrierte HD-Kamera für Video- und Bilderfassung. Befunde lassen sich beschriften, mit Anmerkungen versehen und mit benutzerdefinierten Overlays vergleichen, was die Prüfdokumentation ohne zweites Gerät möglich macht.
• Dynamische 3D-Beleuchtung zeichnet Kanten, Lötmenisken und Höhenunterschiede plastisch. Eine Weiß/UV-Beleuchtung ist optional erhältlich und macht Kleberaupen und Konformbeschichtung sichtbar.
• Der Arbeitsabstand richtet sich nach dem gewählten Objektiv der Reihe MTO. Mit den Varianten SLWD bleibt so viel Platz unter der Optik, dass unter dem Kopf gelötet und nachgearbeitet werden kann.
• Kompakter Kopf mit 218 x 371 x 275 mm und 4,5 kg, der auf den Mantis Ständern und Bodenplatten sitzt und den Arbeitsplatz nicht zustellt.

Technische Daten

Einsatzbereiche

• Sichtprüfung und Rework in der Elektronikfertigung
• Wareneingangs- und Endkontrolle mit Bilddokumentation
• Feinmechanik, Uhren- und Werkzeugbau
• Medizintechnik und Kunststoffteileprüfung
• Schulung und Fehlerbesprechung am Bildschirm

Kompatibilität

Der Kopf arbeitet mit den Objektiven der Reihe MTO003 bis MTO015 für Mantis PIXO und ERGO, darunter die Varianten SLWD mit großem Arbeitsabstand. Passendes Zubehör aus dem Programm sind die Schutzgläser MTA310, die Epi-Beleuchtung MTA350, der VERSO Universalständer MTB200 mit der Verlängerung MTB201, die Bodenplatte MTB211, der Verschiebetisch MTB220, das Steckernetzteil MTA330 und die Staubschutzhülle MTA360.
