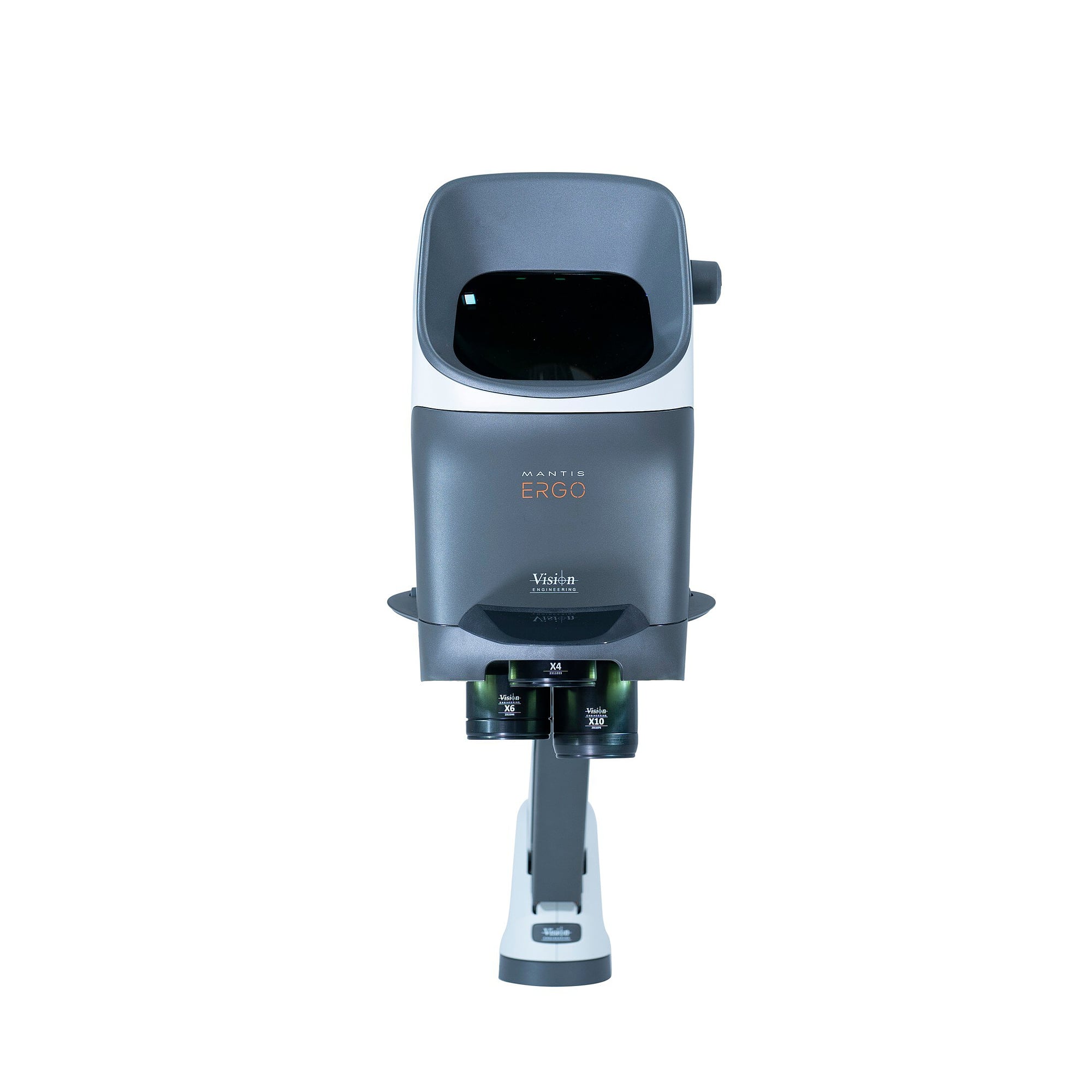

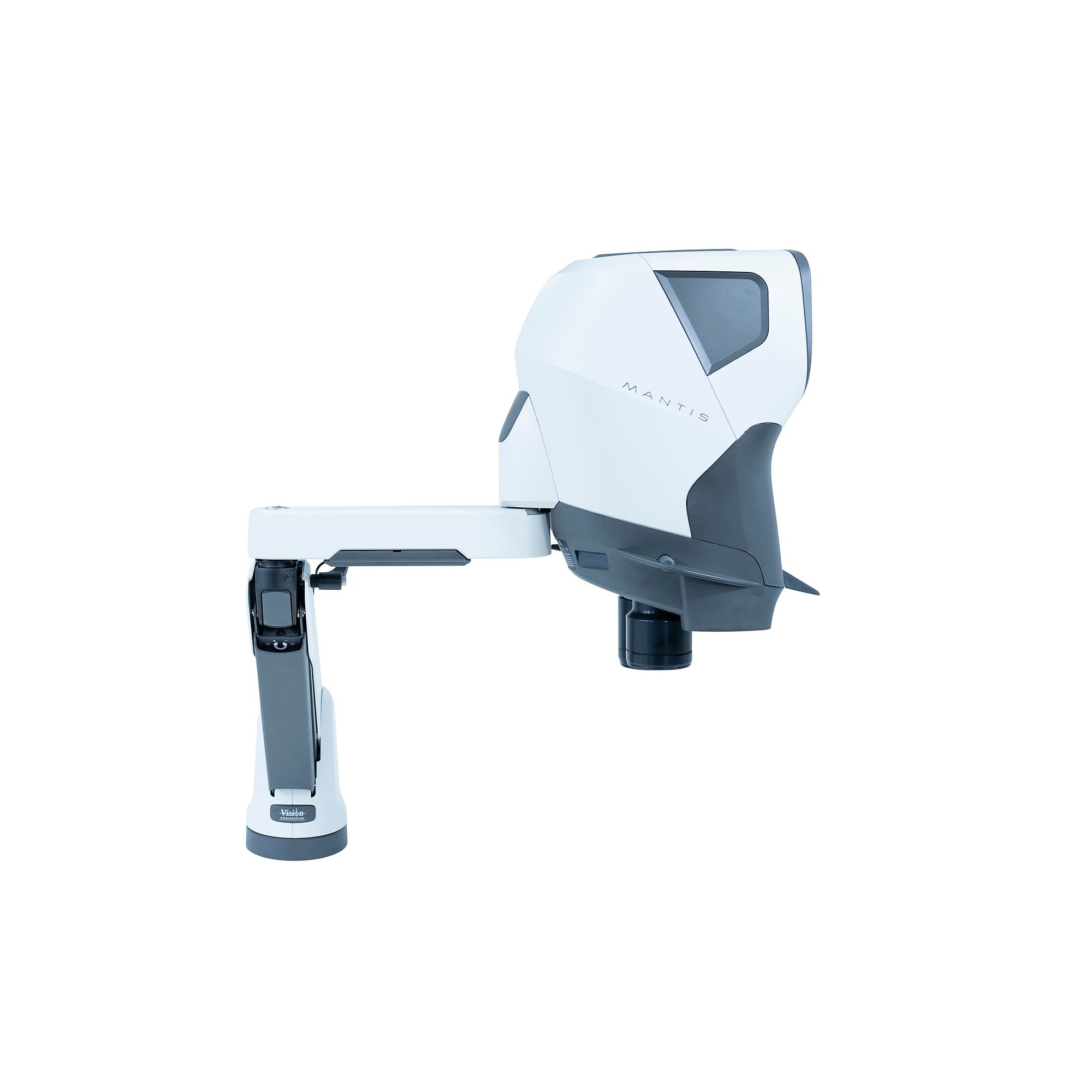

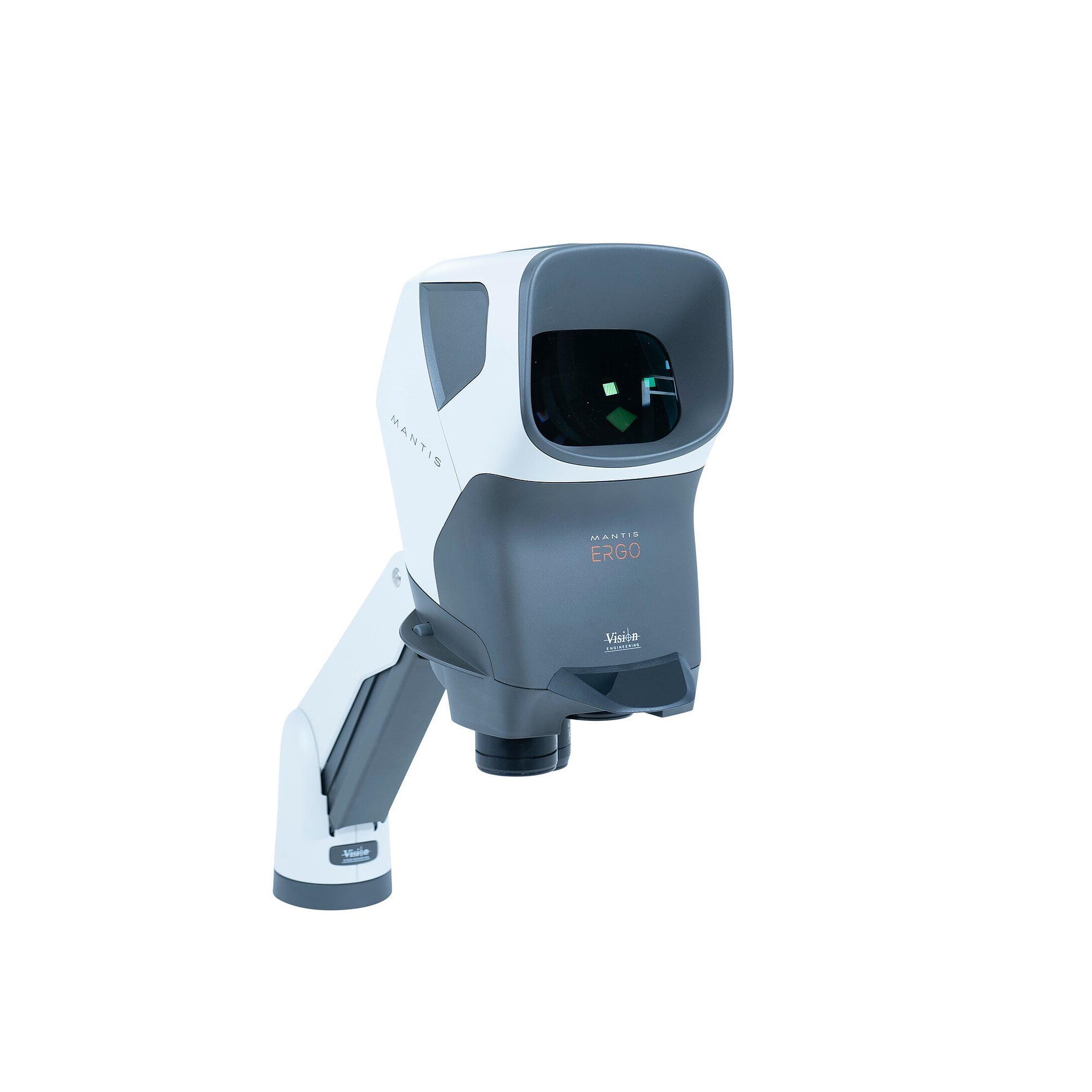

Okularloser Stereomikroskopkopf mit 3D-Optik, Vergrößerung 3x bis 15x - Vision MRH001

An einem Rework-Platz zählt, wie lange ein Prüfer ohne Verspannung durchhält. Der Mantis ERGO ist dafür als okularloser Stereomikroskopkopf gebaut, das Bild steht frei über der Optik und der Kopf bleibt beweglich. Der Vergrößerungsbereich reicht von 3x für die Baugruppenübersicht bis 15x für die einzelne Lötstelle. Wer keine Bild- und Videoerfassung braucht, spart hier gegenüber dem kameragestützten PIXO.

Die entscheidenden Punkte

• Okularlose Betrachtung mit dynamischer 3D-Optik. Der Bediener hält Abstand zur Optik, trägt seine Brille weiter und muss den Kopf nicht in eine feste Position zwingen.
• Vergrößerung 3x bis 15x über einen 3-fach Objektivwechsler. Drei Objektive bleiben gleichzeitig eingesetzt und werden am Kopf durchgeschaltet.
• Dynamische 3D-Beleuchtung hebt Kanten und Höhenunterschiede plastisch hervor, eine Weiß/UV-Beleuchtung ist optional erhältlich.
• Rein optischer Aufbau ohne Kamera und ohne Software, damit gibt es an der Linie nichts zu konfigurieren und nichts zu aktualisieren.
• Der Arbeitsabstand ergibt sich aus dem eingesetzten Objektiv der Reihe MTO, die Varianten SLWD schaffen Platz zum Löten unter dem Kopf.
• Abmessungen 218 x 371 x 275 mm bei 4,4 kg, identisch zur PIXO Aufnahme und damit auf denselben Ständern einsetzbar.

Technische Daten

Einsatzbereiche

• Rework und Nacharbeit an Leiterplatten
• Sicht- und Stichprobenprüfung in der Fertigung
• Feinmechanik, Uhren- und Formenbau
• Montage kleiner Baugruppen
• Labor- und Ausbildungsplätze ohne Dokumentationspflicht

Kompatibilität

Der Kopf nimmt die Objektive MTO003 bis MTO015 für Mantis PIXO und ERGO auf, einschließlich der SLWD Varianten mit großem Arbeitsabstand. Dazu passen die Schutzgläser MTA310, die Epi-Beleuchtung MTA350, der VERSO Universalständer MTB200 mit Verlängerung MTB201, die Bodenplatte MTB211, der Verschiebetisch MTB220, das Steckernetzteil MTA330 und die Staubschutzhülle MTA360.
