Wechselobjektiv 3x für Mantis PIXO und ERGO, Arbeitsabstand 100 mm - Vision MTO003

Am Mantis entscheidet das Objektiv, wie fein geprüft werden kann und wie viel Platz zwischen Optik und Werkstück bleibt. Dieses Wechselobjektiv besetzt die Stufe 3x im Objektivwechsler des Kopfes. Bei 3x liegt der Nutzen in der Übersicht, eine ganze Baugruppe bleibt im Bild und 100 mm Arbeitsabstand lassen Werkzeug unter die Optik.

Was dieses Objektiv am Kopf ändert

• Vergrößerung 3x bei 100 mm Arbeitsabstand, damit ist die Kombination aus Detailgrad und Platz unter der Optik festgelegt.
• Werkzeugloser Wechsel über den Objektivwechsler des Mantis Kopfes, bis zu drei Objektive bleiben gleichzeitig eingesetzt.
• Auf die Köpfe Mantis PIXO und Mantis ERGO abgestimmt, damit bleibt das Stereobild über den gesamten Vergrößerungsbereich verzeichnungsarm.
• Mit den Schutzgläsern MTA310 lässt sich die Frontlinse gegen Lötspritzer und Flussmittel abdecken, das schont die teure Optik.

Technische Daten

Einsatzbereiche

• Übersichtsprüfung ganzer Baugruppen
• Montage und Bestückung unter Sicht
• Wareneingangskontrolle
• Ausbildung und Einarbeitung

Kompatibilität

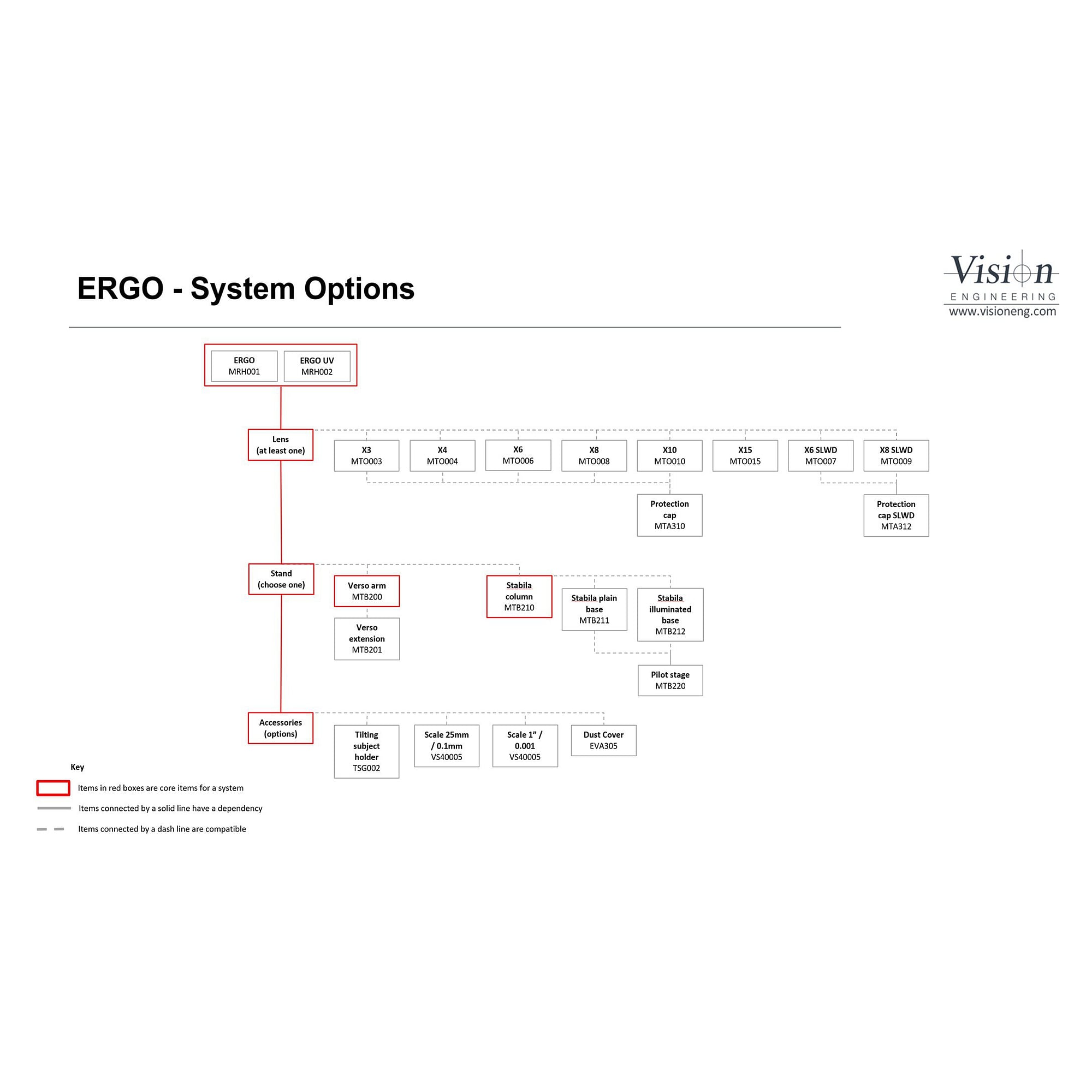

Das Objektiv passt in den Objektivwechsler der Mantis Köpfe PIXO und ERGO, darunter die Ausführungen MPH003 und MRH002. Dazu passen die Schutzgläser MTA310, die Epi-Beleuchtung MTA350 sowie der VERSO Universalständer MTB200 mit Verlängerung MTB201, Bodenplatte MTB211 und Verschiebetisch MTB220. Für die Köpfe Mantis IOTA sind stattdessen die Objektive der Reihe MTO103 bis MTO108 vorgesehen.
