Wechselobjektiv 8x für Mantis PIXO und ERGO, Arbeitsabstand 68 mm - Vision MTO008

Am Mantis entscheidet das Objektiv, wie fein geprüft werden kann und wie viel Platz zwischen Optik und Werkstück bleibt. Dieses Wechselobjektiv besetzt die Stufe 8x im Objektivwechsler des Kopfes. 8x löst feine Lötstellen und Pinabstände auf, ohne den Arbeitsabstand gegenüber dem 6x Objektiv zu verkürzen.

Das Objektiv ist auf das Mantis System zugeschnitten und arbeitet mit speziell beschichtetem Qualitätsglas, was ein hochauflösendes und kontrastreiches Bild ergibt. Eingesetzt und entnommen wird es durch einfaches Drehen und Verriegeln.

Was dieses Objektiv am Kopf ändert

• Vergrößerung 8x bei 68 mm Arbeitsabstand, damit ist die Kombination aus Detailgrad und Platz unter der Optik festgelegt.
• Werkzeugloser Wechsel über den Objektivwechsler des Mantis Kopfes, bis zu drei Objektive bleiben gleichzeitig eingesetzt.
• Speziell beschichtetes Qualitätsglas, auf das Mantis System zugeschnitten, für ein hochauflösendes und kontrastreiches Bild.
• Auf die Köpfe Mantis PIXO und Mantis ERGO abgestimmt, damit bleibt das Stereobild über den gesamten Vergrößerungsbereich verzeichnungsarm.
• Mit den Schutzgläsern MTA310 lässt sich die Frontlinse gegen Lötspritzer und Flussmittel abdecken, das schont die teure Optik.

Technische Daten

Einsatzbereiche

• Sichtprüfung von Lötstellen und Pinreihen
• Rework und Nacharbeit an Leiterplatten
• Kontrolle von Bauteilbeschriftungen
• Feinmechanik und Werkzeugbau

Kompatibilität

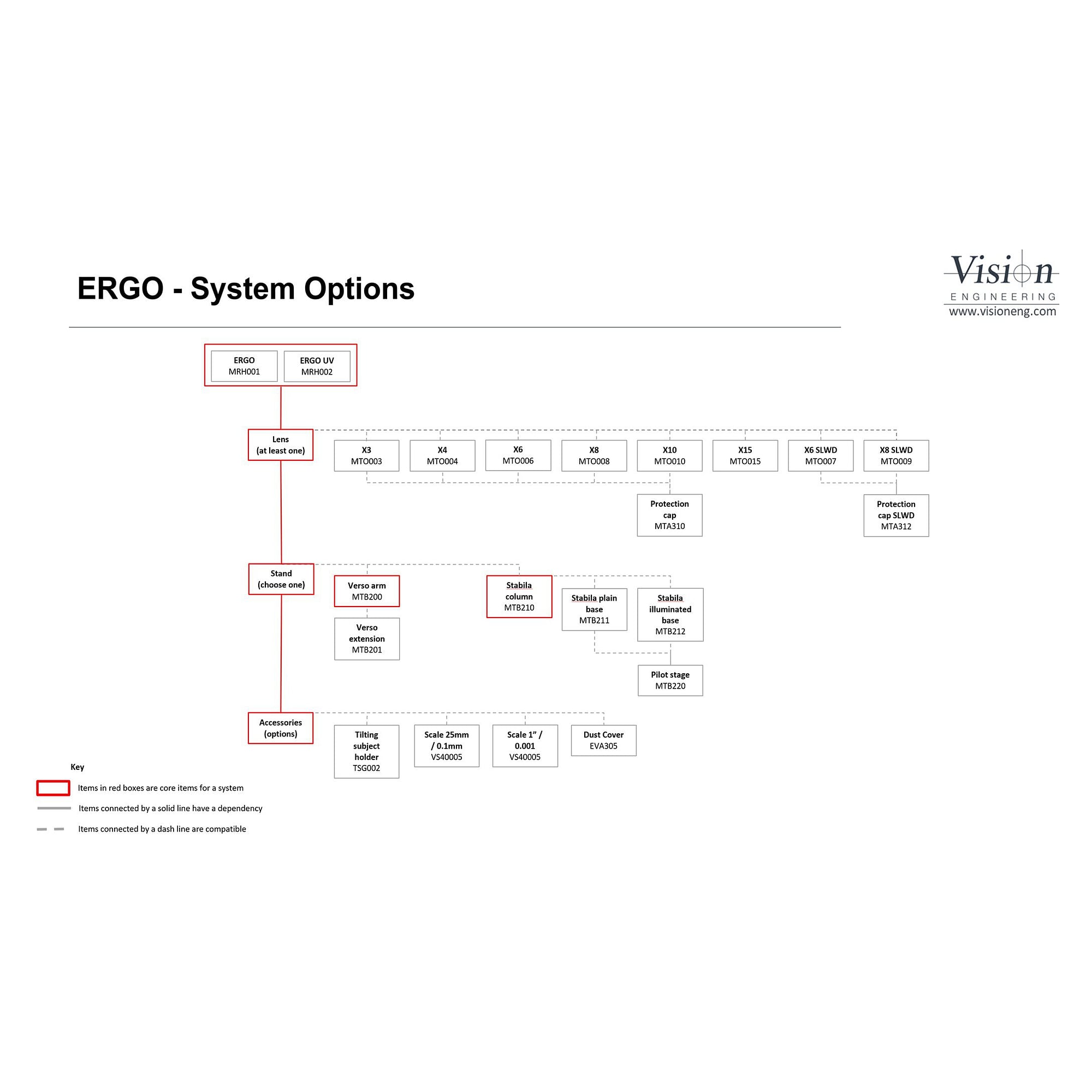

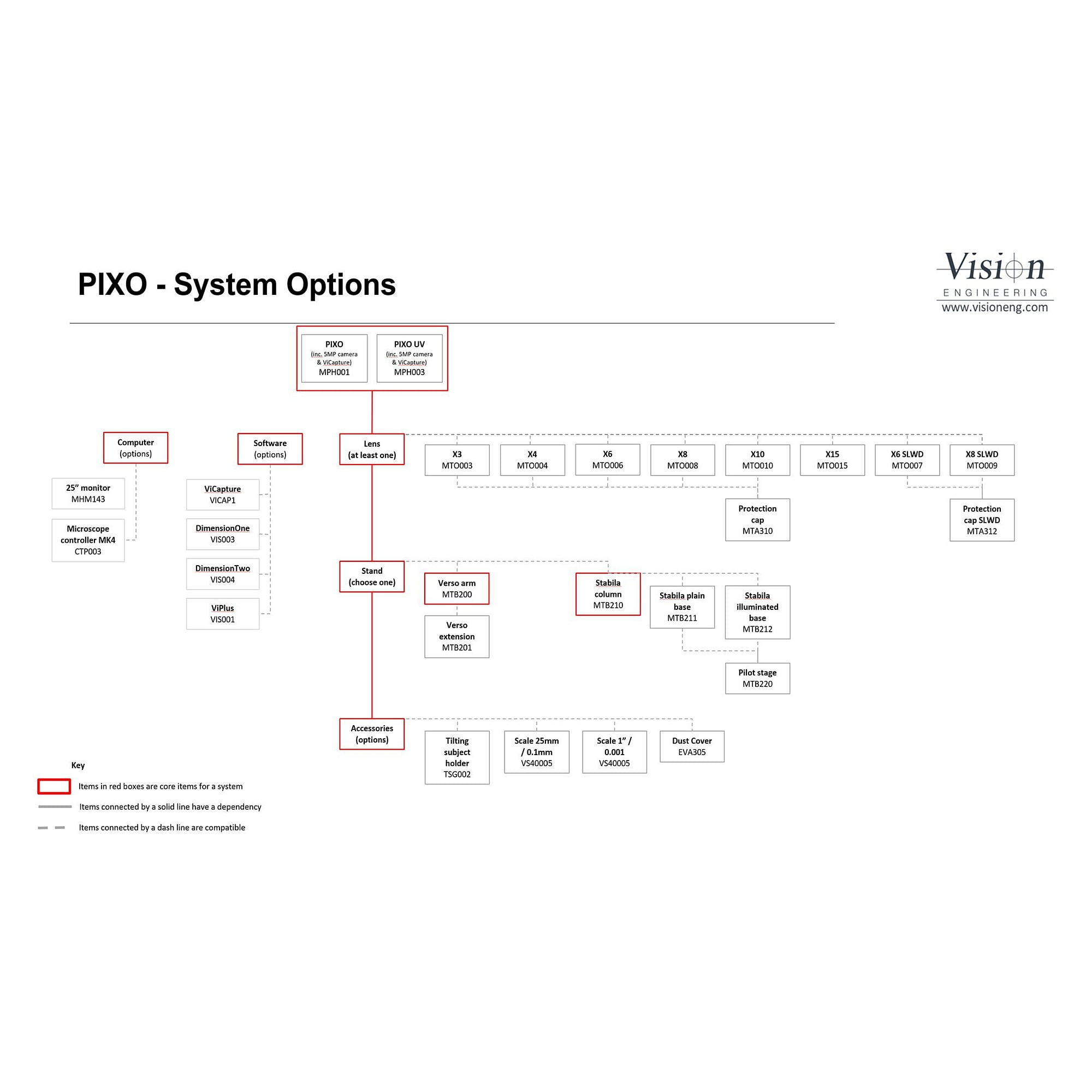

Das Objektiv passt in den Objektivwechsler der Mantis Köpfe PIXO und ERGO, darunter die Ausführungen MPH003 und MRH002. Dazu passen die Schutzgläser MTA310, die Epi-Beleuchtung MTA350 sowie der VERSO Universalständer MTB200 mit Verlängerung MTB201, Bodenplatte MTB211 und Verschiebetisch MTB220. Für die Köpfe Mantis IOTA sind stattdessen die Objektive der Reihe MTO103 bis MTO108 vorgesehen.
