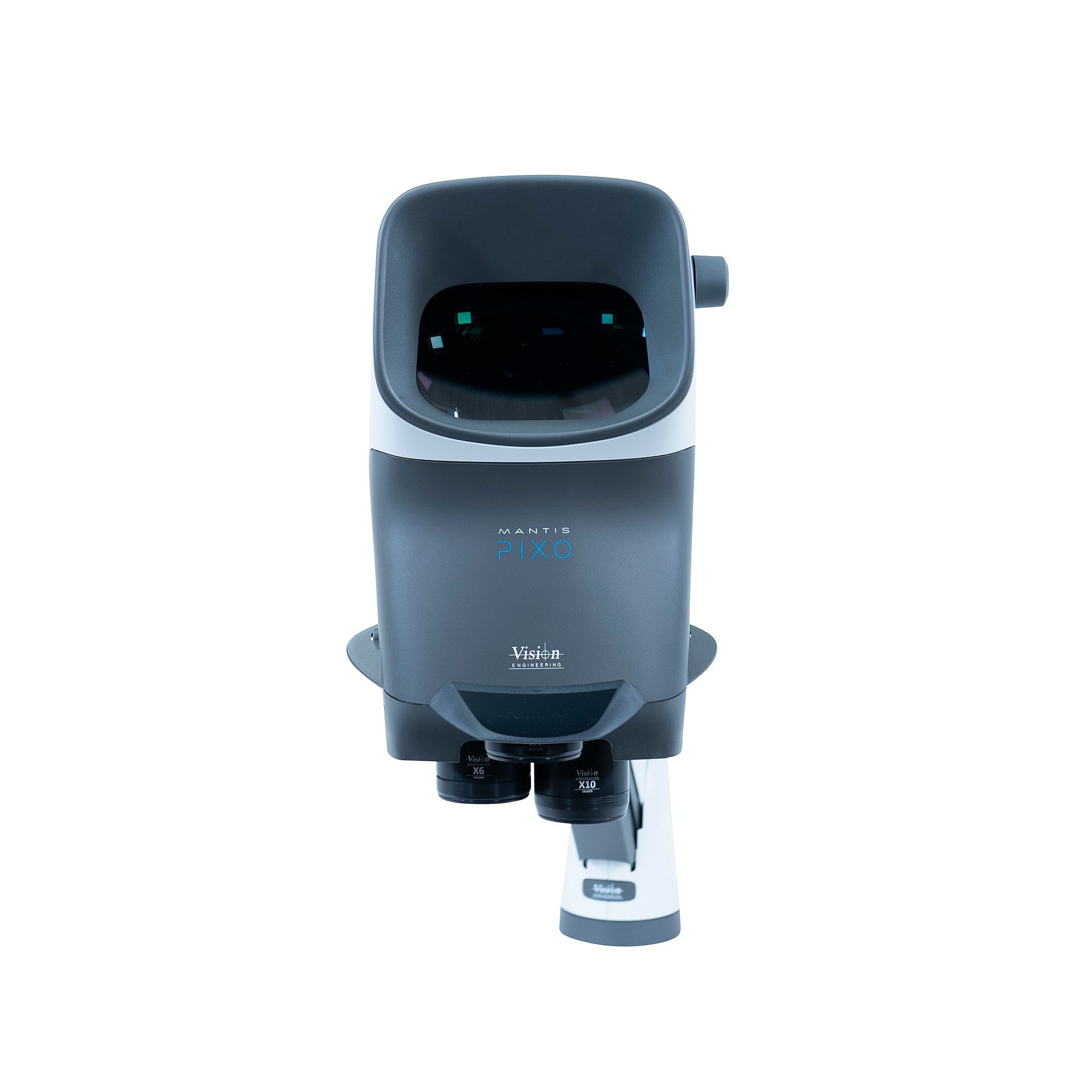

Stereomikroskop Mantis PIXO okularlos 3x bis 15x mit HD-Kamera und Verso Ständer - Vision SMP200

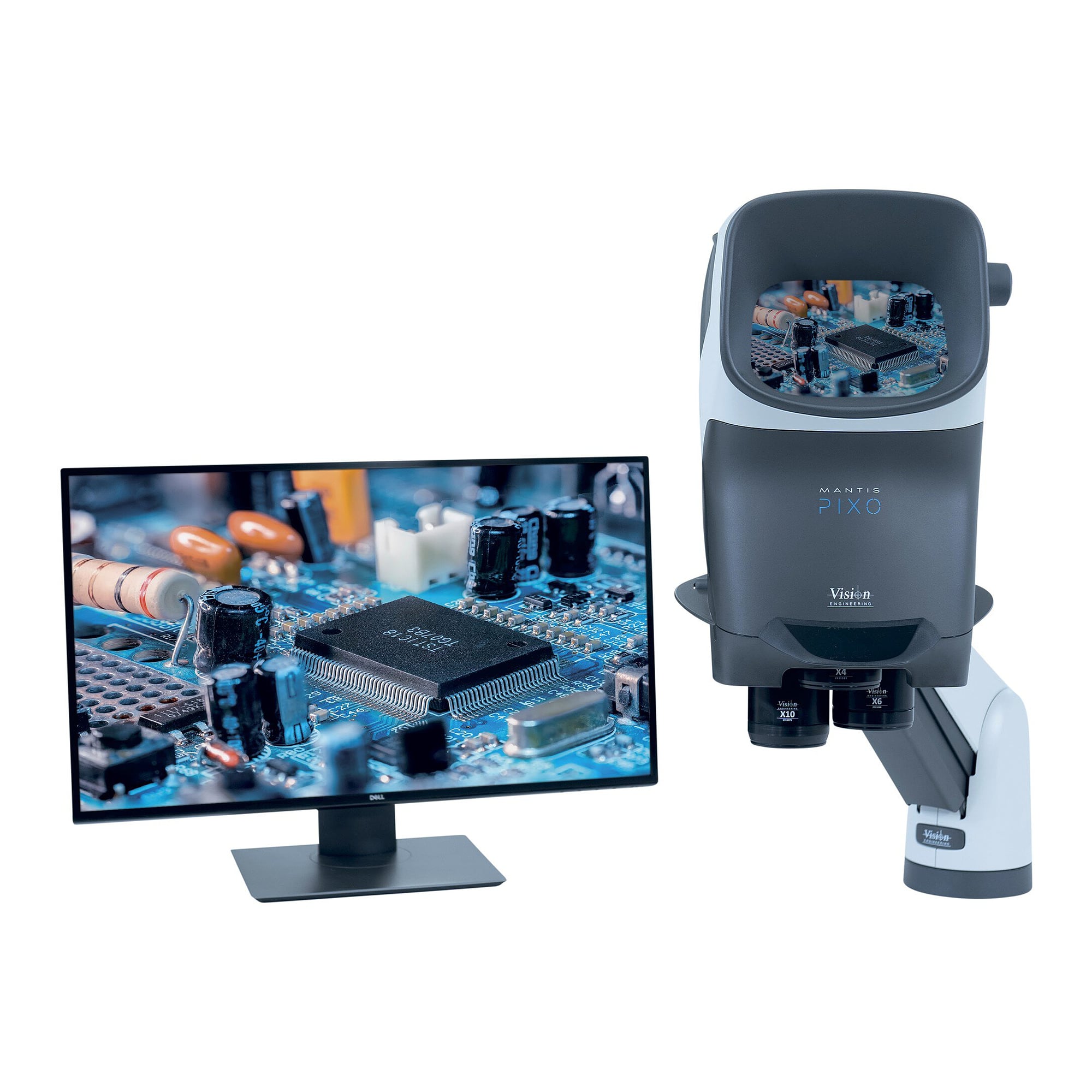

Das Mantis PIXO verbindet die okularlose Stereobetrachtung von 3x bis 15x mit einer integrierten HD-Kamera. Was der Prüfer sieht, lässt sich als Bild oder Video festhalten, mit Anmerkungen versehen und mit eigenen Overlays vergleichen, ohne dass ein zweiter Aufbau für die Dokumentation nötig wird.

Vorteile im Detail

• Integrierte HD-Kamera mit Video- und Bilderfassung, Prüfbefunde werden direkt am Platz dokumentiert.
• Bildanmerkung, Beschriftung und benutzerdefinierte Overlays erlauben den Soll-Ist-Vergleich am Bildschirm.
• Vergrößerung 3x bis 15x mit 3-fach Objektivwechsler, drei Stufen stehen ohne Umbau bereit.
• Dynamische 3D-Beleuchtung hebt Struktur, Kratzer und Lötstellen plastisch hervor.
• Verso Universalständer mit 230 mm Höhe im Arbeitsbereich und 380 bis 505 mm Ausragung, Objekte bis 166 mm Höhe passen darunter.
• Weiß- und UV-Beleuchtung ist als Option vorgesehen, etwa für die Prüfung von Schutzlack.
• Der Stereokopf MPH001 wird ohne Objektive geliefert, die Vergrößerung wird passend zur Aufgabe bestellt.

Stativ

Der Verso Universalständer lässt sich in der Höhe verstellen und über die Ausragung von 380 bis 505 mm auch über größere Baugruppen schwenken. Das ist der Aufbau für Objekte, die nicht in ein kompaktes Tischstativ passen.

Technische Daten

Einsatzbereiche

Inspektion und Rework in der Elektronikfertigung, Prüfung von Baugruppen in der Medizintechnik, Mechatronik, Luft- und Raumfahrt sowie Automotive, dazu Laborarbeit in den Biowissenschaften.

Kompatibilität und Lieferumfang

Der Lieferumfang umfasst MANTIS PIXO Stereo-Inspektionsmikroskop mit Verso Universalständer, Stereokopf MPH001 ohne Objektive mit LED-Beleuchtung, Verso Arm MTB200, Staubschutzhülle MTA360 und Netzteil MTA330. Objektive gehören nicht zum Lieferumfang und werden nach der benötigten Vergrößerung gewählt. Gewicht, Maße des Gesamtsystems, EAN und Zolltarifnummer sind in den Lieferantendaten nicht angegeben, die Eigenschaftstabelle führt das System nicht als ESD gerecht.
