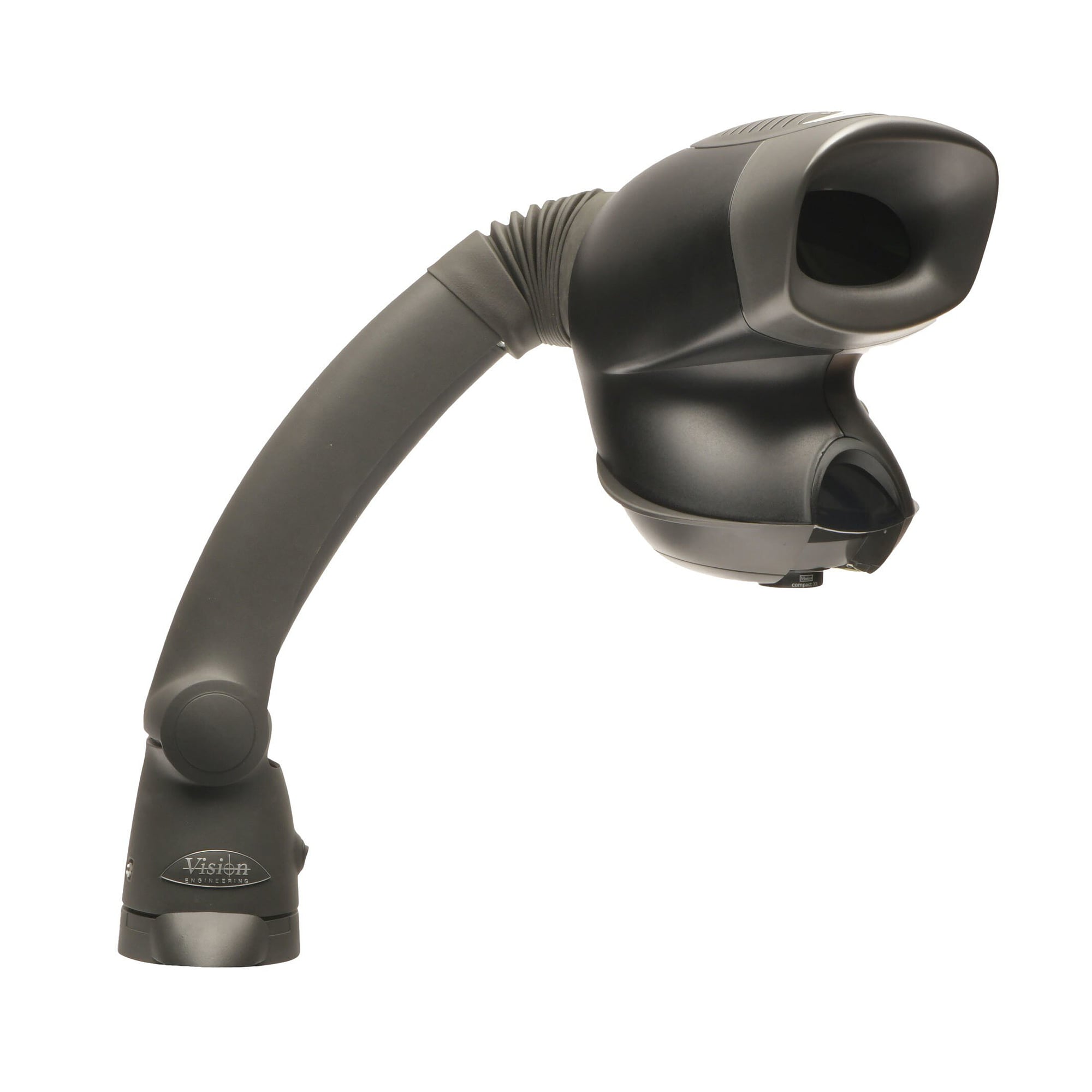

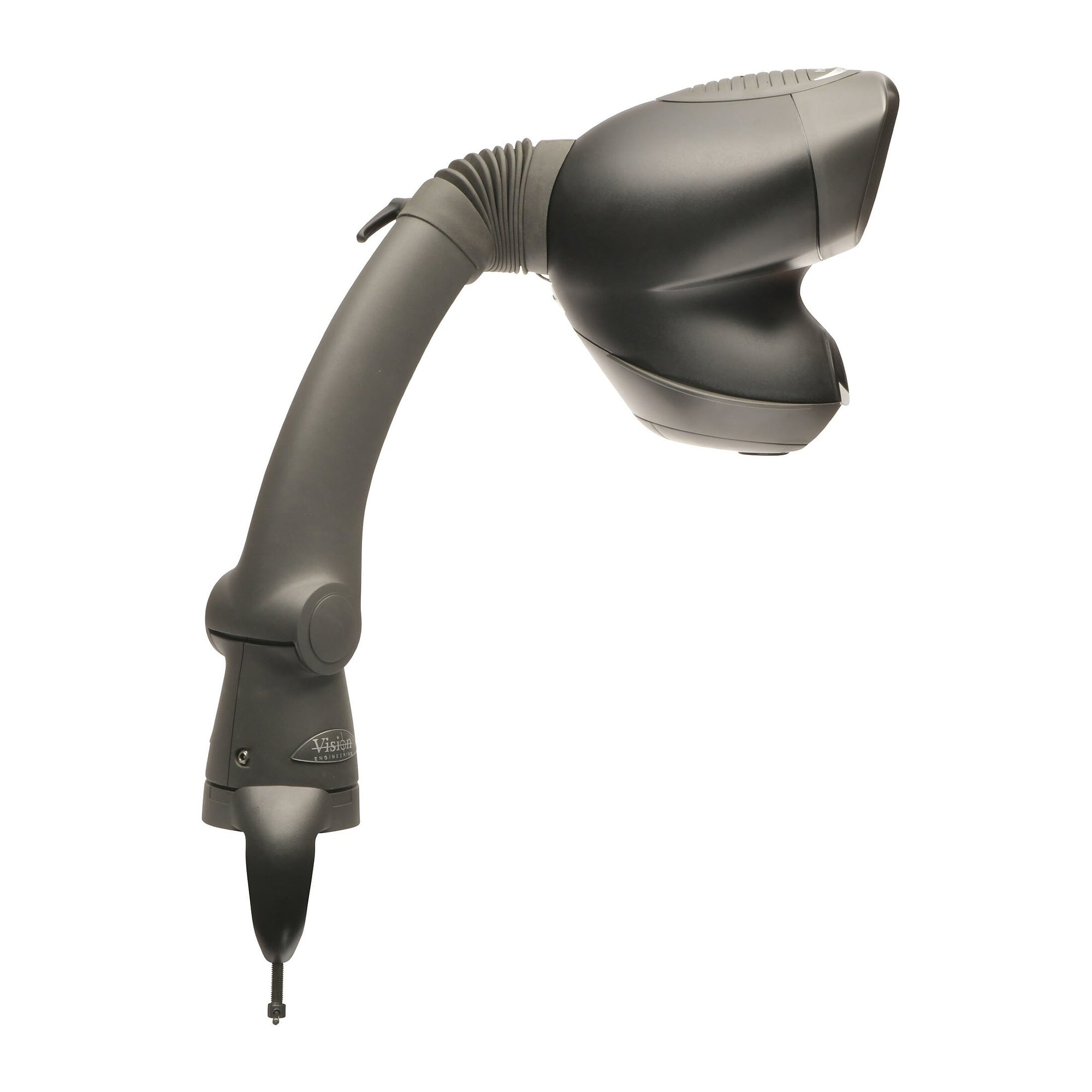

Okularloses Stereomikroskop-Kit mit Universalständer und 6x-Objektiv, Arbeitsabstand 73 mm - Vision MOS006

Wer eine ganze Schicht lang prüft, lötet oder nacharbeitet, verliert Zeit durch Nachjustieren und ermüdete Augen. Der OPTA Projektionskopf kommt ohne Okulare aus, das aufrechte Stereobild steht frei über der Optik, und mit dem 6x-Objektiv bleiben 73 mm Arbeitsabstand unter dem Kopf frei.

Vorteile im Einsatz

• Okularlose Bauart, der Kopf bleibt aufrecht und die Augen liegen nicht an einer Muschel an, deshalb sind auch Korrektions- und Schutzbrillen kein Hindernis.
• 73 mm Arbeitsabstand mit dem 6x-Objektiv, darunter ist Platz für Pinzette, Lötkolben oder Dispensnadel.
• Sehfeld 19,2 mm, eine Baugruppe bleibt im Bild, statt sie ständig nachzuschieben.
• Integrierte LED-Beleuchtung mit 20 Dioden und rund 9.400 Lux bei etwa 7000 K, ausgelegt auf bis zu 10.000 Betriebsstunden.
• Universalständer als Auslegerkonstruktion, Aufstellmaß 454 mm in der Länge bei 605 mm Höhe, der Arbeitsbereich unter dem Kopf bleibt frei zugänglich.
• Komplettes Kit aus Projektionskopf, 6x-Objektiv und Ständersatz, Verkaufseinheit 1 Stück.

Technische Daten

Einsatzbereiche

Sichtprüfung und Rework in der Elektronikfertigung, Wareneingangs- und Endkontrolle, Feinmechanik, Werkzeug- und Formenbau, Labor, Ausbildung sowie Montagearbeiten, bei denen über längere Zeit am Mikroskop gearbeitet wird.

Kompatibilität und Lieferumfang

Geliefert werden OPTA Projektionskopf, Objektiv 6x und das Set Universalständer. Das Objektiv legt Vergrößerung, Arbeitsabstand und Sehfeld fest, die Reihe führt dafür die Ausführungen 4x und 6x. Für einen Aufbau an einer Säule mit Bogen- oder Tischstativ gibt es die Bauteile OEB100, OEB200 und OEB210 sowie den Adapter Fokussiertrieb OEB230. Eine Staubschutzhülle für den Universalständer ist als Zubehör erhältlich. Die LED-Beleuchtung wird laut Herstellerunterlagen über ein Steckernetzteil für 100 bis 240 V versorgt, das dort getrennt geführt wird.

Normen und Konformität

Die Eigenschaftstabelle führt das Gerät als nicht ESD gerecht. Für einen Arbeitsplatz nach IEC 61340-5-1 sind Ableitung und Erdung über Tischbelag und Stativ deshalb getrennt zu bewerten. Angaben zu Gewicht, EAN und Zolltarifnummer liegen in den vorliegenden Unterlagen nicht vor.
