Lötstation ALE-208VA 150 W mit automatischer Zinnzufuhr Ø 0,8 mm und Perforation - JBC ALE-208VA

Wer denselben Lötpunkt hundertfach setzt, verliert Zeit beim Nachführen des Drahts und Qualität durch unterschiedliche Lotmengen. Die ALE-208VA übernimmt beides. Sie fördert Lötdraht mit Ø 0,8 mm über einen Vorschub mit bis zu 55 mm/s und stellt bei 150 W die Temperatur im Bereich 90 bis 450 °C nach jedem Kontakt wieder her.

Was die Station im Takt leistet

• 150 W Heizleistung an einem Kanal, die Spitzentemperatur bleibt auch an Masseflächen und dicken Leiterbahnen im geregelten Bereich von 90 bis 450 °C.
• Automatische Zinnzufuhr für Draht Ø 0,8 mm mit Vorschubgeschwindigkeit bis 55 mm/s, die Lotmenge je Punkt bleibt reproduzierbar.
• Lötdrahtperforation, das Flussmittel tritt beim Aufschmelzen gleichmäßig aus statt in Schüben.
• Drei Arbeitsmodi. Dauerbetrieb, Wechselbetrieb und Programmiermodus, in dem Geschwindigkeit und Länge des ausgegebenen Drahts festgelegt werden.
• Konnektivität für Datenübertragung, Fernzugriff zur Rückverfolgbarkeit und Software-Updates.

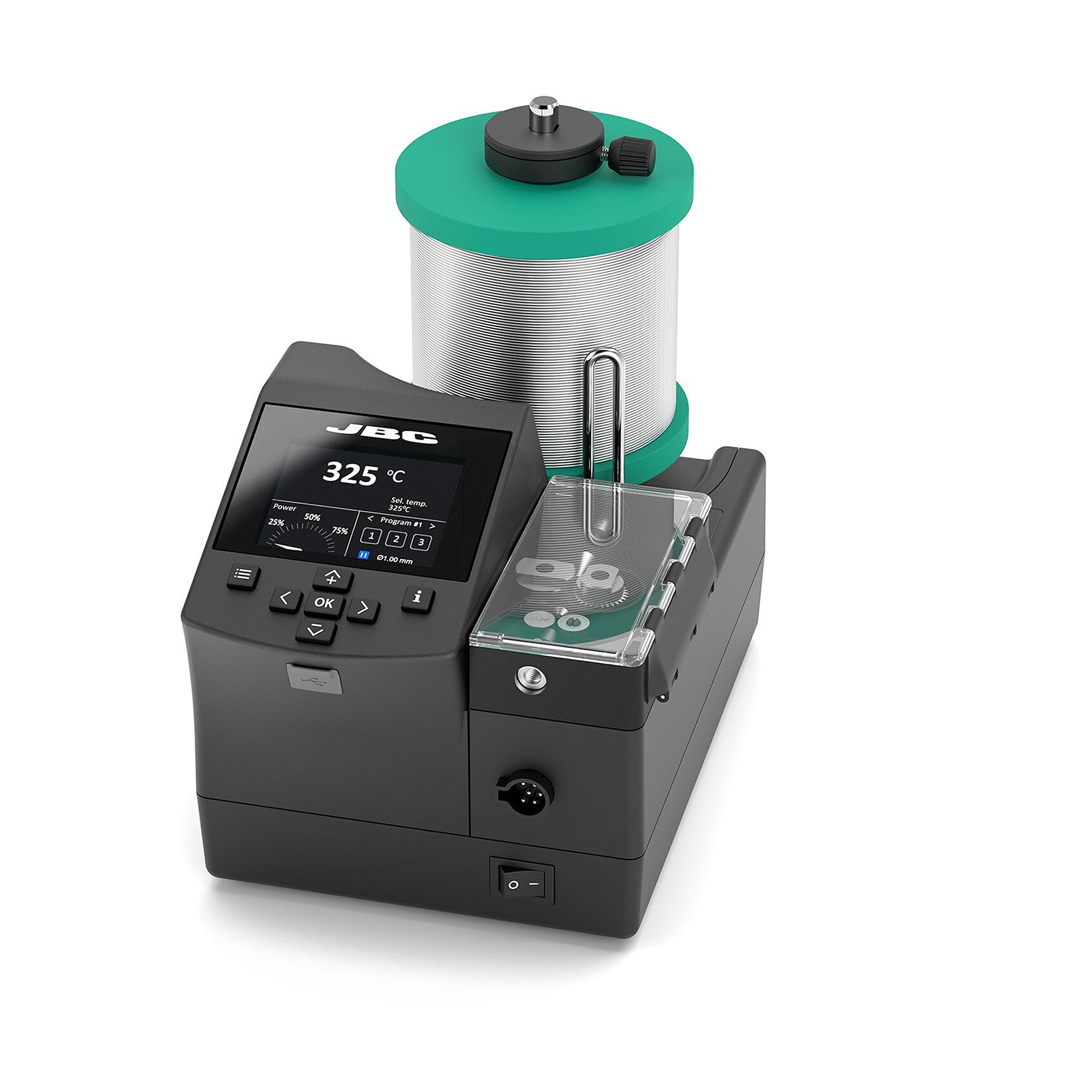

• Aufnahme für Lötdrahtspulen bis 2 kg, maximal 100 mm Höhe und 100 mm Durchmesser, so hält eine Spule lange durch.

Technische Daten

Einsatzbereiche

• Serienlötung wiederkehrender Verbindungen in der Elektronikfertigung
• Kabel- und Steckerkonfektion mit gleichbleibender Lotmenge
• Arbeitsplätze mit Rückverfolgbarkeit, bei denen Prozessdaten ausgelesen werden
• ESD-geschützte Bereiche nach dem Arbeitsplatzkonzept der Fertigung

Lieferumfang und Kompatibilität

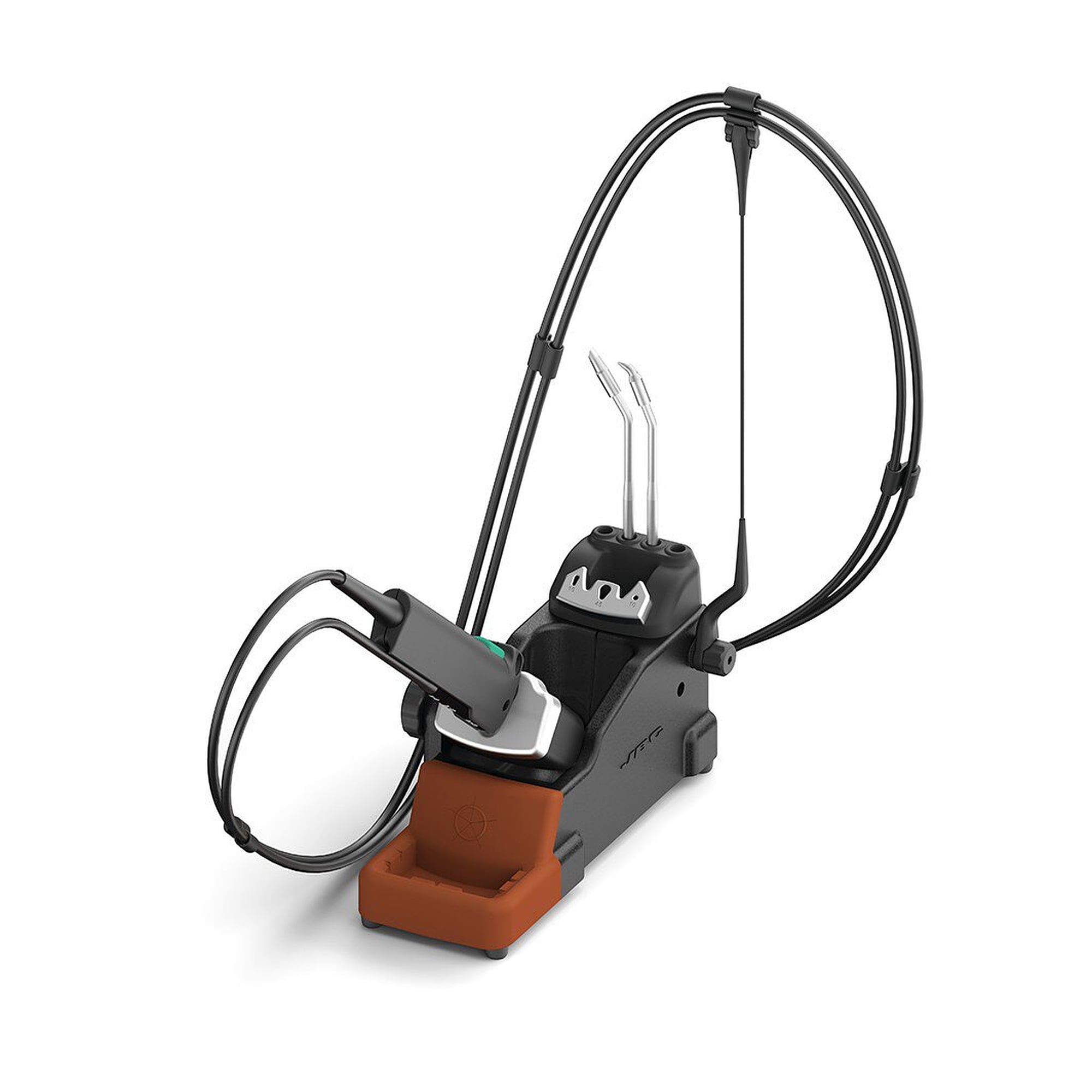

Zum Lieferumfang gehören die Station, das Lötdraht-Führungs-Kit GALE08V-A mit bereits montierten Führungsrädern, der Automatiklötkolben ALE250, die Lötkolbenablage ALES, der Fußschalter P-405, der Lötspitzenhalter SCH, die Lötspitze C250403 und die ESD-Flachsteckzange PLR195. Der Kolben ALE250 arbeitet mit dem gesamten Sortiment der Lötspitzenserie C250. Für andere Drahtdurchmesser gibt es eigene Führungs-Kits. Lötdraht gehört nicht zum Lieferumfang.

ESD und Ausführung

Die Eigenschaftstabelle weist die Station als ESD-gerecht aus. Der Betrieb erfolgt an 230 V, die Station arbeitet einkanalig.
