Lötstation mit automatischer Drahtzufuhr und Perforation, 150 W, Draht 1,5 mm - JBC ALE-215VA

Dicker Lötdraht spritzt beim Aufschmelzen, sobald das Flussmittel keinen Weg nach außen findet. Die ALE-215VA perforiert den Draht von 1,5 mm bis zur Flussmittelseele, bevor der Vorschub ihn mit 55 mm/s an die Lötstelle bringt. Das Flussmittel entgast kontrolliert, Spritzer und Partikel auf der Baugruppe bleiben aus.

Vorteile im Detail

• 150 W Heizleistung und ein Arbeitsbereich von 90 bis 450 °C, damit auch Masseflächen und Steckverbinder in kurzer Kontaktzeit durchgelötet werden.
• Drahtperforation vor dem Vorschub, das Flussmittel entgast gezielt und Lotspritzer auf der Baugruppe entfallen.
• Vorschub mit 55 mm/s und drei Arbeitsmodi, nämlich Dauerbetrieb, Wechselbetrieb und Programmiermodus mit einstellbarer Geschwindigkeit und Drahtlänge.

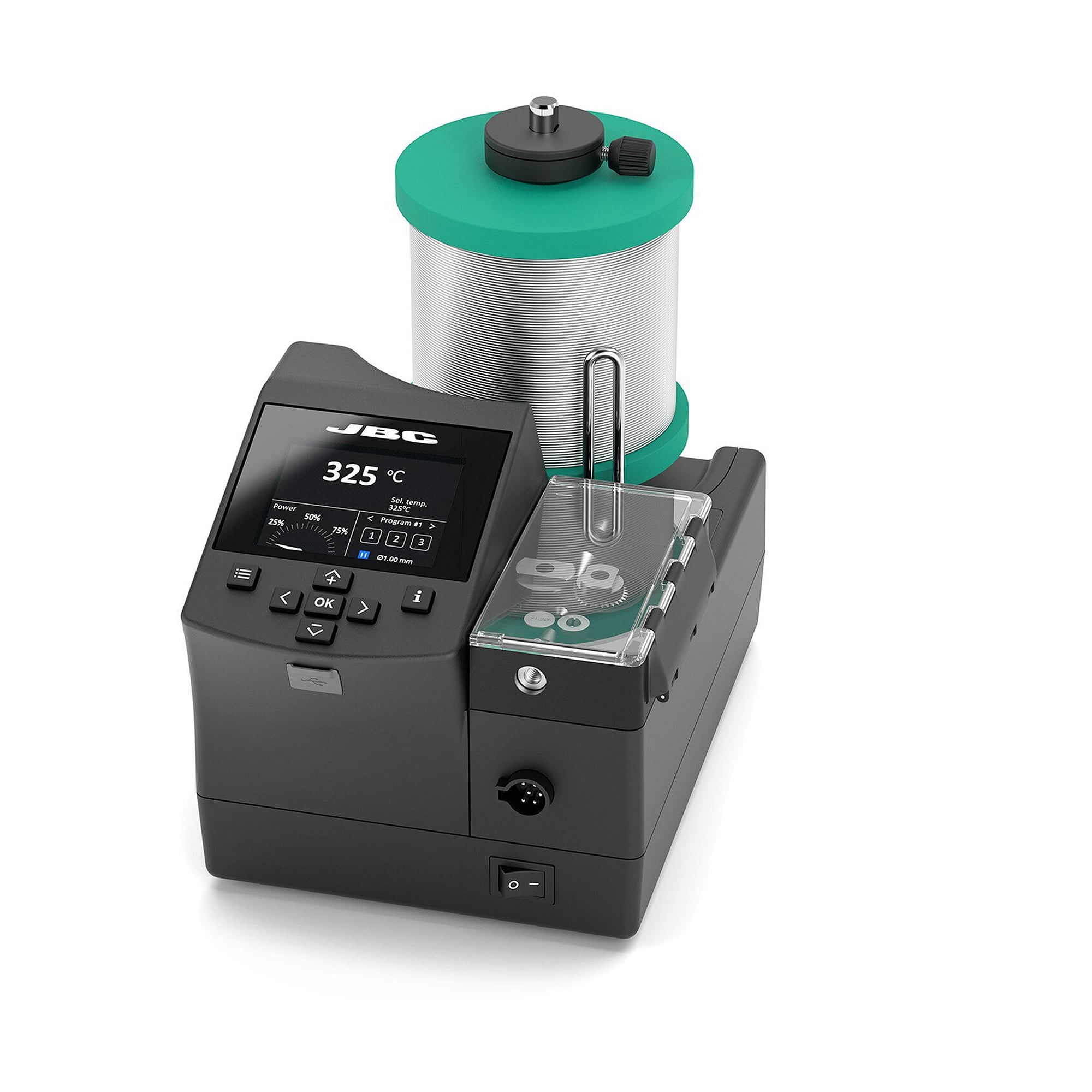

• Aufnahme für Lötdrahtspulen bis 2 kg Gewicht, maximal 100 mm Höhe und 100 mm Durchmesser, das senkt die Zahl der Spulenwechsel im Schichtbetrieb.
• Datenschnittstelle mit Fernzugriff für Rückverfolgbarkeit und Software-Updates, die Prozessdaten bleiben dokumentierbar.
• Führungs-Kit GALE15V-A für 1,5 mm ist ab Werk montiert, weitere Kits für andere Drahtdurchmesser sind einzeln erhältlich.

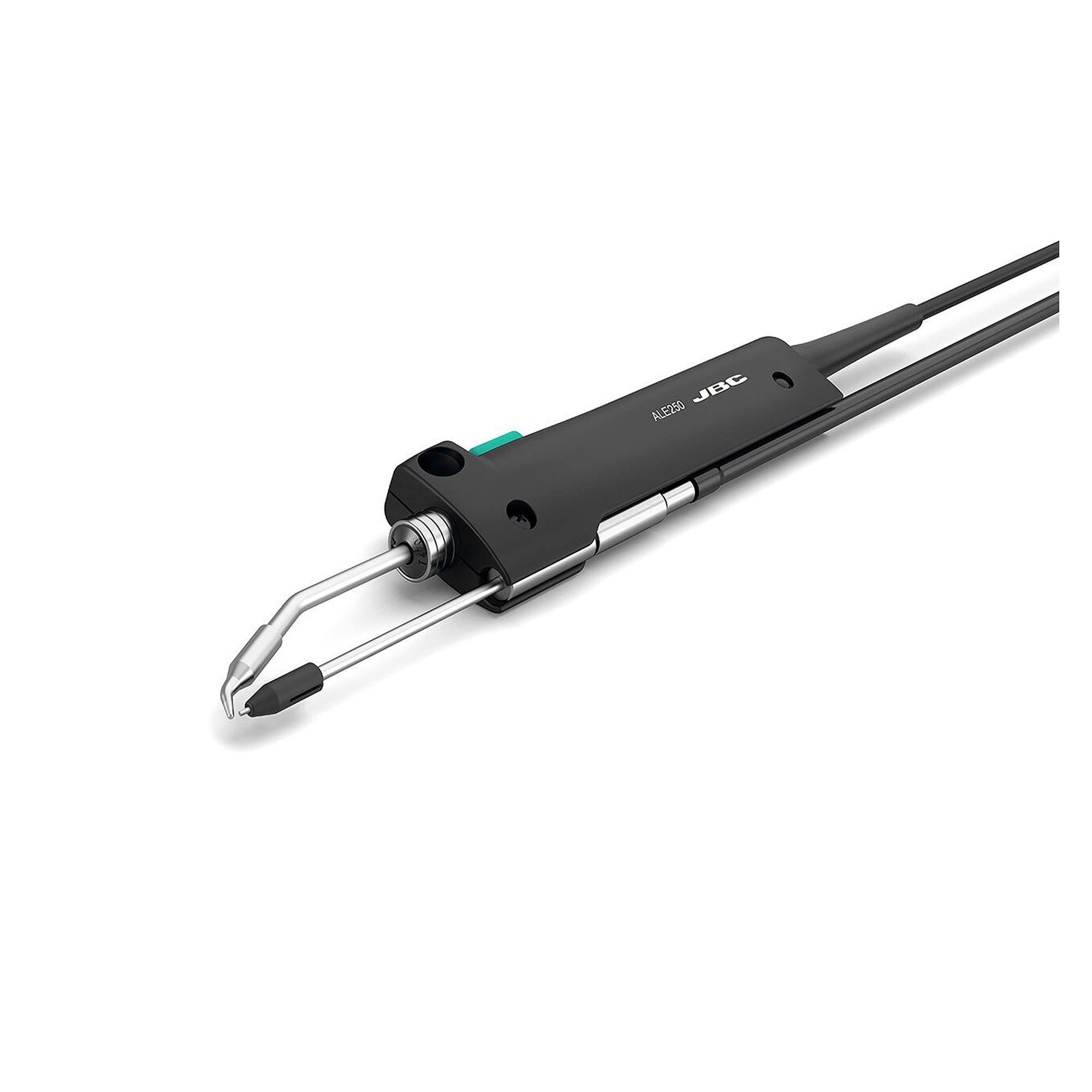

• Automatiklötkolben ALE250 und die komplette Lötspitzenserie C250 arbeiten an dieser Station, ein Formwechsel dauert damit Sekunden.

Technische Daten

Einsatzbereiche

Serienlötung von Steckverbindern, Kabelschuhen, Massepunkten und bedrahteten Bauteilen mit hohem Wärmebedarf. Typisch in Kabelkonfektion, Leistungselektronik, Nacharbeit und Prüffeld.

Kompatibilität und Lieferumfang

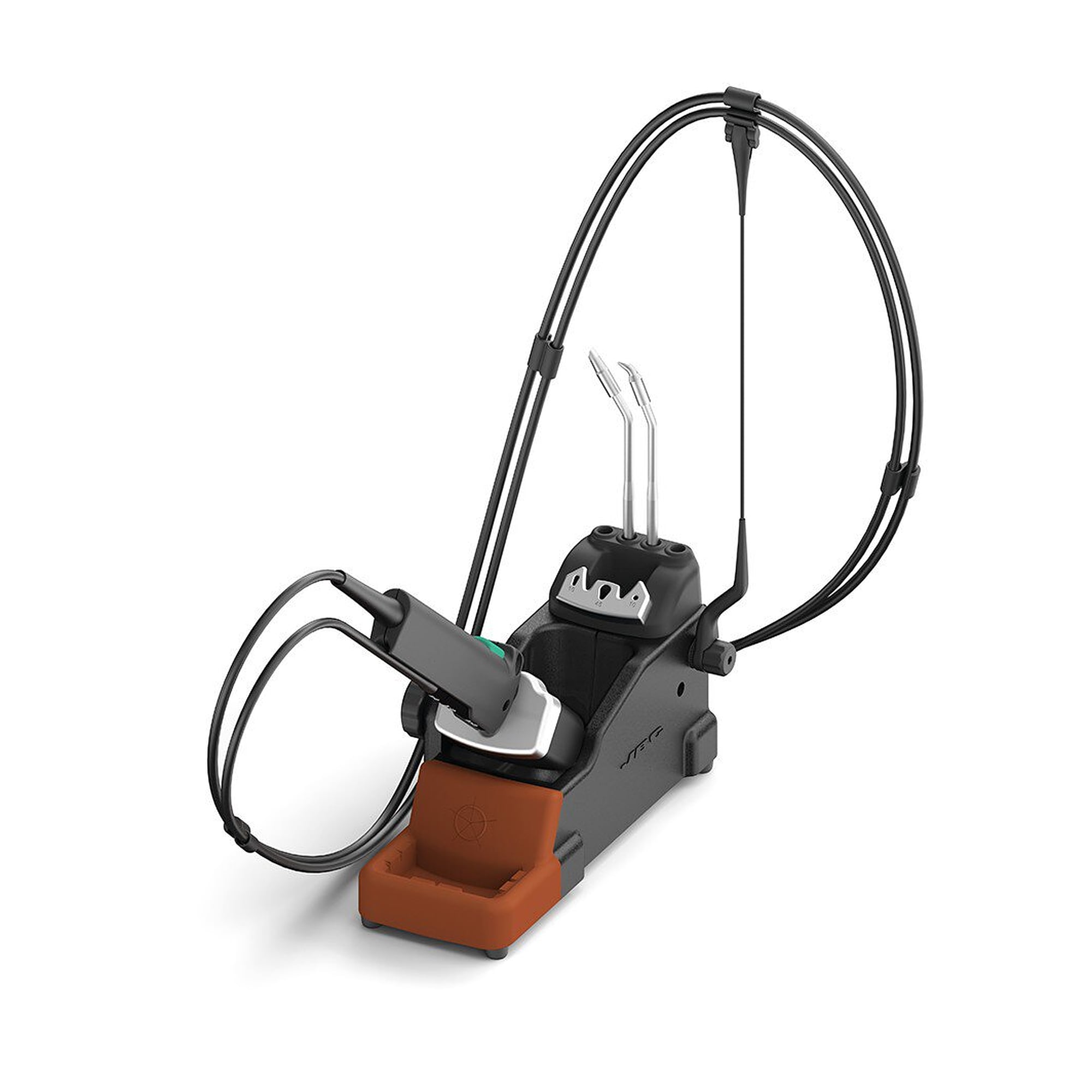

Die Station arbeitet mit dem Automatiklötkolben ALE250 und den Lötspitzen der Serie C250. Geliefert wird laut Eigenschaftstabelle des Herstellers: Lötstation ALE-215UA, Lötdraht-Führungs-Kit GALE15V-A, Lötkolben ALE250, Lötkolbenablage ALES, Fußschalter P-405, Lötspitzenhalter SCH, Lötspitze C250403, ESD Flachsteckzange PLR195. Lötdraht gehört nicht dazu. Die Führungsräder des Kits sind bereits montiert, für andere Drahtdurchmesser sind eigene Führungs-Kits nötig.

Ausführung und Konformität

Einkanalige Ausführung für 230 V, Gehäusemaße 235 x 170 x 112 mm. Die Eigenschaftstabelle des Herstellers weist die Station als ESD gerecht aus. Hersteller ist JBC Soldering SL, Molins de Rei, Spanien.
