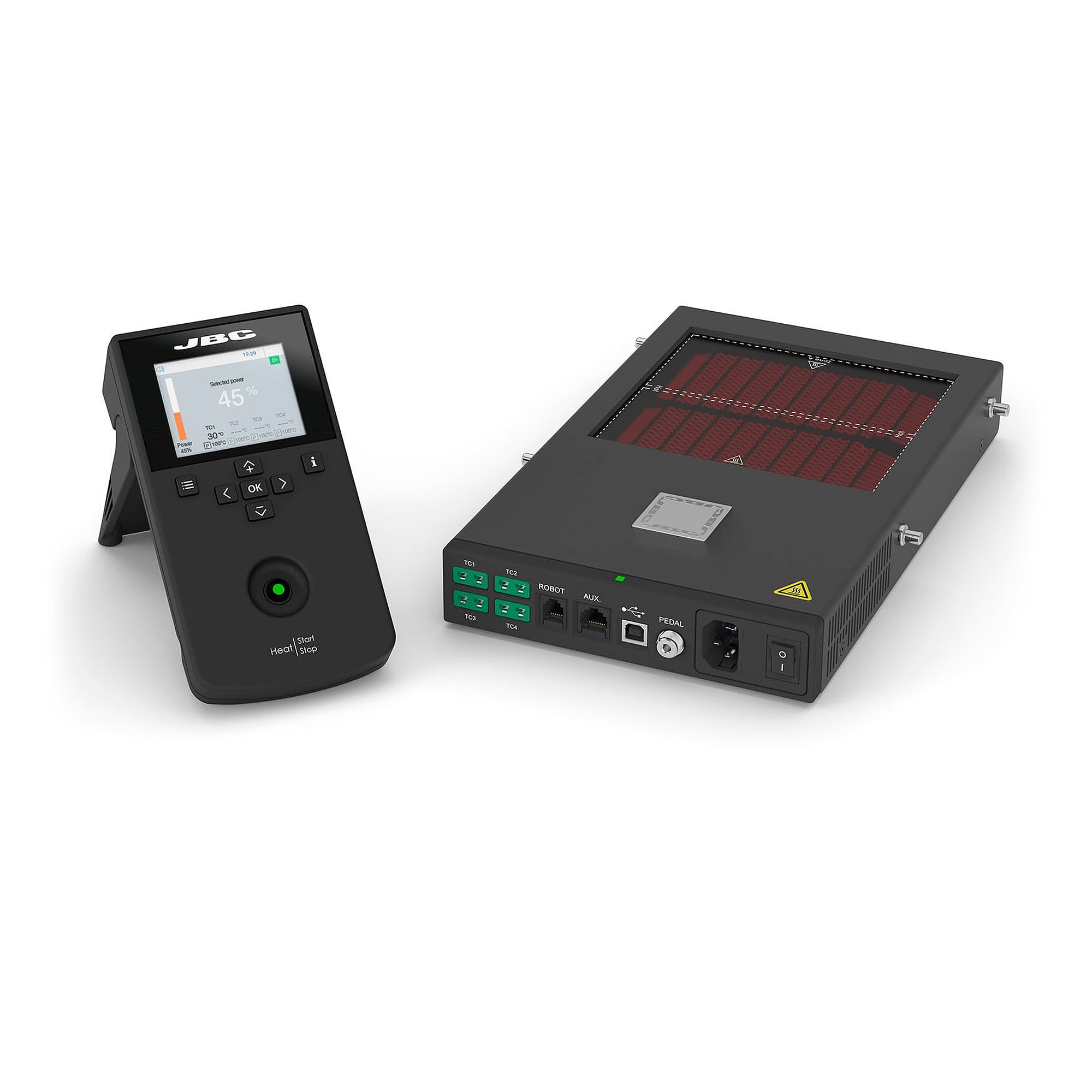

Vorheizset 800 W mit Mehrachsen-Leiterplattenhalter für Baugruppen bis 130 x 130 mm - JBC PHSMK-2KA

Mehrlagige Baugruppen nehmen beim Auslöten Schaden, wenn nur die Lötstelle Wärme sieht und der Rest der Platine kalt bleibt. Das Set PHSMK-2KA legt eine Vorheizplatte mit 800 W Spitzenleistung und 130 x 135 mm Heizfläche unter die Leiterplatte und hält sie über einen mehrachsigen Drehhalter in jeder Lage fest.

Vorteile im Detail

• 800 W Spitzenleistung und ein Regelbereich von 50 bis 250 °C bringen die Baugruppe gleichmäßig auf Temperatur, bevor Kolben oder Heißluft ansetzen.
• Zwei Heizzonen, wahlweise 65 x 135 mm mit einer Zone oder 130 x 135 mm mit beiden Zonen, es heizt nur die Fläche, die gebraucht wird.
• 22 frei belegbare Temperaturprofile mit bis zu 16 Stufen und drei ab Werk hinterlegte Profile, wiederkehrende Aufträge laufen reproduzierbar.
• Vier Anschlüsse für Thermoelemente vom Typ K zur Regelung und Absicherung, gemessen wird an der Baugruppe und nicht nur an der Platte.
• Der Drehhalter PSS nimmt Leiterplatten bis 130 x 130 mm auf und lässt sie in jede Arbeitslage schwenken, der Platinenwechsel dauert Sekunden.
• USB-A für Firmware, Grafiken und Profile, USB-B für PC-Anbindung, Roboteranschluss und Fernsteuerung, dazu Aux-Anschluss und Pedalanschluss für das Pedal P-005.

Technische Daten

Einsatzbereiche

Nacharbeit und Reparatur an mehrlagigen Baugruppen kleiner und mittlerer Größe, Bauteiltausch an SMD-Gehäusen mit großen Masseflächen, Musterbau, Prüffeld und Labor. Sinnvoll überall dort, wo dieselbe Baugruppe mehrfach am Tag geöffnet wird.

Kompatibilität und Lieferumfang

Geliefert werden eine Vorheizplatte PHSE, eine Mehrachsen-Drehhalterung PSS, zwei Thermosensoren PH218 vom Typ K und ein Kapton-Klebeband PH217. Als passendes Zubehör führt der Hersteller P005, RHS, RWT, RWS, RHT, PHST, HRL, HRR, P405, PH223 und PH222.

Normen und Konformität

Der Hersteller weist die Vorheizung als ESD-sicher nach ANSI/ESD S20.20-2021 aus. Betriebsspannung 230 V, maximale Betriebszeit je Vorgang 50 min oder unbegrenzt. Hersteller ist JBC Soldering SL, Molins de Rei, Spanien.
