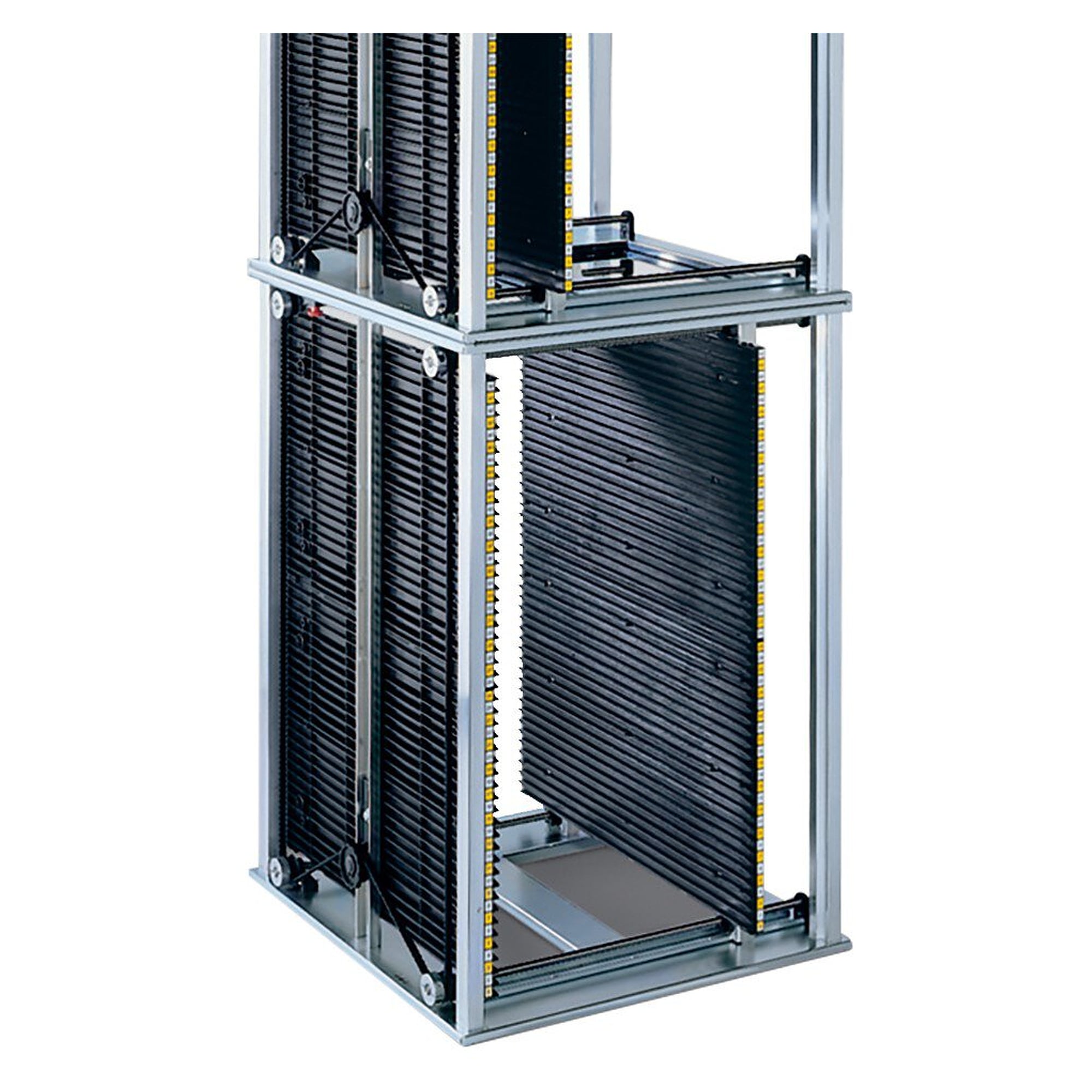

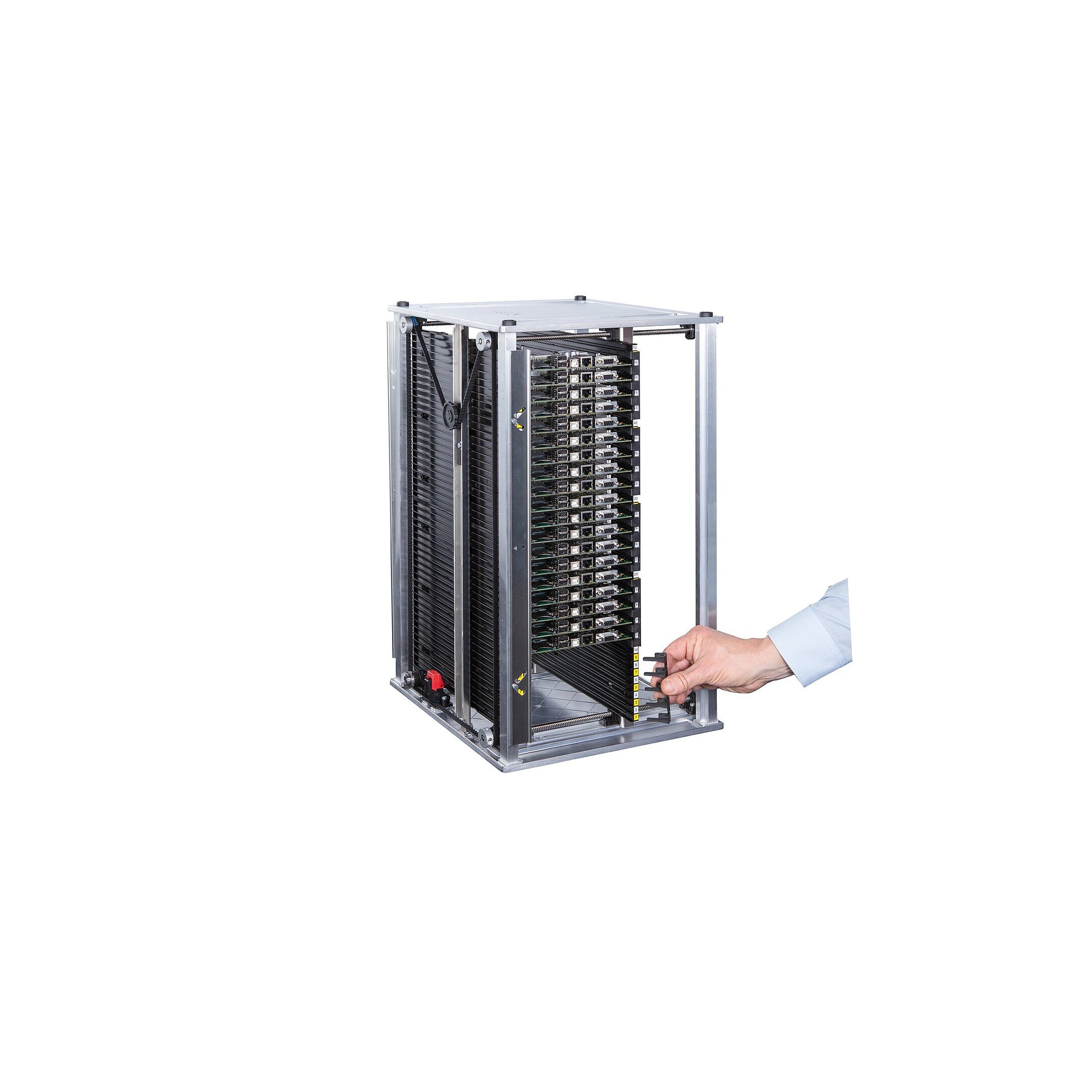

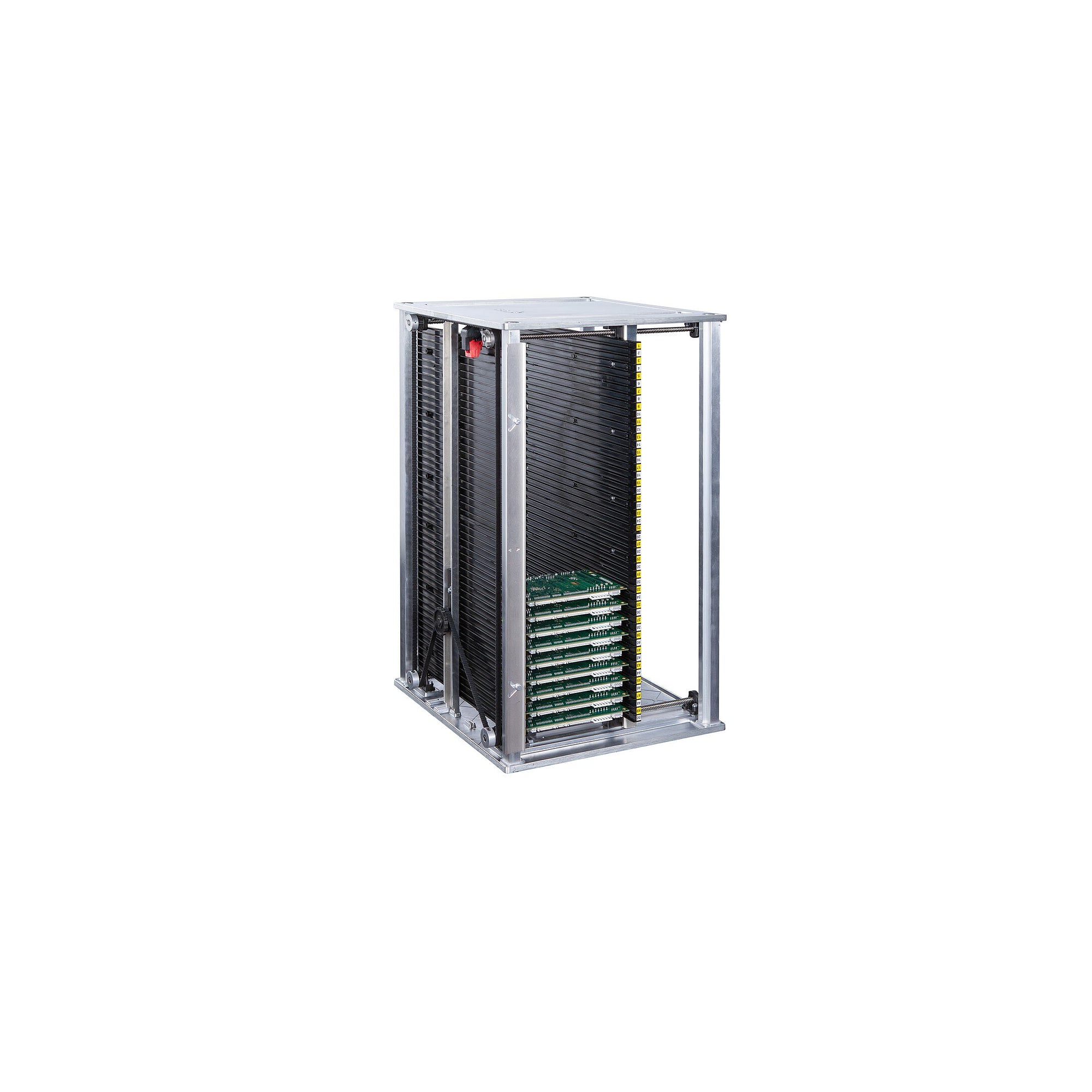

ESD-Leiterplattenmagazin 7002.1 aus Polystyrol für Platinen bis 250 mm Breite - cab 8917902

Das Leiterplattenmagazin 7002.1 nimmt Leiterplatten von 40 bis 250 mm Breite und 387 mm Länge auf, und die Breite wird nicht geschätzt, sondern über vier Präzisionsspindeln synchron verstellt. Deck- und Grundplatte sind vollständig geschlossen, dadurch dringt weder von oben noch von unten etwas ein und das Magazin bleibt formstabil. Der ableitfähige Aufbau erlaubt den Einsatz im EPA-Bereich.

Vorteile im Detail

• Synchrone Verstellung der Stegwand über vier Präzisionsspindeln in spielfreier Lagerung, die Leiterplattenbreite von 40 bis 250 mm ist schnell und genau eingestellt.
• Geschlossene Deck- und Grundplatte schützen die Baugruppen und erhöhen die Steifigkeit des Magazins.
• ESD-gerecht nach Herstellerangabe, damit im Schutzbereich nach IEC 61340-5-1 einsetzbar.
• Breiteneinstellung von Hand über Zahnriemen und Handrad, alternativ motorisch über die Kupplung, sobald das Magazin im Unloader steht.
• Fastlock als Schnellverschluss fixiert den Zahnriemen, die eingestellte Breite bleibt beim Transport erhalten.
• Einschübe bis 60 °C und Umgebung bis 50 °C, das Magazin verträgt Ware direkt nach dem Lötofen.
• Nettogewicht von nur 5,8 kg bei einem Außenmaß von 320 x 563 x 400 mm.

Technische Daten

Einsatzbereiche

Puffern, Lagern und innerbetrieblicher Transport bestückter und unbestückter Leiterplatten zwischen Bestückung, Lötofen, Prüffeld und Versand.

Kompatibilität und Lieferumfang

Für Leiterplatten von 40 bis 250 mm Breite und 387 mm Länge. Geliefert wird das Magazin teilmontiert inklusive Transportsicherung A und Fastlock. Die Transportsicherungen B und C sind optional erhältlich, die Stegwand besteht aus Polystyrol, die Grundplatte aus Aluminiumguss.

Normen und Hinweise

ESD-gerecht nach Angabe des Herstellers, geeignet für Arbeitsbereiche nach IEC 61340-5-1. Herstellerangaben nach GPSR: CAB Produkttechnik, Wilhelm-Schickard-Straße 14, DE-76131 Karlsruhe, www.cabgmbh.com.
