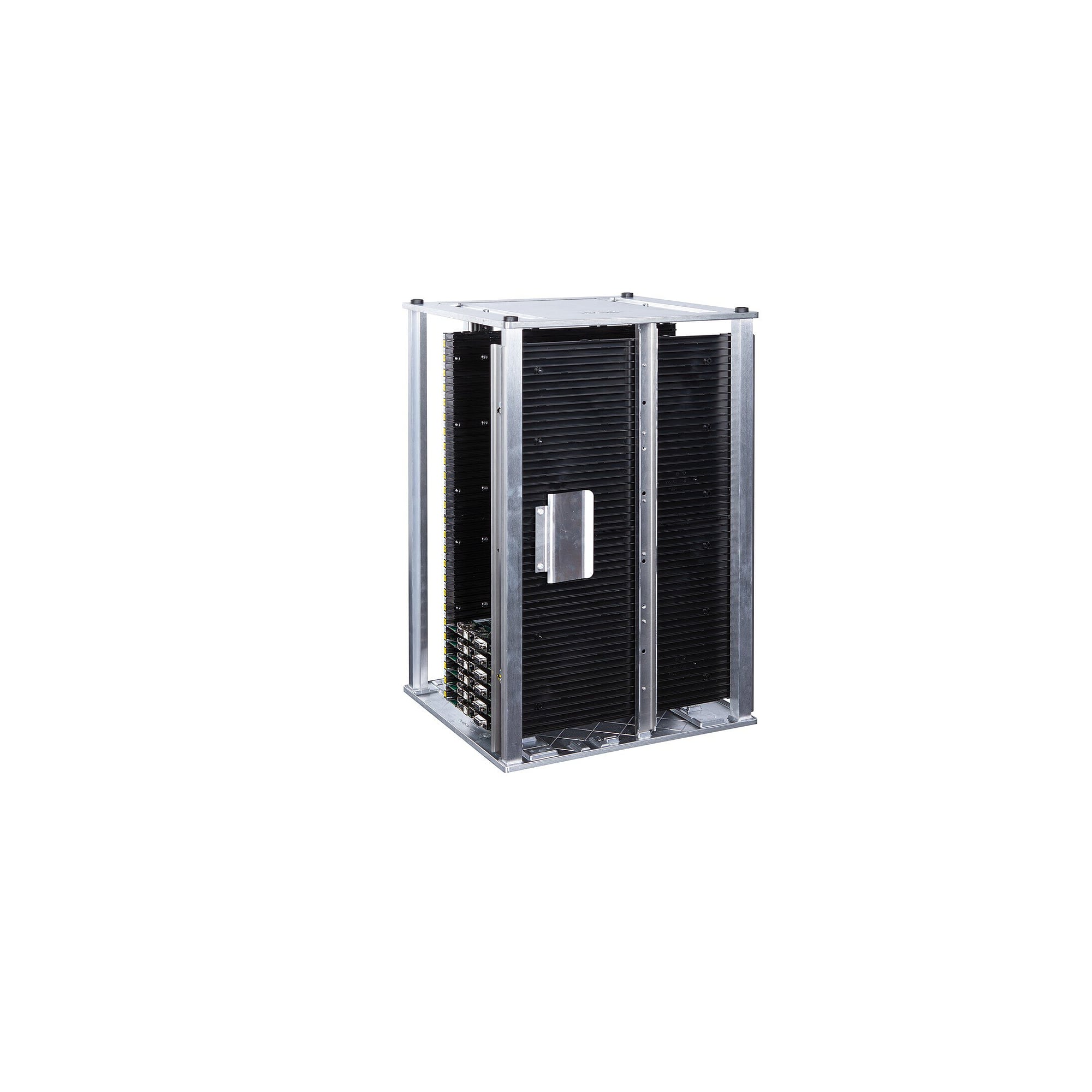

ESD-Leiterplattenmagazin 6001.1 aus Polystyrol für Platinen bis 250 mm Breite - cab 8917905

Das Leiterplattenmagazin 6001.1 ist die einfach gebaute Variante für Leiterplatten von 40 bis 250 mm Breite und 342 mm Länge. Deck- und Grundplatte sind bis auf die Führungsnuten vollständig geschlossen, das hält Staub draußen und macht das Magazin steifer. Die Stegwand wird über vier Schraubklemmen auf die Leiterplattenbreite gestellt, ohne Spindeln und ohne Antrieb.

Vorteile im Detail

• Breiteneinstellung über vier Schraubklemmen, ein robuster Aufbau ohne Verstellmechanik, die ausfallen könnte.
• Geschlossene Deck- und Grundplatte bis auf die Führungsnuten, Staub und Fremdkörper bleiben draußen.
• ESD-gerecht nach Herstellerangabe, damit im Schutzbereich nach IEC 61340-5-1 einsetzbar.
• Leiterplattenbreite 40 bis 250 mm bei 342 mm Leiterplattenlänge, passend für kompakte Baugruppen.
• Einschübe bis 60 °C und Umgebung bis 50 °C, geeignet für Ware direkt nach dem Lötofen.
• Nettogewicht von 5,6 kg bei einem Außenmaß von 320 x 563 x 355 mm.

Technische Daten

Einsatzbereiche

Puffern, Lagern und innerbetrieblicher Transport von Leiterplatten in Bestückung, Prüffeld und Versand, wo die Magazinbreite selten wechselt.

Kompatibilität und Lieferumfang

Für Leiterplatten von 40 bis 250 mm Breite und 342 mm Länge. Geliefert wird das Magazin teilmontiert inklusive Transportsicherung B. Die Transportsicherungen A und C sind optional erhältlich, die Stegwand besteht aus Polystyrol, die Grundplatte aus Aluminiumguss.

Normen und Hinweise

ESD-gerecht nach Angabe des Herstellers, geeignet für Arbeitsbereiche nach IEC 61340-5-1. Herstellerangaben nach GPSR: CAB Produkttechnik, Wilhelm-Schickard-Straße 14, DE-76131 Karlsruhe, www.cabgmbh.com.
