Leiterplattenmagazin 7003.3 Metall mit synchroner Breitenverstellung 40 bis 310 mm - cab 8919903

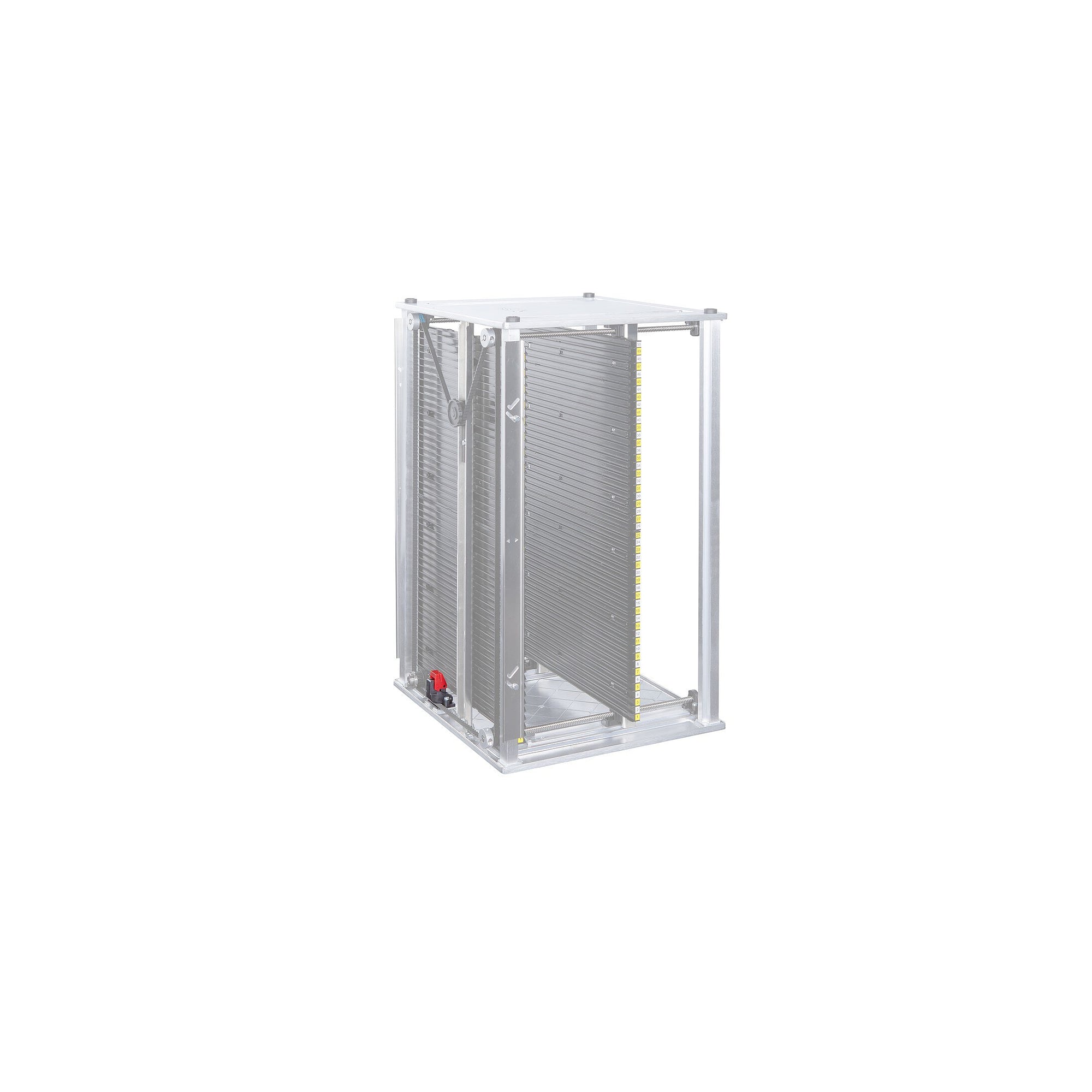

Das Leiterplattenmagazin 7003.3 nimmt bestückte Baugruppen von 40 bis 310 mm Breite und 387 mm Länge auf und hält sie zwischen Bestückung, Lötprozess und Prüfung geschützt. Deck- und Grundplatte sind vollständig geschlossen, von oben und unten dringt nichts ein und das Gehäuse bleibt formstabil.

Vorteile im Detail

• Vier Präzisionsspindeln verstellen die Stegwand synchron. Zusammen mit der spielfreien Lagerung ist die Leiterplattenbreite von 40 bis 310 mm schnell und genau einstellbar.
• Einstellen von Hand durch Ziehen am Zahnriemen, die Feineinstellung übernimmt das Handrad.
• Motorisches Einstellen an der Kupplung. Steht das Magazin im Unloader, verbindet der Stellmotor sich über die Kupplung mit dem Spindelgetriebe.
• Der Fastlock fixiert den Zahnriemen als Schnellverschluss, die eingestellte Breite bleibt beim Transport erhalten. Bei motorischer Verstellung hebt ein Stößel den Klemmbock an.
• Einschübe bis 200 °C und Umgebungstemperatur bis 100 °C, Grundplatte aus Aluminiumguss.
• ESD-gerecht nach Herstellerangabe, damit für Arbeitsplätze und Linienabschnitte mit ESD-Schutz vorgesehen.

Technische Daten

Einsatzbereiche

Puffern, Zwischenlagern und Transportieren von Leiterplatten in der Elektronikfertigung, Beschicken von Loadern und Unloadern sowie Übergabe zwischen Bestückung, Lötanlage, Test und Versand.

Lieferumfang und Zubehör

Das Magazin wird montiert geliefert, Transportsicherung Typ A und Fastlock sind enthalten. Die Transportsicherungen Typ B und C sind optional bestellbar. Bei teilmontierten Magazinen liegen die Transportsicherungen separat bei.
