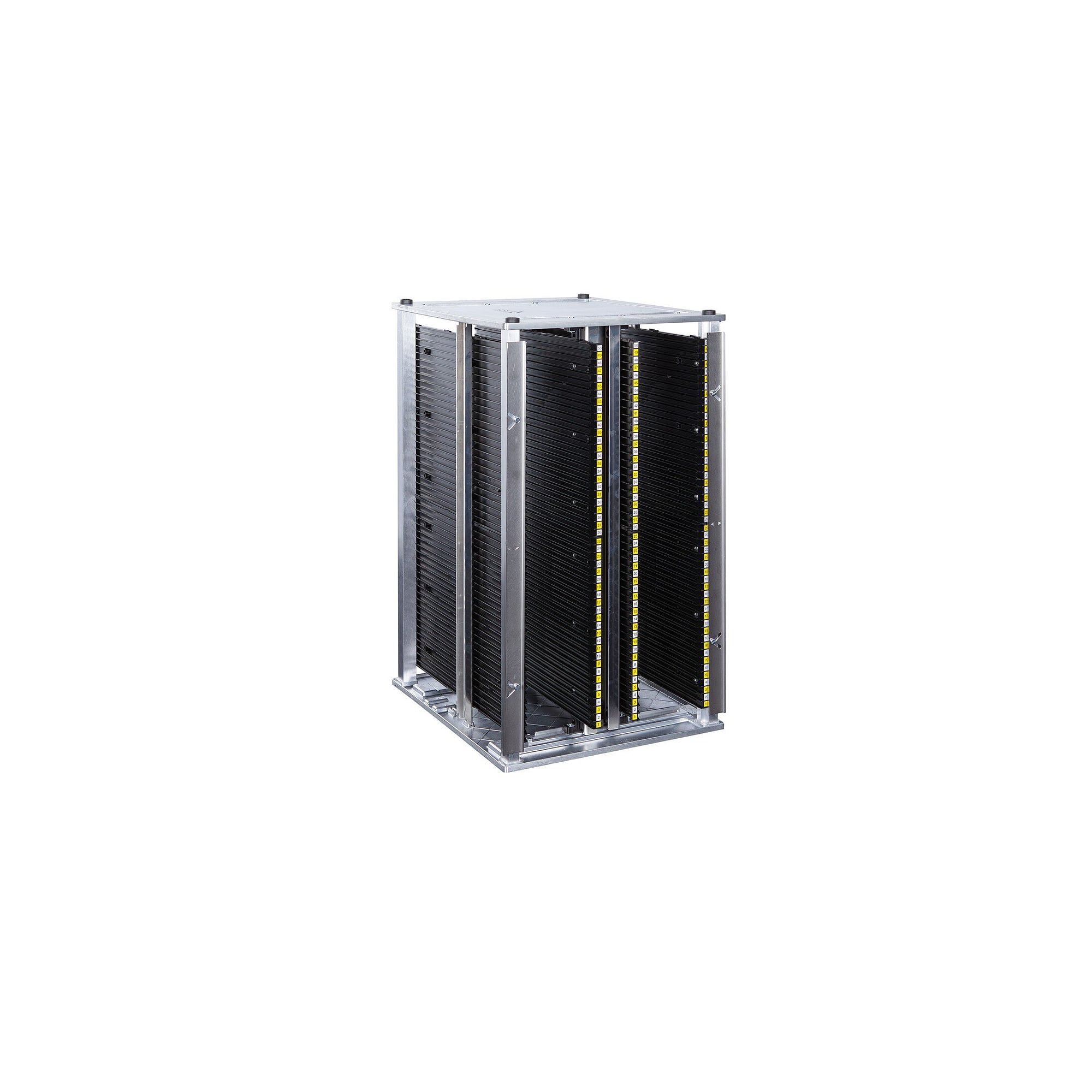

Leiterplattenmagazin 6001.2-P mit Paralleleinschub für bis zu 100 Leiterplatten - cab 8918908
Der Paralleleinschub verdoppelt die Kapazität des Magazins 6001.2-P, bis zu 100 Leiterplatten von 40 bis 100 mm Breite finden darin Platz. Zwei Einschübe liegen nebeneinander, schmale Baugruppen lassen sich dadurch platzsparend puffern. Die Einschübe sind bis 130 °C temperaturbeständig, die Umgebung bis 100 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magazin 6001.2-P führt zwei Einschübe nebeneinander und fasst dadurch bis zu 100 Leiterplatten statt der Hälfte. Für schmale Baugruppen von 40 bis 100 mm Breite verdoppelt der Paralleleinschub die Kapazität je Stellfläche von 320 x 355 mm.
Vorteile im Detail
- Paralleleinschub für die Magazinserie 6000, bis zu 100 Leiterplatten je Magazin bei 342 mm Leiterplattenlänge.
- Zwei Einschübe nebeneinander, schmale Baugruppen von 40 bis 100 mm Breite belegen nicht mehr die volle Magazinbreite.
- Einschübe bis 130 °C und Umgebungstemperatur bis 100 °C.
- Stegwand aus Polystyrol oder Polycarbonat, Metall ist auf Anfrage erhältlich.
- ESD-gerecht nach Herstellerangabe, damit für Arbeitsplätze und Linienabschnitte mit ESD-Schutz vorgesehen.
Einsatzbereiche
Puffern und Transportieren schmaler Leiterplatten in der Elektronikfertigung, Zwischenlagerung an der Linie und Bereitstellung an Bestück- und Prüfplätzen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Länge | 355 mm |
| Breite | 320 mm |
| Höhe | 563 mm |
| Verkaufseinheit | 1 Stück |
| Inhaltseinheit | 1 Stück |
| Inkl. Batterie | nein |
| Nettogewicht (Hersteller) | 8 kg |
| ESD gerecht | ja |
| Serie des Leiterplattenmagazins | Serie 6000 |
| Material des Leiterplattenmagazins | Kunststoff |
| Temperatur Einschübe | 130 °C |
| Temperatur Umgebung | 100 °C |
| Leiterplattenbreite | 40 bis 100 mm |
| Leiterplattenlänge | 342 mm |
| Gewicht | 8 kg |
| Hersteller | cab |
| Hersteller-Nr. | 8918908 |
| GPSR Herstellerdaten | CAB Produkttechnik, Wilhelm-Schickard-Straße 14, DE-76131 Karlsruhe, www.cabgmbh.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | ESD (antistatisch) |
Lieferumfang
Die Transportsicherung Typ B ist enthalten, Typ A und Typ C sind optional bestellbar. Bei teilmontierten Magazinen liegen die Transportsicherungen separat bei.
