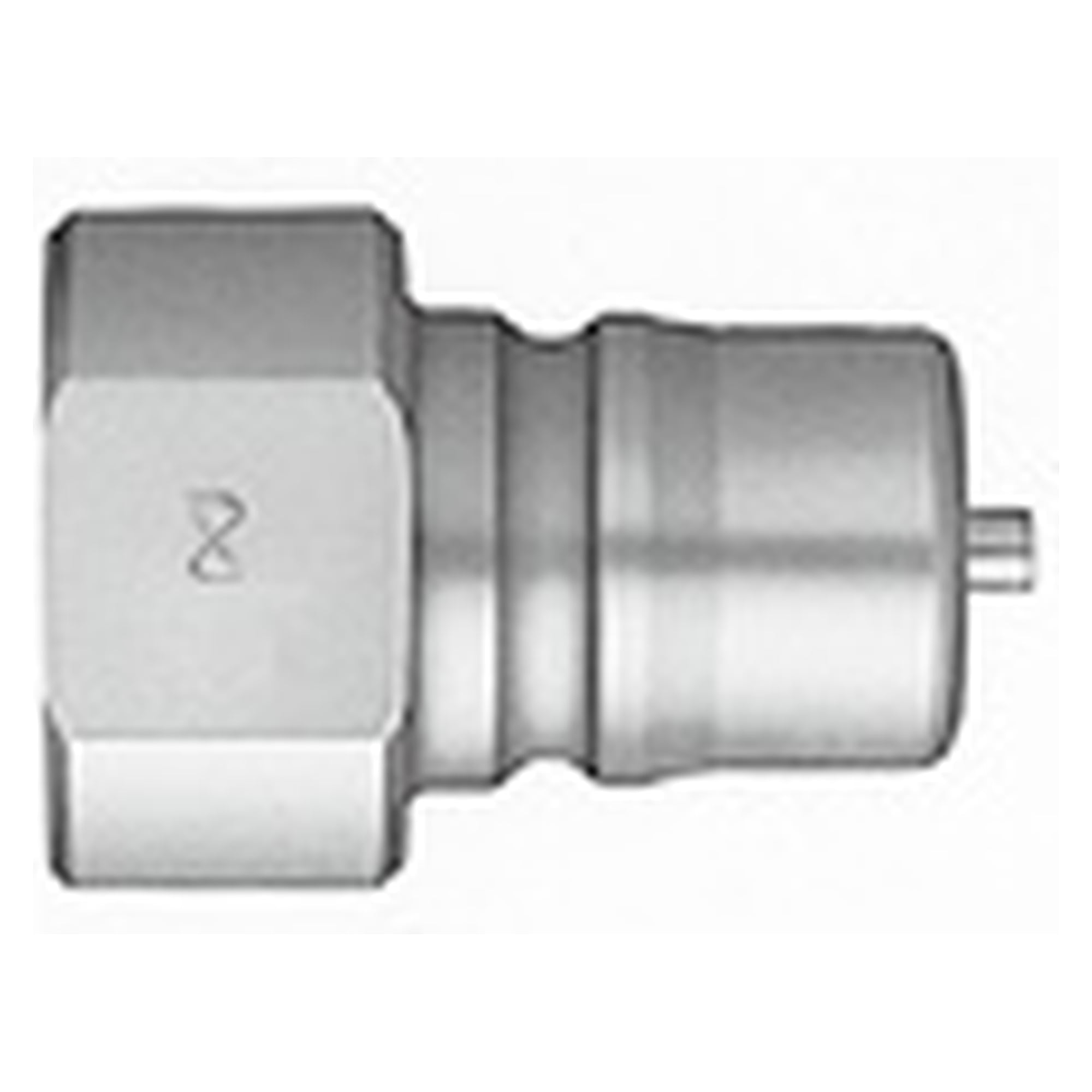

Schnellkupplung 450B Cupla 450B-3P, R 3/8, Stahl - Nitto Kohki 369803007

In Hydraulikkreisen mit hohem Druck muss die Verbindung auch unter Stoß und Vibration halten. Die 450B Cupla von Nitto Kohki arbeitet bis 44,1 MPa (450 kgf/cm², 441 bar) und sperrt beim Trennen auf beiden Seiten ab.

• Betriebsdruck bis 44,1 MPa (450 kgf/cm², 441 bar, 6400 PSI)
• Zweiwege-Absperrung, Muffe und Stecker haben selbsttätig schließende Metallventile, beim Trennen tritt kein Öl aus
• Metallventile ohne Gummi im Ventilsitz, das erhöht die Haltbarkeit
• Hülsenanschlag gegen unbeabsichtigtes Trennen bei Vibration oder Stoß
• Leckrate im getrennten Zustand 0,1 ml/min bei 0,3 MPa, an Muffe wie an Stecker
• Körper aus vernickeltem Spezialstahl, Dichtung NBR (SG) für -20 °C bis +80 °C, FKM (X-100) für -20 °C bis +180 °C auf Anfrage

Technische Daten

Einsatzbereiche

• Hydraulikaggregate mit hohem Systemdruck
• Wechsel von Hydraulikwerkzeugen an der Druckleitung
• Kupplungsstellen mit Vibration oder Stoßbelastung
• Hydraulikölleitungen in den Größen 3/8" und 1/2"

Kompatibilität

Verschiedene Größen sind nicht untereinander verbindbar. Im gekuppelten Zustand kann das Medium in beide Richtungen fließen, und die Verbindung ist bis 1,3 Pa vakuumtauglich.

Normen und Konformität

Die Anschlussgrößen sind 3/8" und 1/2", die maximalen Anzugsmomente betragen 40 Nm bei 3/8" und 85 Nm bei 1/2", als Körperwerkstoff dient vernickelter Spezialstahl.
