Arbeitsplätze Sintro

Tischplatten Sintro

Tischplatten für das Karl Sintro-System werden in vier Breiten (930, 1230, 1530, 1830 mm) und zwei Tiefen (750, 900 mm) angeboten. Das Sortiment umfasst drei Materialvarianten: Multiplex Buche Natur (.85), Hartlaminat nach EN 438 (.88) und ESD-Hartlaminat (.89) für den Einsatz in EPA-Zonen. Zusätzlich ist eine ESD-Schichtstoff-Ausführung (.87) verfügbar. Alle Platten sind auf die Sintro-Tischgestelle abgestimmt und werden direkt auf das Gestell aufgelegt.

59 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Tischplatten Sintro richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Materialvarianten und Eigenschaften

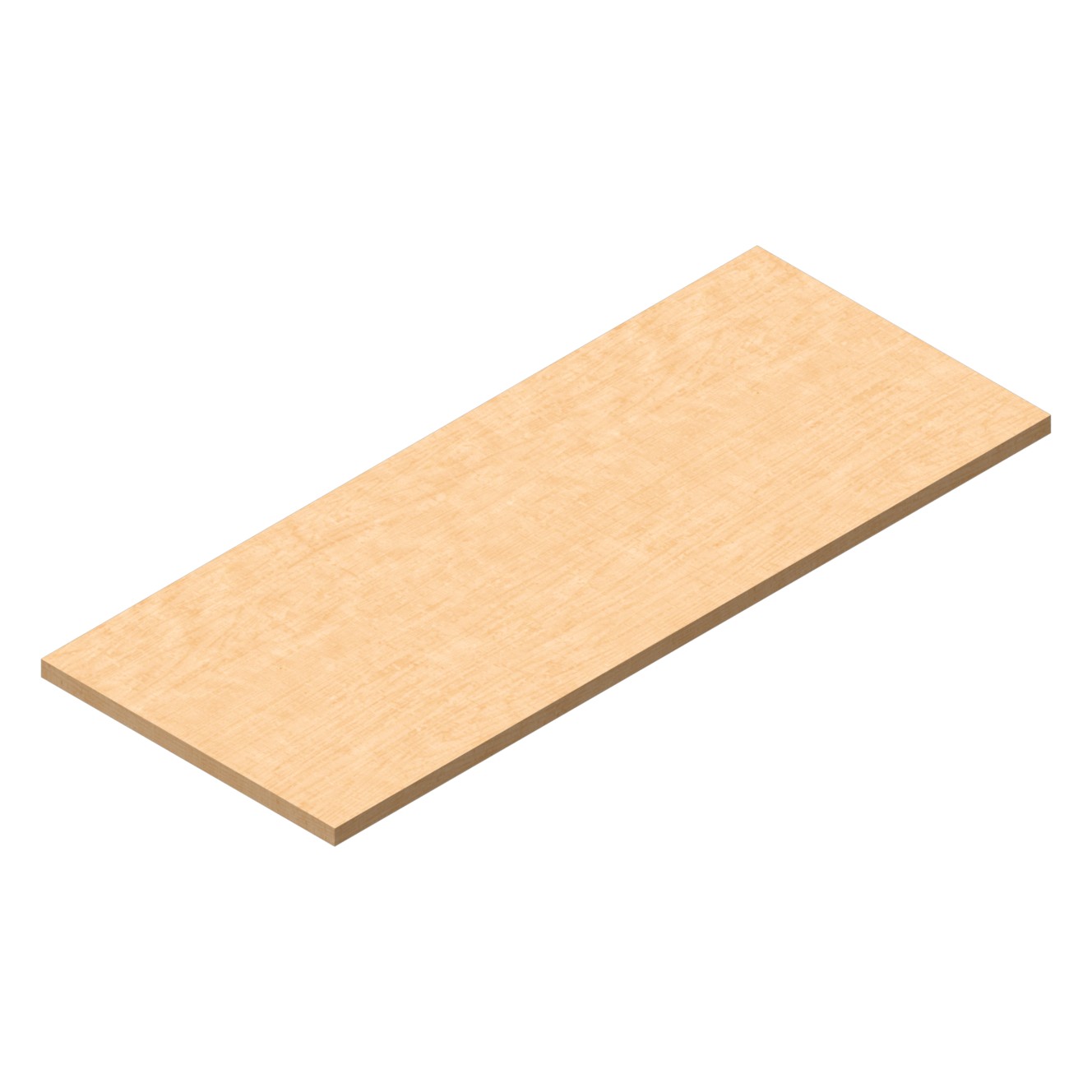

✦ Multiplex Buche Natur (.85) - Massivholzkern, Tiefe 750 und 900 mm, für allgemeine Fertigungs- und Montageplätze

⚙ Hartlaminat EN 438 (.88) - strapazierfähige Oberfläche, chemikalienfest, leicht zu reinigen

⚡ ESD-Hartlaminat (.89) - elektrostatisch dissipative Oberfläche nach DIN EN 61340-5-1 für EPA-Zonen

✓ ESD-Schichtstoff (.87) - weitere ESD-Variante, Abmessungen 930x750 mm

Abmessungen und Auswahl

Breite (mm)	Tiefe 750 mm	Tiefe 900 mm	ESD-Version
930	25.903.85 / .88	25.922.85 / .88	25.903.89 / 25.922.89 / .87
1230	25.900.85 / .88	25.920.85 / .88	25.900.89 / 25.920.89
1530	25.904.85 / .88	25.924.85 / .88	25.904.89 / 25.924.89
1830	25.906.85 / .88	25.926.85 / .88	25.906.89 / 25.926.89

Typische Einsatzbereiche

Typische Einsatzbereiche: Multiplex-Platten für Montage- und Werkstattarbeitsplätze ohne besondere Chemikalienbelastung, Hartlaminat EN 438 für Prüf-, Service- und Wartungsplätze mit höherer Beanspruchung, ESD-Varianten für Arbeitsplätze in EPA-Zonen gemäß DIN EN 61340-5-1 in der Elektronikmontage und im Halbleiterumfeld.

FAQ

Häufige Fragen zu Tischplatten Sintro

Was sind ESD Tischplatten und in welchen Industriebereichen werden sie eingesetzt?

ESD Tischplatten sind antistatische Arbeitsplatten mit kontrollierter elektrischer Leitfähigkeit, die elektrostatische Entladungen sicher ableiten und elektronische Bauteile vor Beschädigung schützen. Diese speziellen Arbeitsplatten finden primär Anwendung in der Elektronikfertigung, SMD-Bestückung, Halbleitermontage, Reparaturwerkstätten für elektronische Geräte sowie in Qualitätsprüflaboren. Die Platten werden standardmäßig in Dicken von 28 mm und 38 mm gefertigt und gewährleisten durch ihre antistatischen Eigenschaften den sicheren Umgang mit empfindlichen elektronischen Komponenten in professionellen Fertigungsumgebungen.

Nach welchen technischen Kriterien sollte ich ESD Tischplatten auswählen?

Die Auswahl von ESD Tischplatten erfolgt primär nach Arbeitsfläche, Plattenstärke und elektrischen Eigenschaften. Verfügbare Größen reichen von kompakten 1500x700 mm bis zu großflächigen 2000x1000 mm Arbeitsplatten, während die Materialstärke zwischen 28 mm für Standardanwendungen und 38 mm für erhöhte mechanische Belastung variiert. Der Oberflächenwiderstand muss im ESD-Bereich zwischen 10⁶ und 10⁹ Ohm liegen, um eine kontrollierte Ableitung elektrostatischer Ladungen zu gewährleisten. Zusätzlich sind die Tragfähigkeit des Untergestells und die Kompatibilität mit vorhandenen Tischsystemen bei der Dimensionierung zu berücksichtigen.

Welche Normen und Zertifizierungen gelten für ESD Tischplatten?

ESD Tischplatten müssen der DIN EN 61340-5-1 entsprechen, die Anforderungen für den Schutz elektronischer Baugruppen vor elektrostatischen Phänomenen definiert. Die elektrischen Eigenschaften werden nach IEC 61340-2-3 geprüft, wobei der Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm liegen muss. Zusätzlich ist die Erfüllung der EPA-Norm (Electrostatic Protected Area) nach DIN EN 61340-5-2 erforderlich, um die Tischplatte als Teil einer ESD-Schutzzone zu qualifizieren. Hochwertige Platten tragen oft das ESD-Symbol nach DIN EN 61340-5-3 und verfügen über Prüfzertifikate, die die Einhaltung der geforderten Ableitwerte dokumentieren.

Was sind die Unterschiede zwischen den verschiedenen ESD Tischplatten-Varianten?

Die Hauptunterschiede liegen in der Plattenstärke und den Abmessungen der antistatischen Arbeitsplatten. Platten mit 28 mm Stärke eignen sich für Standardanwendungen mit geringerer mechanischer Belastung, während 38 mm starke Platten erhöhte Stabilität für schwere Geräte oder intensive Bearbeitung bieten. Die Größenvarianten reichen von kompakten 1500x700 mm für Einzelarbeitsplätze bis zu großzügigen 2000x1000 mm für ausgedehnte Montagearbeiten. Alle Varianten verfügen über identische ESD-Eigenschaften mit kontrollierter Oberflächenleitfähigkeit, unterscheiden sich jedoch in der mechanischen Belastbarkeit und der verfügbaren Arbeitsfläche für verschiedene Fertigungsanforderungen.

Welche Installationsanforderungen gelten für ESD Tischplatten?

ESD Tischplatten erfordern eine ordnungsgemäße Erdung über ein 1 MOhm Widerstandskabel, das an einen geerdeten ESD-Erdungspunkt angeschlossen wird. Das Untergestell muss die gewählte Plattengröße vollständig abstützen und eine gleichmäßige Lastverteilung gewährleisten, wobei bei 2000x1000 mm Platten mindestens 6 Stützpunkte erforderlich sind. Die Oberfläche wird mit ESD-gerechten Reinigungsmitteln behandelt und regelmäßig mit einem Oberflächenwiderstandsmessgerät nach DIN EN 61340-2-3 überprüft. Zusätzlich müssen alle metallischen Tischkomponenten elektrisch leitend miteinander verbunden und geerdet werden, um ein durchgängiges ESD-Schutzkonzept zu gewährleisten.

Welche Sicherheitsbewertungen und Umgebungsbedingungen gelten für ESD Tischplatten?

ESD Tischplatten sind für Innenraumumgebungen bei Temperaturen zwischen +15°C und +35°C sowie einer relativen Luftfeuchtigkeit von 30-70% ausgelegt. Die antistatischen Eigenschaften bleiben im Oberflächenwiderstandsbereich von 10⁶ bis 10⁹ Ohm stabil und erfüllen die Sicherheitsanforderungen der Schutzklasse EPA nach DIN EN 61340-5-1. Die Platten weisen eine chemische Beständigkeit gegen übliche Lösungsmittel und Reinigungsmittel auf, während die mechanische Belastbarkeit je nach Stärke zwischen 150 kg/m² bei 28 mm und 200 kg/m² bei 38 mm Plattenstärke liegt. Für explosive Atmosphären sind spezielle ATEX-konforme Varianten erforderlich.

Wie oft müssen ESD Tischplatten gewartet und geprüft werden?

ESD Tischplatten erfordern eine monatliche Oberflächenwiderstandsmessung mit einem kalibrierten Messgerät nach DIN EN 61340-2-3, um die ESD-Eigenschaften im geforderten Bereich von 10⁶ bis 10⁹ Ohm zu überwachen. Die tägliche Reinigung erfolgt mit ESD-geeigneten, antistatischen Reinigungsmitteln ohne Alkohol oder aggressive Chemikalien, die die Oberflächenbeschichtung angreifen könnten. Bei ordnungsgemäßer Pflege und Nutzung erreichen hochwertige ESD Tischplatten eine Lebensdauer von 8-12 Jahren, wobei eine jährliche Kalibrierung der Messgeräte und Dokumentation aller Prüfergebnisse für die EPA-Zertifizierung erforderlich ist. Beschädigungen der Oberfläche müssen sofort repariert werden, um die ESD-Schutzwirkung aufrechtzuerhalten.
