Stahlschränke

Schrank- und Regalsysteme

Karl ESD-Stahlschränke sind geschlossene Aufbewahrungsschränke aus Stahlblech für ESD-sensible Bauteile, Werkzeuge und Prüfmittel. Das Programm umfasst drei Artikel: zwei Schränke mit Flügeltüren (71.421.70: 920x420x1950 mm und 71.461.70: 920x650x1950 mm) und einen Schrank mit Einschwenktüren (72.641.70: 1100x530x2125 mm). Alle drei sind im ESD-Bereich einsetzbar und für EPA-Zonen nach DIN EN 61340-5-1 geeignet.

🛡 ESD-Stahlschrank 71.421.70 - Flügeltüren, 920x420x1950 mm, für schmale Einbauplätze
🛡 ESD-Stahlschrank 71.461.70 - Flügeltüren, 920x650x1950 mm, tiefere Ausführung
🛡 ESD-Stahlschrank 72.641.70 - Einschwenktüren, 1100x530x2125 mm, maximale Höhe und Breite
✓ EPA-konform - alle drei Schränke für EPA-Zonen nach DIN EN 61340-5-1 geeignet

ArtikelAbmessung (BxTxH mm)TürenBesonderheit
71.421.70920x420x1950FlügeltürenSchmal, hohe Variante
71.461.70920x650x1950FlügeltürenTief, hohe Variante
72.641.701100x530x2125EinschwenktürenBreiteste und höchste Variante

Typische Einsatzbereiche: Gesicherter Verschluss von ESD-empfindlichen Bauteilen, Prüfmitteln und Handwerkzeug in EPA-Zonen der Elektronikmontage, Reparatur- und Qualitätssicherungsbereiche mit abschließbarem ESD-Schrank für Prüfmittelcontrolling, sowie Lagerung von Verbrauchsmaterialien und Ersatzteilen mit ESD-Anforderung direkt am Produktionsbereich.

Anzeigen als Rasteransicht Listenansicht

3 Elemente

Absteigend sortieren
pro Seite

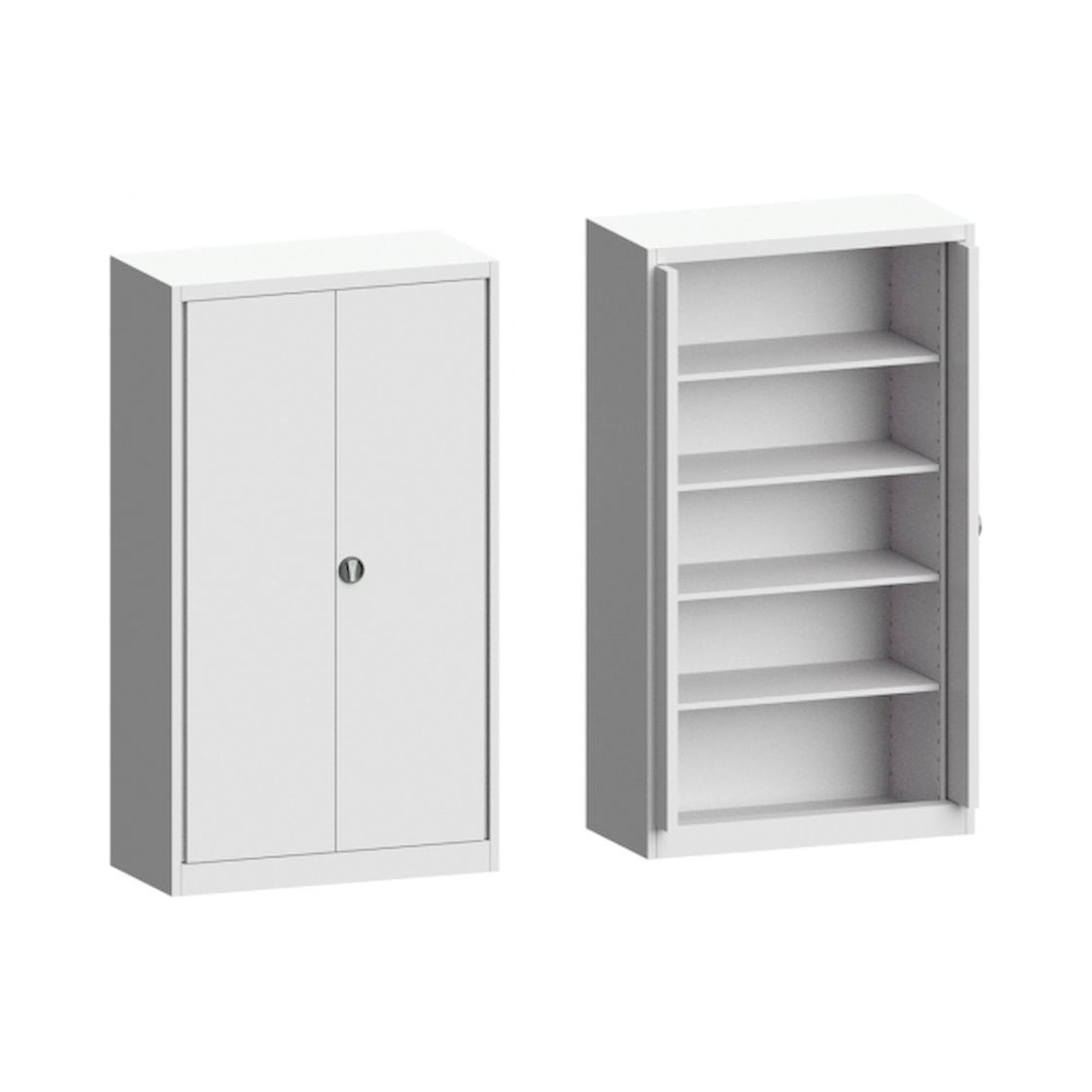

  1. ESD-Stahlschrank mit EINSCHWENKTÜREN, 1100x530x2125 mm - Karl 72.641.70
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD-Stahlschrank mit EINSCHWENKTÜREN, 1100x530x2125 mm - Karl 72.641.70
    1.370,75 €

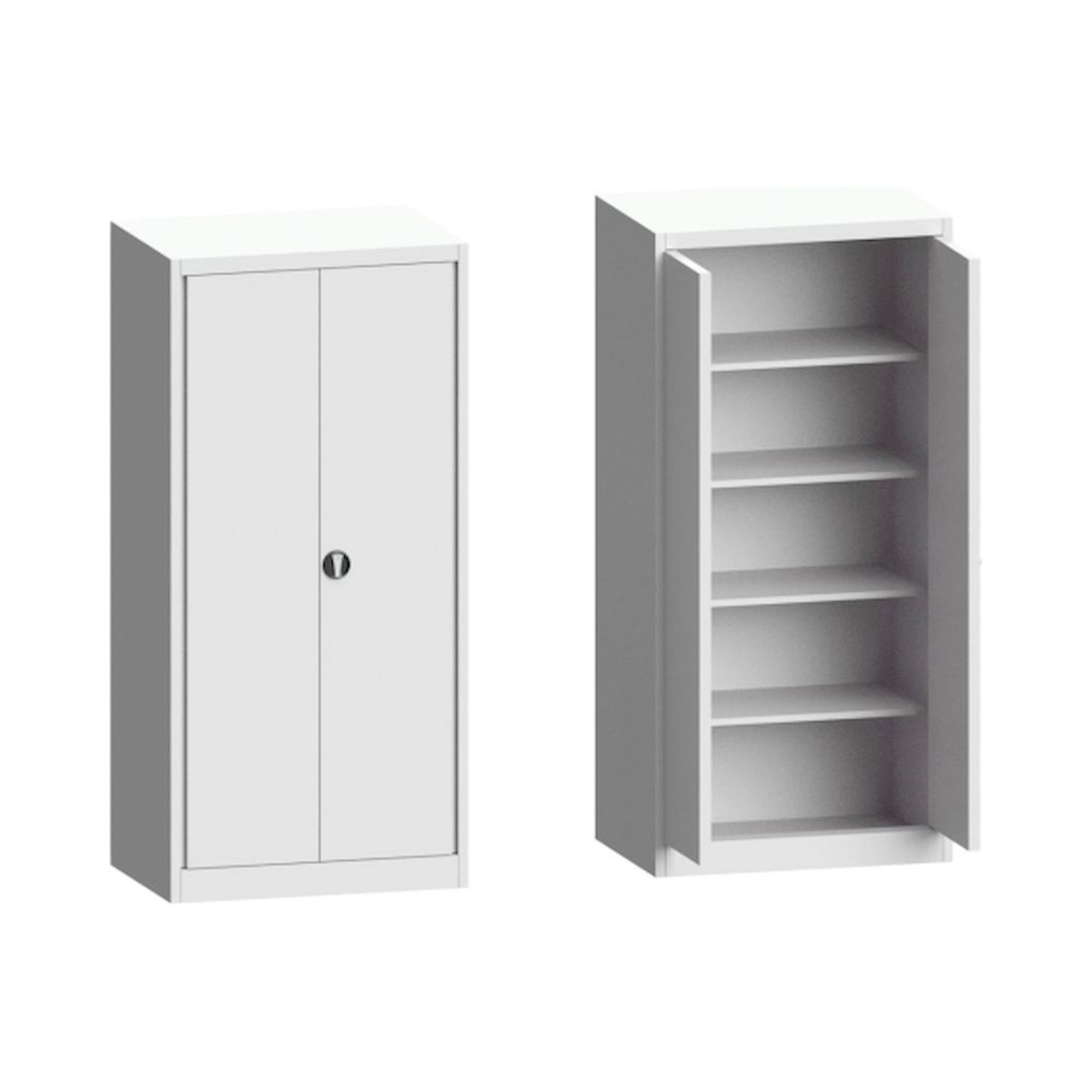

  2. ESD-Stahlschrank mit Flügeltüren, 920x650x1950 mm - Karl 71.461.70
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD-Stahlschrank mit Flügeltüren, 920x650x1950 mm - Karl 71.461.70
    738,51 €

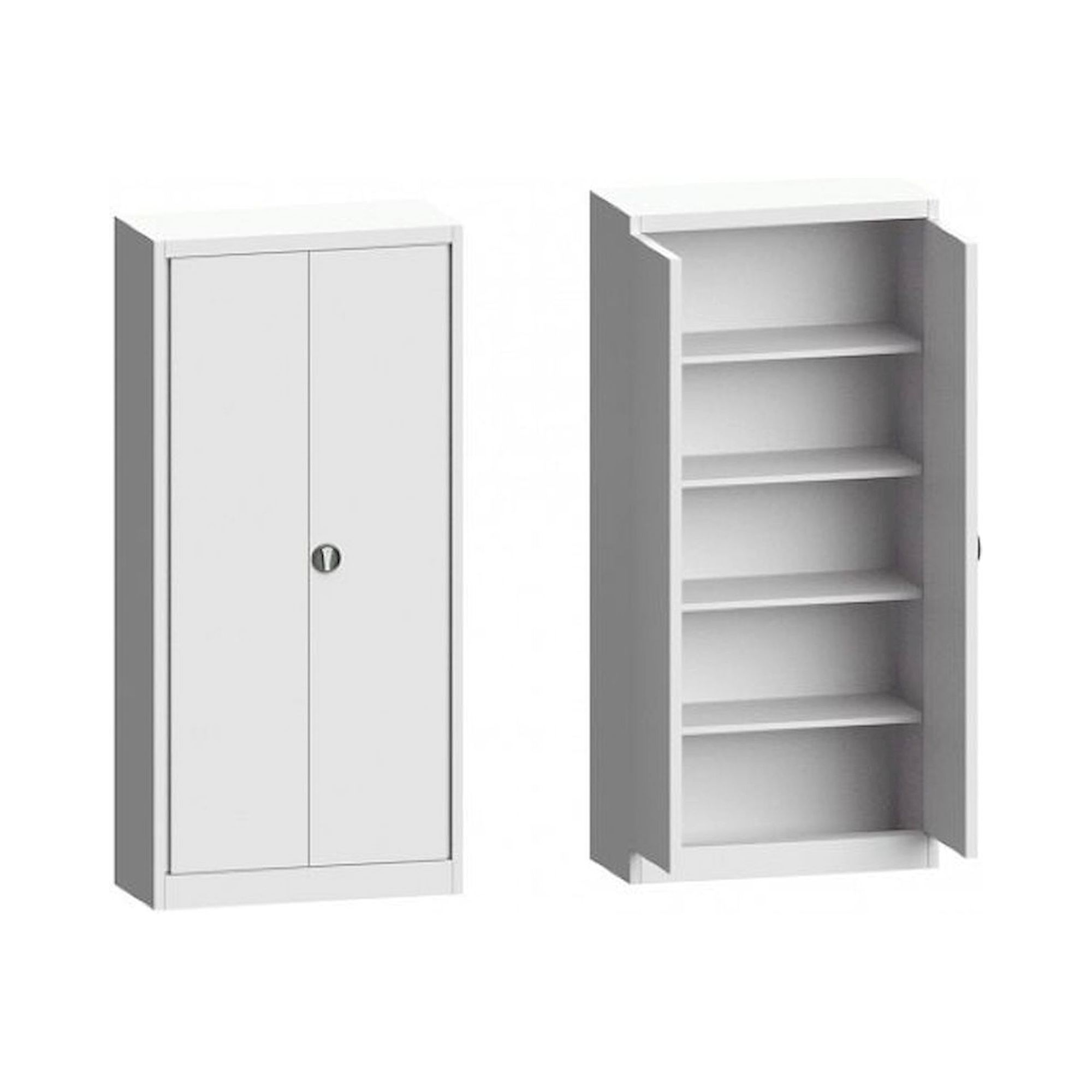

  3. ESD-Stahlschrank mit Flügeltüren, 920x420x1950 mm - Karl 71.421.70
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    ESD-Stahlschrank mit Flügeltüren, 920x420x1950 mm - Karl 71.421.70
    599,05 €
Was sind ESD-Stahlschränke und für welche Industrieanwendungen werden sie eingesetzt?
ESD-Stahlschränke sind speziell konstruierte Lagerschränke aus antistatischen Materialien, die elektrostatische Entladungen verhindern und damit empfindliche elektronische Bauteile und Geräte schützen. Diese Schränke finden hauptsächlich in der Halbleiterindustrie, Elektronikfertigung, Automobilelektronik und Medizintechnik Anwendung, wo bereits geringe elektrostatische Spannungen kostspielige Schäden an Komponenten verursachen können. Die robusten Stahlkonstruktionen bieten dabei gleichzeitig mechanischen Schutz und sichere Lagerung für wertvolle elektronische Ausrüstung in produktionskritischen Umgebungen.
Nach welchen technischen Kriterien wähle ich den passenden ESD-Stahlschrank aus?
Die Auswahl eines ESD-Stahlschranks erfolgt primär nach den Außenmaßen wie beim Karl 72.641.70 mit 1100x530x2125 mm oder dem kompakteren Karl 71.421.70 mit 920x420x1950 mm, abhängig vom verfügbaren Stellplatz und Lagerbedarf. Entscheidend sind außerdem die Türkonstruktion mit Einschwenktüren oder Flügeltüren, die Anzahl der höhenverstellbaren Fachböden für optimale Raumausnutzung sowie die maximale Tragfähigkeit pro Fachboden. Der Oberflächenwiderstand muss im ESD-gerechten Bereich zwischen 10⁶ und 10⁹ Ohm liegen, um kontrollierte Ableitung elektrostatischer Ladungen zu gewährleisten.
Welche DIN- und EN-Normen gelten für ESD-Stahlschränke in der industriellen Anwendung?
ESD-Stahlschränke müssen der DIN EN 61340-5-1 entsprechen, die Schutzmaßnahmen gegen elektrostatische Phänomene in der Elektronik definiert und Oberflächenwiderstände sowie Ableitzeiten festlegt. Zusätzlich gelten die DIN EN 14073 für Büro-Lagermöbel bezüglich Sicherheitsanforderungen und Prüfverfahren sowie die DIN 4102 für das Brandverhalten von Baustoffen bei entsprechender Brandschutzklassifizierung. Die Erdungsanschlüsse müssen nach DIN VDE 0100-410 ausgeführt werden, um eine ordnungsgemäße elektrische Verbindung zur Potentialausgleichsschiene sicherzustellen und die ESD-Schutzwirkung zu gewährleisten.
Welche Unterschiede bestehen zwischen ESD-Stahlschränken mit Einschwenktüren und Flügeltüren?
ESD-Stahlschränke mit Einschwenktüren wie das Modell Karl 72.641.70 bieten durch das seitliche Aufschwenken der Türen einen platzsparenden Zugang auch in beengten Räumen, während bei Flügeltüren wie beim Karl 71.461.70 beide Türflügel nach außen öffnen und damit eine vollständige Schrankbreite für den Zugriff freigeben. Flügeltüren ermöglichen das gleichzeitige Entnehmen größerer Baugruppen oder Geräte, benötigen jedoch entsprechenden Freiraum vor dem Schrank, während Einschwenktüren nur etwa die halbe Türbreite als Bewegungsraum erfordern. Die Türkonstruktion beeinflusst außerdem die Anzahl und Anordnung der Verriegelungspunkte sowie die Dichtungsführung für optimalen ESD-Schutz.
Welche Installationsvoraussetzungen gelten für ESD-Stahlschränke?
ESD-Stahlschränke erfordern eine ebene, tragfähige Stellfläche mit mindestens 500 kg/m² Bodenbelastung sowie einen Potentialausgleichsanschluss über eine 6 mm² Kupferleitung zur Haupterdungsschiene der Anlage. Der Aufstellort muss über einen separaten Schutzleiteranschluss nach DIN VDE 0100 verfügen und bei Modellen über 2000 mm Höhe wie dem Karl 72.641.70 eine zusätzliche Wandverankerung gegen Umkippen erhalten. Die Umgebungstemperatur sollte zwischen +5°C und +40°C liegen, die relative Luftfeuchte unter 85% bleiben, um Korrosion zu vermeiden und die antistatischen Eigenschaften der Beschichtung dauerhaft zu erhalten.
Welche Schutzart und Betriebsparameter weisen ESD-Stahlschränke auf?
ESD-Stahlschränke erreichen standardmäßig die Schutzart IP20 nach DIN EN 60529 und bieten damit Schutz gegen feste Fremdkörper ab 12,5 mm Durchmesser sowie gegen Berührung mit Fingern, jedoch keinen Feuchtigkeitsschutz. Der zulässige Betriebstemperaturbereich liegt zwischen -10°C und +60°C bei einer maximalen relativen Luftfeuchte von 85% ohne Kondensatbildung, wobei die ESD-Eigenschaften mit einem Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm über diesen gesamten Temperaturbereich stabil bleiben. Die Tragfähigkeit der höhenverstellbaren Fachböden beträgt je nach Modellgröße zwischen 40 kg und 75 kg gleichmäßig verteilter Last bei ordnungsgemäßer Montage.
Welche Wartungsintervalle und Prüfungen sind bei ESD-Stahlschränken erforderlich?
ESD-Stahlschränke erfordern eine halbjährliche Überprüfung des Oberflächenwiderstands mit einem Megohmmeter nach DIN EN 61340-5-1, wobei Messwerte zwischen 10⁶ und 10⁹ Ohm eingehalten werden müssen. Die mechanischen Komponenten wie Türscharniere, Schlösser und höhenverstellbare Fachböden sind jährlich auf einwandfreie Funktion zu prüfen und bei Bedarf mit säurefreiem Schmiermittel zu behandeln. Der Potentialausgleichsanschluss muss alle zwei Jahre auf ordnungsgemäße elektrische Verbindung kontrolliert werden, die Nutzungsdauer beträgt bei normaler Büroumgebung etwa 15 Jahre, kann jedoch durch aggressive Industrieumgebung oder unsachgemäße Behandlung erheblich verkürzt werden.
