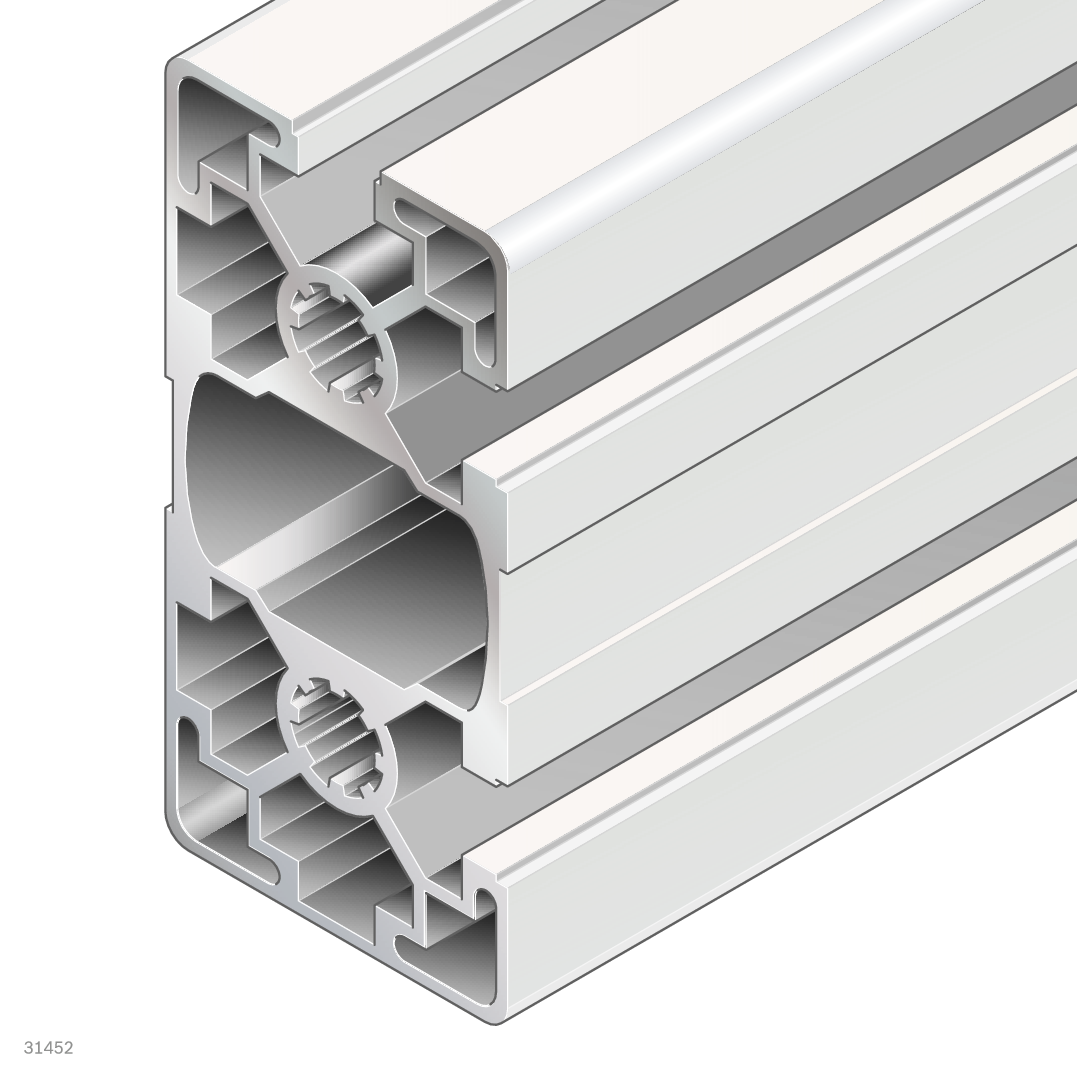

Asymmetrisches Aluminium-Strebenprofil im Querschnitt 45x90L (Typ 3NVS) mit drei offenen Nuten und einer Länge von 6070 mm. Das eloxierte Profil eignet sich für den Aufbau tragender Rahmen- und Stützkonstruktionen im Rastermaß 45 mm. Geliefert als Einzelstange in Standardlänge, Farbe Natur.
Strebenprofil 45x90L 3NVS, 6070 mm, Aluminium eloxiert - Bosch Rexroth 3842538302
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
340,20 €
285,88 €
exkl. Versandkosten
Lieferbar
Schneller Versand
Artikel
BRR-3842538302
Hersteller-Nr.
3842538302
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842538302
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842538302
Häufig zusammen gekauft
-
Dieser Artikel:
340,20 € 285,88 €exkl. Versandkosten
-
Strebenprofil 30x30 2NVS, Länge 6070 mm, Aluminium eloxiert - Bosch Rexroth 3842557219
116,62 € 98,00 €exkl. Versandkosten
-
Strebenprofil 40x40L, 6070 mm, Aluminium eloxiert, ESD-geeignet - Bosch Rexroth 3842529340
122,05 € 102,56 €exkl. Versandkosten
Das Strebenprofil 45x90L 3NVS von Bosch Rexroth ist ein asymmetrisches Aluminiumprofil mit drei offenen Nuten für den Aufbau stabiler Trag- und Stützkonstruktionen im 45-mm-Rastersystem. Die eloxierte Oberfläche schützt dauerhaft gegen Korrosion. Mit einem Flächenträgheitsmoment von 87,2 cm⁴ in X-Richtung und einem Widerstandsmoment von 38,8 cm³ ist das Profil für mechanisch anspruchsvolle Anwendungen ausgelegt.
- Drei offene Nuten (Profilnut 10) für flexible Verbindungsmöglichkeiten an drei Seiten
- Hohe Biegesteifigkeit durch asymmetrischen 45x90-Querschnitt
- Eloxiertes Aluminium - korrosionsbeständig und oberflächenhart
- Kompatibel mit dem Bosch Rexroth 45-mm-Rastersystem
- Lieferung als Einzelstange in Standardlänge, sofort einsatzbereit
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 45x90L 3NVS |
| Profiltyp | 3NVS |
| Abmessungen | 45x90 mm |
| Länge [L] | 6070 mm |
| Rastermaß | 45 mm |
| Profilnut | 10 |
| Offene Nuten | 3 |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Profilfläche [A] | 11,8 cm² |
| Flächenträgheitsmoment in X-Richtung [lx] | 87,2 cm⁴ |
| Flächenträgheitsmoment in Y-Richtung [ly] | 25,2 cm⁴ |
| Widerstandsmoment in X-Richtung [Wx] | 38,8 cm³ |
| Widerstandsmoment in Y-Richtung [Wy] | 5,6 cm³ |
| Torsionsträgheitsmoment [It] | 25,7 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 6,6 cm³ |
| Masse [m] | 3,2 kg/m |
| Gewicht (Stange) | 19,689 kg |
| Lieferzustand | Einzelstange in Standardlänge |
| Verpackungseinheit | 1 |
| Empfohlenes Zubehör | Abdeckkappe 45x90 signalgrau, Abdeckkappe 45x90 schwarz, Abdeckkappe mit Loch 45x90 signalgrau, Abdeckkappe mit Loch 45x90 schwarz |
| Hersteller-Nr. | 3842538302 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 19.689000 |
| Höhe | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
