Was sind Bosch Rexroth Strebenprofile und wo werden sie eingesetzt?

Bosch Rexroth Strebenprofile sind hochfeste Aluminium-Strangpressprofile mit T-Nut-System für den modularen Maschinenbau und die Arbeitsplatzgestaltung. Diese Profile bilden das mechanische Grundgerüst für Automatisierungssysteme, ESD-Arbeitsplätze, Montagelinien und Prüfstände in der Automobil-, Elektronik- und Verpackungsindustrie. Mit standardisierten Querschnitten von 30x90mm bis 100x200mm und Standardlängen bis 6070mm ermöglichen sie flexible Konstruktionslösungen nach DIN-Normen. Die integrierten Nuten erlauben werkzeuglose Verbindungen mit genormten Befestigungselementen für schnelle Systemanpassungen.

Welche technischen Auswahlkriterien sind bei Bosch Rexroth Strebenprofilen zu beachten?

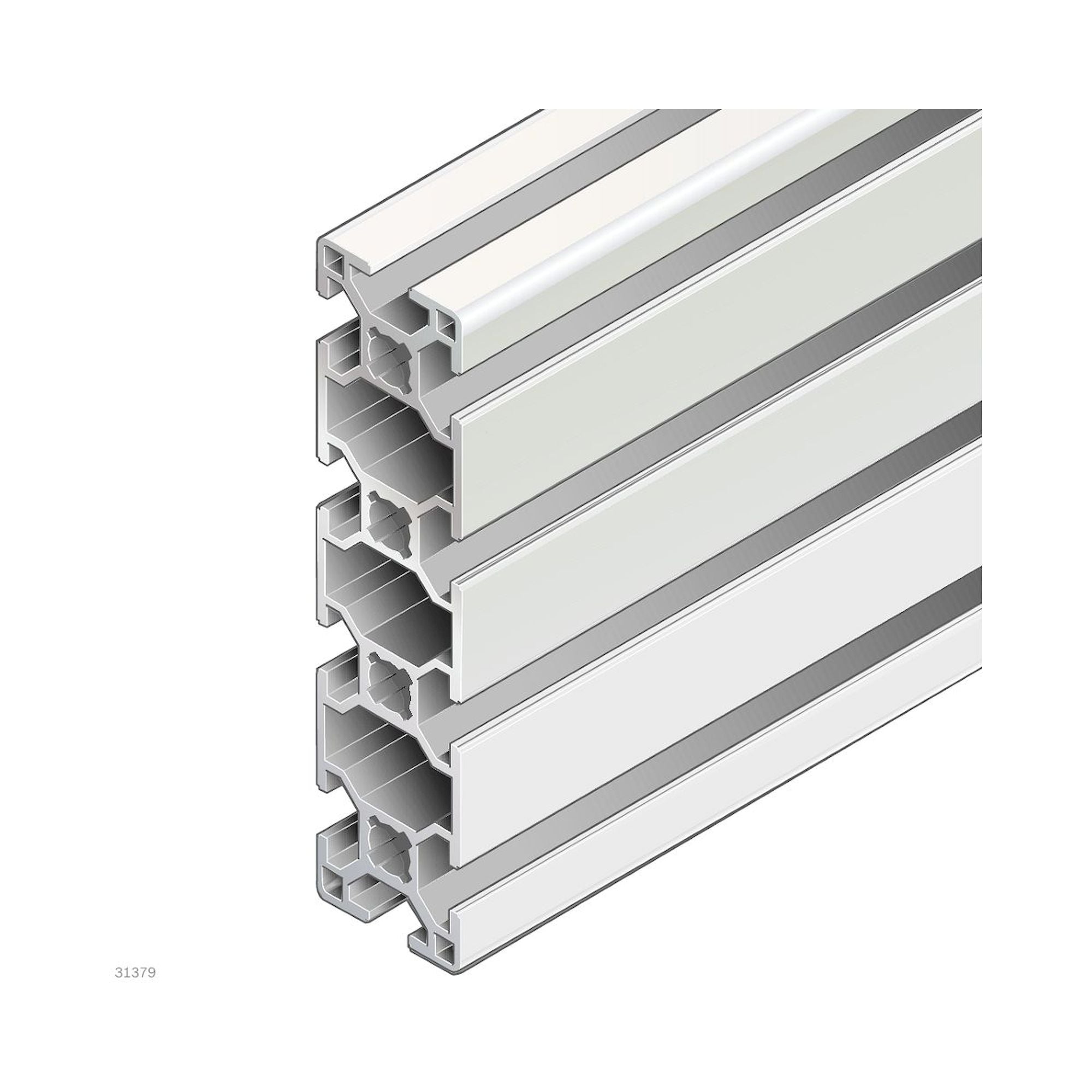

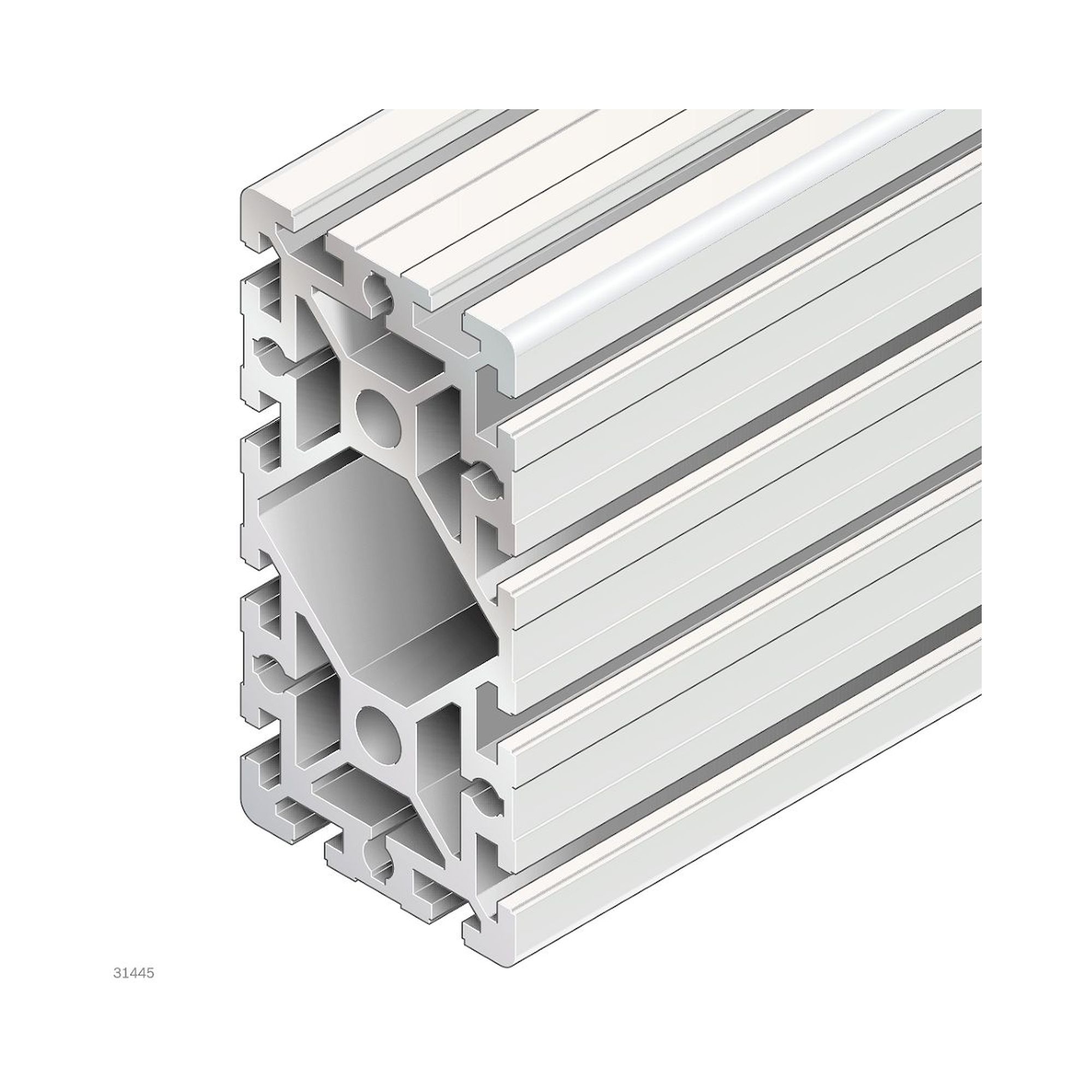

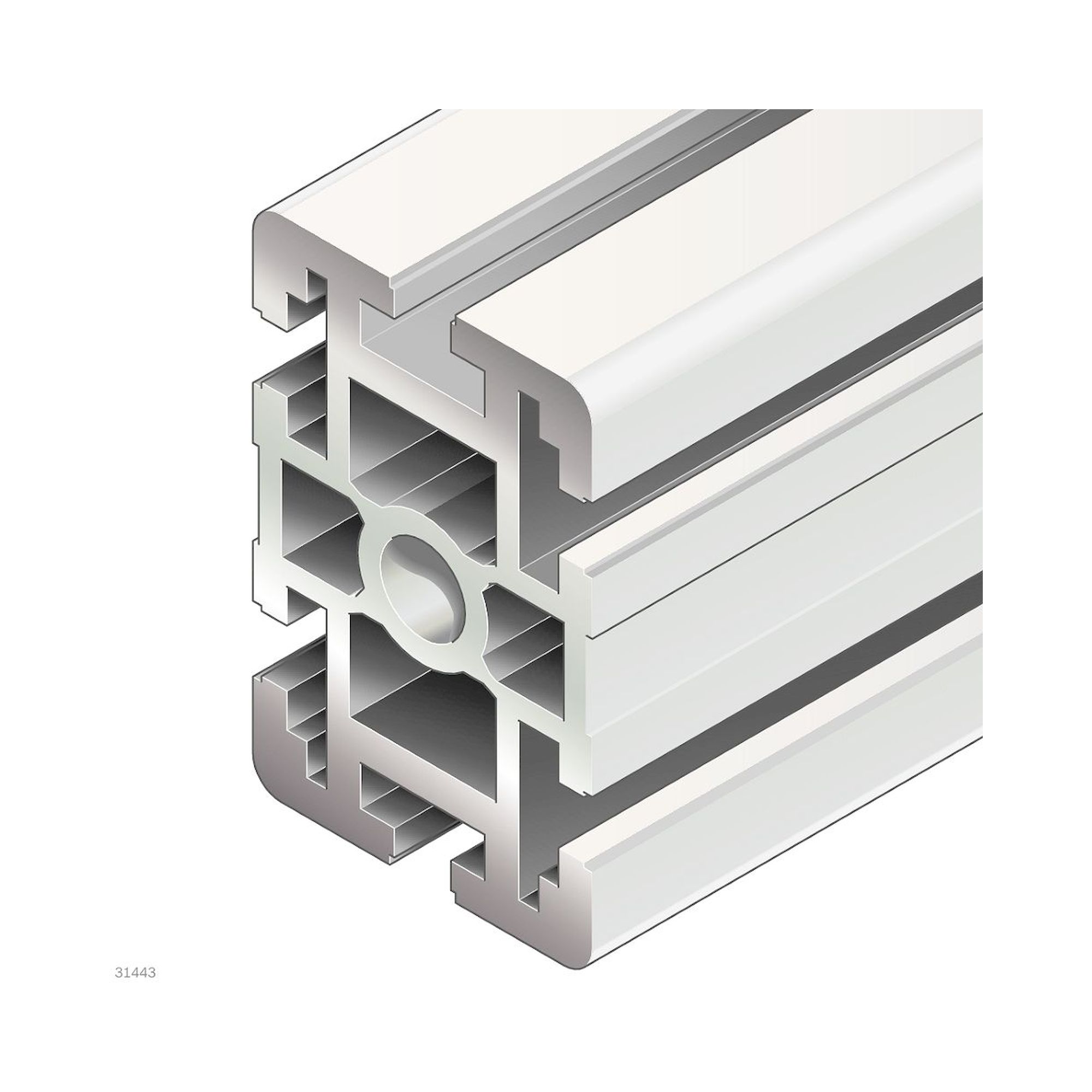

Die Profilauswahl richtet sich nach Tragfähigkeit, Nutbreite und Querschnittsgeometrie entsprechend der mechanischen Belastung. Profile mit 10mm Nutbreite wie das 60x90mm Strebenprofil 3842509183 eignen sich für mittlere Lasten bis 2000N, während 20mm Nutprofile wie das 30x120mm Modell 3842541939 höhere Biegemomente bis 8000Nm aufnehmen. Die Profilstärke bestimmt das Flächenträgheitsmoment, wobei 90x180mm Profile der Serie 3842553617 maximale Steifigkeit für Präzisionsanwendungen bieten. Standardlängen von 5600mm und 6070mm reduzieren Verschnitt bei der Konfektionierung.

Welche Normen und Zertifizierungen gelten für Bosch Rexroth Strebenprofile?

Bosch Rexroth Strebenprofile entsprechen der DIN EN 755-2 für Aluminium-Strangpressprofile und erfüllen die Toleranzklasse IT8 nach DIN ISO 2768. Die Aluminiumlegierung EN AW-6063 T66 gewährleistet eine Mindeststreckgrenze von 160 N/mm² nach EN 10002-1. Oberflächenbehandlungen folgen der DIN 17611 für eloxierte Beschichtungen mit einer Schichtdicke von mindestens 15 Mikrometern. Bei ESD-Ausführungen wird die Oberflächenwiderstand nach DIN EN 61340-5-1 auf 10⁶ bis 10⁹ Ohm eingestellt für elektrostatisch geschützte Arbeitsplätze.

Worin unterscheiden sich die verschiedenen Bosch Rexroth Strebenprofil-Varianten?

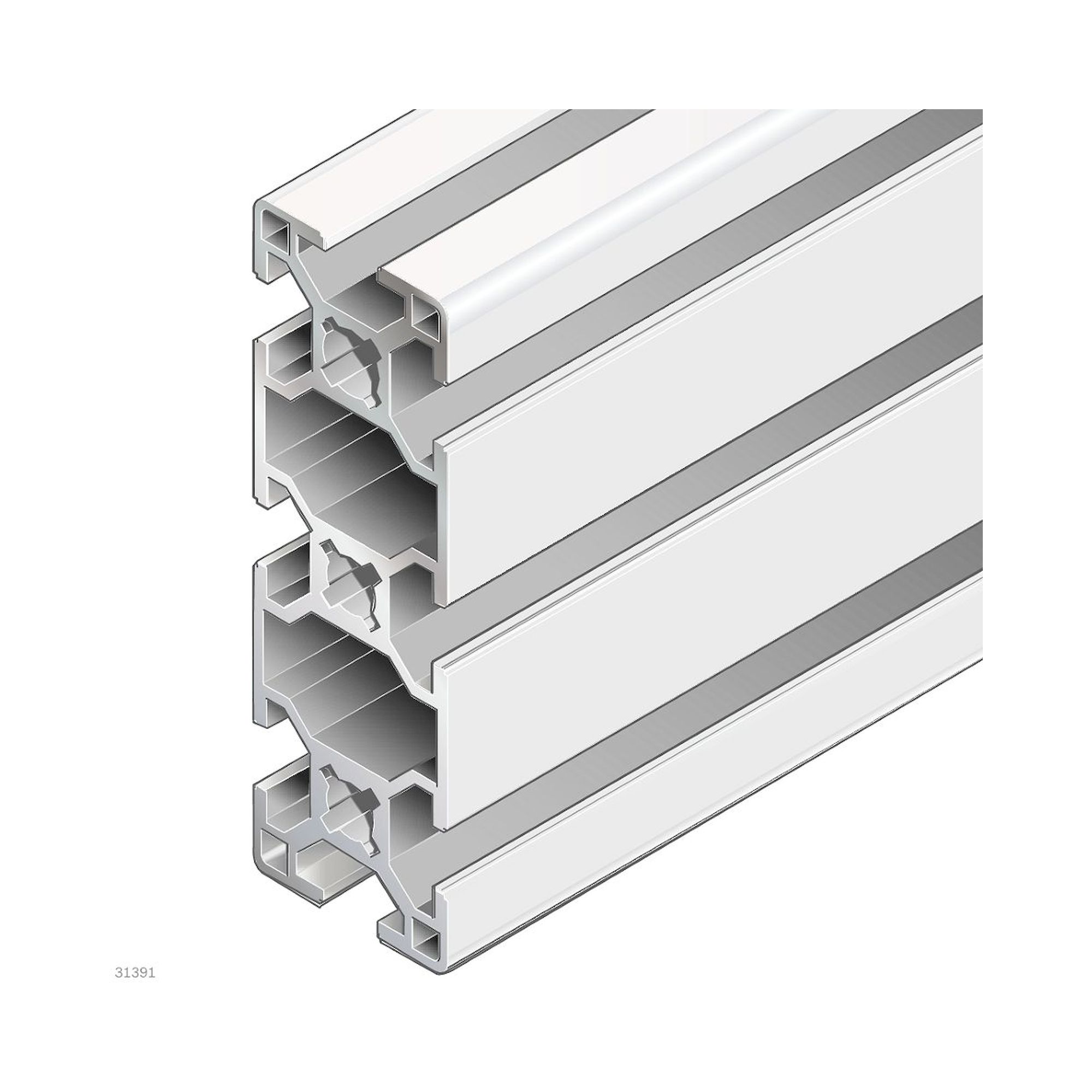

Die Hauptunterschiede liegen in Nutbreite, Querschnittsabmessungen und Lastaufnahme der verschiedenen Profilserien. R40-Profile mit 10mm Nut wie das 60x60mm Modell 3842557202 sind für leichte Konstruktionen bis 1500N ausgelegt, während R45-Profile mit 20mm Nut wie das 30x90mm Strebenprofil 3842541937 schwere Lasten bis 4000N tragen. L-Profile mit zusätzlichen Verstärkungsrippen wie das 45x90x90L Profil 3842547827 bieten erhöhte Torsionssteifigkeit für mehrachsige Belastungen. Schwere Profile ab 90x90mm Querschnitt erreichen Tragfähigkeiten über 6000N für Maschinengestelle und Portalführungen.

Welche Installationsanforderungen gelten für Bosch Rexroth Strebenprofile?

Strebenprofile werden über T-Nutverbinder, Eckverbinder und Profilverbinder nach DIN 6912 montiert, wobei Anzugsdrehmomente zwischen 8-25 Nm je nach Verbindergröße einzuhalten sind. Die Nutzentrierung erfolgt über zentrische Befestigungselemente mit einer Positioniergenauigkeit von ±0,1mm für Präzisionsaufbauten. Fundamentverankerungen erfordern M12-Gewindeeinsätze bei Traglasten über 2000N je Befestigungspunkt. Systemkompatibilität besteht zu allen Bosch Rexroth Komponenten der entsprechenden Nutbreite, wobei 10mm-Nuten das R40-System und 20mm-Nuten das R45-System definieren.

Welche Sicherheitsbewertungen und Betriebsparameter haben Bosch Rexroth Strebenprofile?

Bosch Rexroth Strebenprofile sind für Betriebstemperaturen von -20°C bis +80°C ausgelegt und erreichen bei ordnungsgemäßer Installation Sicherheitsfaktoren von mindestens 4:1 bezogen auf die Streckgrenze. Die eloxierte Oberfläche bietet Korrosionsschutz nach DIN 50939 Klasse III für Innenräume mit relativer Luftfeuchtigkeit bis 95%. Bei ESD-Ausführungen wird der Oberflächenwiderstand dauerhaft zwischen 10⁶-10⁹ Ohm gehalten nach DIN EN 61340-5-1. Die zulässige Biegespannung beträgt 106 N/mm² bei statischer Belastung, wobei dynamische Lasten mit Faktor 0,6 zu bewerten sind.

Wie ist die Wartung und Inspektion von Bosch Rexroth Strebenprofilen durchzuführen?

Strebenprofile erfordern halbjährliche Sichtprüfungen auf Rissbildung, Korrosion und Verbindungslockerung, wobei Anzugsdrehmomente der Befestigungselemente nach 100 Betriebsstunden nachzuziehen sind. Die eloxierte Oberfläche ist monatlich mit pH-neutralen Reinigern zu säubern, um die ESD-Eigenschaften bei antistatischen Ausführungen zu erhalten. Bei tragenden Konstruktionen über 1000N Belastung erfolgen jährliche Durchbiegungsmessungen mit einer Toleranz von maximal L/500 der Spannweite. Die theoretische Lebensdauer beträgt bei bestimmungsgemäßem Gebrauch über 20 Jahre, wobei Verschleißteile wie Dichtungen und Gleitelemente alle 5 Jahre zu erneuern sind.

Profile Bosch Rexroth

Mechanik-Grundelemente Bosch Rexroth

Bosch-Rexroth-Strebenprofile bilden die tragende Grundstruktur modularer Arbeitsplatzsysteme, Maschinenverkleidungen und Transferlinien. Das Sortiment gliedert sich nach Nutgröße und Rastermaß: Nut 6 mit Raster 20 mm (Profile 20x20 bis 20x60), Nut 8 mit Raster 30 mm (Profile 30x30 bis 60x60), Nut 10 mit Raster 40, 45, 50 und 60 mm (Profile 40x40 bis 100x200) sowie Sonderprofile wie Vierkantrohre, Rahmen-, Winkel-, Klemm- und Abdeckprofile. Alle Profile sind aus eloxiertem Aluminium gefertigt und werden in Standardlängen bis 6070 mm oder als Zuschnitt auf Maß geliefert.

Ergänzend zum Grundprofil sind Abdeckkappen, Abdeckprofile in PVC und Aluminium (Nut 6, 8, 10, in mehreren Farben), Profilschienen für Laufwagen sowie Gummiprofile als Fußauflagen verfügbar. Die durchgängige Systemkompatibilität innerhalb einer Nutgröße ermöglicht den Aufbau konfigurierbarer Gestelle, ohne Sonderfertigung.

Kategorien

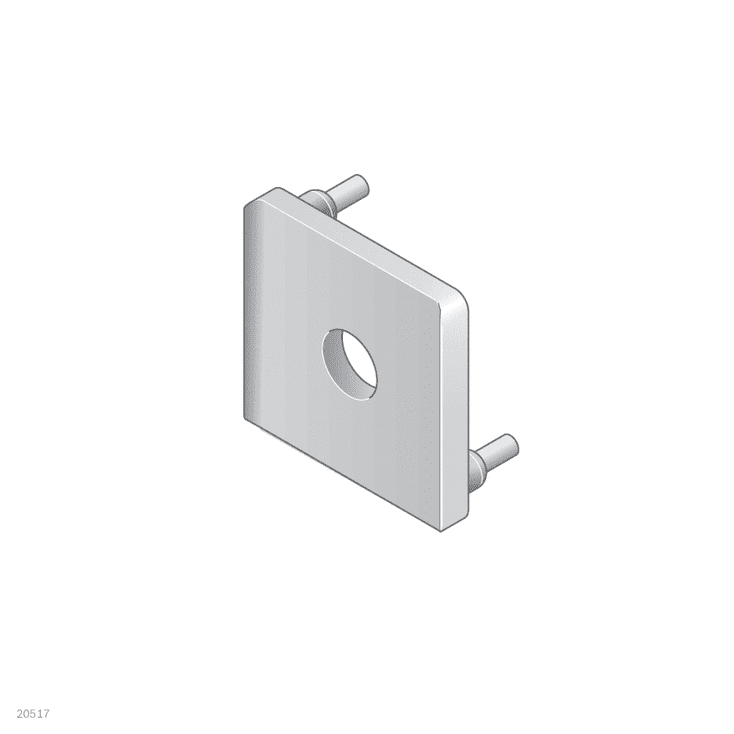

RadiusausgleichAusgleichselement für Kurvenübergänge im Profilbaukastensystem

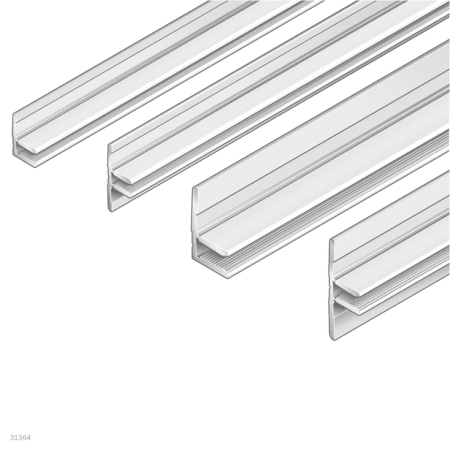

KlemmprofilKlemmbefestigung von Anbauteilen an Strebenprofilen ohne Bohrung

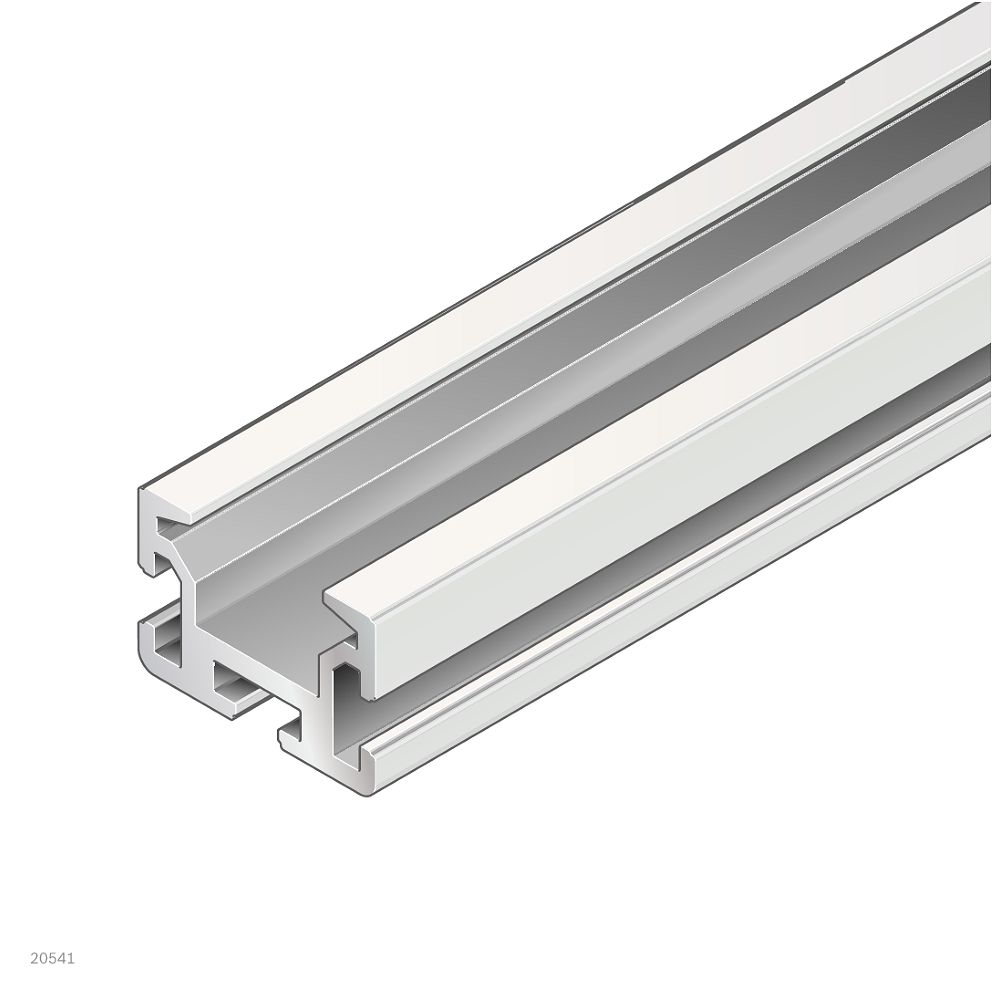

Fördermedien ProfileHohlkammerprofile für Druckluft- und Medienführung im Profil

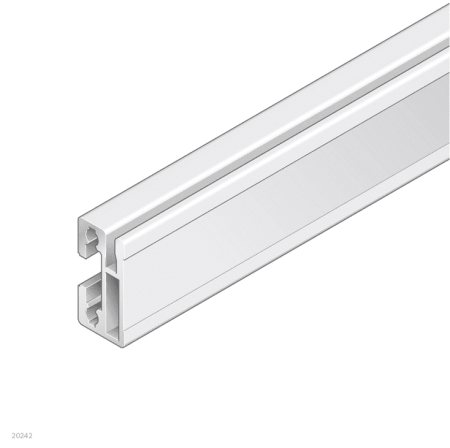

EinhängeprofilWerkzeug- und Zubehöraufnahme direkt an der Profilnut

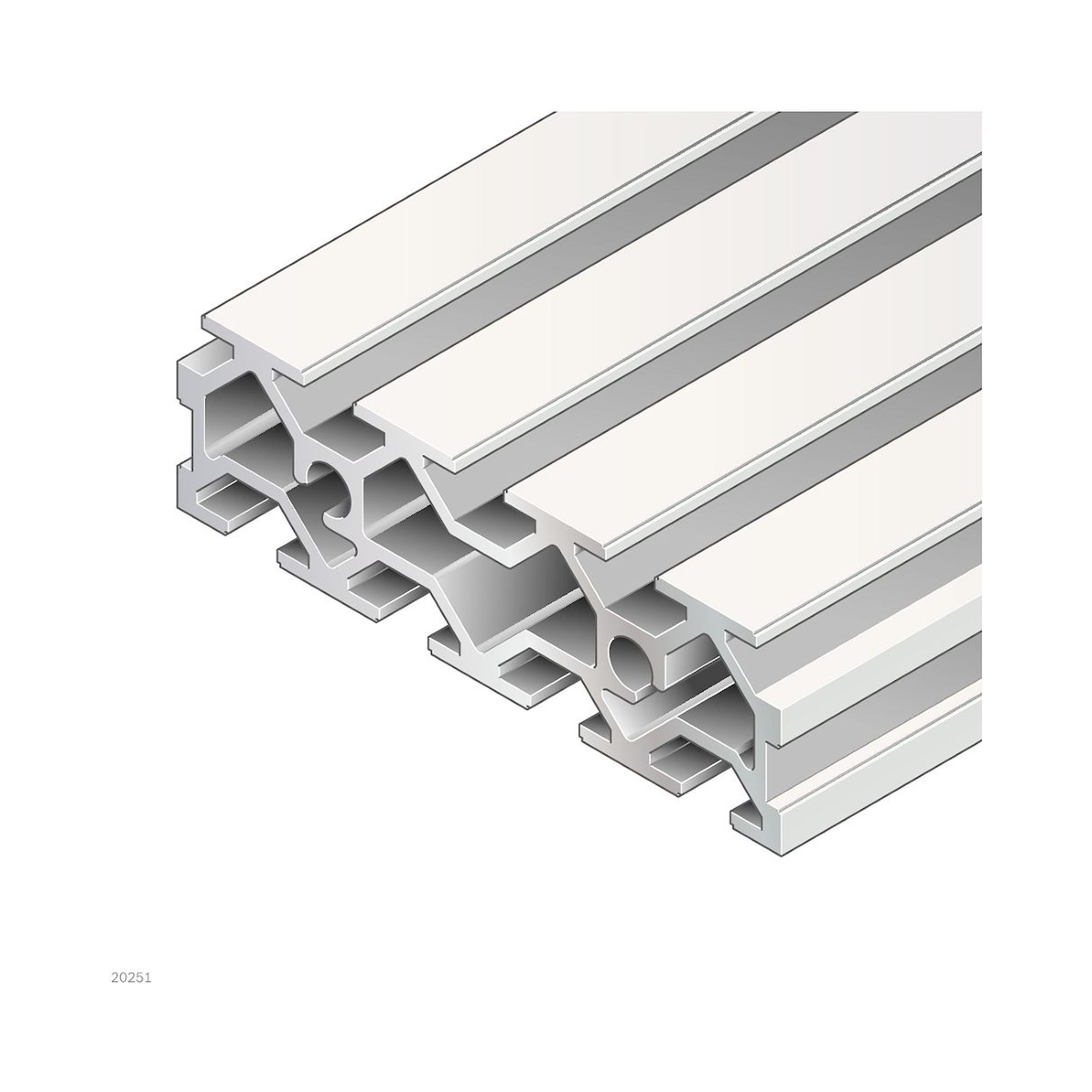

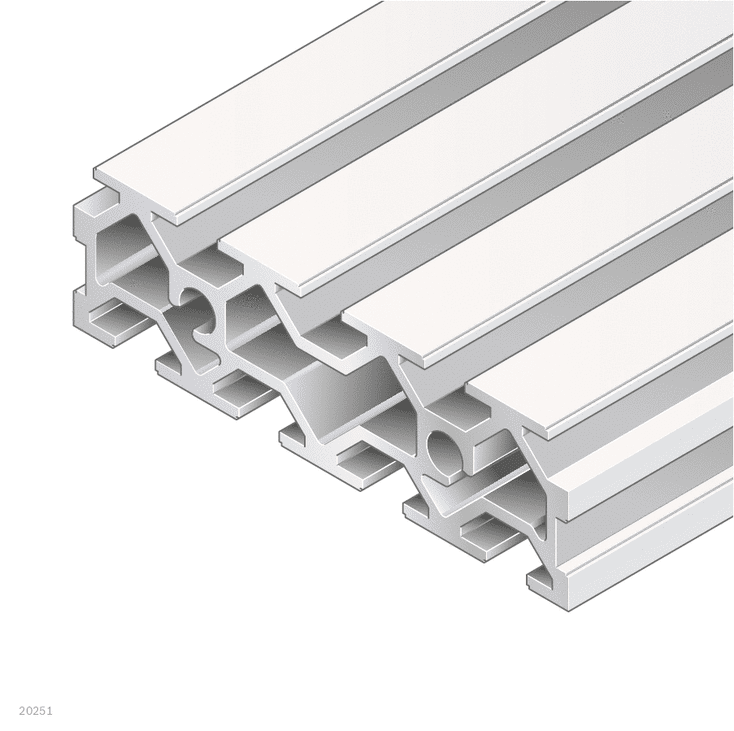

Nutenplatte 30x100Flache Montageplatte mit Nutenprofil für flexible Befestigung

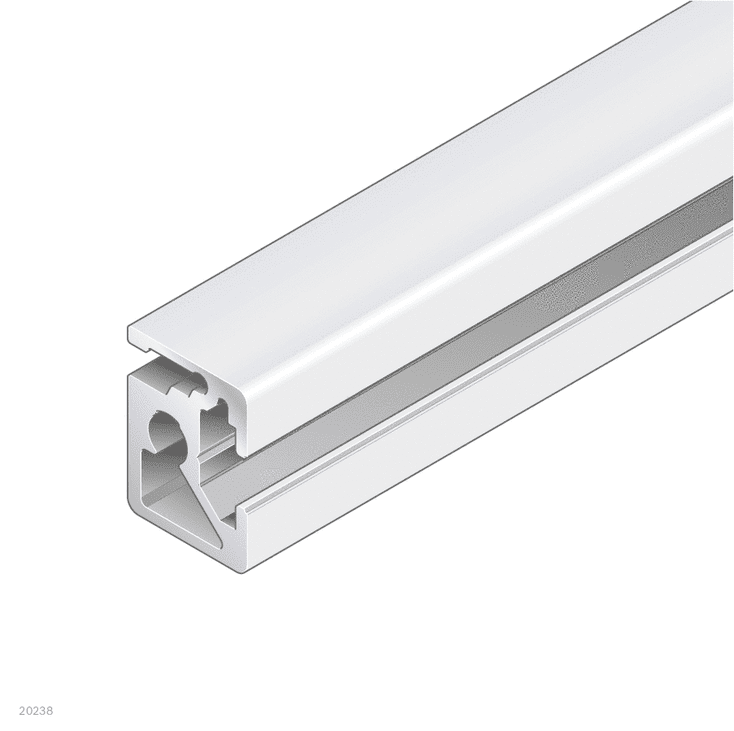

Rahmenprofil 22,5x30Leichtes Rahmenprofil für Verkleidungen und Abtrennungen

AbdeckkappenStirnseitiger Profilabschluss, Größen 20x20 bis 80x80 mm, inkl. ESD

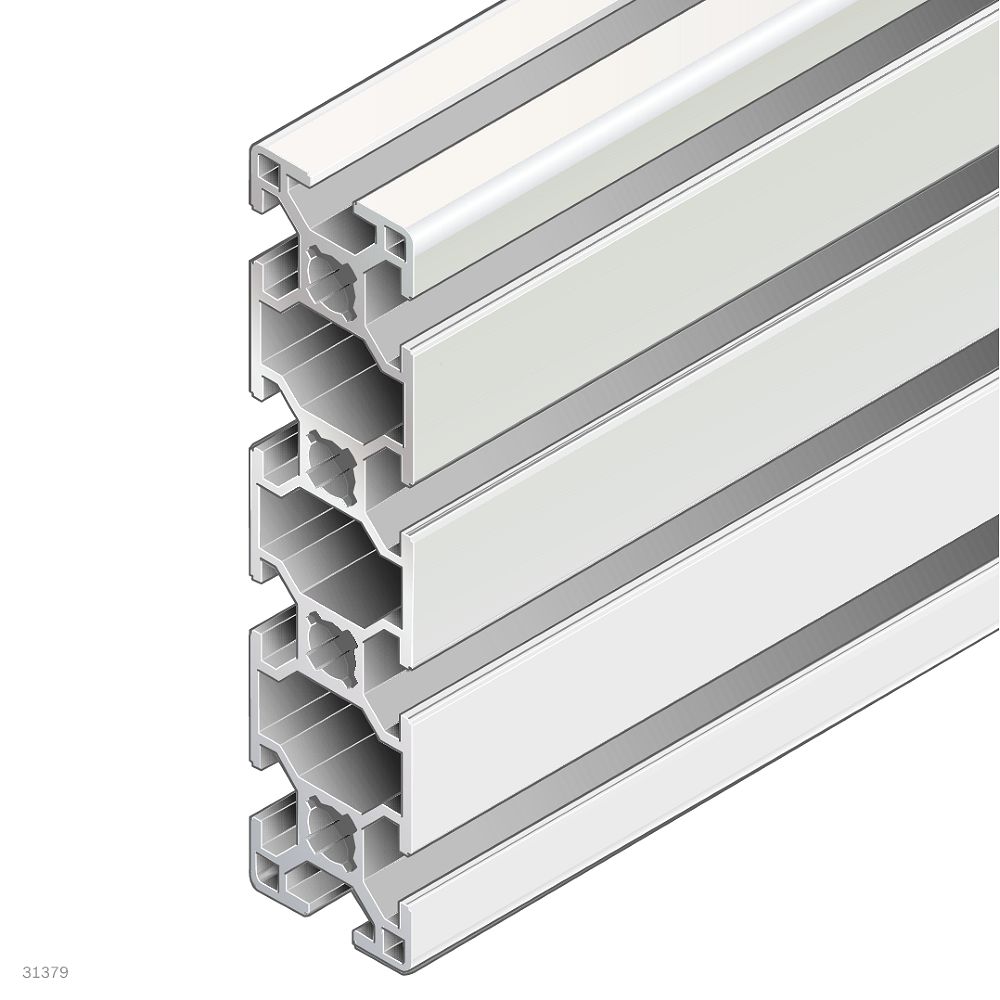

Strebenprofile Nut 8 R30Profile 30x30 bis 60x60, Längen bis 6070 mm, Zuschnitt verfügbar

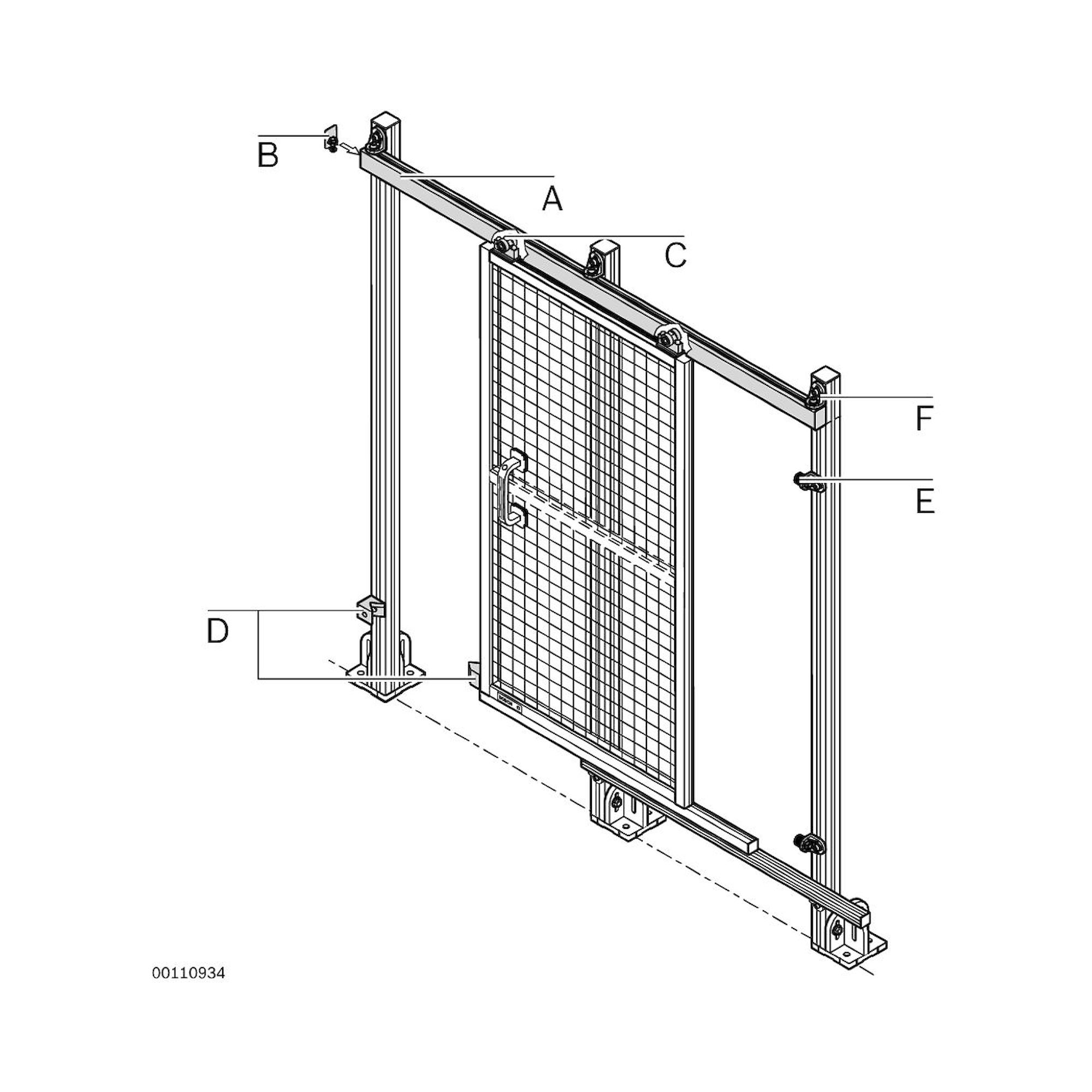

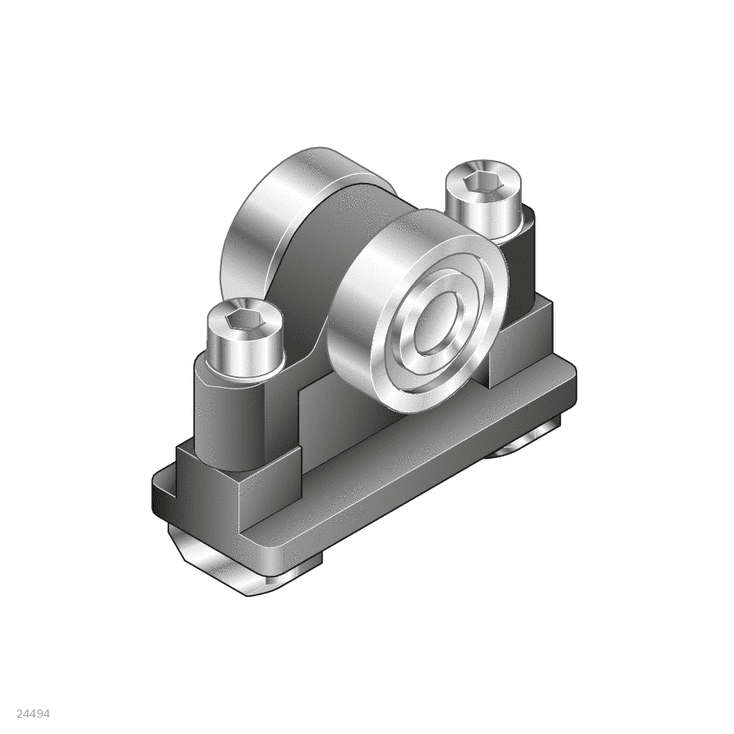

Profilschiene, LaufwagenSchiene 30x45C mit Laufwagen für Schiebetür- und Hängelösungen

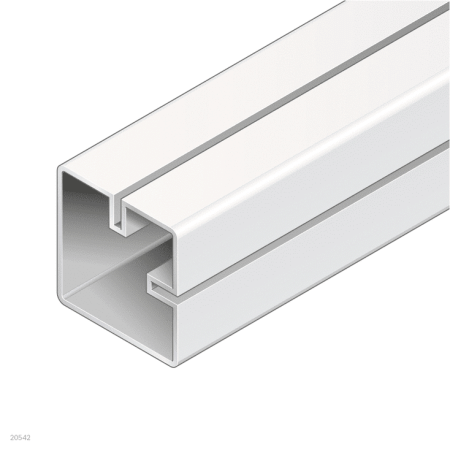

VierkantrohrVierkantrohr 50x50x2 mm, Zuschnitt auf Maß lieferbar

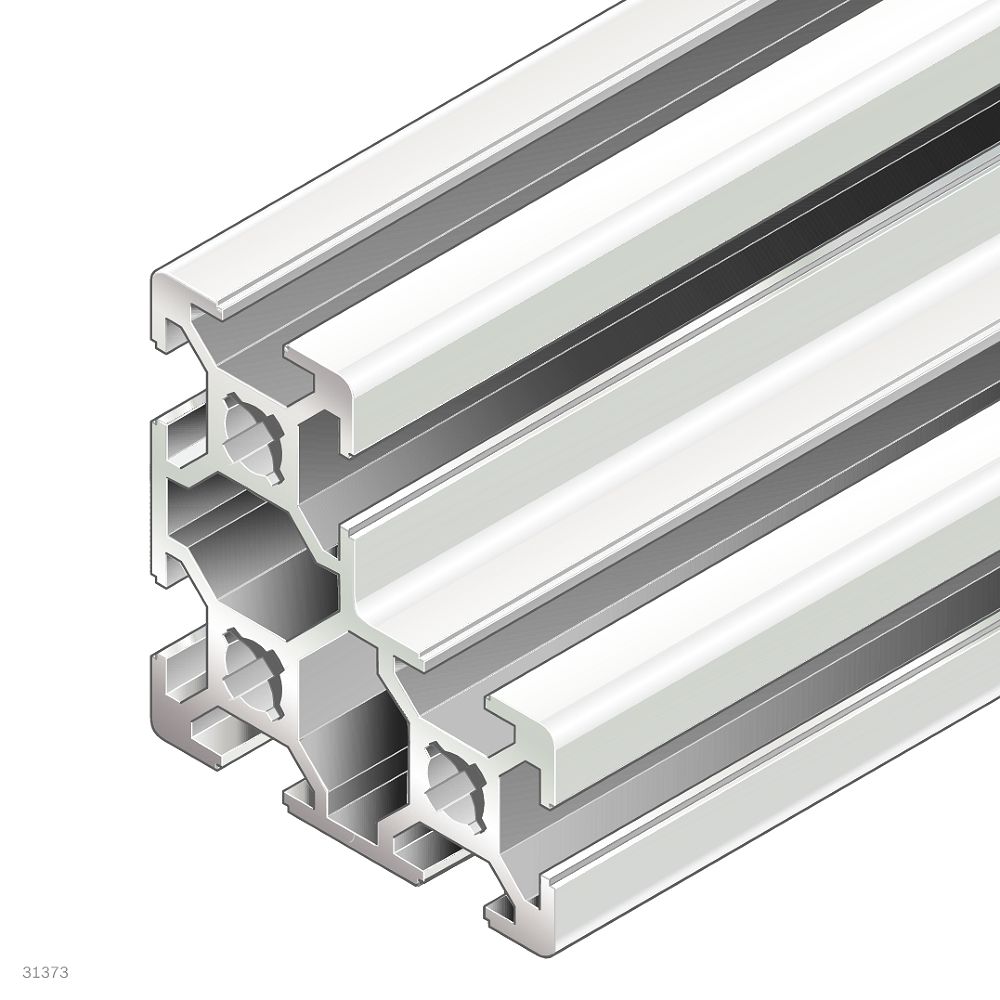

Strebenprofile Nut 6 R20Profile 20x20 bis 20x60, kompaktes Leichtsystem für kleine Gestelle

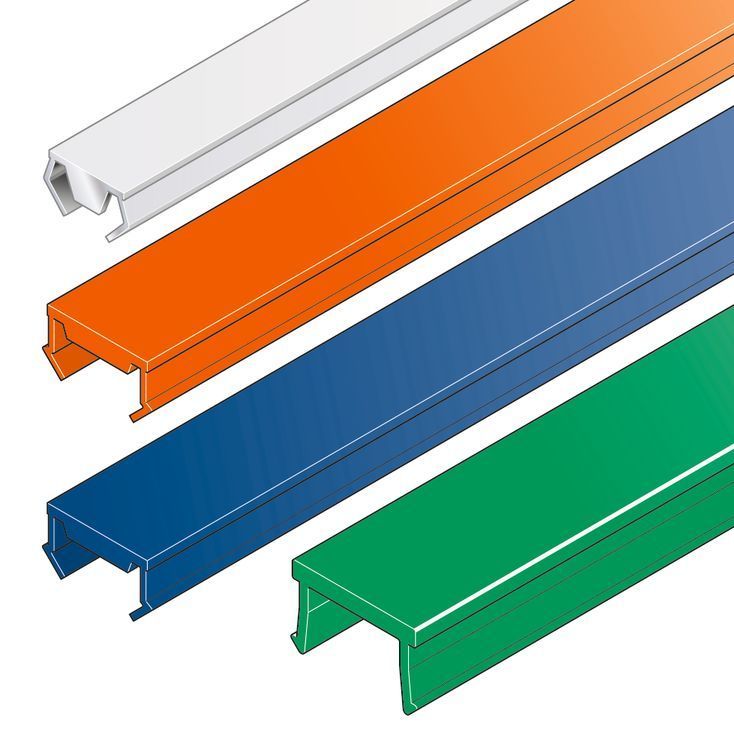

AbdeckprofileNutabdeckung in PVC und Aluminium, Nut 6/8/10, mehrere Farben

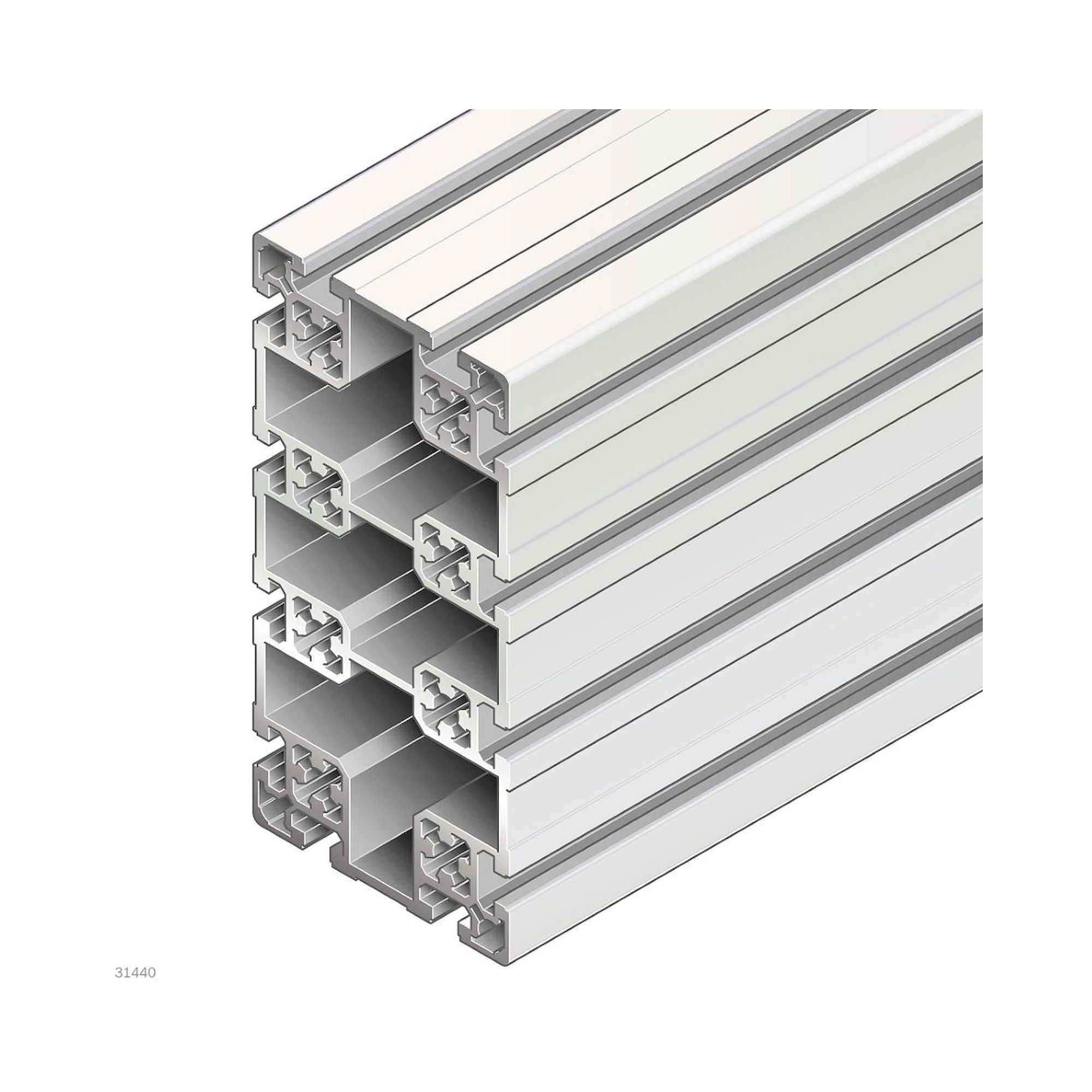

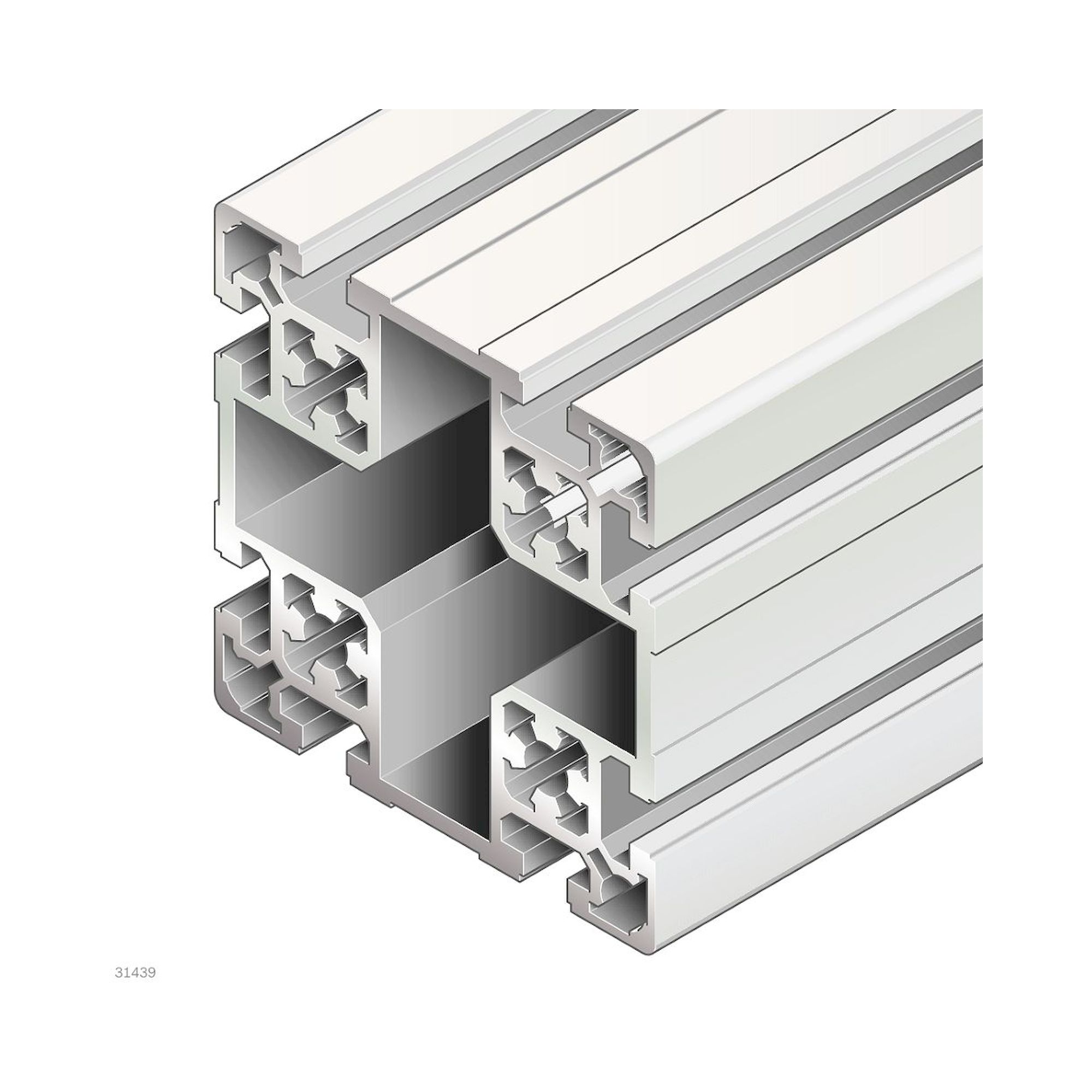

Strebenprofile Nut 10 R50Schwerlastprofile 50x50 bis 100x200 mm für tragende Konstruktionen

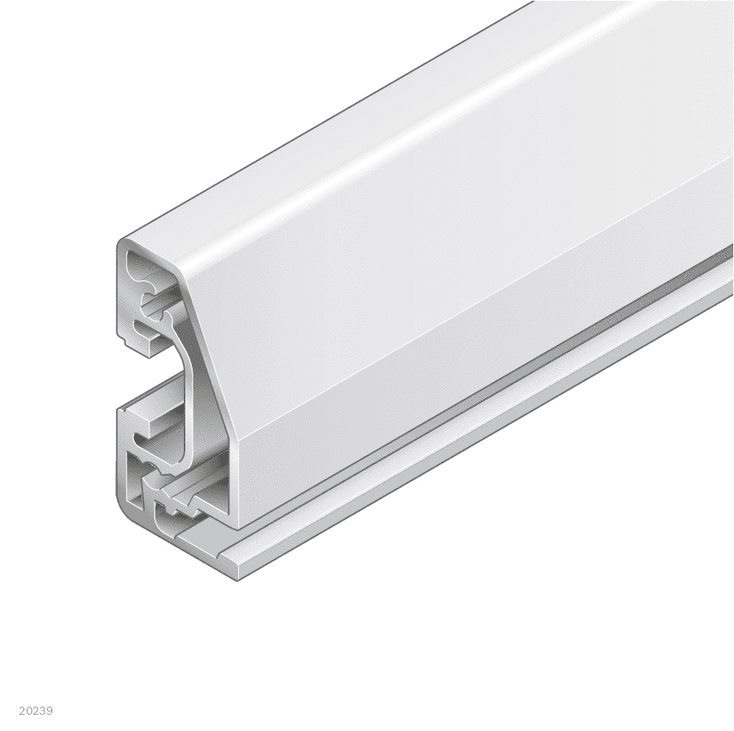

Rahmenprofil 22,5x45Schmales Rahmenprofil mit Eckwinkel für Kabinenverkleidungen

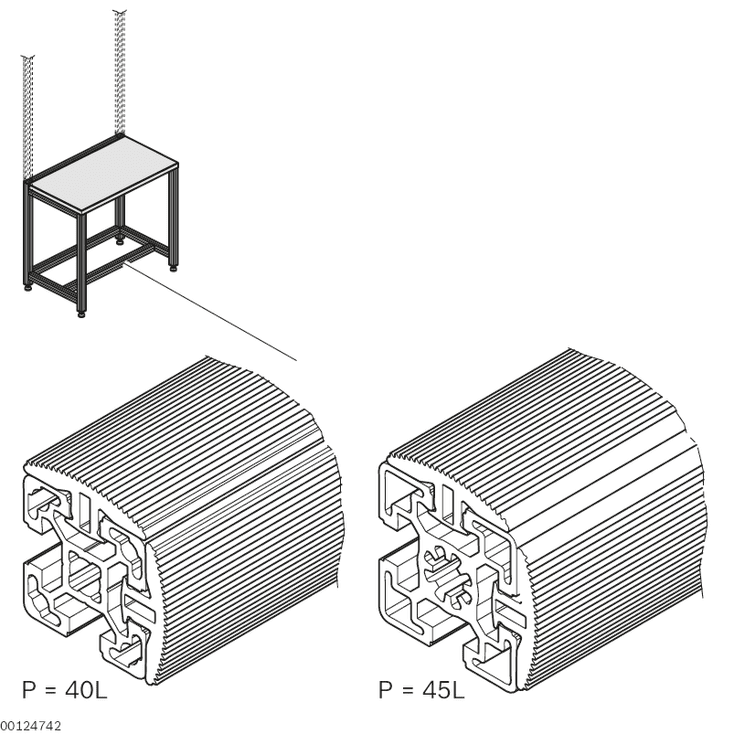

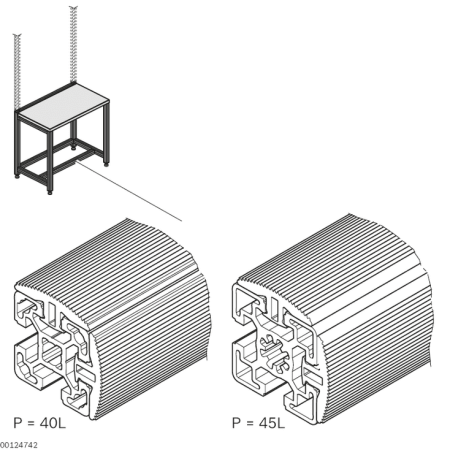

GummiprofilFußauflage 10N für Nut-10-Profile, vibrationsdämpfend

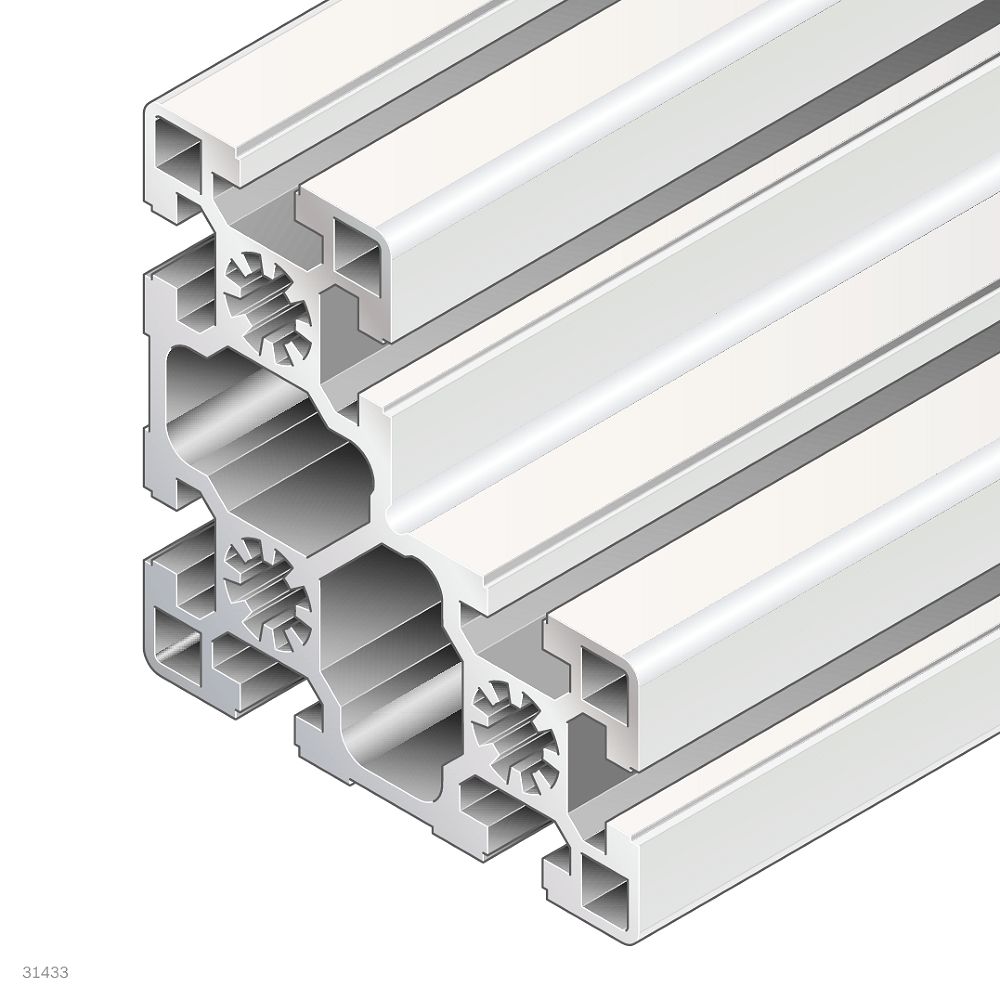

Strebenprofile Nut 10 R45Umfangreichste Reihe: 45x45 bis 90x270, über 300 Artikel

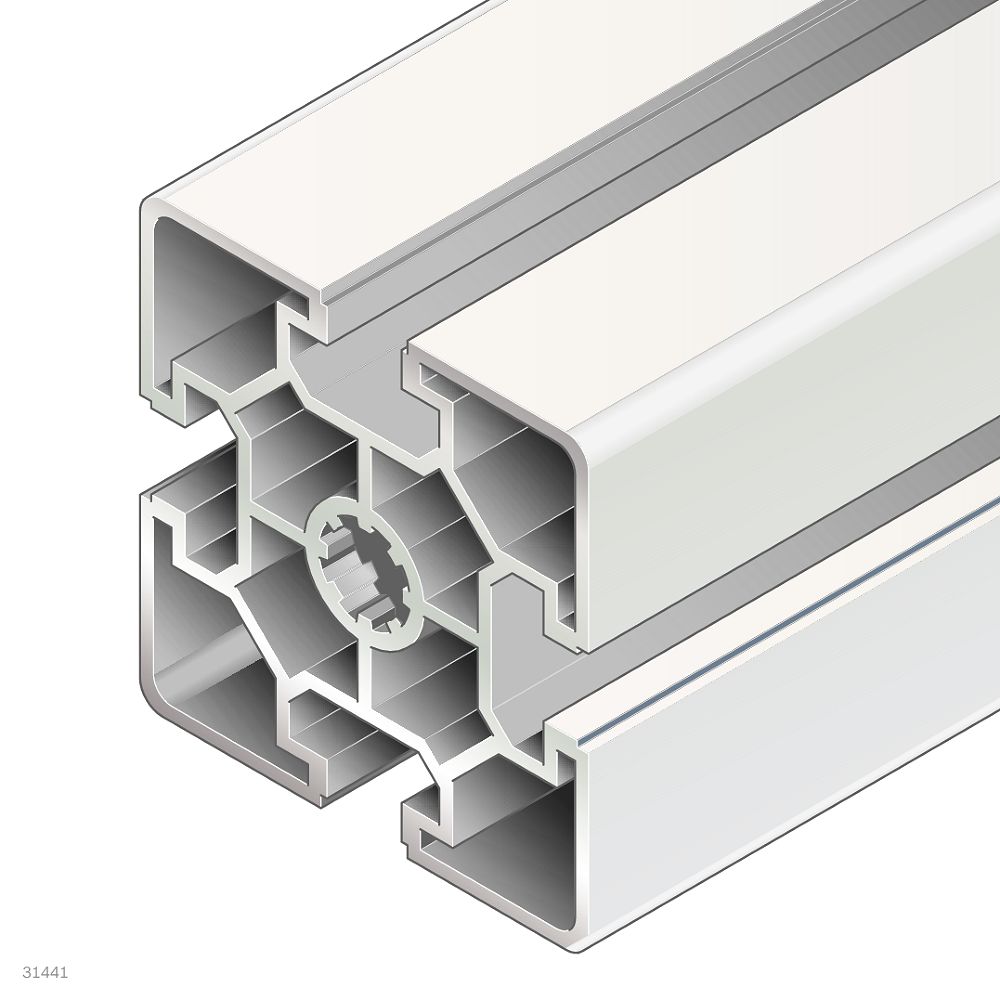

Strebenprofile Nut 10 R60Profile 60x60 und 60x90, für mittlere bis schwere Traganforderungen

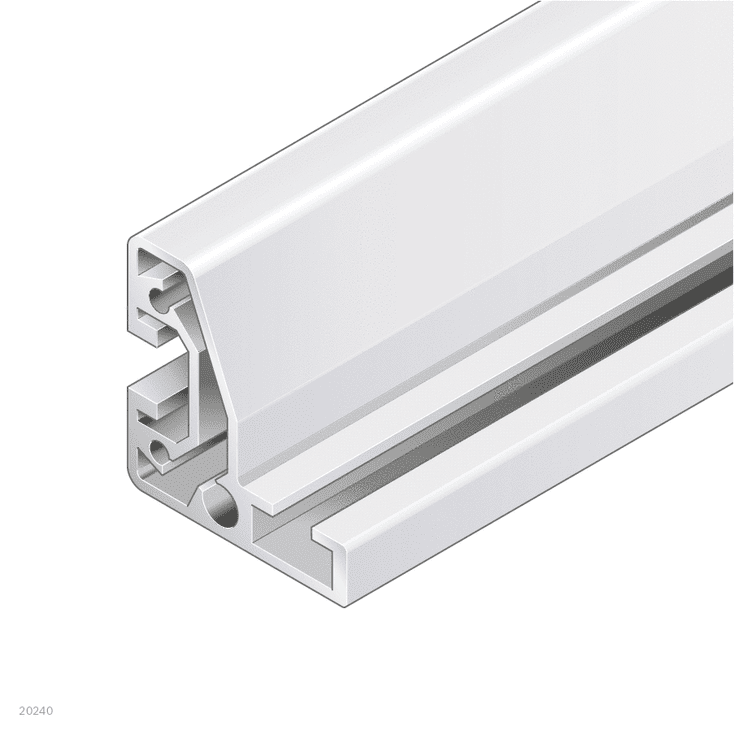

WinkelprofilL-förmiges Profil für Eckanschlüsse und Rahmenverstärkungen

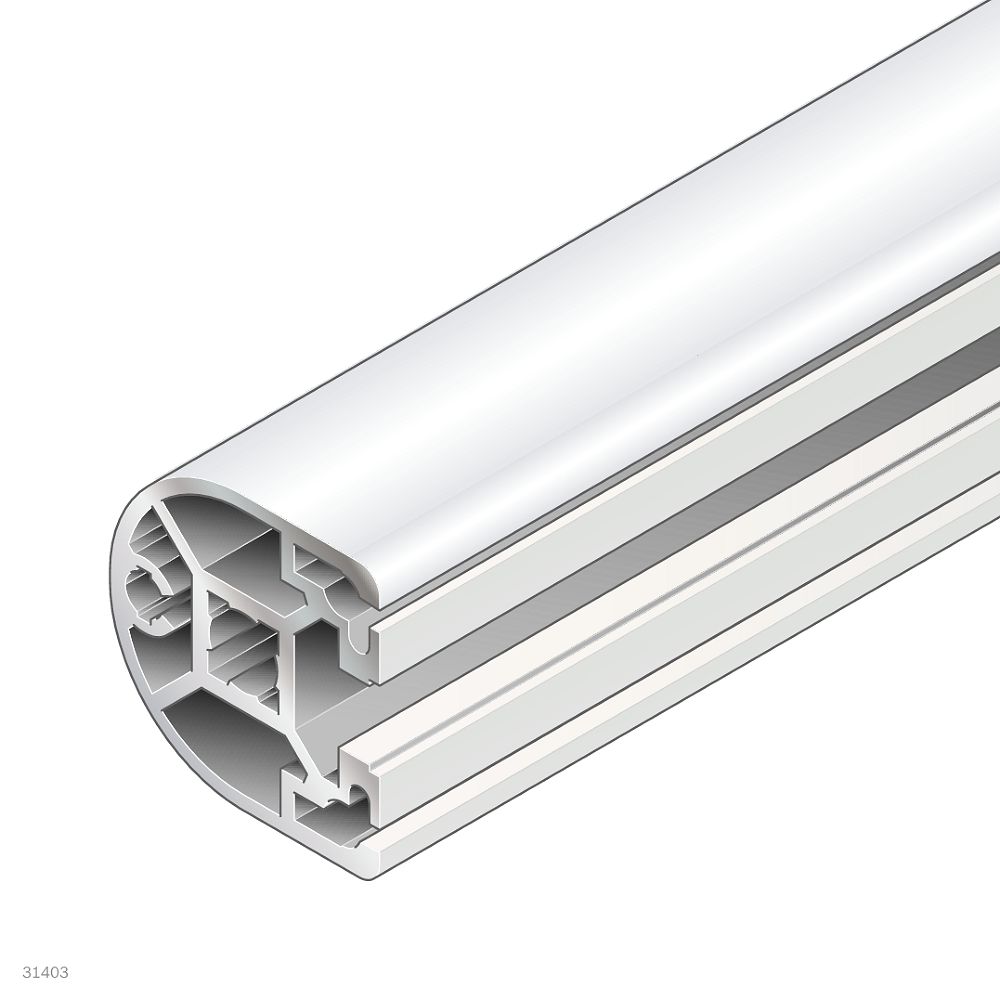

Strebenprofile Nut 10 R40Profile 40x40 bis 80x160, Standardreihe für Montagegestelle

Strebenprofil Bosch Rexroth118 Profilschnitte aller Rastermaße, als Zuschnittartikel

Nutgröße	Raster	Profilquerschnitte	Typische Anwendung
Nut 6	R20	20x20 bis 20x60 mm	Leichte Gestelle, Schutzabdeckungen

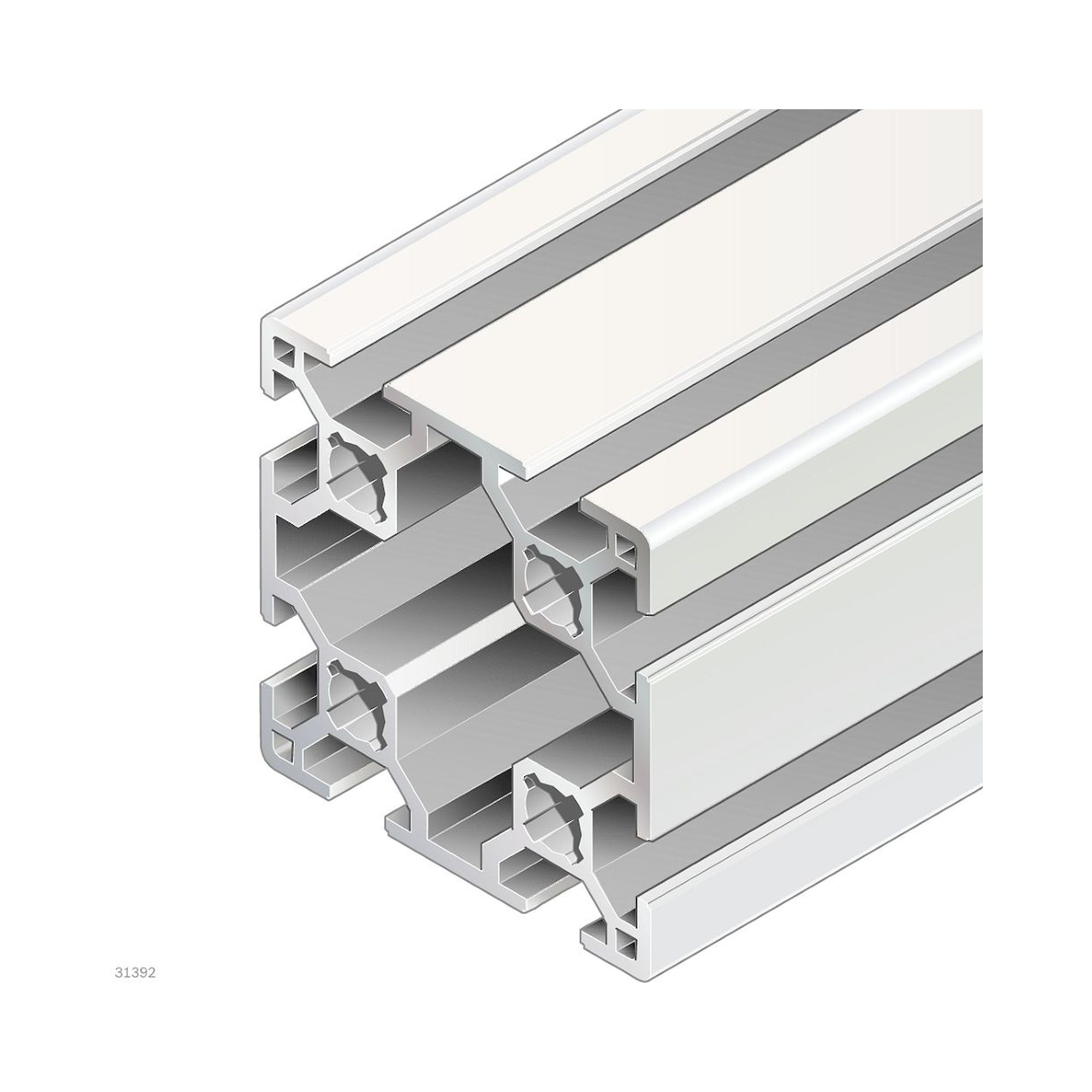

Nut 8	R30	30x30 bis 60x60 mm	Arbeitsplatzsysteme, Montagegestelle
Nut 10	R40	40x40 bis 80x160 mm	Mittelschwere Maschinenkonstruktionen
Nut 10	R45	22,5x45 bis 90x270 mm	Transferlinien, Förderrahmen, 300+ Artikel
Nut 10	R50	50x50 bis 100x200 mm	Schwerlastkonstruktionen
Nut 10	R60	60x60 bis 60x90 mm	Mittlere bis schwere Tragaufgaben

Standardlängen reichen je nach Profilreihe bis 5600 mm oder 6070 mm. Zuschnittartikel (Bestellnummern mit Suffix "Zuschnittpreis") erlauben die millimetergenaue Konfektionierung, z.B. 1000-mm-Abschnitte als Einzelartikel. Die Profilschiene 30x45C ist in Standardlängen 5600 mm, 6070 mm und 6170 mm sowie als Zuschnittartikel lieferbar. Gummiprofile (Fußauflage 10N) werden ebenfalls als Meterware und als Zuschnitt auf Länge 1000 mm angeboten.

Typische Einsatzbereiche: Aufbau modularer Arbeitsplatzsysteme und Montagegestelle in der Elektronik- und Automobilfertigung, Konstruktion von Maschinenverkleidungen und Schutzzäunen, Integration von Fördertechnik-Rahmen und Transferlinien (TS 2plus, VarioFlow+) sowie Errichtung von Laboreinrichtungen, Lagersystemen und Reinraumgestellen. Das durchgängige Nutprinzip erlaubt nachträgliche Erweiterungen ohne Neuplanung.
