Strebenprofil 45x90, Länge 6070 mm, Aluminium eloxiert, ESD - Bosch Rexroth 3842553622

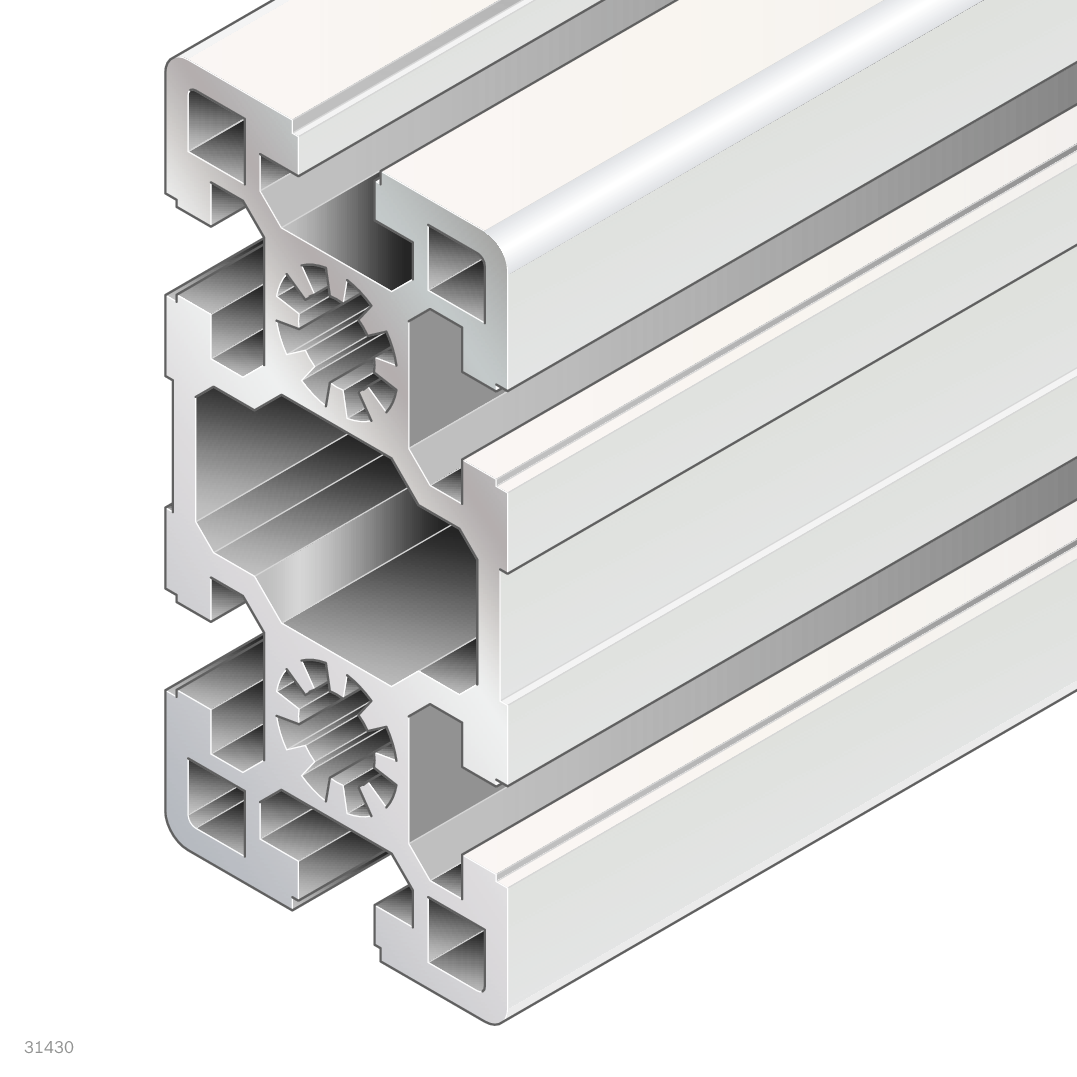

Strebenprofil 45x90, Länge 6070 mm, Aluminium eloxiert, ESD - Bosch Rexroth 3842553622 Maßzeichnung 3842553622

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Strebenprofil 45x90, Länge 6070 mm, Aluminium eloxiert, ESD - Bosch Rexroth 3842553622

Bosch Rexroth ✓ Originalprodukt Neuware Made in Germany

Strebenprofil 45x90 mm im Rastermaß 45 mm aus eloxiertem Aluminium, Länge 6070 mm, ESD-geeignet. Sechs offene Nuten und Profilnut 10 ermöglichen flexible Verbindungen in alle Richtungen. Lieferung als Einzelstange in Standardlänge, empfohlenes Zubehör: Abdeckkappen 45x90.

Netto
375,46 €
zzgl. MwSt.
446,80 € inkl. 19 % MwSt., zzgl. Versand
Artikel BRR-3842553622
Hersteller-Nr. 3842553622
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF) 8 Dokumente, alle unter Downloads
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Strebenprofil 45x90 von Bosch Rexroth ist ein Strukturprofil aus eloxiertem Aluminium für den Aufbau von Montage- und Transfersystemen. Mit einem Rastermaß von 45 mm, sechs offenen Nuten und der Profilnut 10 lässt sich das Profil werkzeugarm mit dem gesamten Bosch-Rexroth-Aluminium-Profilsystem kombinieren. Die ESD-Eignung macht es geeignet für elektrostatisch geschützte Arbeitsplatzsysteme. Lieferzustand: Einzelstange, Länge 6070 mm.

  • Sechs offene Nuten für Verbindungen in X-, Y- und Z-Richtung
  • ESD-geeignet - einsetzbar in elektrostatisch geschützten Bereichen
  • Hohe Biegesteifigkeit: Flächenträgheitsmoment lx 124,6 cm⁴, ly 32,8 cm⁴
  • Eloxiertes Aluminium: korrosionsbeständig, leicht, langlebig
  • Kompatibel mit Abdeckkappen 45x90 in signalgrau und schwarz

Technische Daten

EigenschaftWert
Querschnitt45x90 mm
Länge [L]6070 mm
Rastermaß45 mm
Profilnut10
Offene Nuten6
ProfiltypStandard
MaterialAluminium, eloxiert
FarbeNatur
ESDja
Profilfläche [A]15,4 cm²
Masse [m]4,2 kg/m
Gewicht (Stange)25,9 kg
Flächenträgheitsmoment [lx]124,6 cm⁴
Flächenträgheitsmoment [ly]32,8 cm⁴
Widerstandsmoment [Wx]27,7 cm³
Widerstandsmoment [Wy]14,6 cm³
Torsionsträgheitsmoment [It]15,4 cm⁴
Torsionswiderstandsmoment [Wt]6,61 cm³
LieferzustandEinzelstange in Standardlänge
Verpackungseinheit1
Empfohlenes ZubehörAbdeckkappe 45x90 signalgrau, Abdeckkappe 45x90 schwarz, Abdeckkappe mit Loch 45x90 signalgrau, Abdeckkappe mit Loch 45x90 schwarz
Gewicht25,9 kg
HerstellerBosch Rexroth
Hersteller-Nr.3842553622
Zolltarifnummer76042100
GPSR HerstellerdatenBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
Höhe6070 mm
