Führungsprofil LF20S, 6070 mm, Nut 10, 4,3 kg - Bosch Rexroth 3842557958
Datenblatt (PDF)
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Aluminium-Führungsprofil der Baureihe LF20S für die Laufrollenführung in der Montage- und Automatisierungstechnik. Das Profil mit 6070 mm Länge und Nut 10 wird in einer Packeinheit von 5 Stück (Liefereinheit 6) geliefert und erfordert Zylinderschrauben DIN 7984 M8x45 zur Montage. Mit einem Flächenträgheitsmoment von 103,2 cm⁴ in Z-Richtung bietet es hohe Biegesteifigkeit für präzise Linearführungsaufgaben.

Führungsprofil LF20S, 6070 mm, Nut 10, 4,3 kg - Bosch Rexroth 3842557958

BOSCH REXROTH Originalprodukt
B2B Nettopreis
6.641,27 € 5.580,90 €
exkl. Versandkosten
Artikel BRR-3842557958
Hersteller-Nr. 3842557958
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842557958
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-3842557958

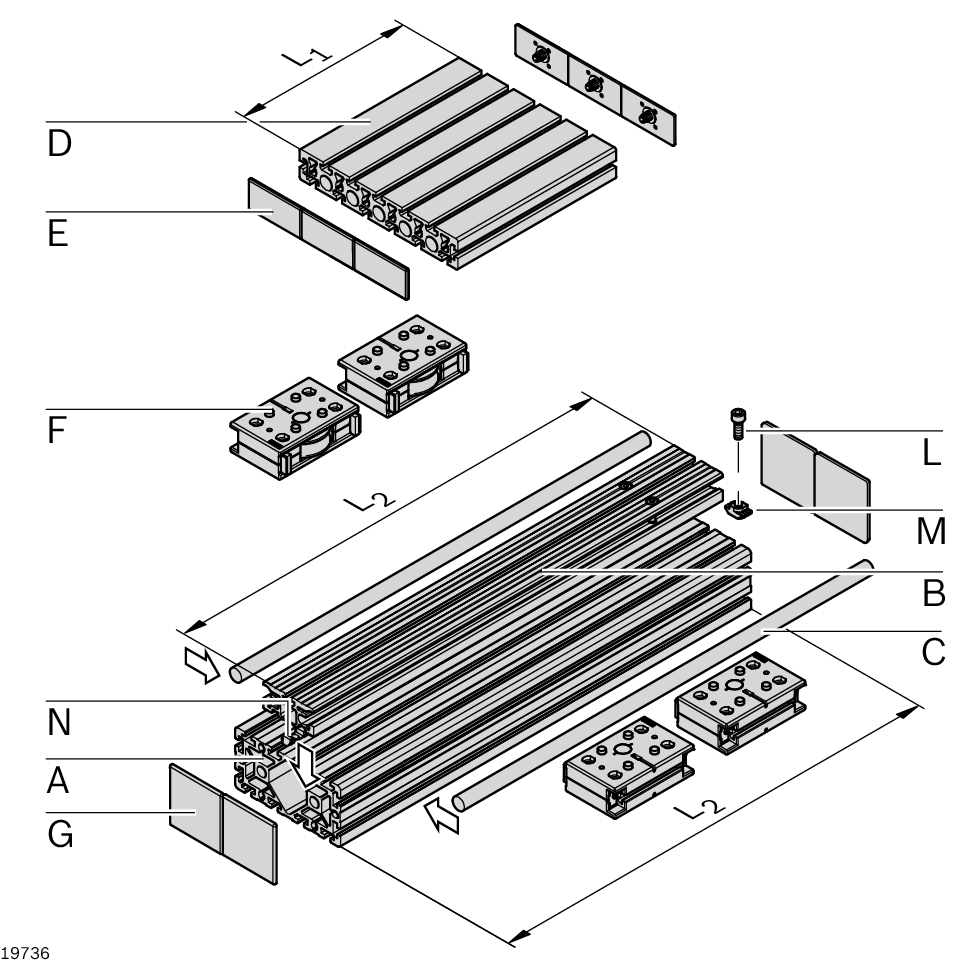

Das Führungsprofil LF20S mit 6070 mm Länge ist ein tragendes Strukturelement der Laufrollenführung LF20S von Bosch Rexroth. Die Profilfläche von 1593 mm² und die hohen Flächenträgheitsmomente sorgen für die nötige Steifigkeit in Handhabungs- und Montageautomation. Zur Befestigung sind Zylinderschrauben DIN 7984 M8x45 sowie passende Hammermuttern M8 (Nut 10 mm) und Nutensteine erforderlich.

  • Hohe Biegesteifigkeit: Flächenträgheitsmoment lz = 103,2 cm⁴, ly = 29,4 cm⁴
  • Große Nennlänge 6070 mm für lange Verfahrwege ohne Verbindungsstöße
  • Profilnut 10 für systemkonforme Nut-10-Verbindungstechnik
  • Lieferung als Packeinheit in Standardlänge (VE 5, LE 6) - direkt lagerhaltig

Technische Daten

EigenschaftWert
Länge [L]6070 mm
Profilfläche [A]1593 mm²
Flächenträgheitsmoment ly29,4 cm⁴
Flächenträgheitsmoment lz103,2 cm⁴
Masse je Profil [m]4,3 kg
Profilnut10
LieferzustandPackeinheit in Standardlänge
Liefereinheit6
Verpackungseinheit5
Erforderliches ZubehörZylinderschraube DIN 7984 M8x45, Hammermutter M8 Nut 10 mm, Nutenstein
Gewicht (Packeinheit)144,7 kg
Weitere Informationen
Hersteller-Nr. 3842557958
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 144.700000
Höhe 6070 mm
Zolltarifnummer 76042100
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
