Linearführungen von Bosch Rexroth sind präzise mechanische Grundelemente zur geradlinigen Führung beweglicher Bauteile in industriellen Anwendungen. Die Systeme wie LF6C, LF12C, LF12S und LF20C werden hauptsächlich in der Automatisierungstechnik, im Maschinenbau, in Fertigungsanlagen und bei ESD-Arbeitsplatzsystemen eingesetzt. Typische Anwendungsbereiche umfassen Montageautomaten, Handhabungssysteme, Positioniereinrichtungen und flexible Arbeitsplätze in der Elektronikfertigung. Die robusten Führungsprofile gewährleisten dabei höchste Präzision und Wiederholgenauigkeit bei industriellen Bewegungsabläufen.

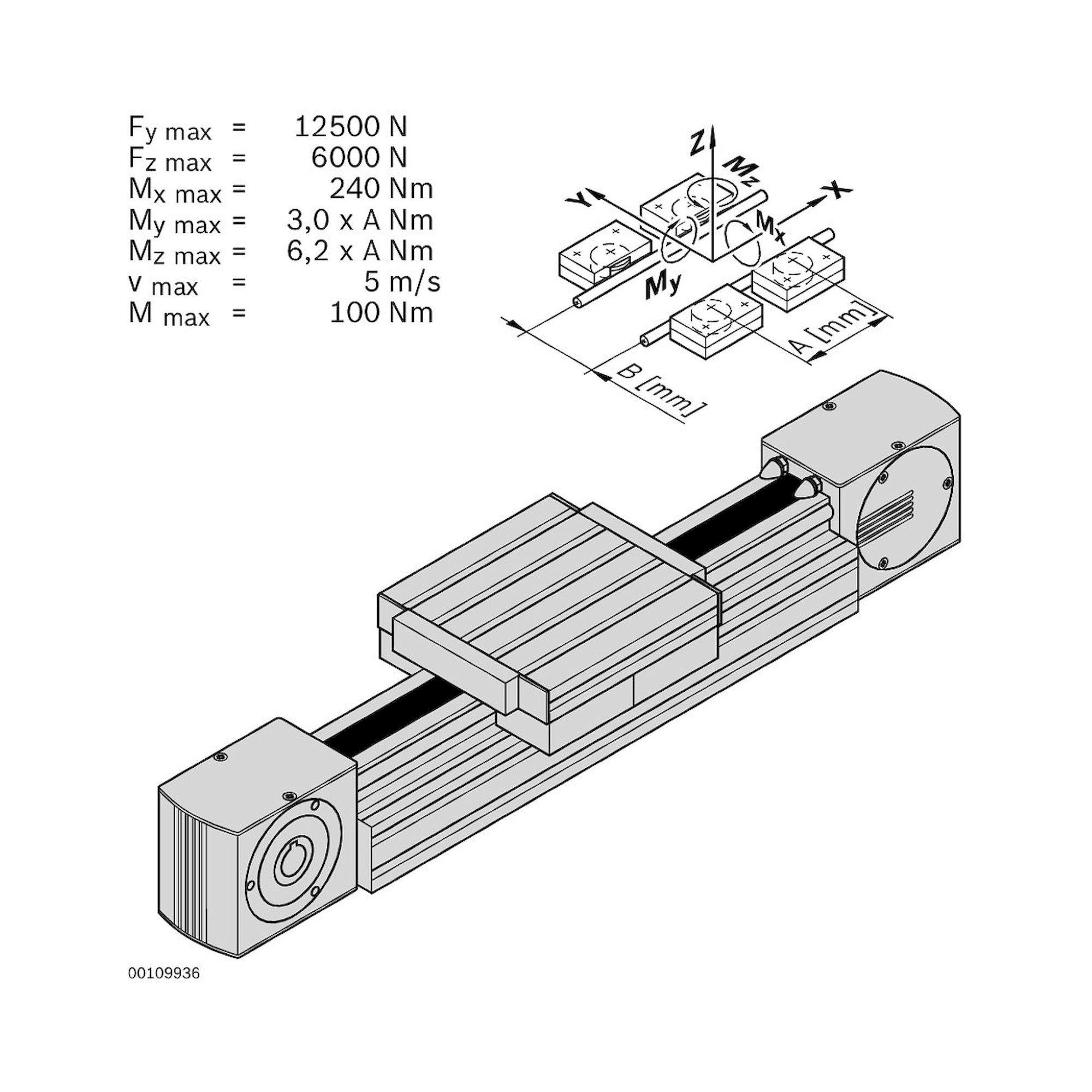

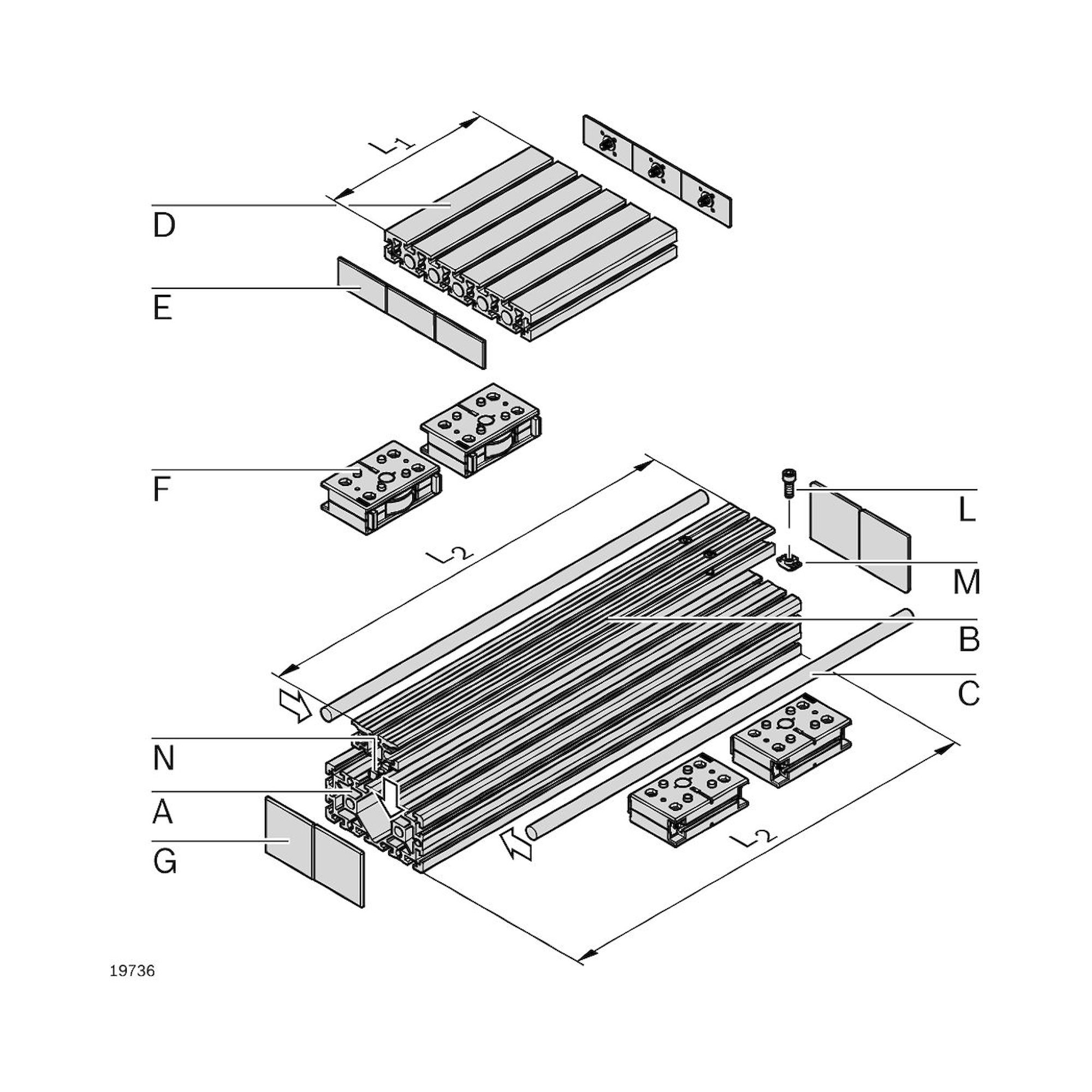

Die Auswahl erfolgt primär nach Profilgröße, Führungslänge und Belastbarkeit der jeweiligen LF-Serie. Verfügbare Größen reichen von LF6 für leichte Anwendungen bis LF20 für höhere Lasten, wobei Standardlängen wie 1000mm, 3000mm oder 6070mm angeboten werden. Entscheidende Faktoren sind die maximal zulässige Querkraft, die Führungsgenauigkeit nach DIN-Norm, das Spiel zwischen Läufer und Führungsschiene sowie die Umgebungstemperatur. Bei der Serie LF20S mit 6X6070mm Abmessungen sind zusätzlich die Montageart und die erforderliche Steifigkeit des Gesamtsystems zu berücksichtigen.

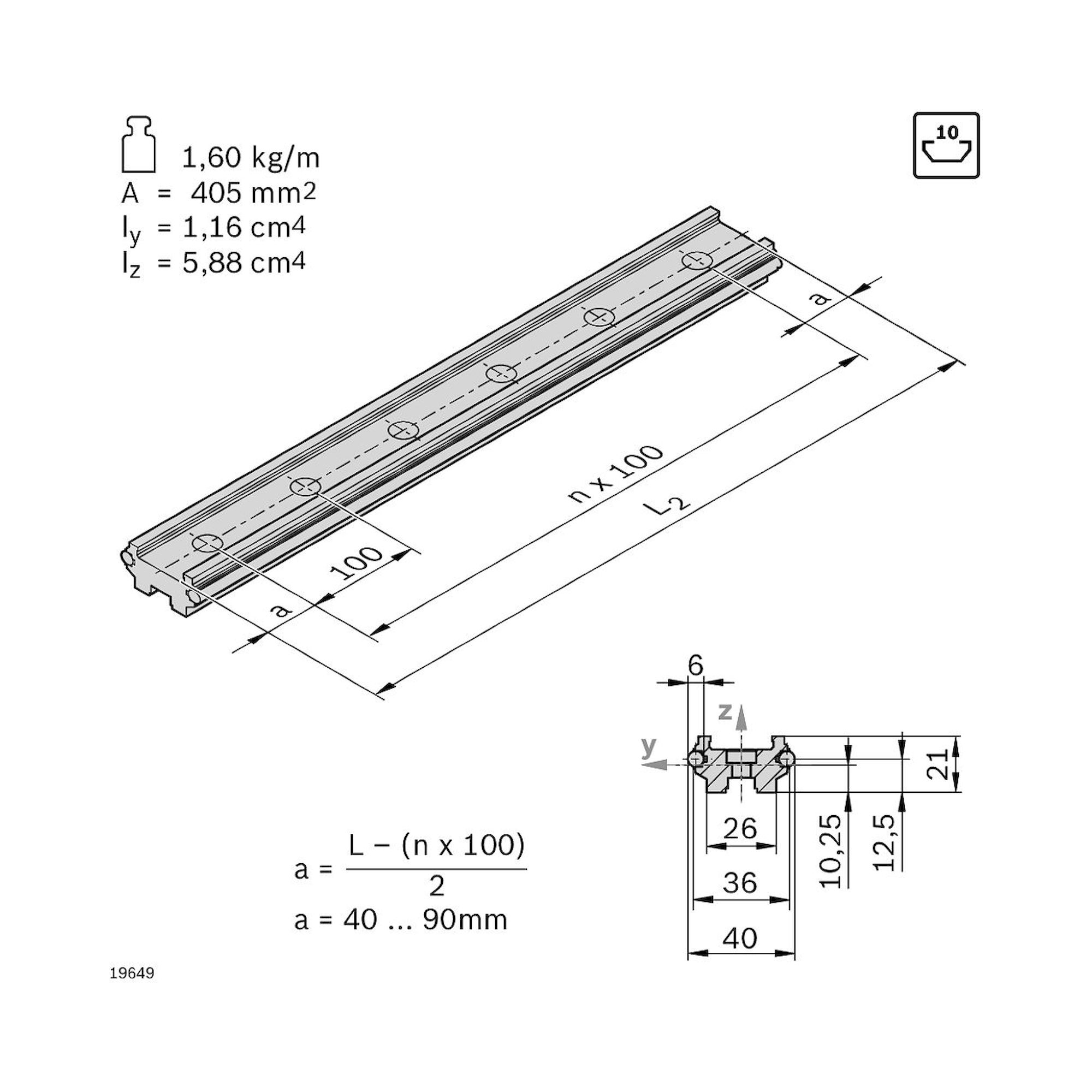

Bosch Rexroth Linearführungen entsprechen den einschlägigen DIN-Normen für mechanische Führungssysteme und erfüllen die Anforderungen der Maschinenrichtlinie 2006/42/EG. Die Führungsprofile werden nach DIN EN ISO 9001 Qualitätsstandards gefertigt und unterliegen den Toleranzvorgaben nach DIN ISO 2768. Für ESD-kritische Anwendungen müssen zusätzlich die Normen DIN EN 61340-5-1 und DIN EN 100015 beachtet werden. Die verwendeten Materialien entsprechen den Werkstoffnormen DIN EN 10088 für nichtrostende Stähle bei VA-Ausführungen wie dem Führungsprofil LF6S VA.

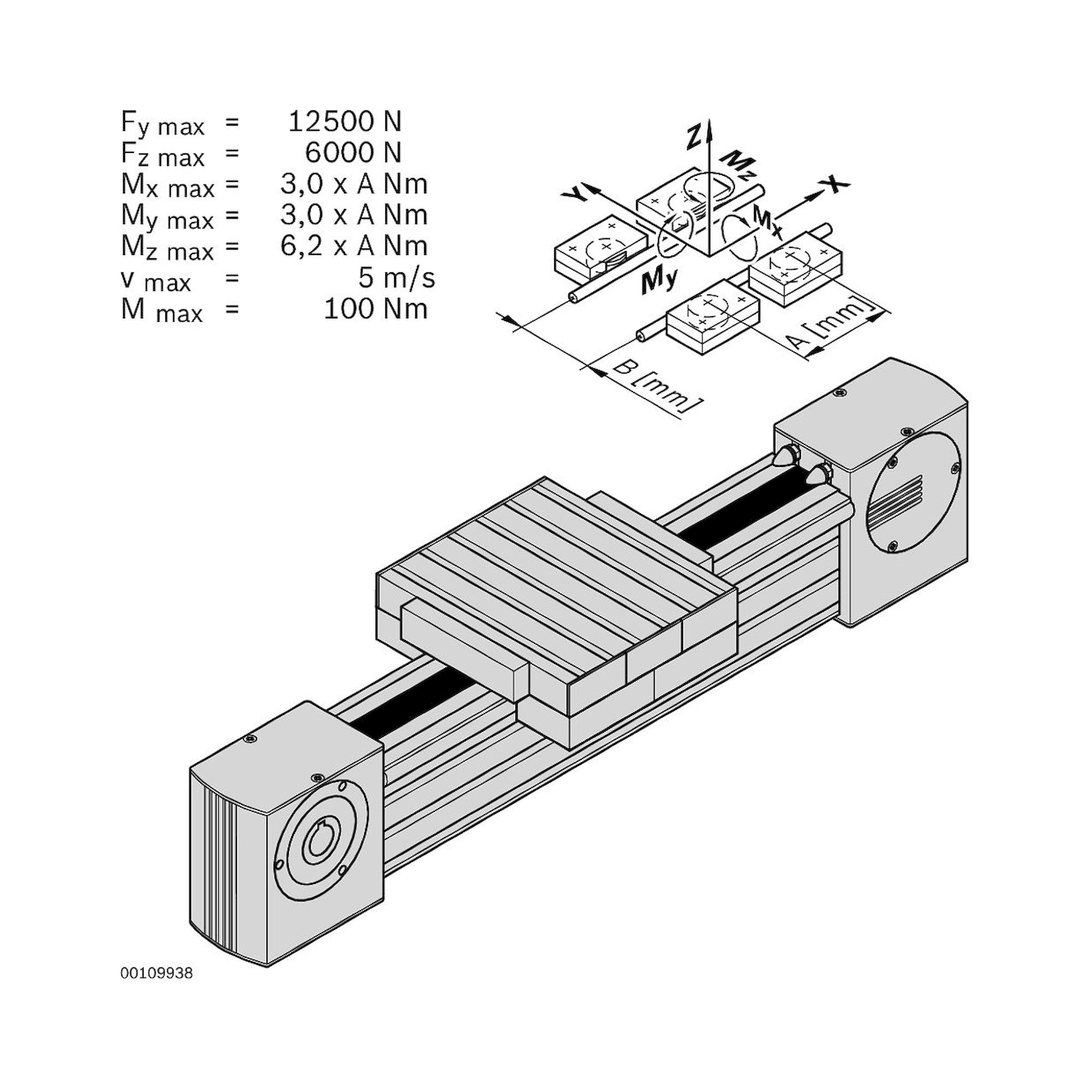

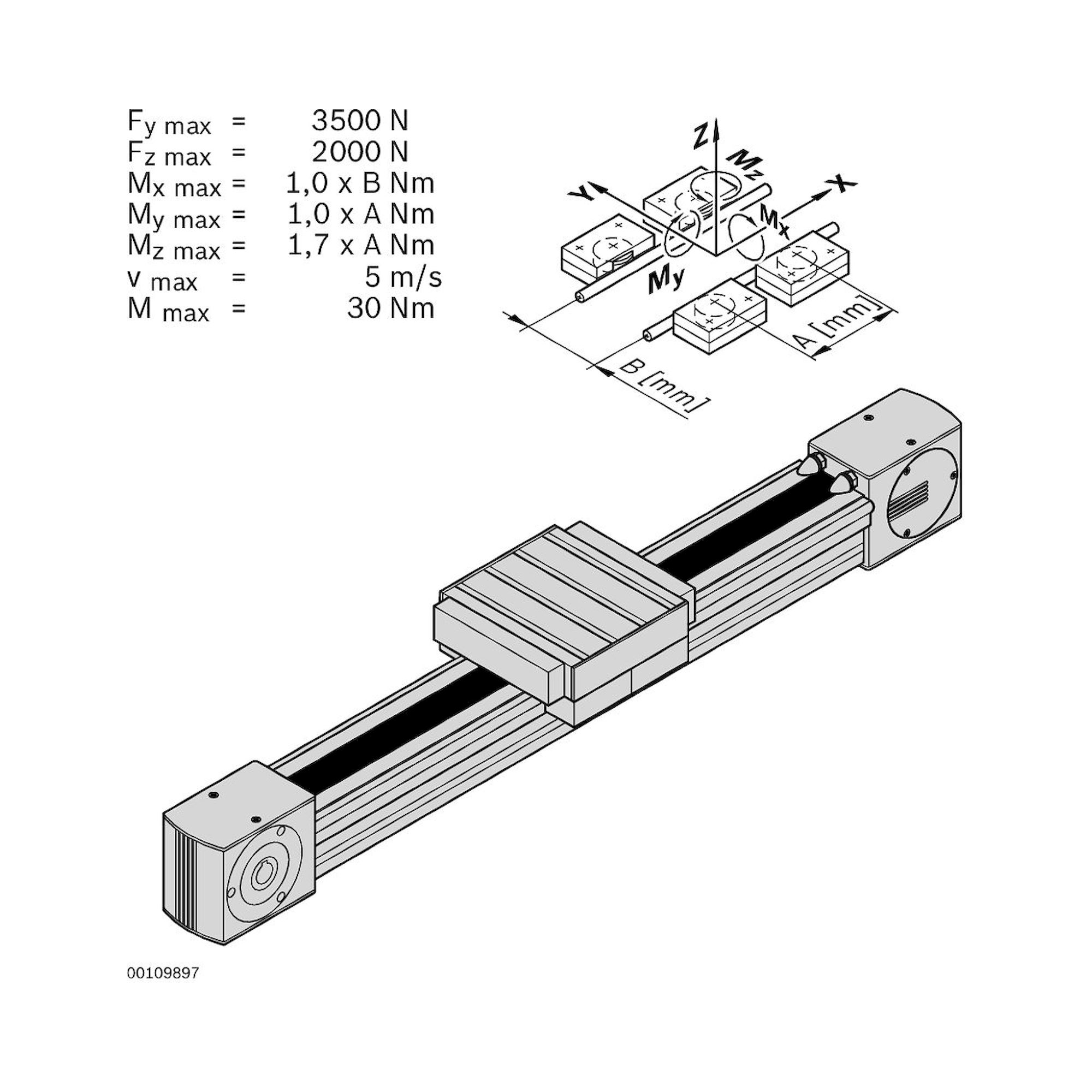

Die Unterschiede liegen in Profilgröße, Tragfähigkeit und Bauform der einzelnen LF-Serien. Die LF6C-Serie ist für leichte Anwendungen bis 50N Querkraft ausgelegt, während LF12C und LF12S mittlere Lasten bis 200N aufnehmen können, wobei die S-Variante eine kompaktere Bauform aufweist. Die LF20C-Serie erreicht Traglasten bis 500N und bietet die höchste Steifigkeit für schwere industrielle Anwendungen. Alle Varianten sind in Standardlängen von 1000mm verfügbar, unterscheiden sich jedoch in den Anschlussmaßen und der maximalen Verfahrgeschwindigkeit von 2m/s bei LF6 bis 5m/s bei LF20.

Die Installation erfordert eine ebene Montagefläche mit Ebenheitstoleranz IT7 nach DIN ISO 286 und Oberflächengüte Ra 1,6μm für optimale Führungsgenauigkeit. Führungsprofile wie LF20S 6X6070mm werden mittels T-Nutenstein oder Zylinderschrauben M6 im Profilsystem befestigt, wobei das Anzugsdrehmoment 8Nm nicht überschreiten darf. Die Parallelität zwischen mehreren Führungen muss ±0,1mm/m betragen, während der Höhenversatz unter ±0,05mm liegen sollte. Zusätzlich sind bei ESD-Arbeitsplätzen geerdete Verbindungselemente und leitfähige Schmiermittel nach DIN EN 100015 erforderlich.

Bosch Rexroth Linearführungen der LF-Serie erreichen standardmäßig Schutzart IP54 nach DIN EN 60529 und sind damit gegen Staub und Spritzwasser geschützt. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 85% ohne Kondensation. VA-Ausführungen wie LF6S VA können in korrosiven Umgebungen bis +120°C eingesetzt werden und erfüllen dabei Werkstoffklasse 1.4301 nach DIN EN 10088. Die zulässige Umgebungsbelastung umfasst Vibrationen bis 5g bei 10-2000Hz und Schockbelastungen bis 30g für 6ms Dauer nach DIN EN 60068-2-27.

Die Nachschmierung erfolgt alle 500 Betriebsstunden oder 6 Monate mit Fett nach DIN 51502 KPF2K-20, wobei bei kontinuierlichem Betrieb über 16h täglich ein 4-Wochen-Intervall einzuhalten ist. Die rechnerische Lebensdauer beträgt bei Nenntragkraft L10h = 20000h entsprechend DIN ISO 14728 für Wälzführungen. Verschleißprüfungen sind alle 2000 Betriebsstunden durch Messung des Führungsspiels mit Messuhr durchzuführen, wobei eine Spielzunahme über 0,1mm den Austausch erfordert. Die Führungsschienen wie LF20C erreichen unter Normalbedingungen eine Gebrauchsdauer von 15-20 Jahren bei ordnungsgemäßer Wartung und Einhaltung der Belastungsgrenzen.

Bosch Rexroth bietet passende Antriebskomponenten wie Zahnriemen der AT-Serie und Synchronwellen für komplette Linearantriebe. Verfügbare Zahnriemen umfassen 25AT5, 30AT10 und 50AT10 Ausführungen mit 50000 Nm Nenndrehmoment für verschiedene Geschwindigkeitsanforderungen. Die Synchronwelle LF20S/C KF 140R mit 1000mm Länge ermöglicht präzise Positionierung mit Wiederholgenauigkeit ±0,05mm nach DIN ISO 230-2. Diese Komponenten sind optimal auf die Führungsserien abgestimmt und gewährleisten eine Systemlebensdauer von mindestens 10 Millionen Zyklen bei kontinuierlichem Industriebetrieb.
