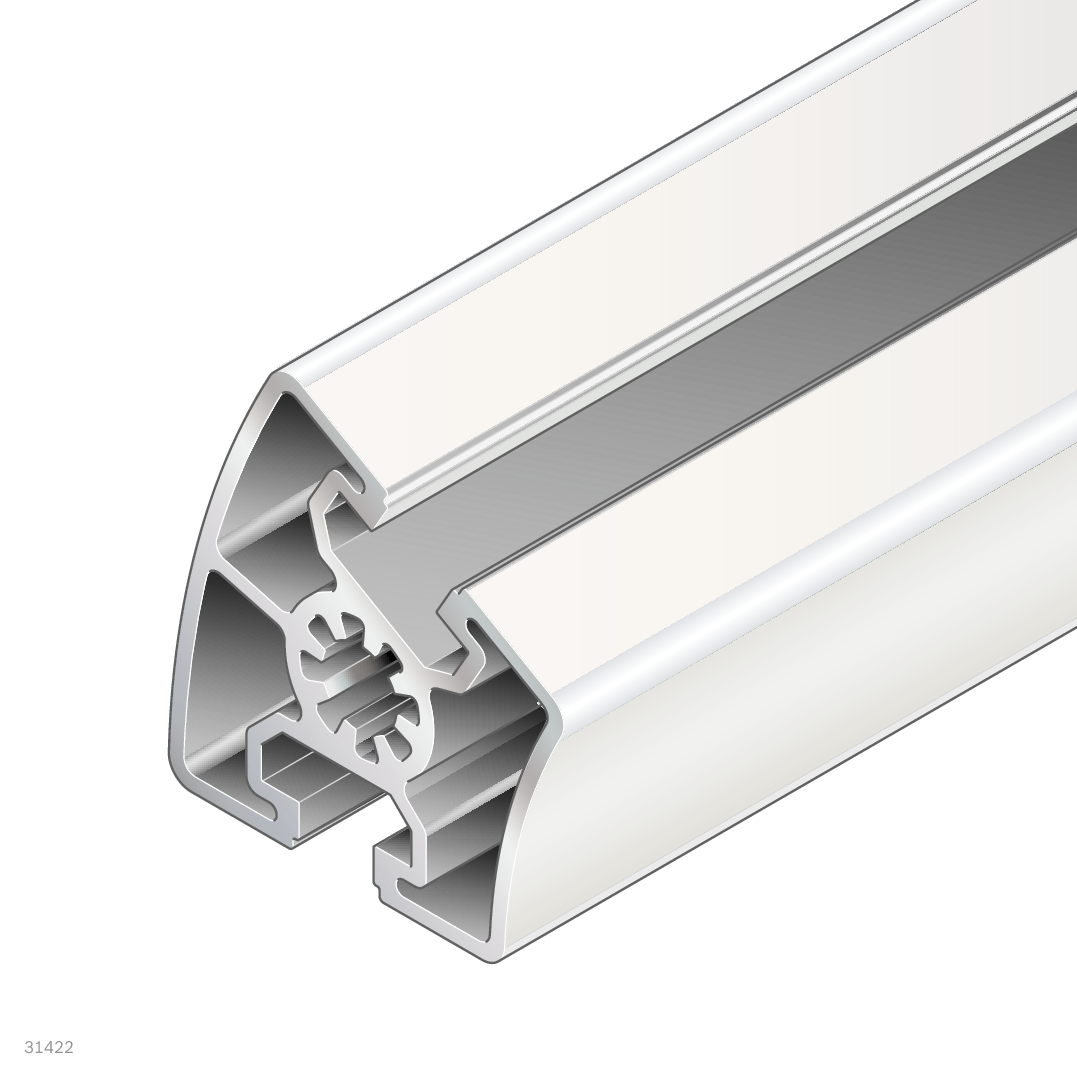

Strebenprofil 45x30°, 6070 mm, Aluminium eloxiert, Natur - Bosch Rexroth 3842558316
Datenblatt (PDF)
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Strebenprofil mit 45x30°-Querschnitt und 6070 mm Länge aus anodisiertem Aluminium für die Bosch Rexroth Montagetechnik. Zwei offene Nuten (Profilnut 10, Rastermaß 45 mm) ermöglichen flexible Anbindung an das 45er-Profil-System. Lieferung als Einzelstange in Standardlänge, Farbe Natur.

Strebenprofil 45x30°, 6070 mm, Aluminium eloxiert, Natur - Bosch Rexroth 3842558316

BOSCH REXROTH Originalprodukt
B2B Nettopreis
214,35 € 180,13 €
exkl. Versandkosten
Lieferbar Schneller Versand
Artikel BRR-3842558316
Hersteller-Nr. 3842558316
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842558316
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-3842558316

Das Strebenprofil 45x30° von Bosch Rexroth ist ein anodisiertes Aluminiumprofil mit 6070 mm Länge für den Aufbau von Montage- und Transfersystemen. Der 30-Grad-Profiltyp mit 45x45-mm-Abmessungen und zwei offenen Nuten bietet hohe Steifigkeit bei geringem Gewicht - geeignet für Schrägstreben, Aussteifungen und Rahmenkonstruktionen im 45er Rastersystem.

  • Querschnitt 45x30°, Rastermaß 45 mm - vollständig kompatibel mit dem Bosch Rexroth Profilsystem 45
  • Anodisiertes Aluminium: korrosionsbeständig, oberfläche langlebig, Farbe Natur
  • Zwei offene Nuten (Profilnut 10) für direkte Nutenverbinder und Befestigungselemente ohne Ablängen der Nut
  • Flächenträgheitsmomente lx 12,7 cm⁴ / ly 15,2 cm⁴ für präzise statische Auslegung
  • Masse 1,9 kg/m - geringes Eigengewicht erleichtert Handhabung und Montage

Technische Daten

EigenschaftWert
Querschnitt45x30°
Profiltyp30 Grad
Abmessungen45x45 mm
Länge [L]6070 mm
Rastermaß45 mm
Profilnut10
Offene Nuten2
MaterialAluminium, eloxiert
FarbeNatur
Profilfläche [A]6,9 cm²
Flächenträgheitsmoment in X-Richtung [lx]12,7 cm⁴
Flächenträgheitsmoment in Y-Richtung [ly]15,2 cm⁴
Widerstandsmoment in X-Richtung [Wx]5,0 cm³
Widerstandsmoment in Y-Richtung [Wy]5,3 cm³
Torsionsträgheitsmoment [It]6,6 cm⁴
Torsionswiderstandsmoment [Wt]5,7 cm³
Masse [m]1,9 kg/m
Gewicht (Stange)11,5 kg
LieferzustandEinzelstange in Standardlänge
Verpackungseinheit1
Empfohlenes ZubehörAbdeckkappe 45x30°, signalgrau; Abdeckkappe 45x30°, schwarz
Weitere Informationen
Hersteller-Nr. 3842558316
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 11.500000
Höhe 6070 mm
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Zolltarifnummer 76042100
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
