Bremsprüfelement TASS TR2, 6 bis 12 Nm - Bosch Rexroth 3609438122

Ein Schrauber, der im Bereich bis 12 Nm arbeitet, sollte regelmäßig gegen eine Referenz laufen, ohne dafür aus der Anlage auszubauen. Das Bremsprüfelement TASS TR2 6-12 Nm wird am eingebauten Schrauber angesetzt und prüft Drehmoment, Drehwinkel und Linearität in einem Lauf. Als zweite Baugröße der TASS Elemente ist TR2 mit Schlüsselweite 30 mm und 176,5 mm Länge l3 ausgeführt und wiegt 1,2 kg.

Vorteile

• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Sofortige Rückmeldung nach dem Prüflauf, eine Entscheidung über Freigabe oder Nachjustage ist direkt möglich
• Kennwerte M1 6 Nm und M2 12 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 15 Nm angegeben
• Baugröße TR2 mit 1,2 kg Gewicht und Schlüsselweite 30 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Regelmäßige Kontrolle von Einbauschraubern und Schraubspindeln mit Sollwerten von 6 bis 12 Nm
• Prüfen und Einstellen von Schraubern vor Produktionsstart oder nach Eingriffen an der Spindel
• Tägliche Validierung von Schraubstationen ohne Ausbau der Spindel

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR2 mit Elementen von 6 bis 35 Nm

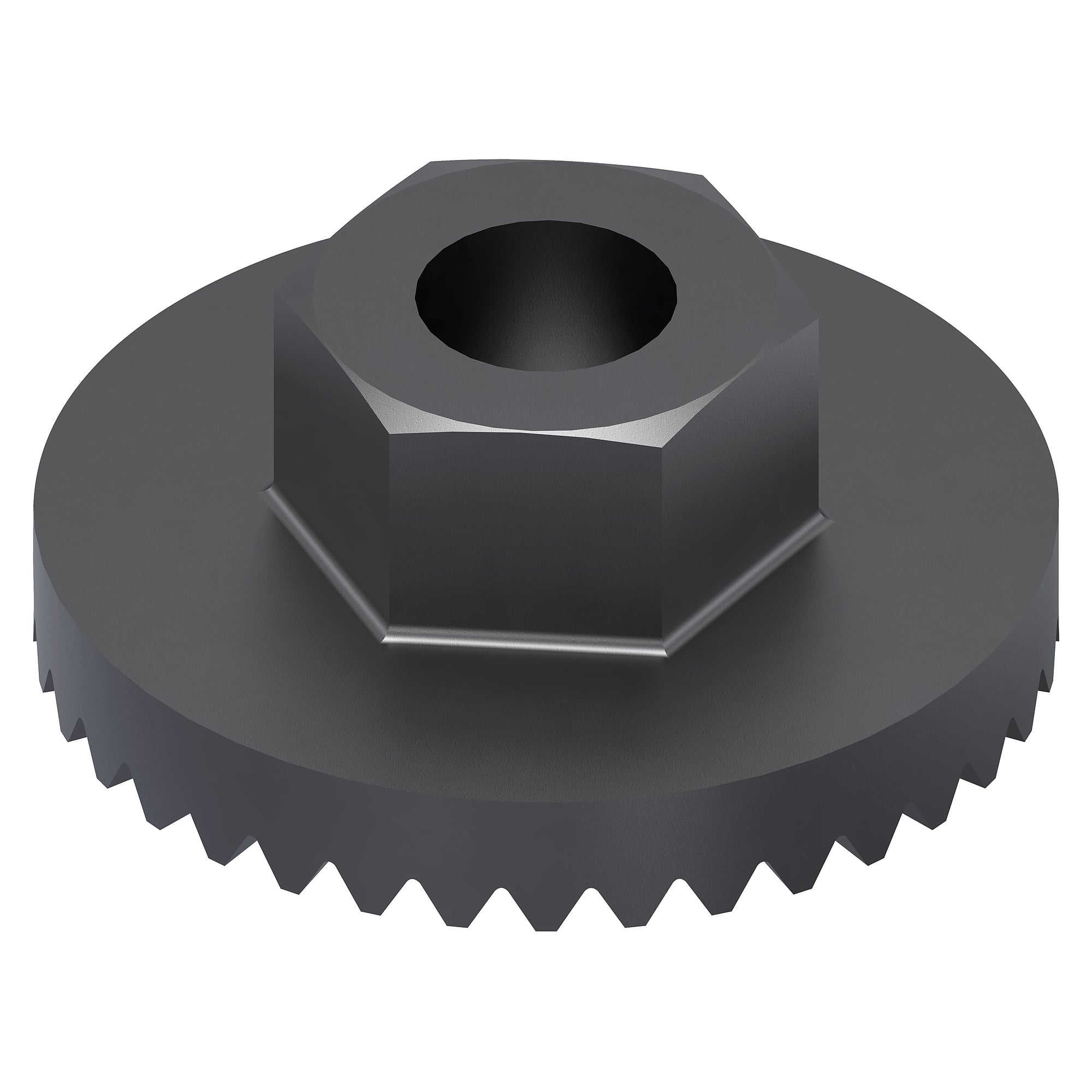

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)
• Aufnahme TASS FIX TR2 (Bosch Rexroth 3609438002) für den festen Einbau am Prüfplatz
