Bosch Rexroth Schraubtechnik
TASS Drehmomentprüfung

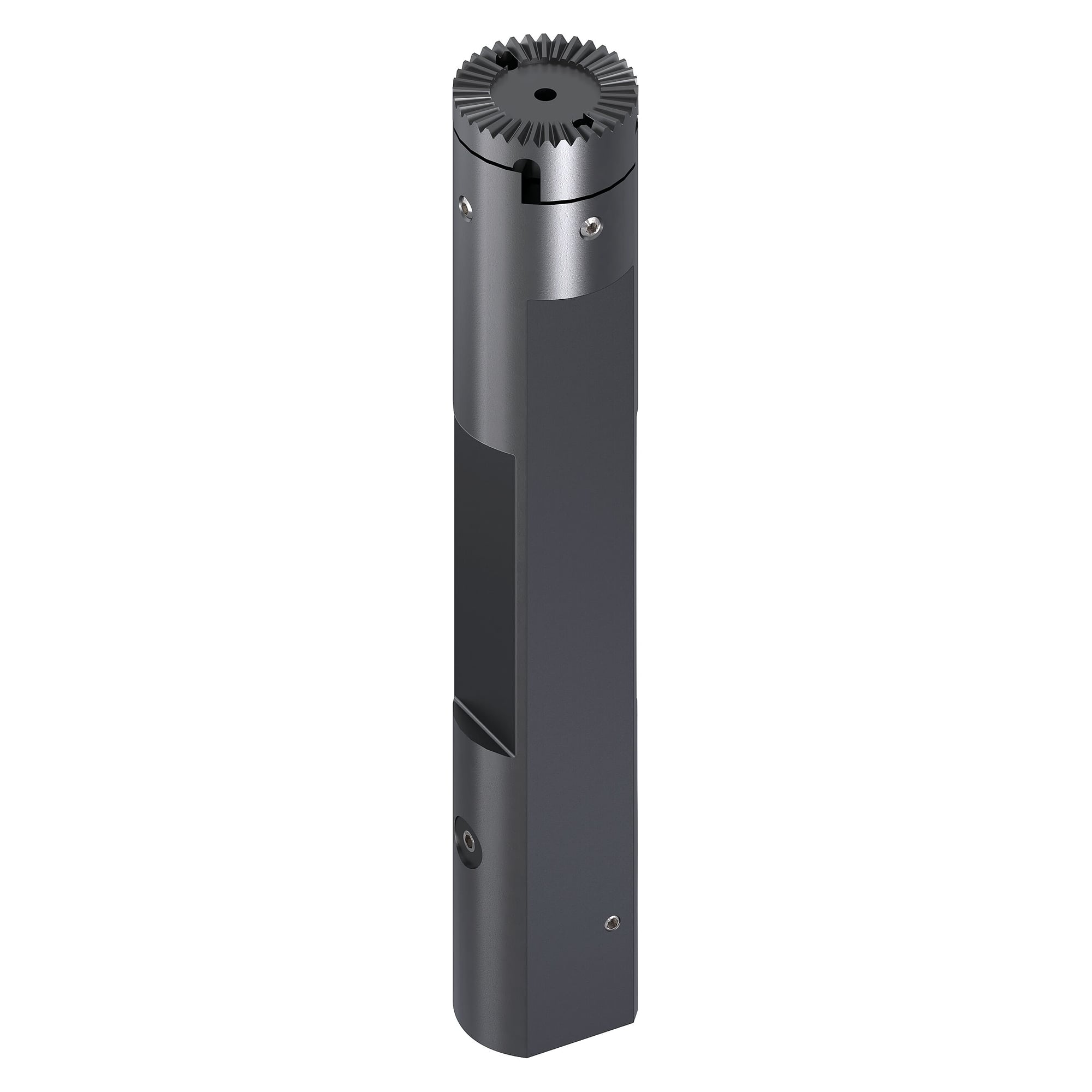

TASS (Tool Analysis and Setup System) dient zum Prüfen und Einstellen von Schraubern. Die Bremsprüfelemente TR1 bis TR4 bilden einen Schraubfall nach und erfassen Drehmoment, Drehwinkel und Linearität des eingebauten Schraubers in einem Lauf, Wechselteile passen die Aufnahme an Innen- oder Außensechskant, Torx oder Innengewinde an. Dazu kommen Einsteckwerkzeuge, Ladegerät und Akku. Die geprüften Schrauber selbst finden Sie unter Handschrauber und Schraubsysteme.
- 94 Artikel
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
TASS Drehmomentprüfung richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Auswahlkriterien
| Kriterium | Optionen | Hinweis |
|---|---|---|

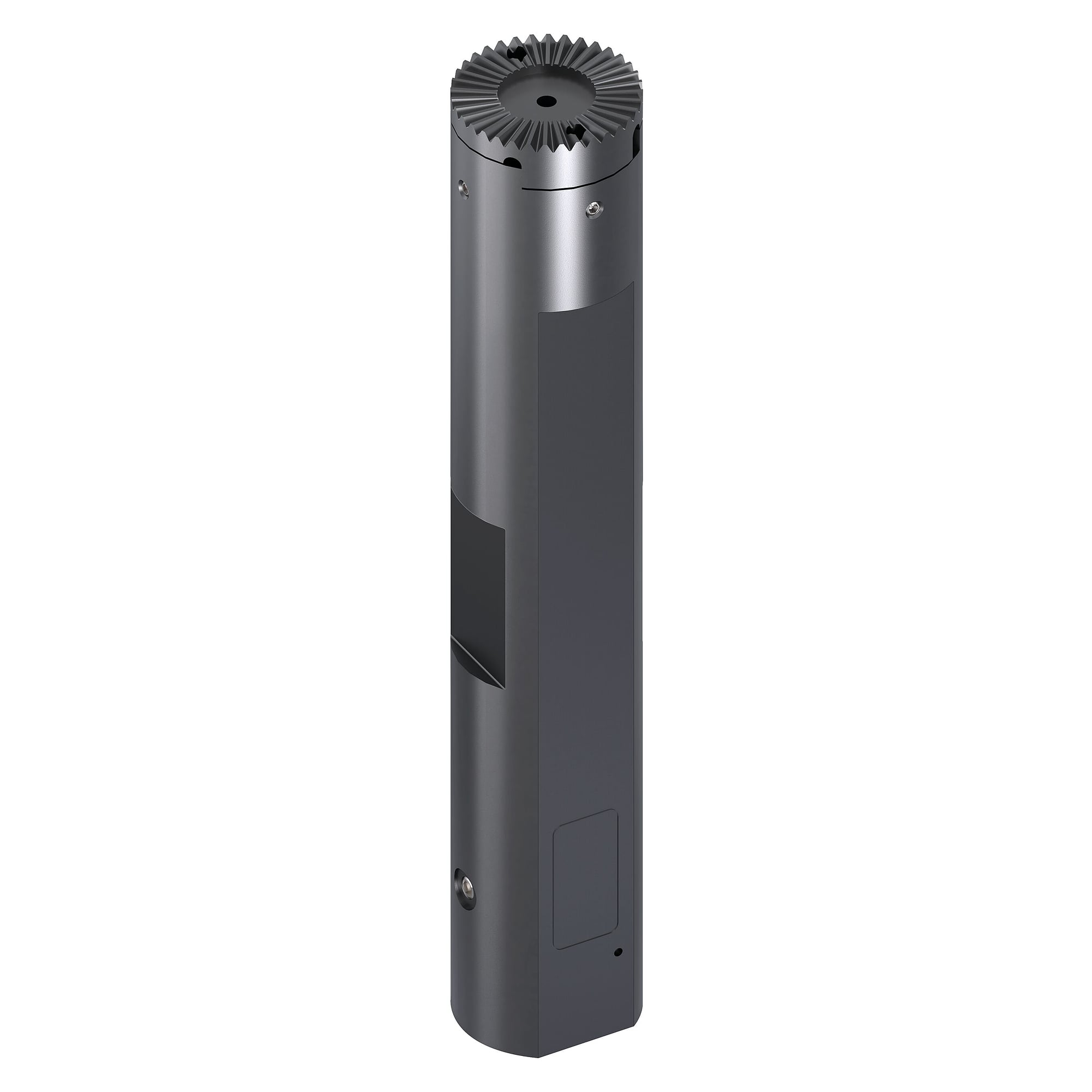

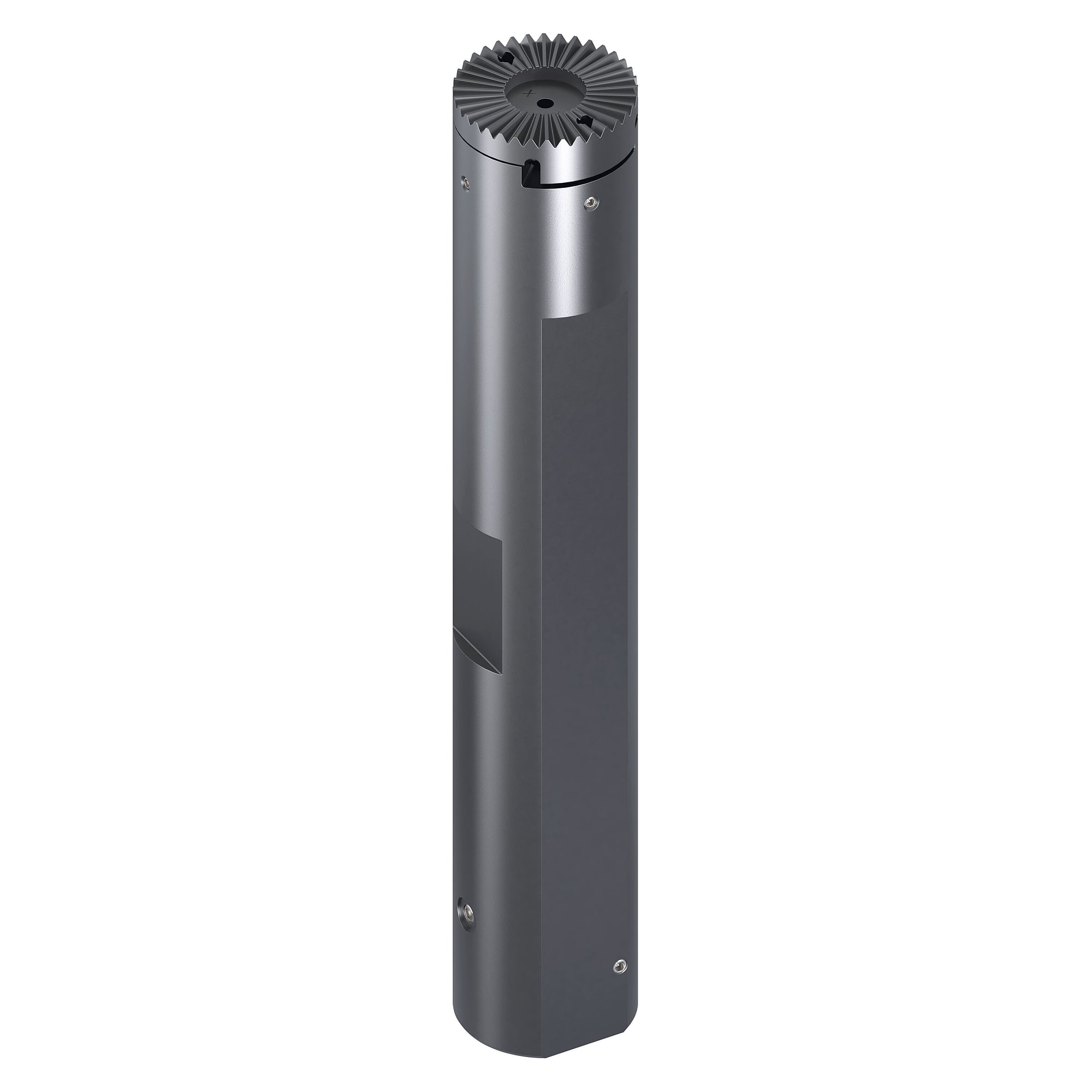

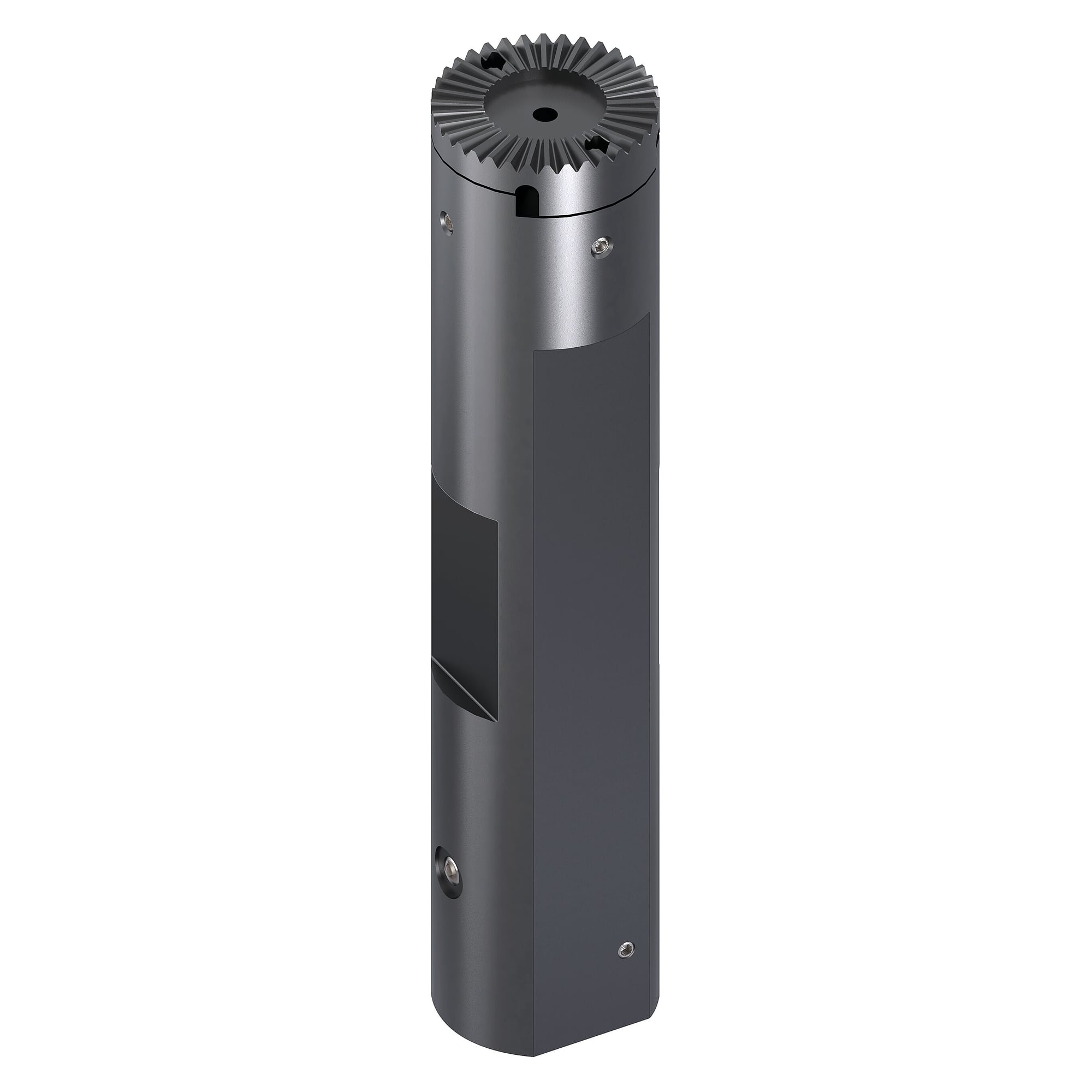

| Bremsprüfelement | TR1, TR2, TR3, TR4 | TR1 ab 1 Nm, TR2 bis 35 Nm, TR3 bis 100 Nm, TR4 bis 260 Nm |
| Arbeitsbereich | Gestaffelte Bereiche je Element | Das Sollmoment des geprüften Schraubers sollte im Bereich des Elements liegen, zum Beispiel 20 bis 40 Nm beim TR3 |
| Wechselteil | Innen- und Außensechskant, Innen- und Außen-Torx, 5-Lobe, Innengewinde | Passend zur Baugröße des Elements und zum Schraubprofil, von M3 bis M12 |
| Rohling | Wechselteil-Rohlinge TR1 bis TR4 | Für eigene Profile, die es nicht als Standardteil gibt |
| Einsteckwerkzeug | Aufnahme 9x12 und 14x18, Vierkant 3/8 bis 3/4 Zoll | Bis 1000 Nm |
Einsatz
Prüfmittelüberwachung Schrauber werden in festen Abständen mit dem Bremsprüfelement geprüft, ohne sie aus der Linie zu nehmen.
Einrichten neuer Schraubfälle Das Element bildet den Schraubfall nach, Drehmoment und Drehwinkel lassen sich vor dem Serienstart einstellen.
Prüfung mit Serienwerkzeug Das Wechselteil passt das Element an das Schraubprofil an, der Schrauber wird mit seinem eigenen Bit oder Einsatz geprüft.
Einbauschrauber Spindeln werden im eingebauten Zustand validiert.
Mehrere Momentbereiche Vier Baugrößen von TR1 bis TR4 decken kleine Schraubfälle ab 1 Nm ebenso ab wie Verschraubungen bis 260 Nm.
Häufige Fragen
- Wofür steht TASS?
- Tool Analysis and Setup System. Es dient dem Prüfen und Einstellen von Schraubern mit Bremsprüfelementen.
- Welches Bremsprüfelement brauche ich?
- Das Element, in dessen Arbeitsbereich das Sollmoment des Schraubers liegt. TR1 deckt kleine Momente ab 1 Nm ab, TR4 Verschraubungen bis 260 Nm.
- Wozu dienen die Wechselteile?
- Sie passen die Aufnahme des Elements an den realen Schraubfall an, etwa Innensechskant, Außensechskant, Torx oder Innengewinde. Wechselteile gibt es je Baugröße TR1 bis TR4.
- Was prüft das Bremsprüfelement?
- Drehmoment, Drehwinkel und Linearität des Schraubers in einem Lauf, im eingebauten Zustand.
