Bremsprüfelement TASS TR2, 8 bis 15 Nm - Bosch Rexroth 3609438123

Mit dem TASS Element TR2 8-15 Nm validieren Sie Schraubspindeln dort, wo sie arbeiten, im eingebauten Zustand. Der Arbeitsbereich von 8 bis 15 Nm legt fest, für welche Schraubfälle das Element die Prüflast liefert, und das Ergebnis liegt sofort nach dem Lauf vor. Als zweite Baugröße der TASS Elemente ist TR2 mit Schlüsselweite 30 mm und 176,5 mm Länge l3 ausgeführt und wiegt 1,2 kg.

Vorteile

• Kurzzyklisch einsetzbar, zum Beispiel täglich, Abweichungen werden erkannt, bevor sie sich in vielen Verschraubungen fortsetzen
• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Kennwerte M1 8 Nm und M2 15 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 18,8 Nm angegeben
• Baugröße TR2 mit 1,2 kg Gewicht und Schlüsselweite 30 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Tägliche Validierung von Schraubstationen im Bereich 8 bis 15 Nm
• Einstellen von Schraubern nach Wartung oder Umbau der Spindel
• Kontrolle von Hand- und Einbauschraubern mit Sollwert in diesem Drehmomentfenster

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR2 mit Elementen von 6 bis 35 Nm

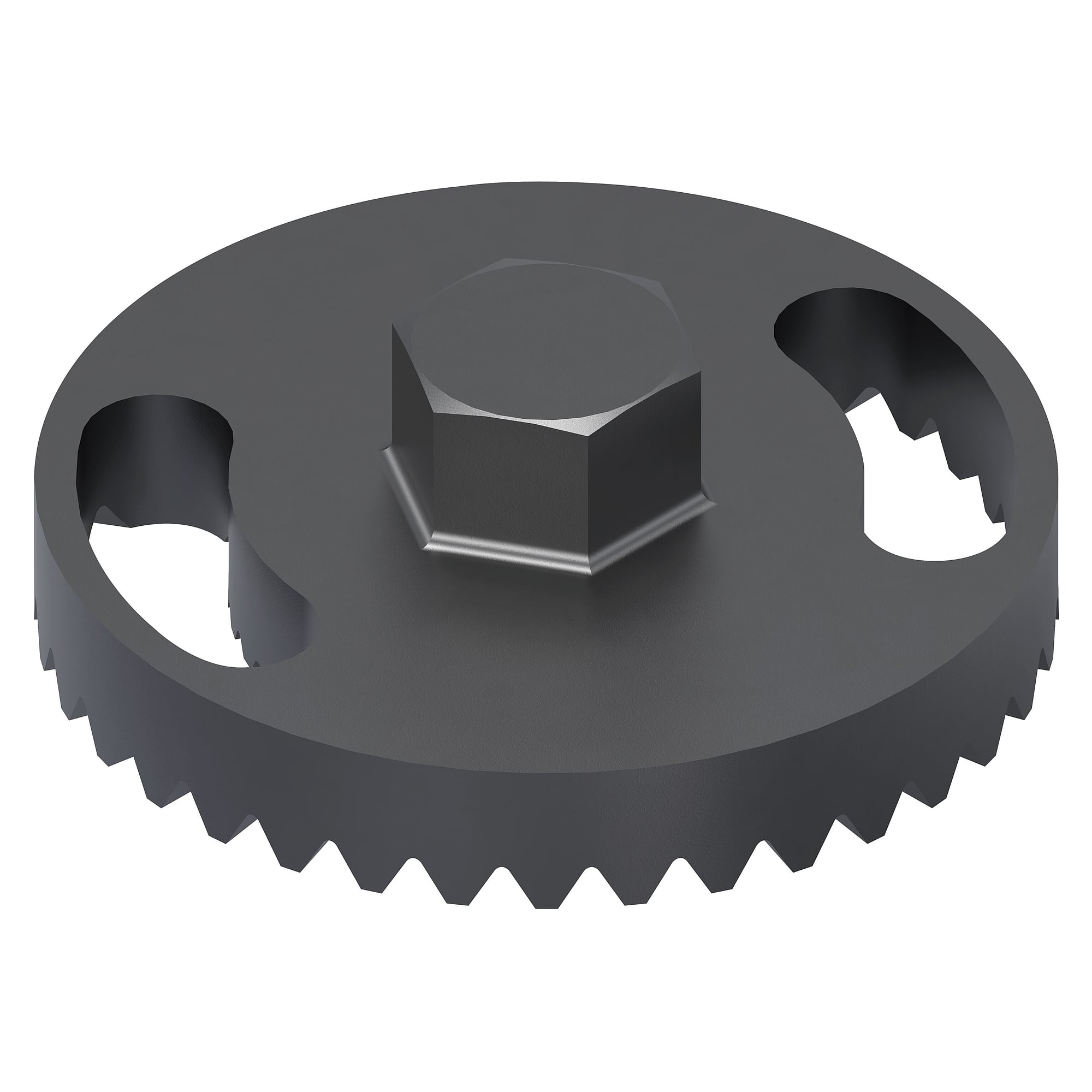

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)

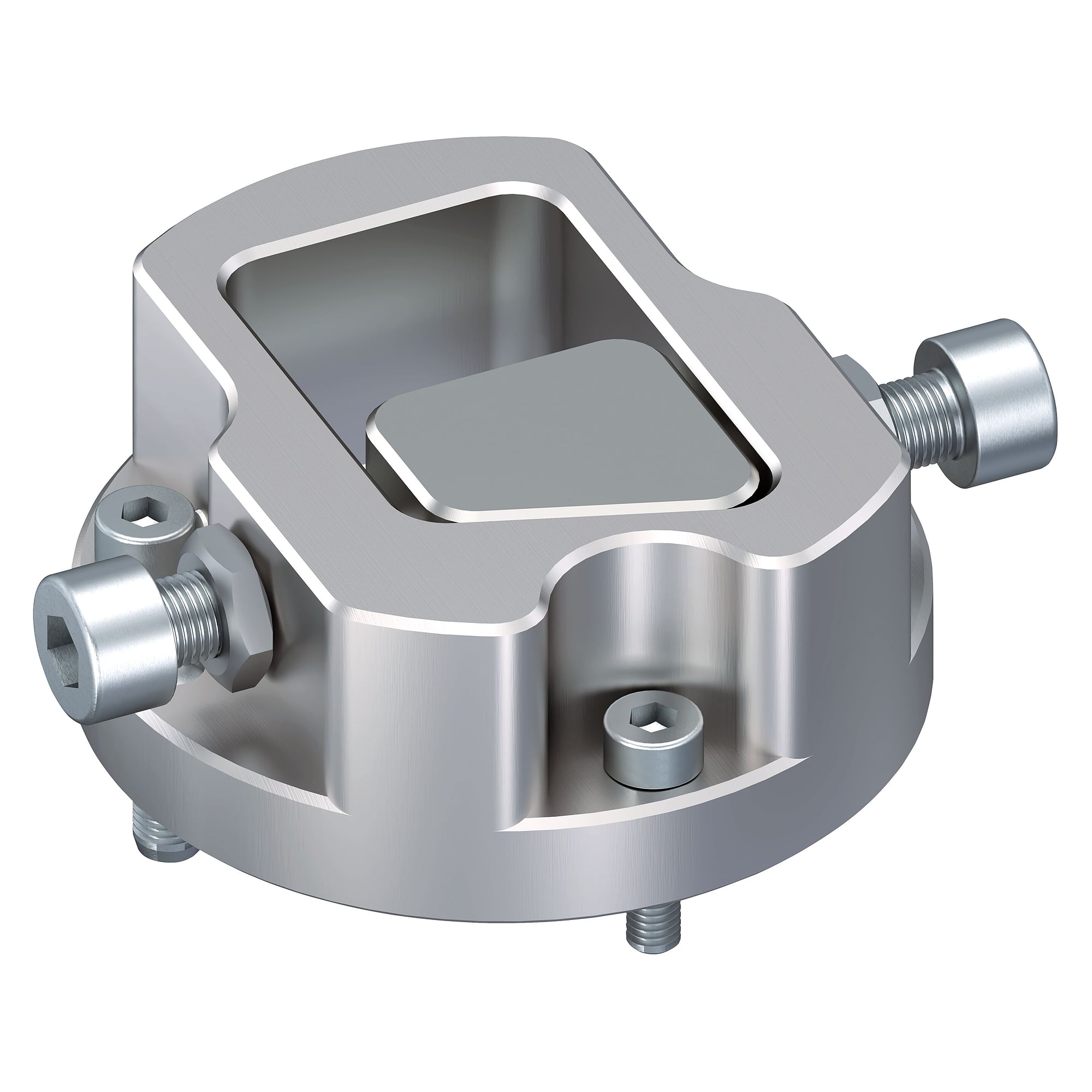

• Aufnahme TASS FIX TR2 (Bosch Rexroth 3609438002) für den festen Einbau am Prüfplatz
