Bremsprüfelement TASS TR3, 40 bis 80 Nm - Bosch Rexroth 3609438136

Für Schraubfälle zwischen 40 und 80 Nm stellt das TASS Element TR3 die passende Prüflast bereit. Es wird direkt an der Schraubspindel angesetzt und liefert in einem Lauf zwei Drehmomentwerte, den Drehwinkel und eine Aussage zur Linearität. Als dritte Baugröße der TASS Elemente ist TR3 mit Schlüsselweite 32 mm und 226,5 mm Länge l3 ausgeführt und wiegt 1,75 kg.

Vorteile

• Kennwerte M1 40 Nm und M2 80 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 100 Nm angegeben
• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Sofortige Rückmeldung nach dem Prüflauf, eine Entscheidung über Freigabe oder Nachjustage ist direkt möglich
• Baugröße TR3 mit 1,75 kg Gewicht und Schlüsselweite 32 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Regelmäßige Kontrolle von Einbauschraubern und Schraubspindeln mit Sollwerten von 40 bis 80 Nm
• Prüfen und Einstellen von Schraubern vor Produktionsstart oder nach Eingriffen an der Spindel
• Tägliche Validierung von Schraubstationen ohne Ausbau der Spindel

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR3 mit Elementen von 20 bis 100 Nm

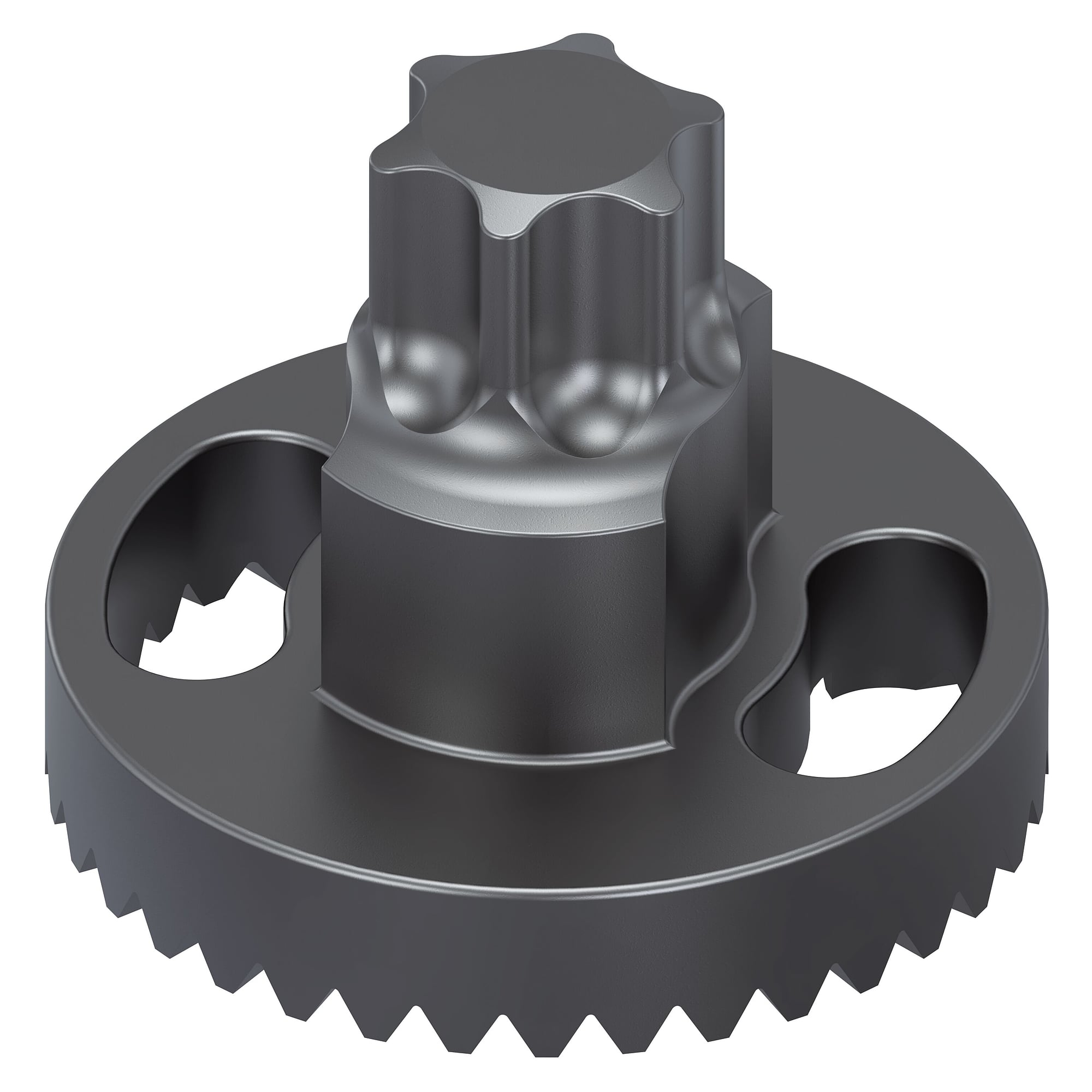

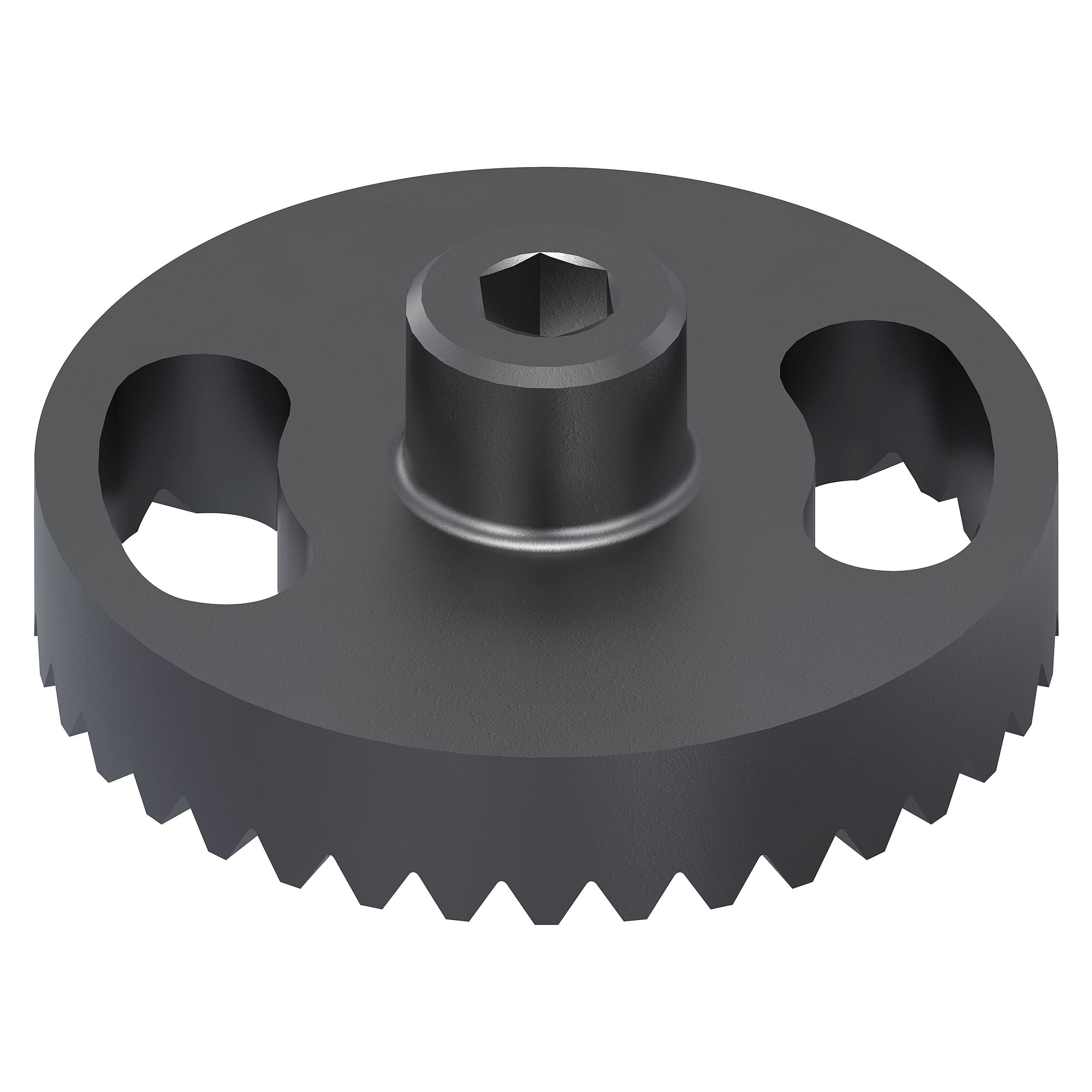

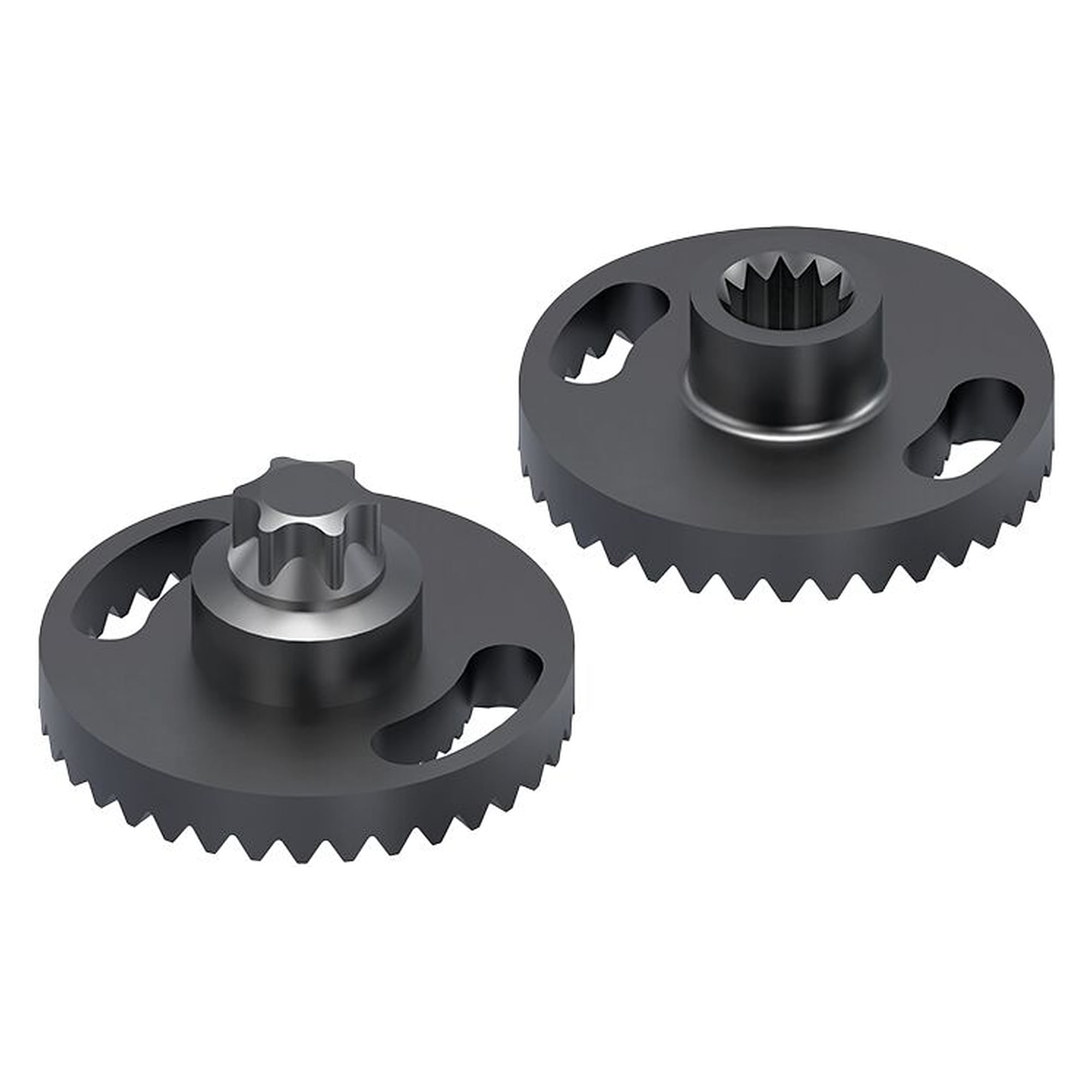

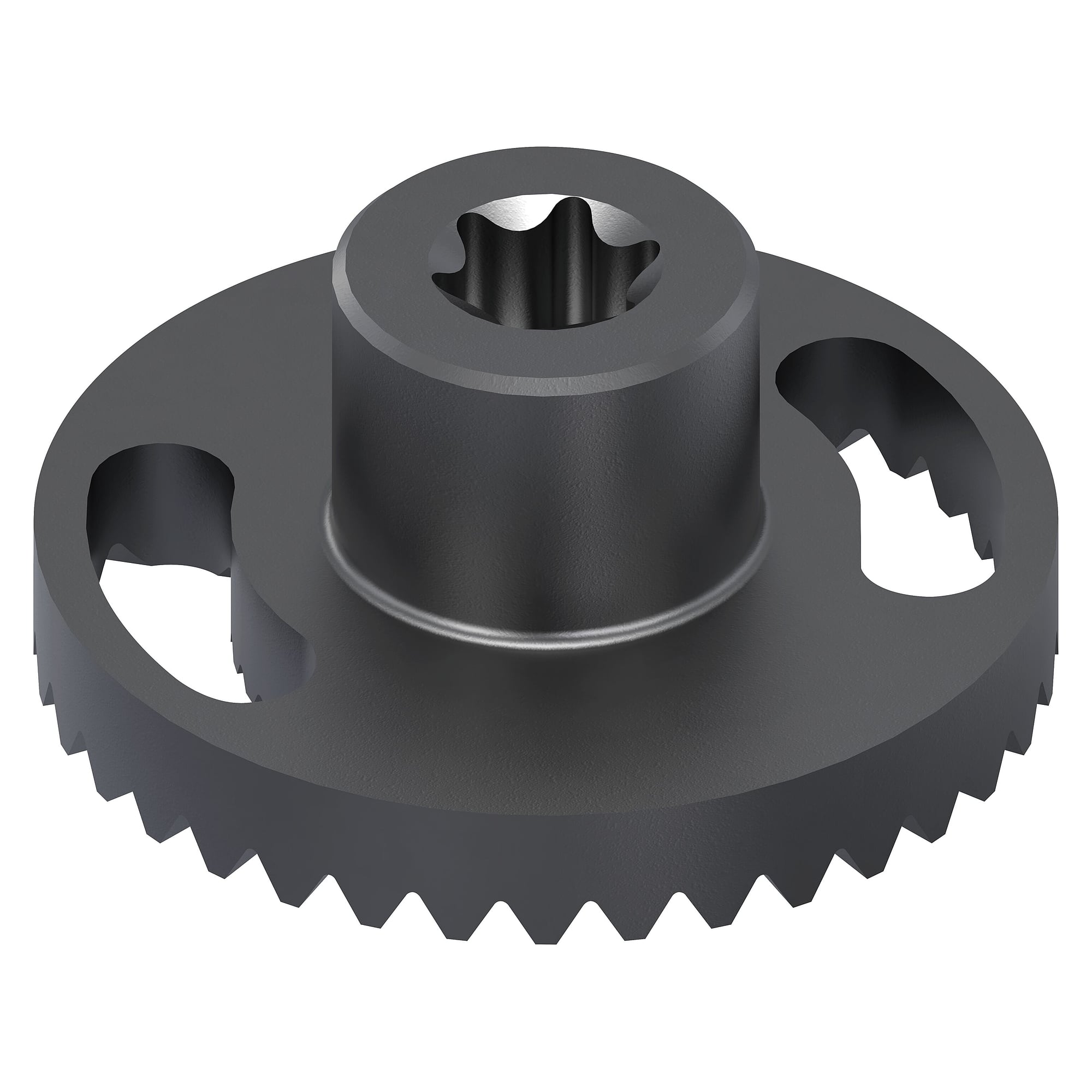

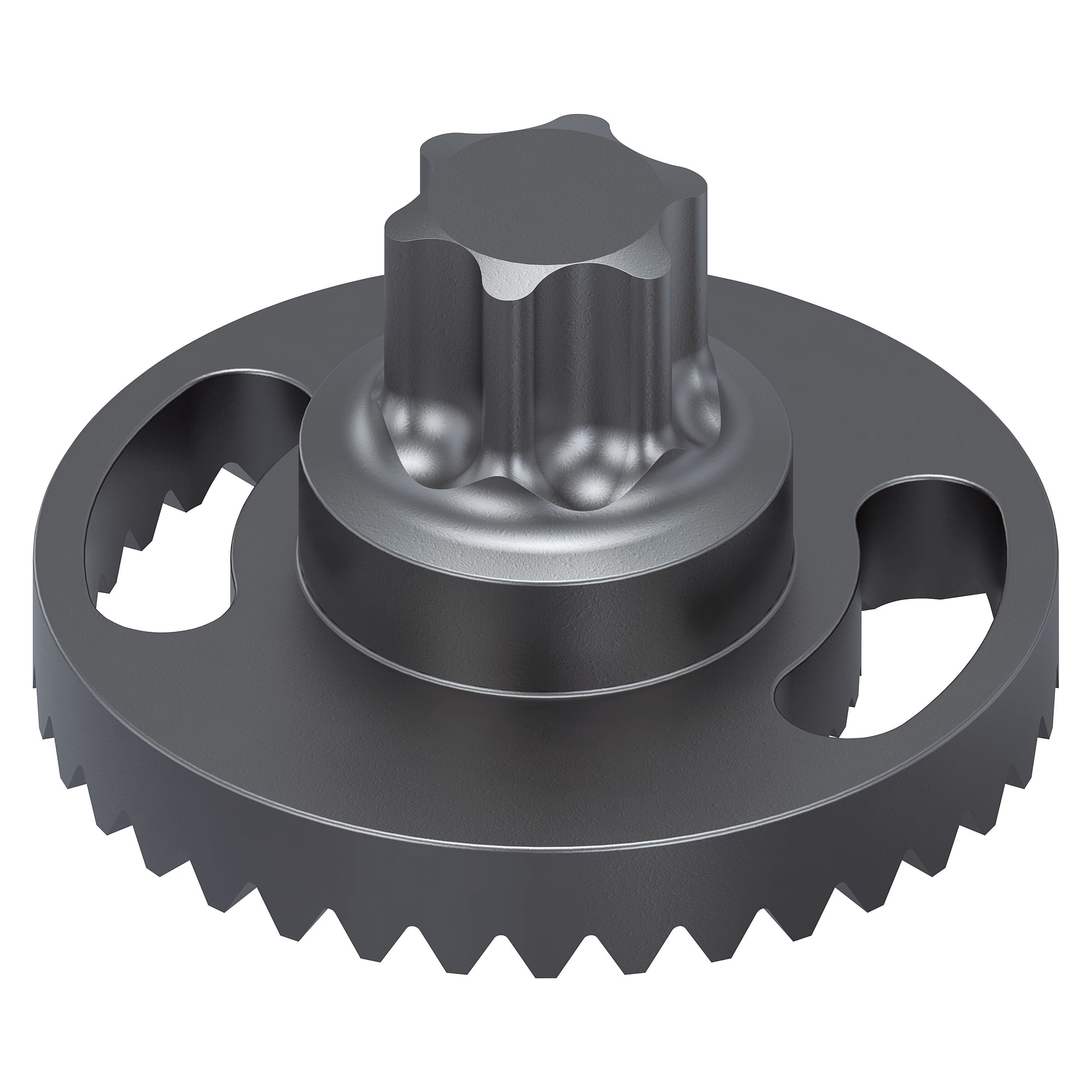

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)
• Aufnahme TASS FIX TR3 (Bosch Rexroth 3609438003) für den festen Einbau am Prüfplatz
