Bremsprüfelement TASS TR4, 54 bis 120 Nm - Bosch Rexroth 3609438142

Wer Schraubspindeln zwischen 54 und 120 Nm prüft, braucht eine Referenz, die an der eingebauten Spindel arbeitet. Das TASS Element TR4 54-120 Nm bildet den Schraubfall als Bremsprüfelement nach und erfasst in einem Durchgang zwei Drehmomentwerte, den Drehwinkel und die Linearität. Als größte Baugröße der TASS Elemente ist TR4 mit Schlüsselweite 38 mm und 273 mm Länge l3 ausgeführt und wiegt 2,82 kg.

Vorteile

• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Kurzzyklisch einsetzbar, zum Beispiel täglich, Abweichungen werden erkannt, bevor sie sich in vielen Verschraubungen fortsetzen
• Kennwerte M1 54 Nm und M2 120 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 150 Nm angegeben
• Baugröße TR4 mit 2,82 kg Gewicht und Schlüsselweite 38 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Tägliche Validierung von Schraubstationen im Bereich 54 bis 120 Nm
• Einstellen von Schraubern nach Wartung oder Umbau der Spindel
• Kontrolle von Hand- und Einbauschraubern mit Sollwert in diesem Drehmomentfenster

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR4 mit Elementen von 54 bis 160 Nm

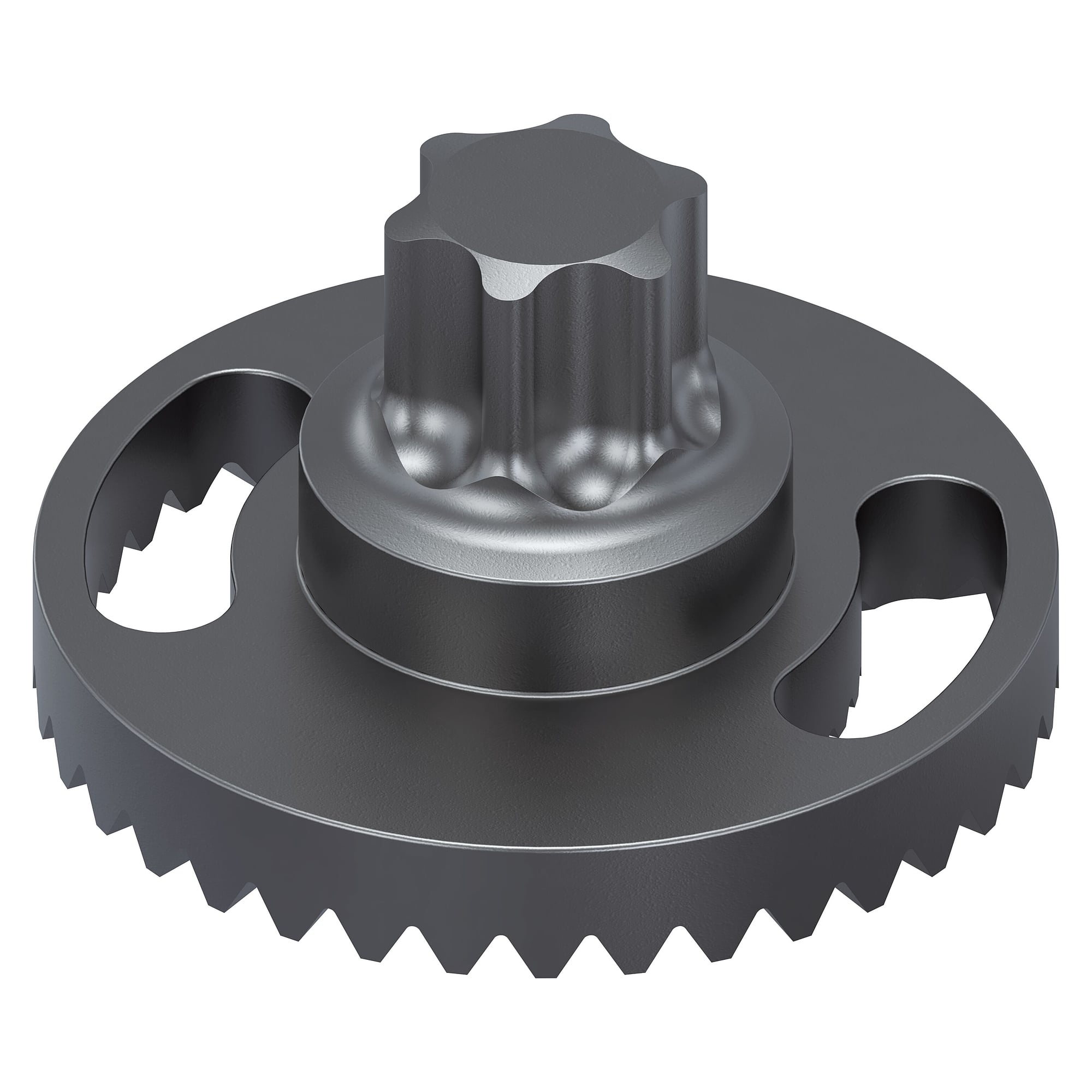

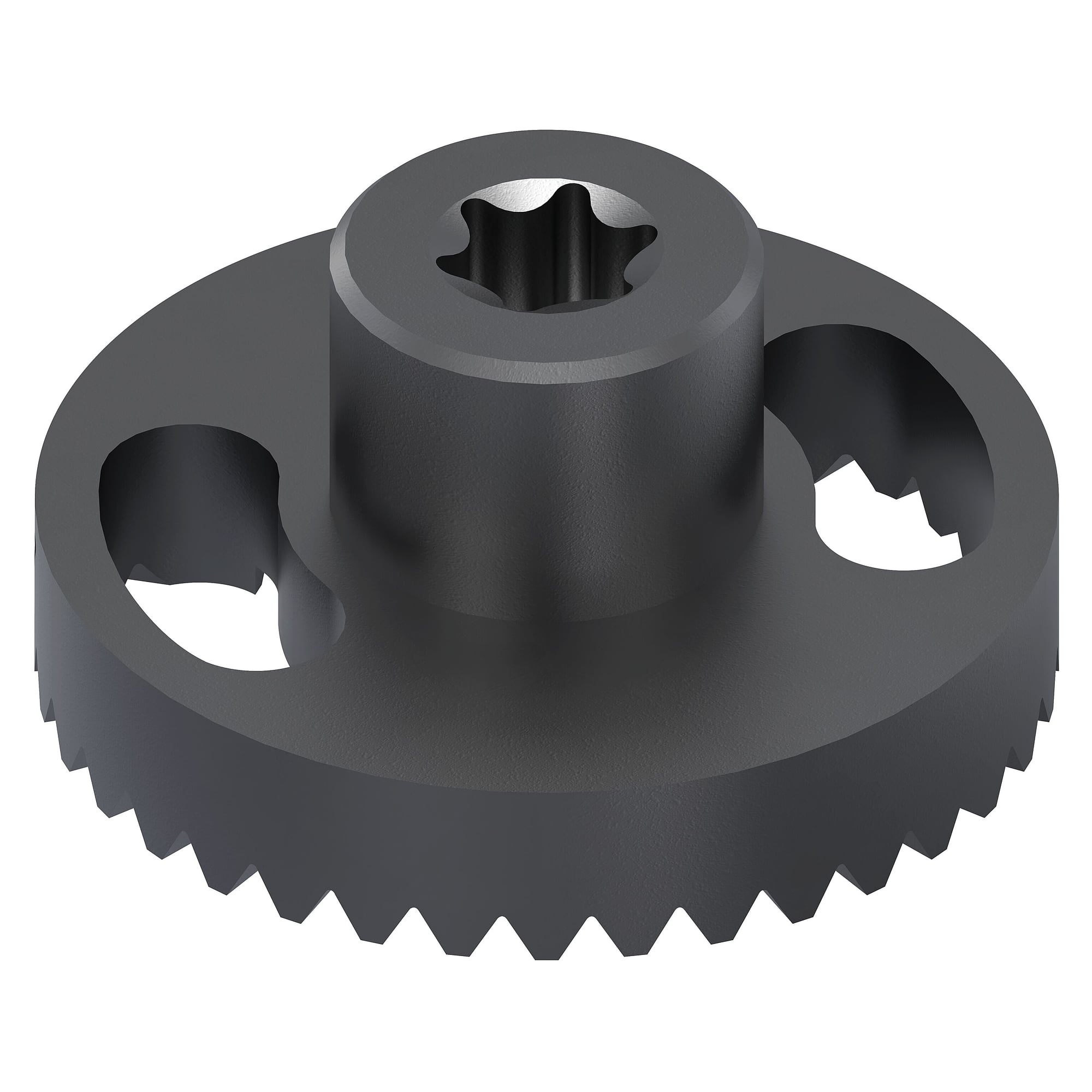

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)
