Bremsprüfelement TASS TR4, 63 bis 140 Nm - Bosch Rexroth 3609438143

Ein Schrauber, der im Bereich bis 140 Nm arbeitet, sollte regelmäßig gegen eine Referenz laufen, ohne dafür aus der Anlage auszubauen. Das Bremsprüfelement TASS TR4 63-140 Nm wird am eingebauten Schrauber angesetzt und prüft Drehmoment, Drehwinkel und Linearität in einem Lauf. Als größte Baugröße der TASS Elemente ist TR4 mit Schlüsselweite 38 mm und 273 mm Länge l3 ausgeführt und wiegt 2,82 kg.

Vorteile

• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Sofortige Rückmeldung nach dem Prüflauf, eine Entscheidung über Freigabe oder Nachjustage ist direkt möglich
• Kennwerte M1 63 Nm und M2 140 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 175 Nm angegeben
• Baugröße TR4 mit 2,82 kg Gewicht und Schlüsselweite 38 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Regelmäßige Kontrolle von Einbauschraubern und Schraubspindeln mit Sollwerten von 63 bis 140 Nm
• Prüfen und Einstellen von Schraubern vor Produktionsstart oder nach Eingriffen an der Spindel
• Tägliche Validierung von Schraubstationen ohne Ausbau der Spindel

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR4 mit Elementen von 54 bis 160 Nm

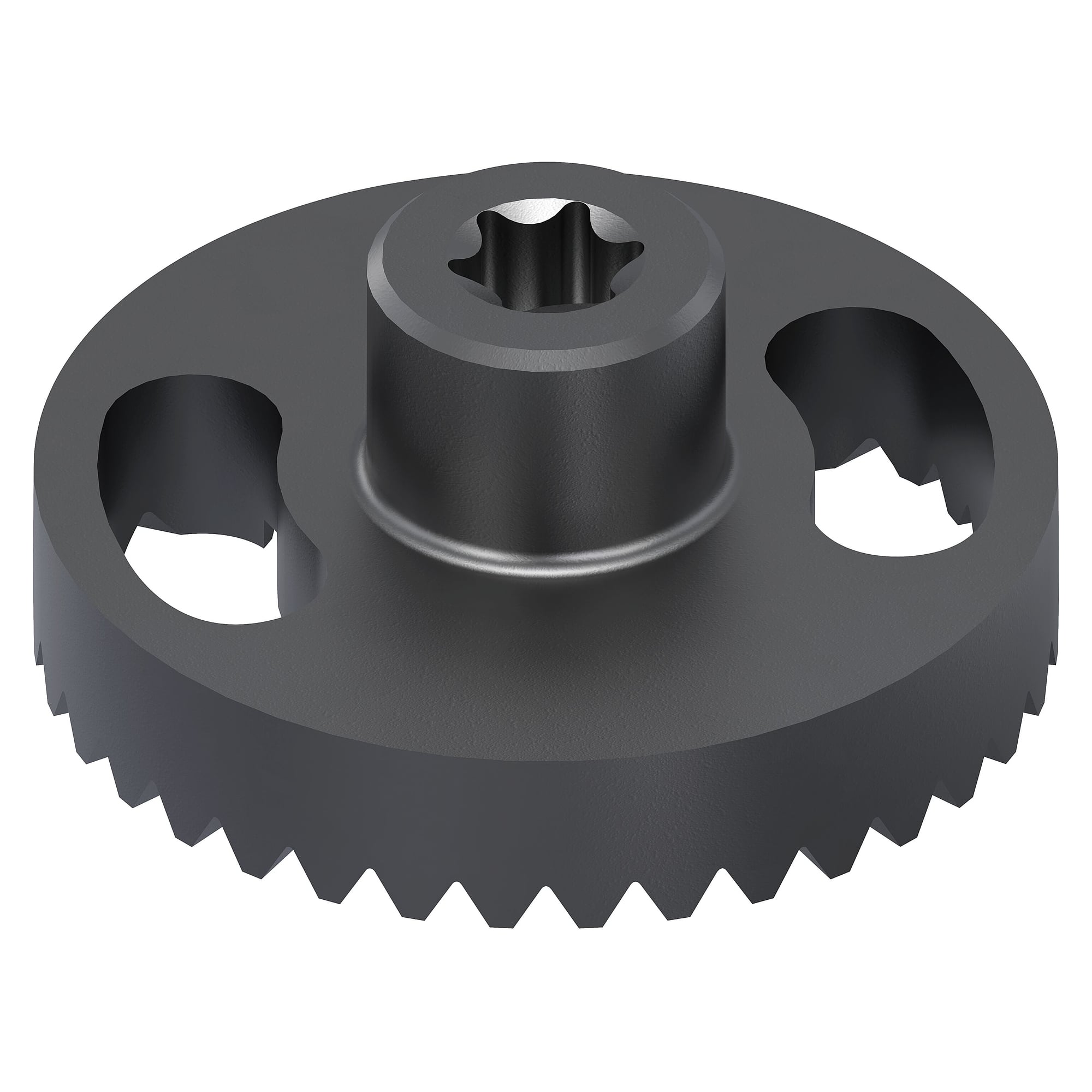

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)
