Strebenprofil aus eloxiertem Aluminium im Querschnitt 90x90L, Profiltyp 4NVS, mit vier Nuten 10 und Rastermaß 45 mm. ESD-fähig für den Aufbau ableitfähiger Gestelle, Rahmen und Vorrichtungen. Lieferung als Packeinheit mit 6 Profilen in Standardlänge 6070 mm.
Strebenprofil 90x90L 4NVS, Nut 10, ESD, Aluminium eloxiert - Bosch Rexroth 3842538296
BOSCH REXROTH Originalprodukt
B2B Nettopreis
3.783,25 € 3.179,20 €
Artikel BRR-3842538296
Hersteller-Nr. 3842538296
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842538296
UrsprungslandSchweden
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842538296
Häufig zusammen gekauft
- Dieser Artikel: 3.783,25 € 3.179,20 €
- Strebenprofil 90x90 M16-D22, Aluminium eloxiert, 1000 mm - Bosch Rexroth 3842992373-1000 147,85 € 124,24 €
- Strebenprofil 45x60 M16/M12, Aluminium eloxiert, 1000 mm - Bosch Rexroth 3842990575-1000 65,87 € 55,35 €

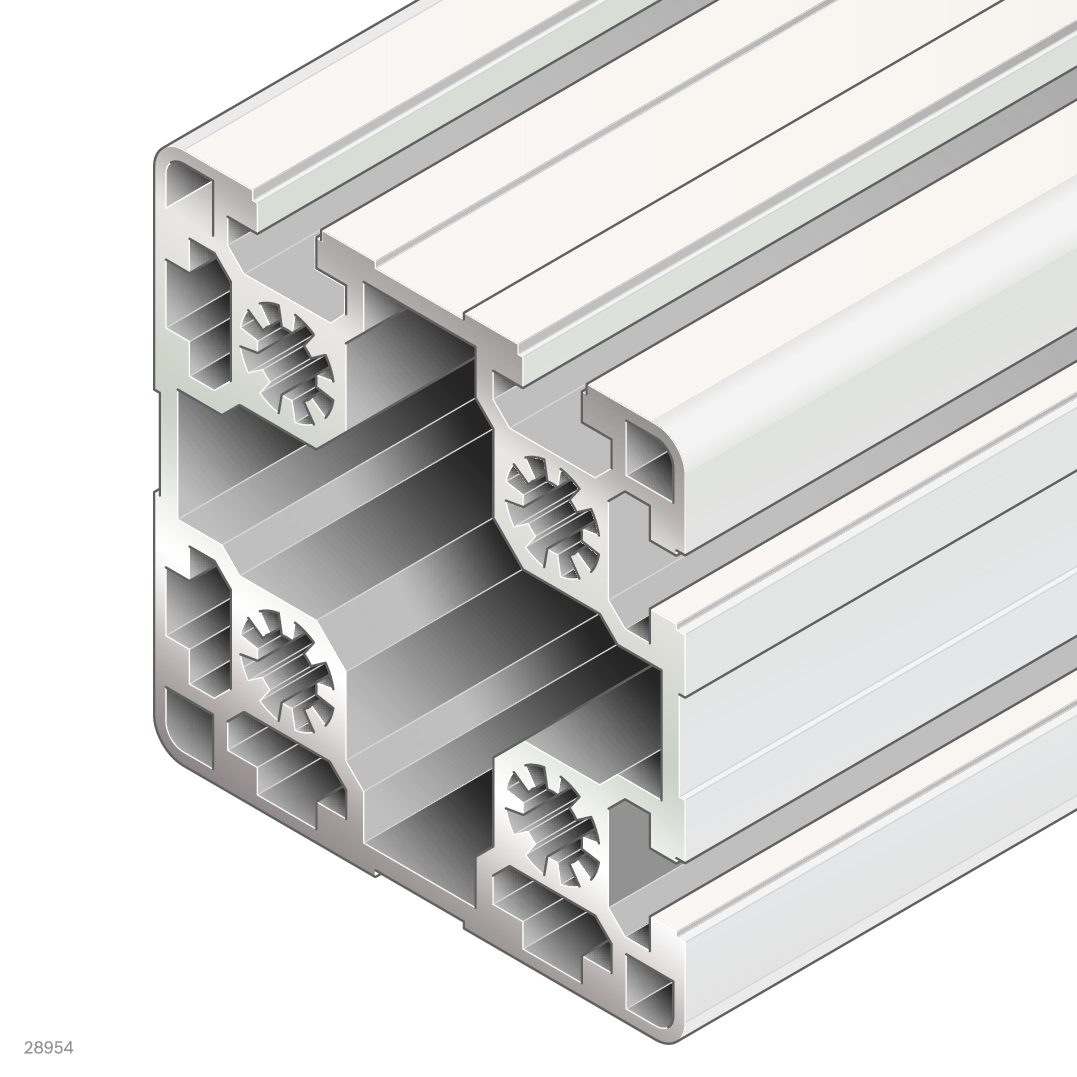

Das Strebenprofil 90x90L im Profiltyp 4NVS ist ein ableitfähiges (ESD) Aluminium-Strangpressprofil für den Aufbau von Gestellen, Rahmen und Vorrichtungen in der Montage- und Automatisierungstechnik. Es verfügt über vier offene Nuten 10 bei einem Rastermaß von 45 mm und lässt sich über das Nutsystem 10 flexibel verbinden.
- Vier Nuten 10 für die vielseitige Anbindung von Verbindern und Zubehör
- ESD-fähig zum Aufbau ableitfähiger Konstruktionen
- Eloxierte Oberfläche in der Farbe Natur
- Lieferung als Packeinheit mit 6 Profilen in Standardlänge 6070 mm
Technische Daten
| Querschnitt | 90x90L 4NVS |
| Abmessungen | 90x90 |
| Profiltyp | 4NVS |
| Profilnut | 10 |
| Offene Nuten | 4 |
| Rastermaß | 45 mm |
| ESD | ja |
| Länge [L] | 6070 mm |
| Liefereinheit | 6 |
| Lieferzustand | Packeinheit in Standardlänge |
| Farbe | Natur |
| Material | Aluminium, eloxiert |
| Masse [m] | 6.5 kg |
| Profilfläche [A] | 24.2 cm² |
| Flächenträgheitsmoment in X-Richtung [Ix] | 220.9 cm⁴ |
| Flächenträgheitsmoment in Y-Richtung [Iy] | 220.9 cm⁴ |
| Widerstandsmoment in X-Richtung [Wx] | 49.2 cm³ |
| Widerstandsmoment in Y-Richtung [Wy] | 49.2 cm³ |
| Torsionsträgheitsmoment [It] | 127 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 22 cm³ |

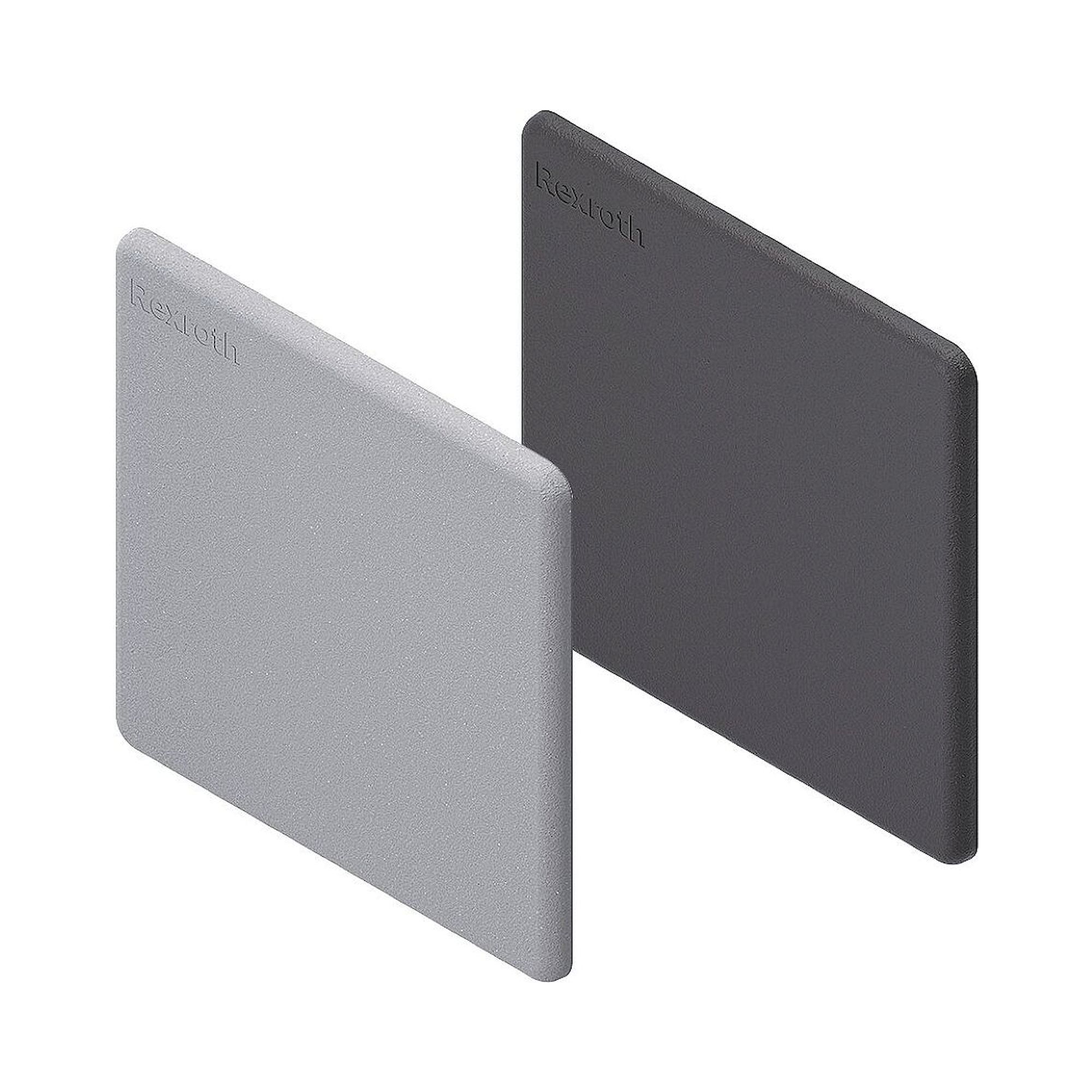

| Empfohlenes Zubehör | Abdeckkappe 90x90L, schwarz oder signalgrau |
| Gewicht (Packeinheit) | 255 kg |
| Hersteller-Nr. | 3842538296 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Schweden |
| Gewicht | 255.000000 |
| Höhe | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
