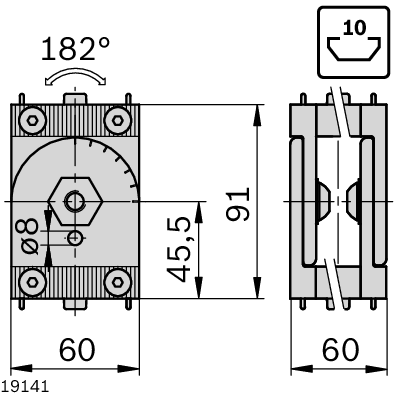

Gelenk 60x60, designLINE, Nut 10, ESD - Bosch Rexroth 3842539800
Datenblatt (PDF)
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Winkelverstellbares Gelenk der designLINE zur Verbindung von Aluminiumprofilen mit Nut 10. Aus lackiertem Zinkdruckguss in Weißaluminium (RAL 9006), ESD-fähig und mit einem Schwenkbereich von 182°. Das Befestigungsmaterial ist im Lieferumfang enthalten.

Gelenk 60x60, designLINE, Nut 10, ESD - Bosch Rexroth 3842539800

BOSCH REXROTH Originalprodukt
B2B Nettopreis
43,41 € 36,48 €
exkl. Versandkosten
Artikel BRR-3842539800
Hersteller-Nr. 3842539800
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842539800
UrsprungslandTürkei
Zolltarifnummer83024900
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-3842539800

Das Gelenk der designLINE von Bosch Rexroth verbindet zwei Aluminiumprofile winkelverstellbar und ist für den Profilaufbau im Maschinen- und Vorrichtungsbau ausgelegt, wenn ein definierter Winkel zwischen den Profilen benötigt wird.

  • Schwenkbereich bis 182° für eine flexible Winkeleinstellung
  • Hohe Tragfähigkeit mit Kraft F1 bis 20000 N und F2 bis 1100 N
  • ESD-fähig für elektrostatisch geschützte Bereiche
  • Lackierter Zinkdruckguss in Weißaluminium (RAL 9006) im designLINE-Design
  • Befestigungsmaterial im Lieferumfang enthalten

Technische Daten

Profilnut10
Rastermaß60 mm
Abmessungen60x60
Schwenkbereich182°
Kraft F120000 N
Kraft F21100 N
ESDja
designLINEja
FarbeWeißaluminium (RAL 9006)
MaterialZinkdruckguss, lackiert
MaterialhinweisGelenk designLINE: Zinkdruckguss, lackiert; Befestigungsmaterial: Stahl, verzinkt
Befestigungsmaterial2x Zylinderschraube DIN7984-M8x20, 2x Scheibe DIN125-8,4, 2x Hammermutter Nut 10 M8
Lieferumfanginkl. Befestigungsmaterial (FS)
Empfohlenes ZubehörKlemmhebel 3842505144
Verpackungseinheit1
Gewicht1,25 kg
Weitere Informationen
Ausführung ESD (antistatisch)
Hersteller-Nr. 3842539800
Hersteller Bosch Rexroth
Ursprungsland Türkei
Gewicht 1.250000
Zolltarifnummer 83024900
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
