Gelenke von Bosch Rexroth sind Verbindungselemente für das Aluminium-Baukastensystem, die Winkelverstellungen zwischen Strebenprofilabschnitten ermöglichen. Das Sortiment umfasst Gelenke in drei Grundgrößen (30x30, 60x45 und 60x60 mm) sowie Tragarmgelenke (40x40, 40x80, 45x45 und 45x90 mm) und Schwenklager in denselben Abmessungen. Für fixierte Winkellagen kommen Klemmhebel (GN300-Serie, M8, Schenkellängen 12-55 mm) sowie Sterngriffschrauben und Sterngriffe zum Einsatz. Gelenke in Silber-Ausführung (30x30, 40x40 mit Support) und eine Schwenkbefestigung für 180-Grad-Lagen (Nut 8 und 10) ergänzen das Programm auf 49 Artikel.

⚙ Grundgrößen 30x30 bis 60x60 mm - für leichte bis mittelschwere Profilverbindungen mit Winkelfreiheit

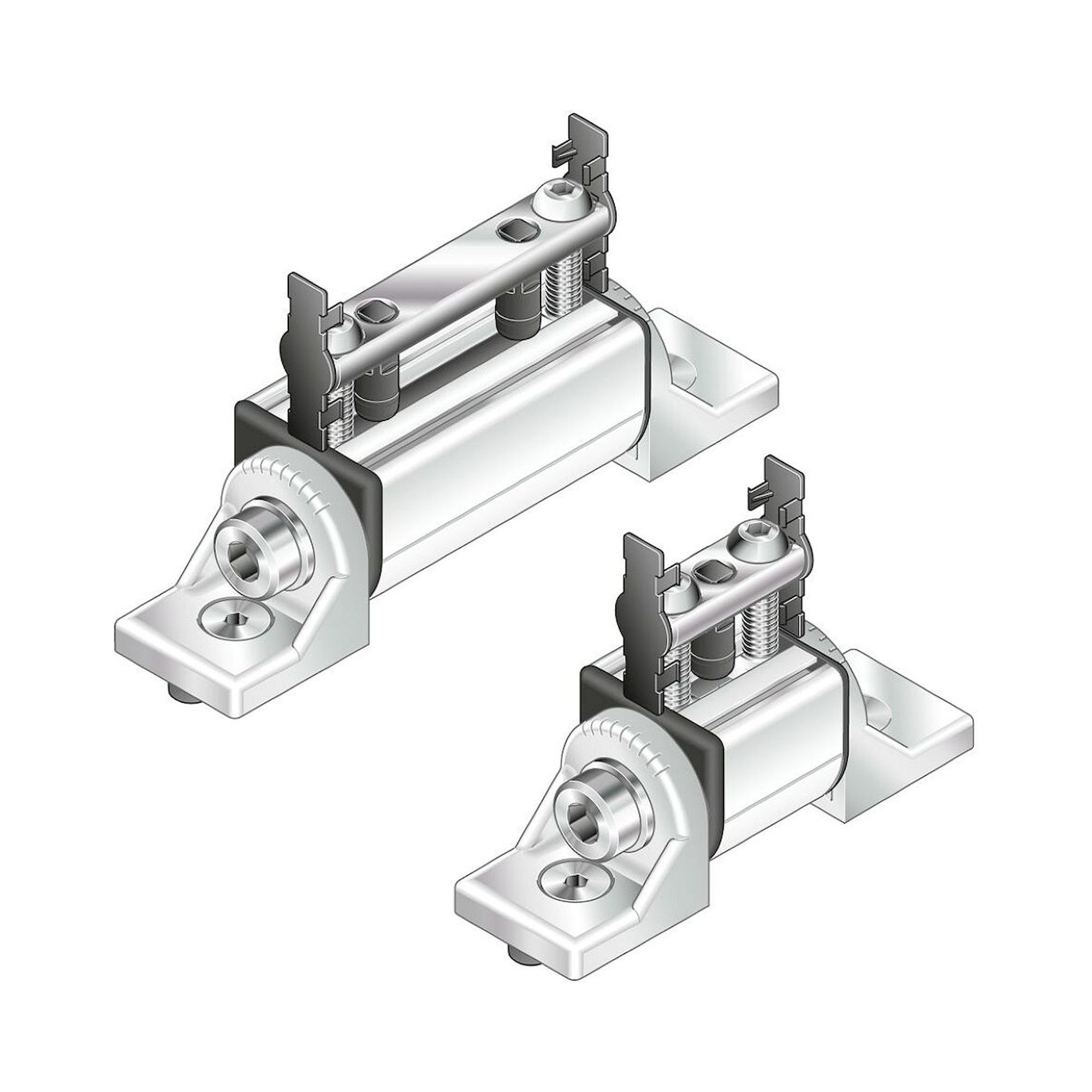

✓ Tragarmgelenke und Schwenklager - 40x40, 40x80, 45x45, 45x90 mm für Tragarme und verstellbare Aufbauten

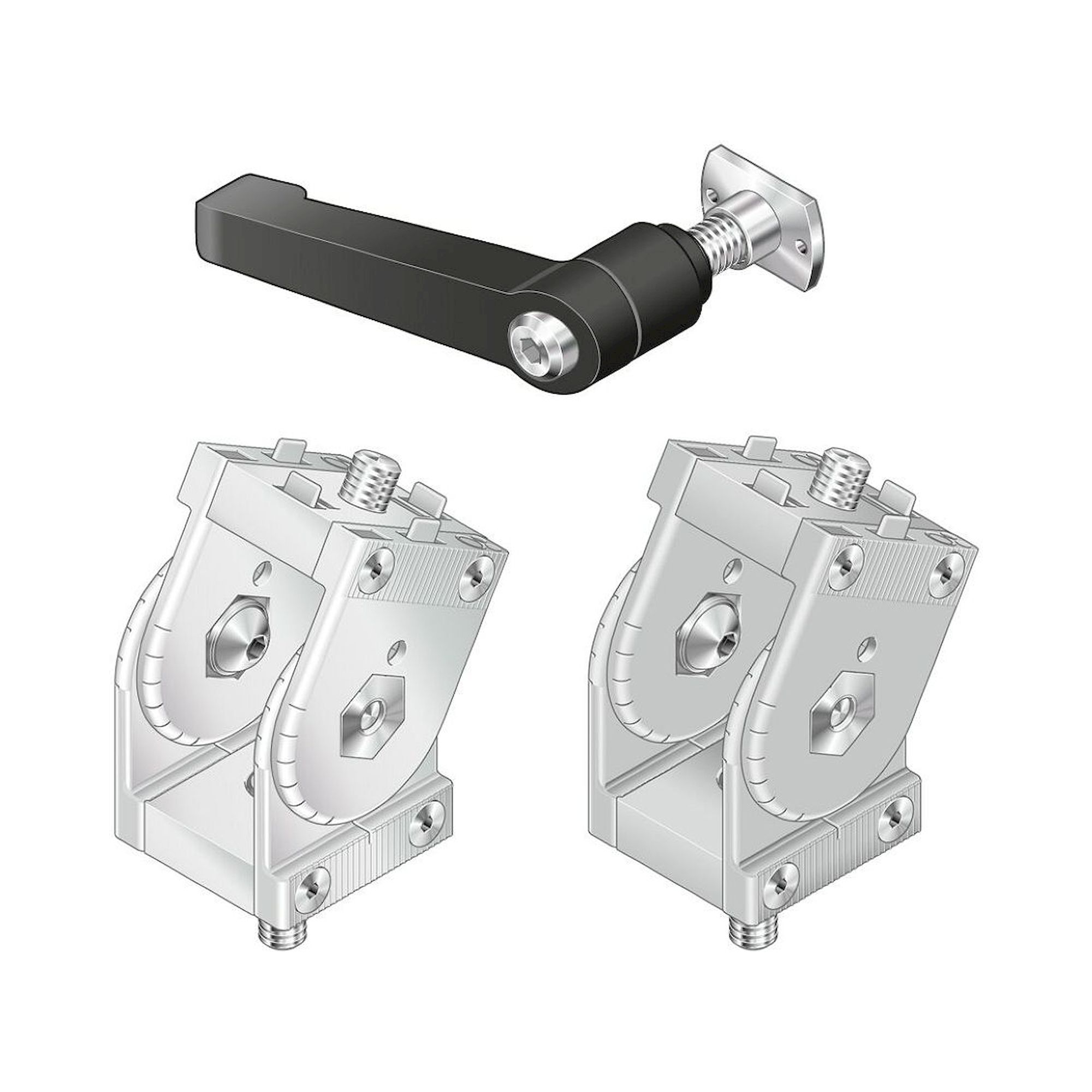

⬡ Klemmhebel GN300 M8 - Schenkellängen 12-55 mm, stufenlose Winkelklemmung ohne Werkzeug

✦ Schwenkbefestigung 180 Grad - Nut 8 und Nut 10, für Elemente die vollständig geklappt werden müssen

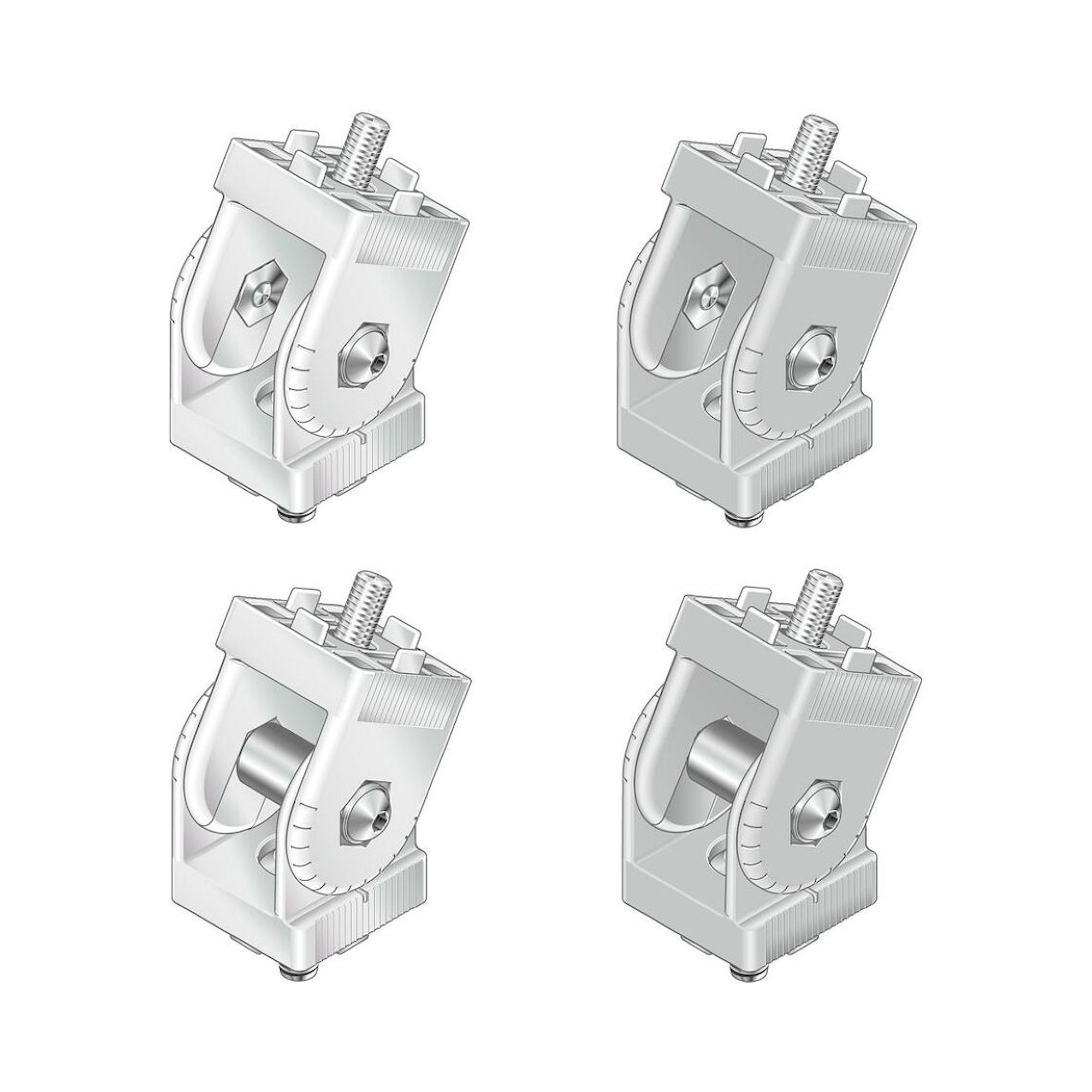

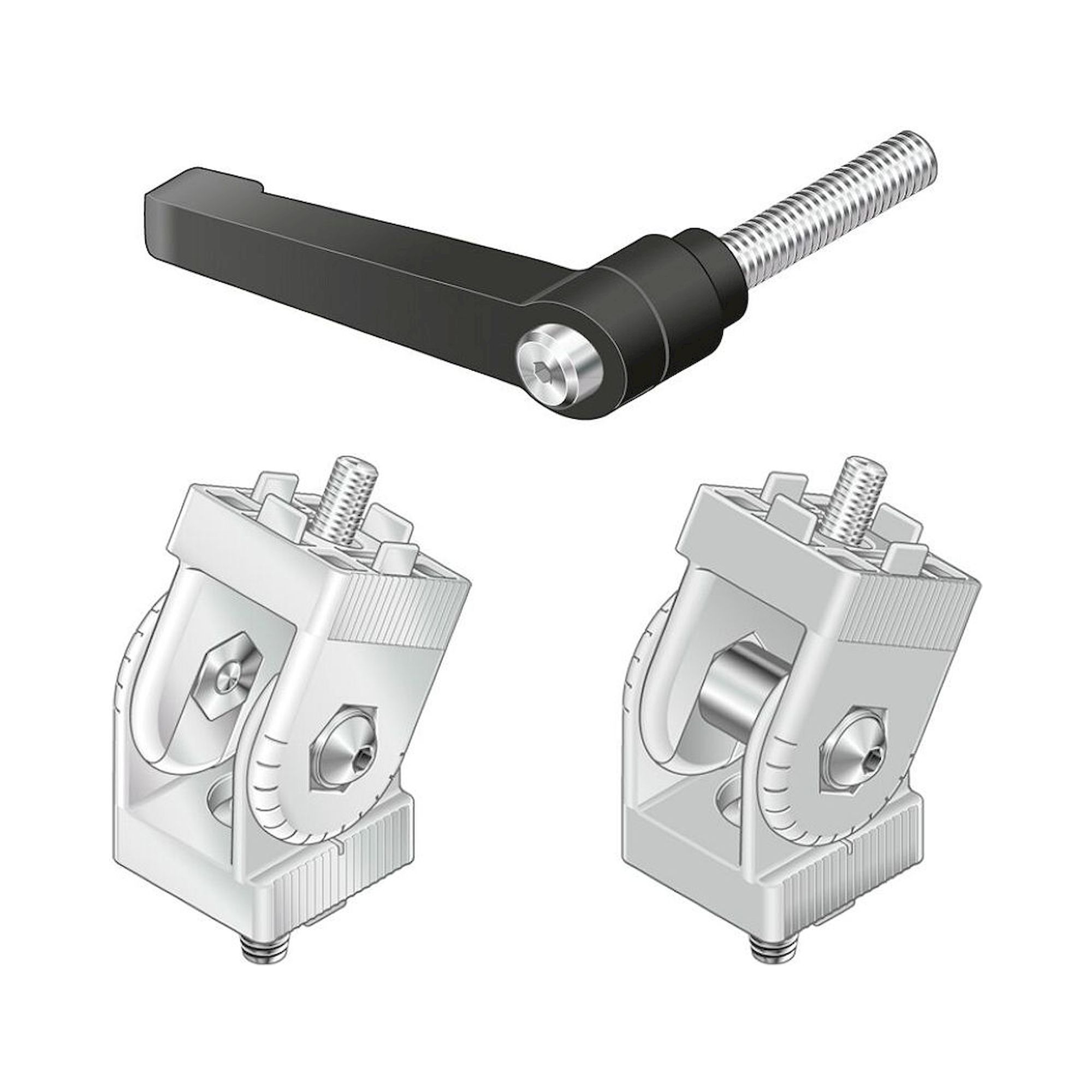

📦 Silber-Ausführung verfügbar - 30x30, 40x40 und 40x40 Support Silver für optisch abgesetzte Konstruktionen

Artikel	Typ	Abmessung
3842502683	Gelenk	30 x 30 mm

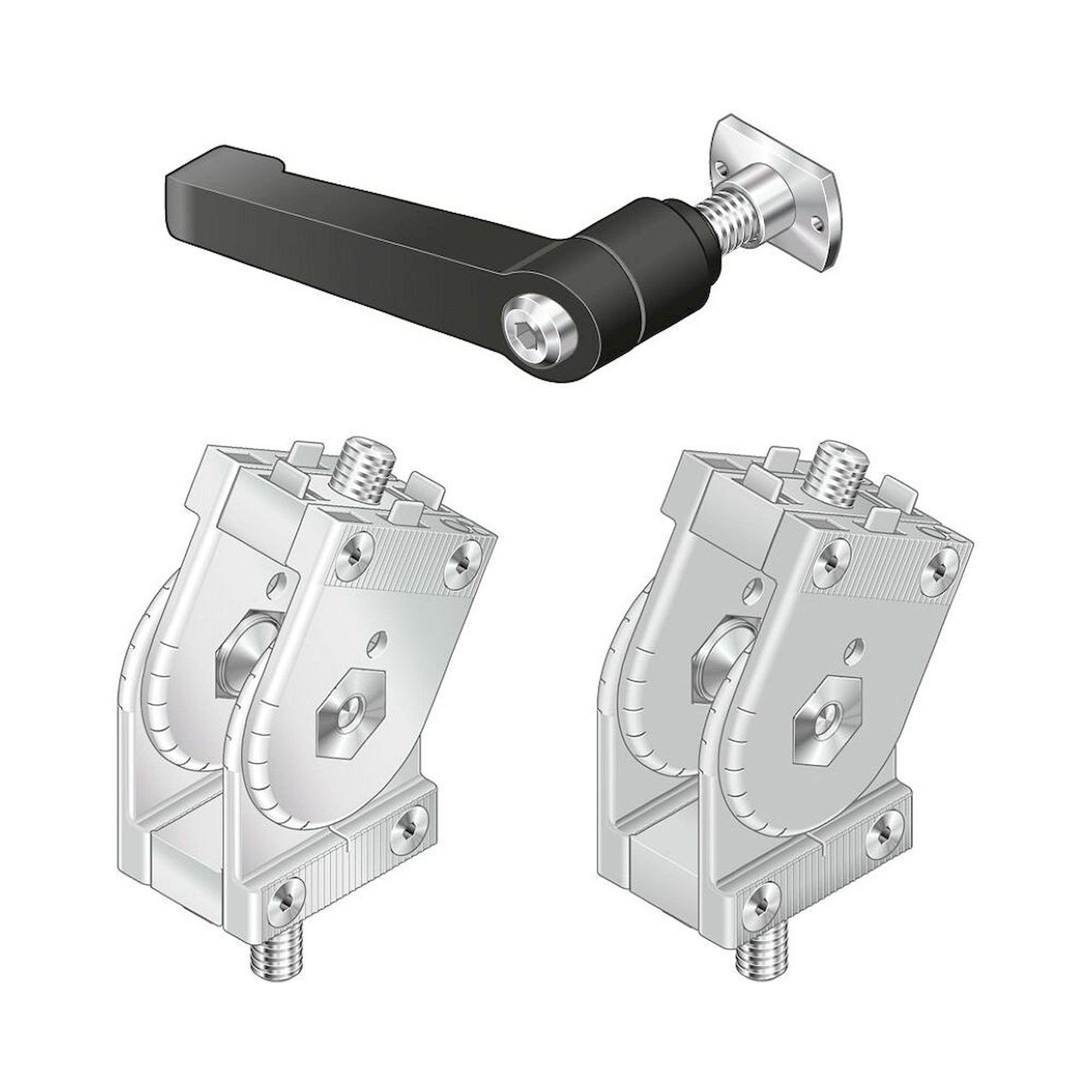

3842502688	Gelenk	60 x 45 mm
3842502687	Gelenk	60 x 60 mm

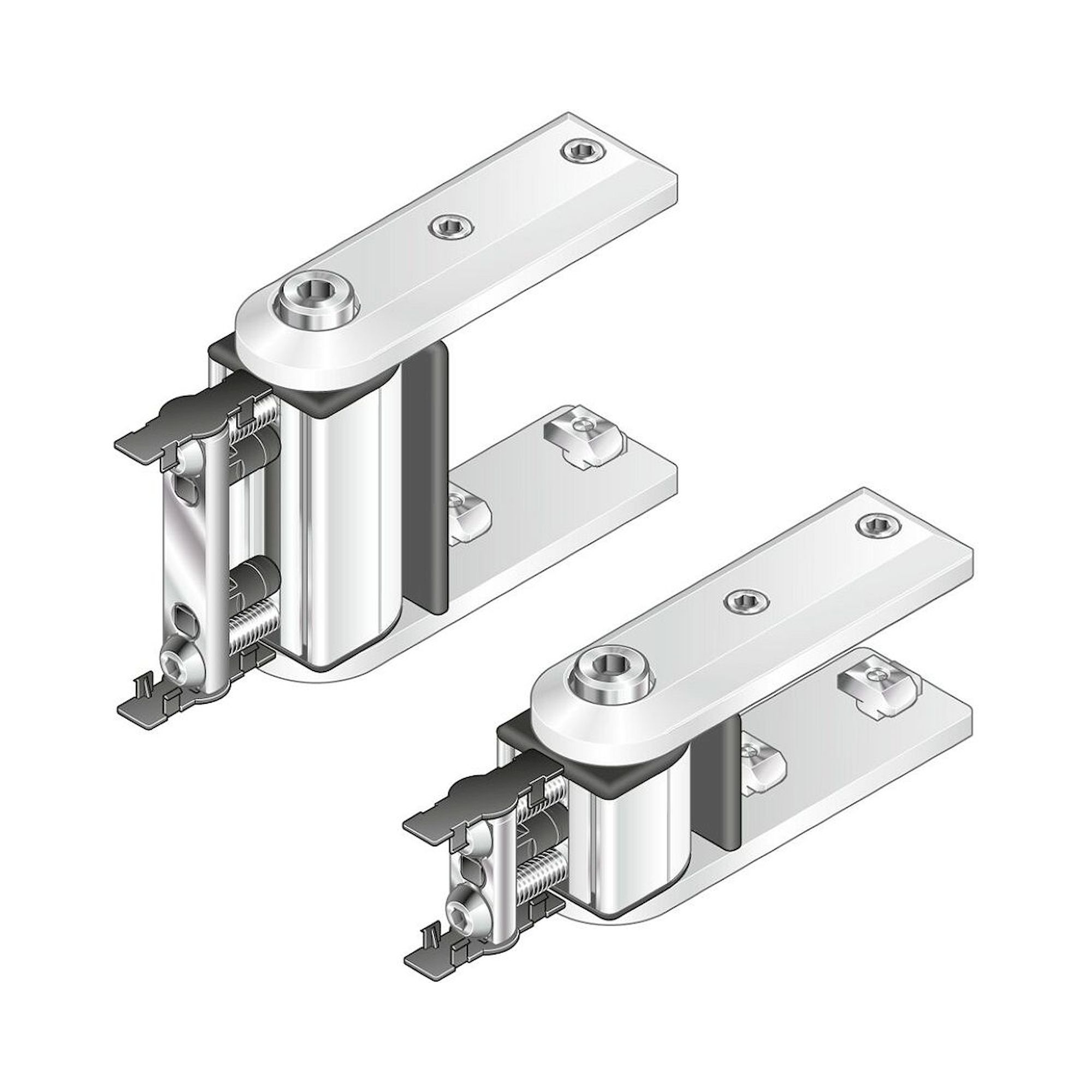

3842554420	Tragarmgelenk	40 x 40 mm
3842554422	Tragarmgelenk	40 x 80 mm

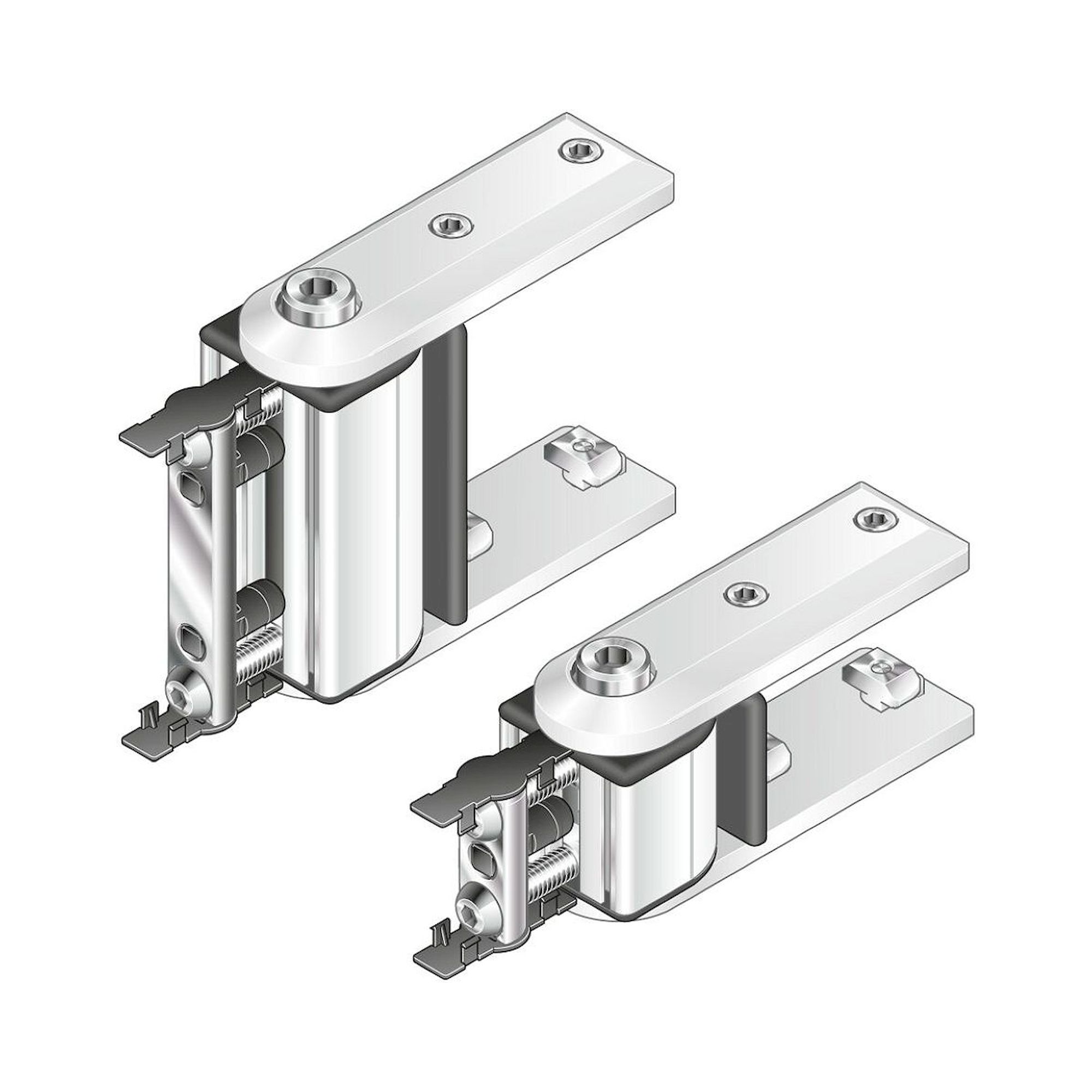

3842554424	Tragarmgelenk	45 x 45 mm
3842554426	Tragarmgelenk	45 x 90 mm
3842516845	Klemmhebel GN300-63-M8	Schenkel 12 mm
3842516848	Klemmhebel GN300-63-M8	Schenkel 55 mm

Typische Einsatzbereiche: Winkelverstellbare Tragarme für Monitore, Leuchten und Werkzeughalter an Bosch Rexroth Arbeitsplatzsystemen, höhenverstellbare Haltevorrichtungen in Montage- und Prüfstationen, schwenkbare Abdeckelemente und Schutzverkleidungen sowie neigungsverstellbare Ablageebenen in Regal- und Fördersystemen.

Was sind Bosch Rexroth Gelenke und in welchen Industrieanwendungen werden sie eingesetzt?

Bosch Rexroth Gelenke sind präzisionsgefertigte Mechanik-Grundelemente für bewegliche Verbindungen in modularen Arbeitsplatzsystemen und Maschinenkonstruktionen. Diese Gelenkkomponenten ermöglichen schwenkbare und drehbare Bewegungen zwischen Aluminiumprofilen mit typischen Profilquerschnitten von 20x20 mm bis 60x60 mm. Hauptanwendungsgebiete umfassen Montagearbeitsplätze in der Automobilindustrie, Produktionslinien im Maschinenbau sowie ergonomische Arbeitsplätze in der Elektronikfertigung, wo flexible Positionierung von Werkzeugen und Komponenten erforderlich ist.

Welche technischen Auswahlkriterien sind bei Bosch Rexroth Gelenken zu beachten?

Die Auswahl von Bosch Rexroth Gelenken erfolgt primär nach dem Profilquerschnitt der zu verbindenden Aluminiumprofile, wobei Standardgrößen von 20x20 mm bis 60x60 mm verfügbar sind. Entscheidende Kriterien sind die maximale Tragkraft des Gelenks, der erforderliche Schwenkwinkel sowie die Notwendigkeit einer Arretierungsfunktion durch lockable-Varianten wie bei Artikel 3842562086 und 3842562087. Zusätzlich bestimmen die mechanischen Belastungen am Arbeitsplatz und die Häufigkeit der Bewegungszyklen die Wahl zwischen Standard-Gelenken und verstärkten Tragarmgelenk-Ausführungen.

Welche DIN- und EN-Normen gelten für Bosch Rexroth Gelenke in Arbeitsplatzsystemen?

Bosch Rexroth Gelenke entsprechen den grundlegenden Anforderungen der DIN EN ISO 12100 für Maschinensicherheit und den konstruktiven Vorgaben der DIN EN 547 für ergonomische Arbeitsplatzgestaltung. Die verwendeten Aluminiumlegierungen erfüllen die Werkstoffnormen nach DIN EN 573 und die mechanischen Eigenschaften gemäß DIN EN 755 für Strangpressprofile. Bei ESD-Arbeitsplätzen sind zusätzlich die Ableitfähigkeitsanforderungen der DIN EN 61340-5-1 zu beachten, während die Oberflächenbeschichtung den Korrosionsschutzbestimmungen der DIN EN ISO 12944 entspricht.

Worin unterscheiden sich Standard-Gelenke von lockable-Gelenken und Tragarmgelenken bei Bosch Rexroth?

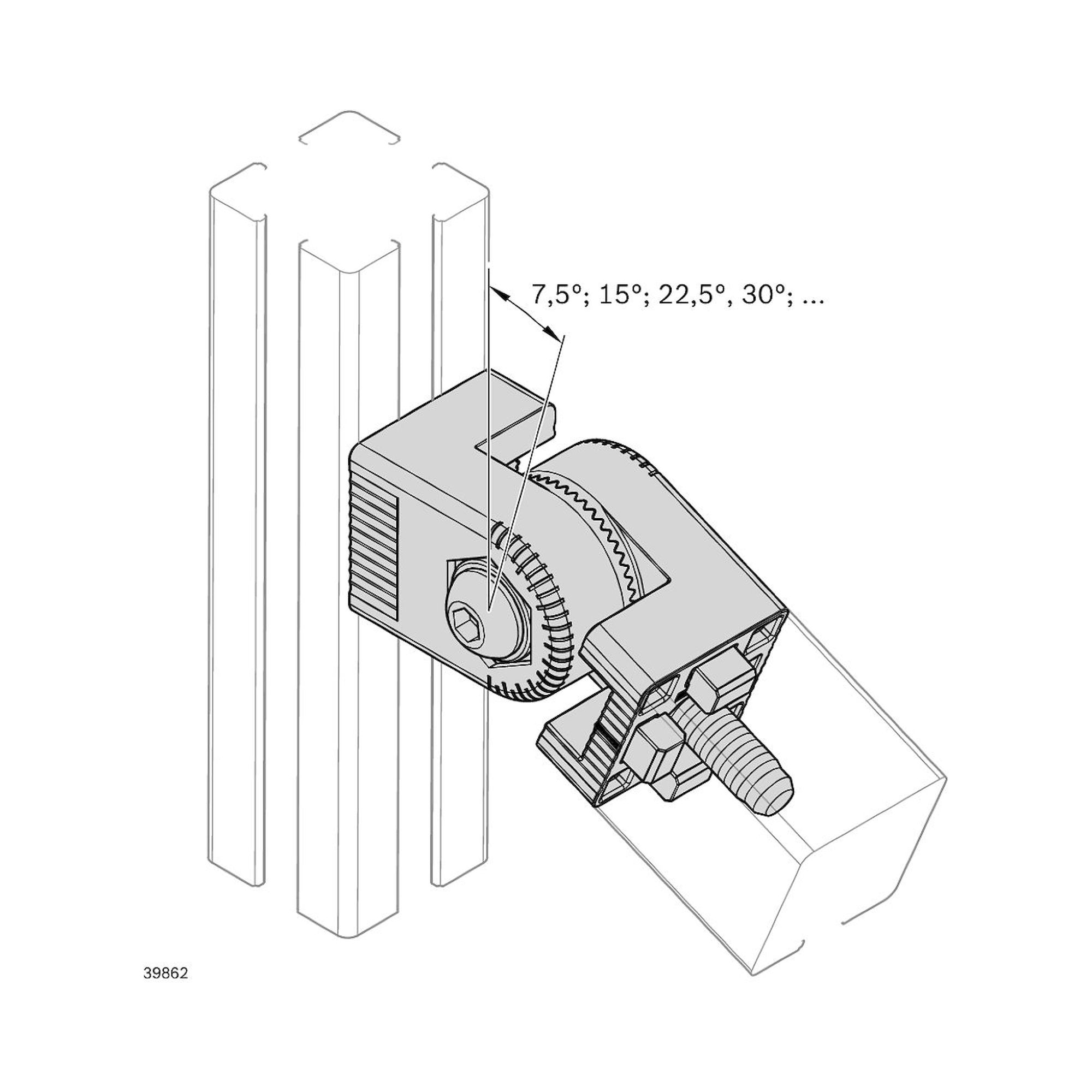

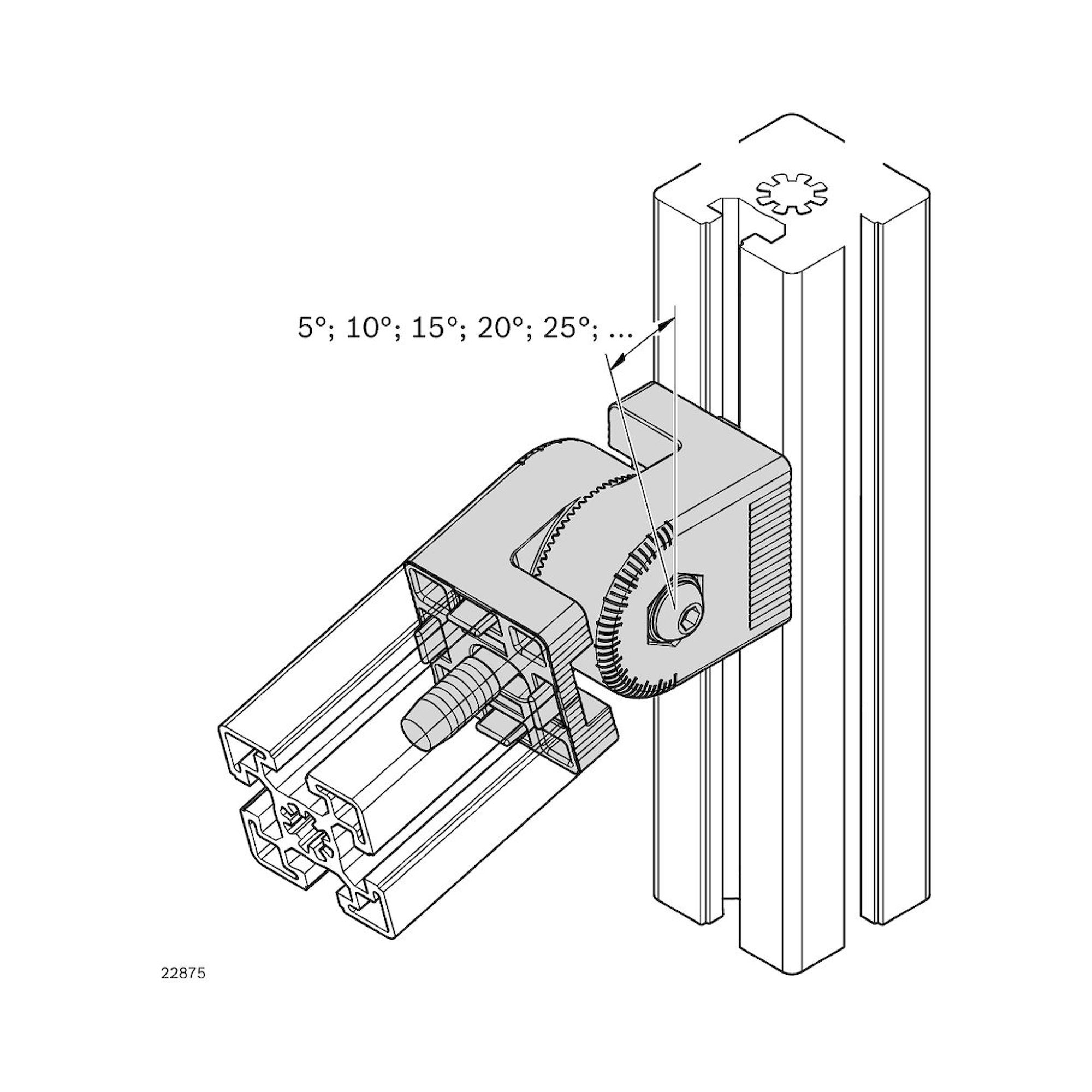

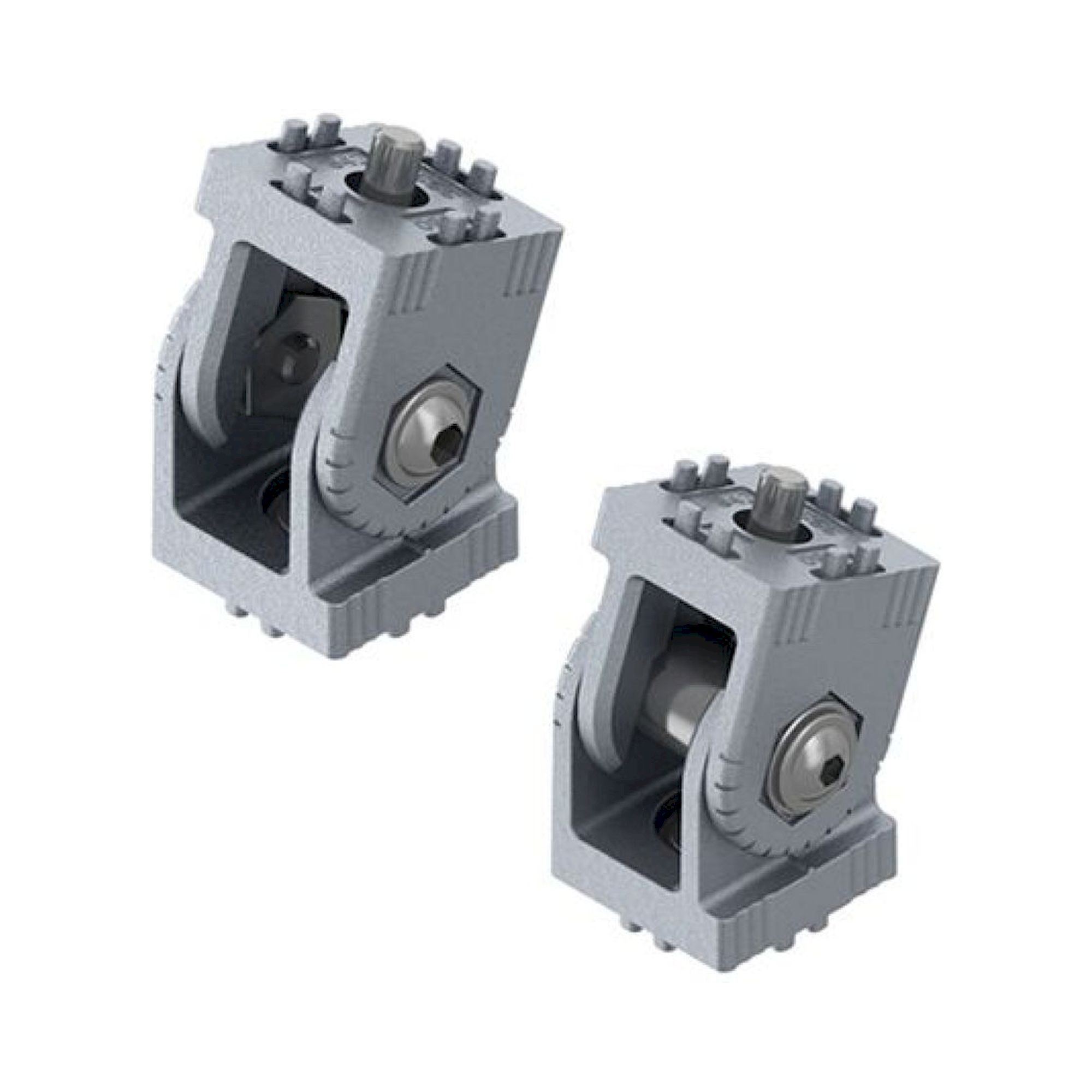

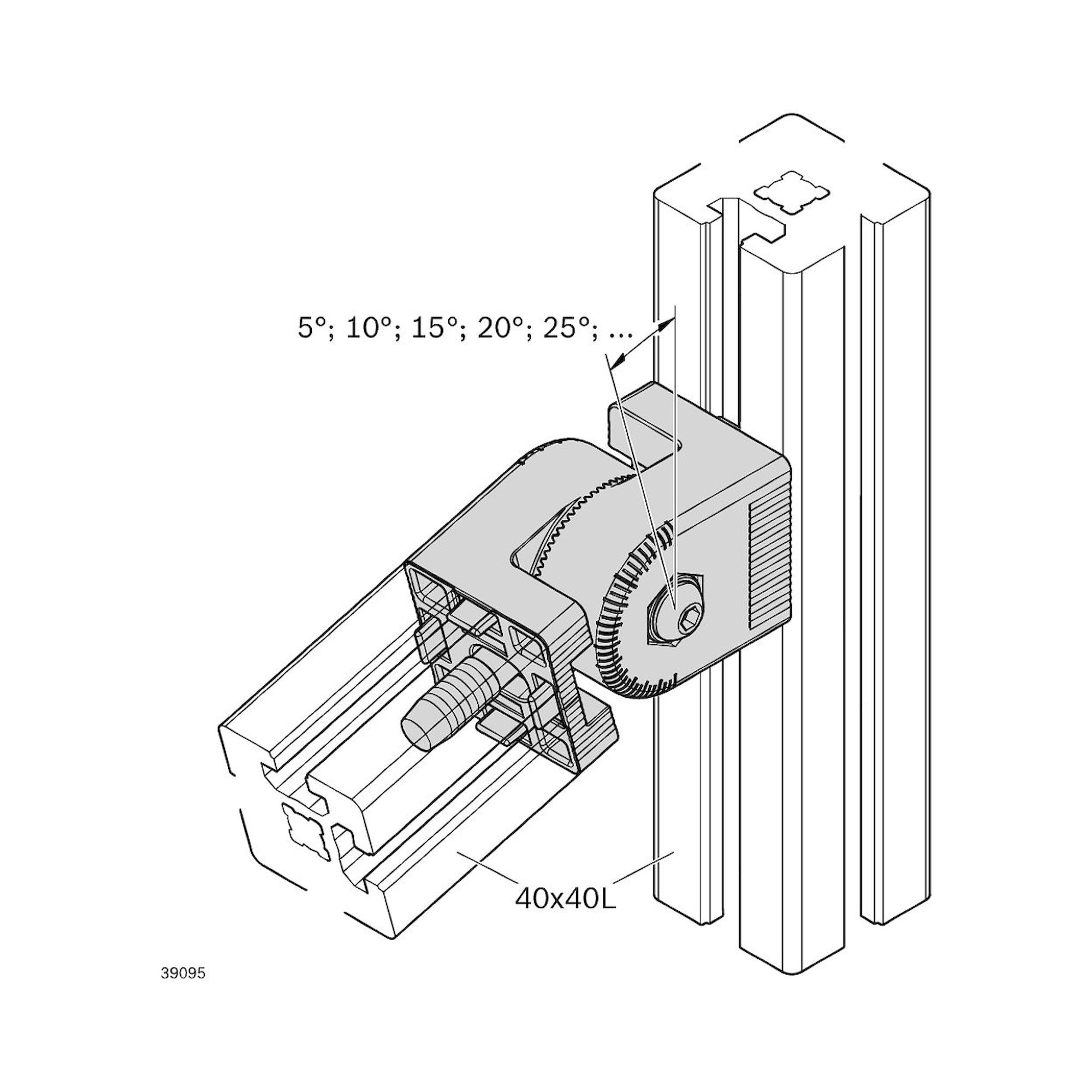

Standard-Gelenke wie das 20x20 Silver Modell 3842555665 ermöglichen freie Schwenkbewegungen ohne Fixiermöglichkeit und eignen sich für kontinuierlich bewegte Anwendungen. Lockable-Gelenke wie die Modelle 3842562086 und 3842562087 verfügen über eine integrierte Arretierungsmechanik zur stufenlosen Fixierung in beliebigen Winkelpositionen für temporär einstellbare Arbeitsplätze. Tragarmgelenke der Serie 3842554430 und 3842554434 sind für höhere Lasten konzipiert und bieten verstärkte Lagerungen für schwere Monitore oder Werkzeughalterungen mit Tragkapazitäten bis 25 kg.

Welche Montageanforderungen und Systemkompatibilität haben Bosch Rexroth Gelenke?

Bosch Rexroth Gelenke erfordern eine präzise Montage mit definierten Anzugsmomenten zwischen 8 und 12 Nm für die Befestigungsschrauben M6 oder M8 je nach Profilgröße. Die Gelenkkomponenten sind vollständig kompatibel mit allen Bosch Rexroth Aluminiumprofil-Systemen der Baureihen 20, 30, 40, 45 und 60 sowie den entsprechenden Verbindungselementen und Nutsteinen. Für optimale Funktion ist eine Oberflächenrauheit von Ra ≤ 3,2 μm an den Lagerstellen erforderlich, während die Montagetemperatur zwischen +5°C und +40°C liegen sollte für korrekte Materialpassung.

Welche Schutzart und Betriebstemperaturen erreichen Bosch Rexroth Gelenke?

Bosch Rexroth Gelenke erreichen standardmäßig Schutzart IP54 gegen Staub und Spritzwasser in industriellen Produktionsumgebungen. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensatbildung. Die eloxierten Aluminiumoberflächen bieten Korrosionsschutz nach Klasse C3 gemäß DIN EN ISO 12944 für mittlere industrielle Atmosphäre. Bei besonderen Anforderungen sind Sonderausführungen mit erhöhter Schutzart IP65 oder erweiterten Temperaturbereichen bis +120°C für Hochtemperaturanwendungen verfügbar.

Welche Wartungsintervalle und Lebensdauer haben Bosch Rexroth Gelenke?

Bosch Rexroth Gelenke erreichen bei normaler Industriebeanspruchung eine Lebensdauer von mindestens 100.000 Bewegungszyklen ohne Nachschmierung der wartungsfreien Gleitlager. Routinemäßige Sichtprüfungen sollten alle 6 Monate auf mechanische Beschädigungen, Verschleiß der Lagerstellen und ordnungsgemäße Funktion der Arretierungsmechanismen bei lockable-Varianten erfolgen. Eine jährliche Funktionsprüfung der Schwenkbewegungen und Überprüfung der Befestigungsschrauben auf korrektes Anzugsmoment gewährleistet dauerhaft sichere und präzise Gelenkfunktion in kritischen Produktionsanwendungen.
