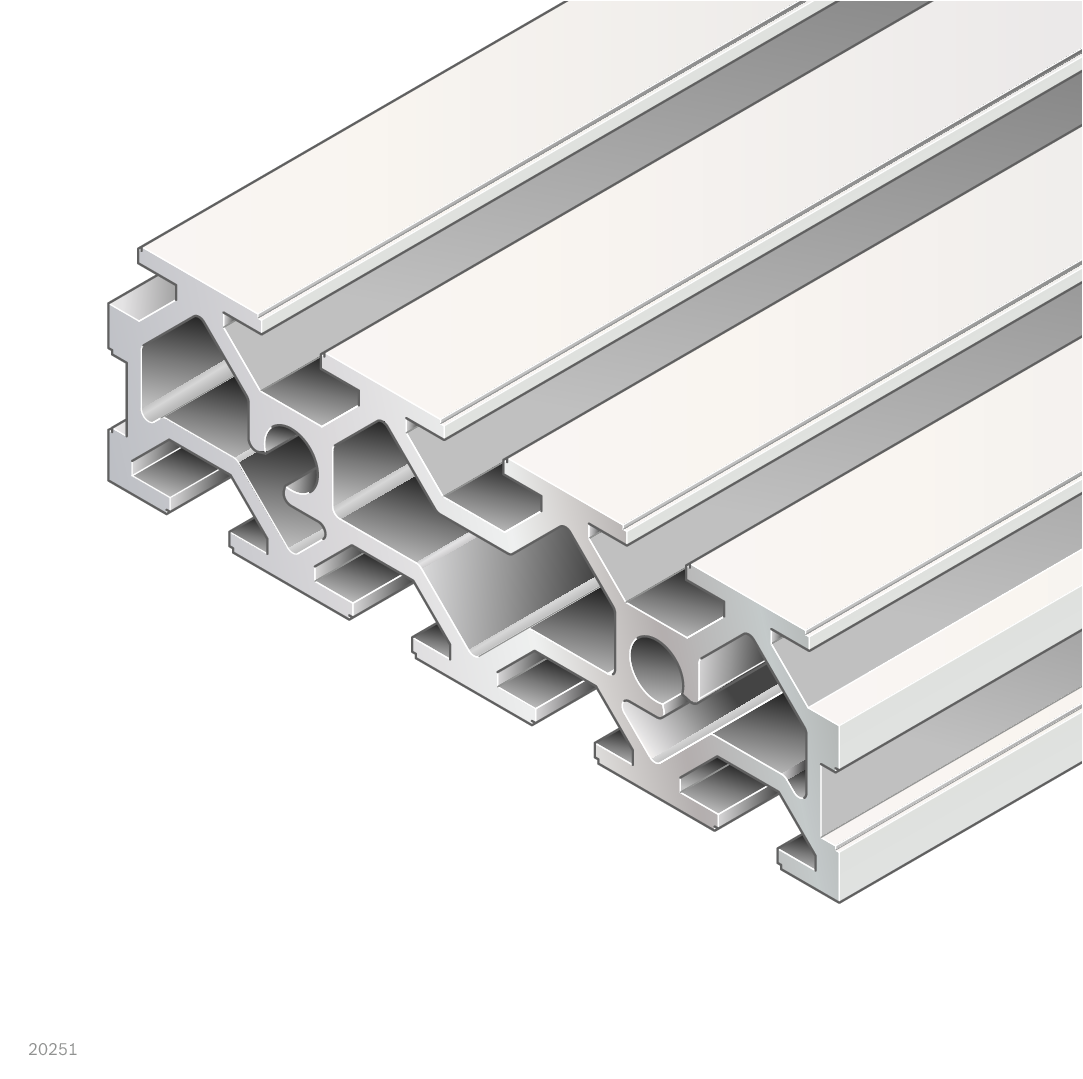

Nutenplatte 30x100 M aus eloxiertem Aluminium zum Aufbau beliebig breiter Nutenplatten. Als Mittelelement wird sie mit Nut 8 und Rastermaß 25 mm über Nutensteine mit weiteren Platten 30x100 verbunden. Lieferung in Standardlänge 5600 mm.
Nutenplatte 30x100 M, Aluminium eloxiert, Nut 8, L 5600 mm - Bosch Rexroth 3842542698
BOSCH REXROTH Originalprodukt
B2B Nettopreis
3.877,10 € 3.258,07 €
Artikel BRR-3842542698
Hersteller-Nr. 3842542698
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842542698
UrsprungslandSchweden
Zolltarifnummer76042990
ZustandNeu
Artikel
BRR-3842542698
Häufig zusammen gekauft
- Dieser Artikel: 3.877,10 € 3.258,07 €
- Nutenplatte 30x100 M, Nut 8 mm, L 100-5600 mm, Aluminium eloxiert - Bosch Rexroth 3842993336 4,61 € 3,87 €
- Nutenplatte 30x100 L/R mit seitlicher Nut 8 mm, 1000 mm lang - Bosch Rexroth 3842993337-1000 48,15 € 40,46 €
Die Nutenplatte 30x100 M ist ein Plattenprofil aus eloxiertem Aluminium zum Aufbau beliebig breiter Nutenplatten im Versuchs-, Vorrichtungs- und Sondermaschinenbau. Als Mittelelement (M) wird sie über Nutensteine mit weiteren Platten 30x100 zu Flächen jeder gewünschten Breite verbunden.
- Plattenprofil mit mehreren Nuten für Aufbauten beliebiger Abmessungen
- Rastermaß 25 mm, Profilnut 8 zur Aufnahme von 8-mm-Nutensteinen
- Verbindung benachbarter Platten über Nutensteine, Empfehlung 3 Nutensteine je Meter Profillänge
- Oberfläche aus eloxiertem Aluminium, korrosionsbeständig
Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 30x100 |
| Profiltyp | Standard |
| Profilnut | 8 |
| Offene Nuten | 7 |
| Rastermaß | 25 mm |
| Material | Aluminium, eloxiert |
| Profilfläche [A] | 9.7 cm² |
| Flächenträgheitsmoment [lx] | 88.8 cm⁴ |
| Flächenträgheitsmoment [ly] | 9.2 cm⁴ |
| Widerstandsmoment [Wx] | 17.8 cm³ |
| Widerstandsmoment [Wy] | 6 cm³ |
| Masse [m] | 2.6 kg/m |
| Länge [L] | 5600 mm |
| Liefereinheit | 18 |
| Lieferzustand | Packeinheit in Standardlänge |
| Gewicht (Packeinheit) | 288 kg |
| Empfohlenes Zubehör | Profil 30x30, Nutenstein |
| Hersteller-Nr. | 3842542698 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Schweden |
| Gewicht | 288.000000 |
| Höhe | 5600 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
