Winkel 45x90 designLINE, ESD, RAL 9006, inkl. Befestigungsmaterial - Bosch Rexroth 3842551607
Winkel 45x90 designLINE, ESD, RAL 9006, inkl. Befestigungsmaterial - Bosch Rexroth 3842551607 Maßzeichnung 3842551607

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Winkel 45x90 designLINE, ESD, RAL 9006, inkl. Befestigungsmaterial - Bosch Rexroth 3842551607

Bosch Rexroth ✓ Originalprodukt Neuware Made in Germany

Aluminium-Druckguss-Winkel im Format 45x90 für Profilnut 10, in der designLINE-Ausführung (Weißaluminium RAL 9006, gleitgeschliffen und lackiert). ESD-geeignet und komplett mit 4 Hammerschrauben M8x25 sowie 4 Bundmuttern M8 geliefert. Biegemomente bis 180 Nm (Achse 1) bzw. 400 Nm (Achse 2) für anspruchsvolle Verbindungen im Aluminium-Profilsystem.

Netto
14,06 €
zzgl. MwSt.
16,73 € inkl. 19 % MwSt., zzgl. Versand
Artikel BRR-3842551607
Hersteller-Nr. 3842551607
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF) 8 Dokumente, alle unter Downloads
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Winkel 45x90 designLINE von Bosch Rexroth verbindet Aluminiumprofile mit Nut 10 im 90-Grad-Winkel und eignet sich für statisch und dynamisch belastete Konstruktionen in Montage- und Automatisierungsanlagen. Das Set wird mit vollständigem Befestigungsmaterial geliefert - keine weiteren Zukaufteile erforderlich.

  • ESD-geeignete Ausführung für elektrostatisch sensible Umgebungen
  • Hohe Tragfähigkeit: Biegemoment 1 bis 180 Nm, Biegemoment 2 bis 400 Nm, Torsionsmoment 60 Nm
  • Aluminiumdruckguss, gleitgeschliffen und lackiert in Weißaluminium (RAL 9006) - passend zur designLINE-Profilserie
  • Lieferumfang komplett: 4x Hammerschraube M8x25 und 4x Bundmutter M8 (Stahl, verzinkt) inklusive
  • Profilnut 10 - kompatibel mit Bosch Rexroth Aluminium-Konstruktionsprofilen der 45er und 90er Baureihe

Technische Daten

MerkmalWert
Abmessungen45x90 mm
Profilnut10
FarbeWeißaluminium (RAL 9006)
Material WinkelAluminiumdruckguss, gleitgeschliffen und lackiert
Material BefestigungsmaterialStahl, verzinkt
Biegemoment 1180 Nm
Biegemoment 2400 Nm
Torsionsmoment60 Nm
ESDja
designLINEja
Befestigungsmaterial4x Hammerschraube M8x25, 4x Bundmutter M8
LieferumfangWinkel designLINE inkl. Befestigungsmaterial (FS)

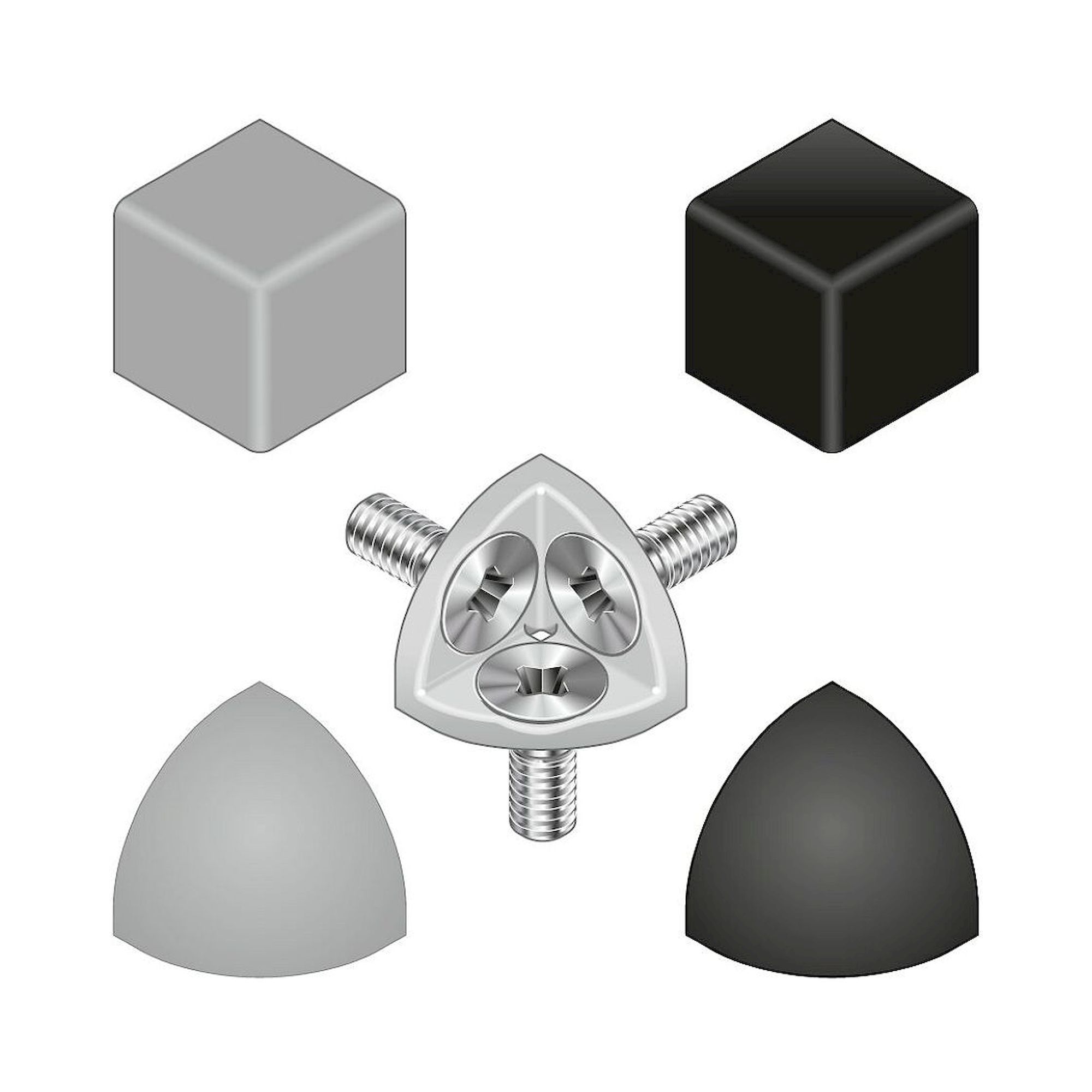

Empfohlenes ZubehörAbdeckkappe Winkel 45x90, signalgrau (3842548864); Abdeckkappe Winkel 45x90, schwarz (3842548865)
Gewicht0,272 kg
HerstellerBosch Rexroth
Hersteller-Nr.3842551607
Zolltarifnummer83024900
GPSR HerstellerdatenBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
AusführungESD (antistatisch)
