Was sind Verbindungselemente von Bosch Rexroth und in welchen Industriezweigen werden sie eingesetzt?

Verbindungselemente von Bosch Rexroth sind hochpräzise mechanische Komponenten zur kraftschlüssigen und formschlüssigen Verbindung von Aluminiumprofilen in modularen Arbeitsplatzsystemen. Diese umfassen Bolzenverbinder wie den D17x100 (3842535618), Schwerlastverbinder mit dynamischen Lasten bis 180x180 und Traghalterungen in Standardlängen von 255mm bis 495mm. Hauptanwendungsgebiete sind der Maschinen- und Anlagenbau, die Automatisierungstechnik, Montagearbeitsplätze in der Automobilindustrie sowie ergonomische Arbeitsplatzsysteme in Produktions- und Logistikumgebungen.

Nach welchen technischen Kriterien werden Bosch Rexroth Verbindungselemente ausgewählt?

Die Auswahl von Bosch Rexroth Verbindungselementen erfolgt primär nach der erforderlichen Tragkraft, wobei Schwerlastverbinder dynamische Belastungen bis 180x180 aufnehmen können. Entscheidende Kriterien sind die Profilnut-Kompatibilität (Nut 6 oder Nut 10), die Werkstoffausführung zwischen verzinktem Stahl und Edelstahl sowie die geometrischen Abmessungen der Traghalterungen von 255mm bis 495mm Länge. Die Verbindungsart unterscheidet sich zwischen Bolzenverbindern mit D17-Durchmesser in Längen von 60mm bis 100mm und modularen Befestigungssätzen für spezifische Anwendungsanforderungen.

Welche DIN- und EN-Normen gelten für Bosch Rexroth Verbindungselemente?

Bosch Rexroth Verbindungselemente entsprechen den Anforderungen der DIN EN ISO 9001 für Qualitätsmanagementsysteme und der DIN 6912 für Zylinderschrauben mit Innensechskant. Die mechanischen Eigenschaften folgen der DIN EN 10025 für Baustähle und DIN EN 10088 für nichtrostende Stähle bei edelstahlausgeführten Komponenten. Oberflächenbehandlungen wie die Verzinkung entsprechen DIN EN ISO 2081, während die Tragfähigkeitsberechnungen nach DIN EN 1993-1-8 für Verbindungen im Stahlbau durchgeführt werden.

Was unterscheidet Schwerlastverbinder von Standard-Bolzenverbindern bei Bosch Rexroth?

Schwerlastverbinder wie der 180x180 (3842555616) sind für deutlich höhere dynamische Lasten ausgelegt als Standard-Bolzenverbinder D17x60/100 und verfügen über eine größere Kontaktfläche zur Kraftübertragung. Während Bolzenverbinder primär für axiale Zugkräfte dimensioniert sind, übertragen Schwerlastverbinder kombinierte Biege- und Torsionsmomente in mehreren Achsrichtungen. Die Montage erfolgt bei Schwerlastverbindern über definierte Anzugsdrehmomente mit Mehrschrauben-Konfiguration, wohingegen Bolzenverbinder als Einzelelement mit standardisierten Gewinde M10 oder M12 arbeiten.

Welche Systemkompatibilität und Montageanforderungen gelten für Bosch Rexroth Verbindungselemente?

Bosch Rexroth Verbindungselemente sind ausschließlich mit Aluminiumprofilen des Bosch Rexroth Baukastensystems kompatibel und erfordern Profilnuten der Größe 6 oder 10 je nach Verbinderelement. Die Installation erfolgt über T-Nutenstein-Verbindungen mit definierten Anzugsdrehmomenten zwischen 8 Nm für M6-Schrauben und 25 Nm für M12-Verbindungen. Gleitblöcke aus verzinktem Stahl oder Edelstahl ermöglichen bewegliche Verbindungen in den Profilnuten, während starre Verbindungen über Inbusschrauben der Festigkeitsklasse 8.8 nach DIN 912 realisiert werden.

Welche Schutzart und Betriebstemperaturen sind für Bosch Rexroth Verbindungselemente spezifiziert?

Bosch Rexroth Verbindungselemente erreichen aufgrund ihrer offenen Konstruktion keine definierten IP-Schutzarten, sind jedoch für Innenraum-Industrieumgebungen mit Temperaturen von -20°C bis +80°C ausgelegt. Edelstahlausführungen bieten Korrosionsbeständigkeit nach DIN EN 10088-2 (Werkstoff 1.4301) für Anwendungen mit erhöhter Luftfeuchtigkeit oder leichten chemischen Belastungen. Die verzinkten Stahlkomponenten entsprechen der Korrosionsschutzklasse C3 nach DIN EN ISO 12944 und sind für normale Industrieatmosphären ohne aggressive Medieneinwirkung geeignet.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Bosch Rexroth Verbindungselemente?

Bosch Rexroth Verbindungselemente erfordern bei statischen Anwendungen eine jährliche Sichtkontrolle auf mechanische Beschädigungen und Korrosionserscheinungen sowie eine Drehmomentprüfung der Schraubverbindungen alle 6 Monate. Bei dynamischen Belastungen sind vierteljährliche Inspektionen der Schwerlastverbinder obligatorisch, einschließlich der Überprüfung von Verschleißerscheinungen an Gleitblöcken und T-Nutsteinen. Die Lebensdauer beträgt bei sachgemäßer Installation und Wartung mindestens 15 Jahre für statische Verbindungen und 8-12 Jahre für dynamisch belastete Komponenten, abhängig von Lastzyklen und Umgebungsbedingungen.

Verbindungselemente Bosch Rexroth

Mechanik-Grundelemente Bosch Rexroth

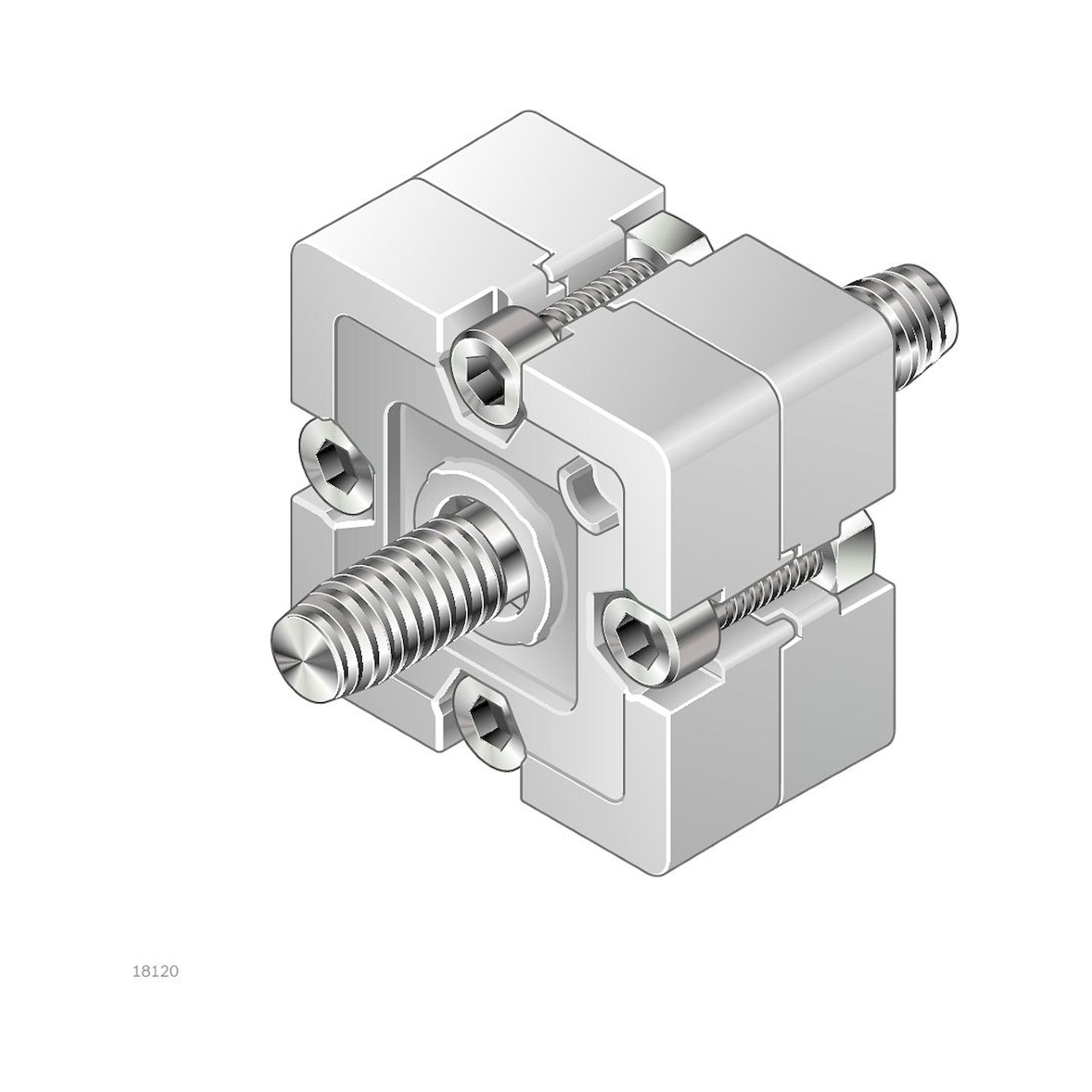

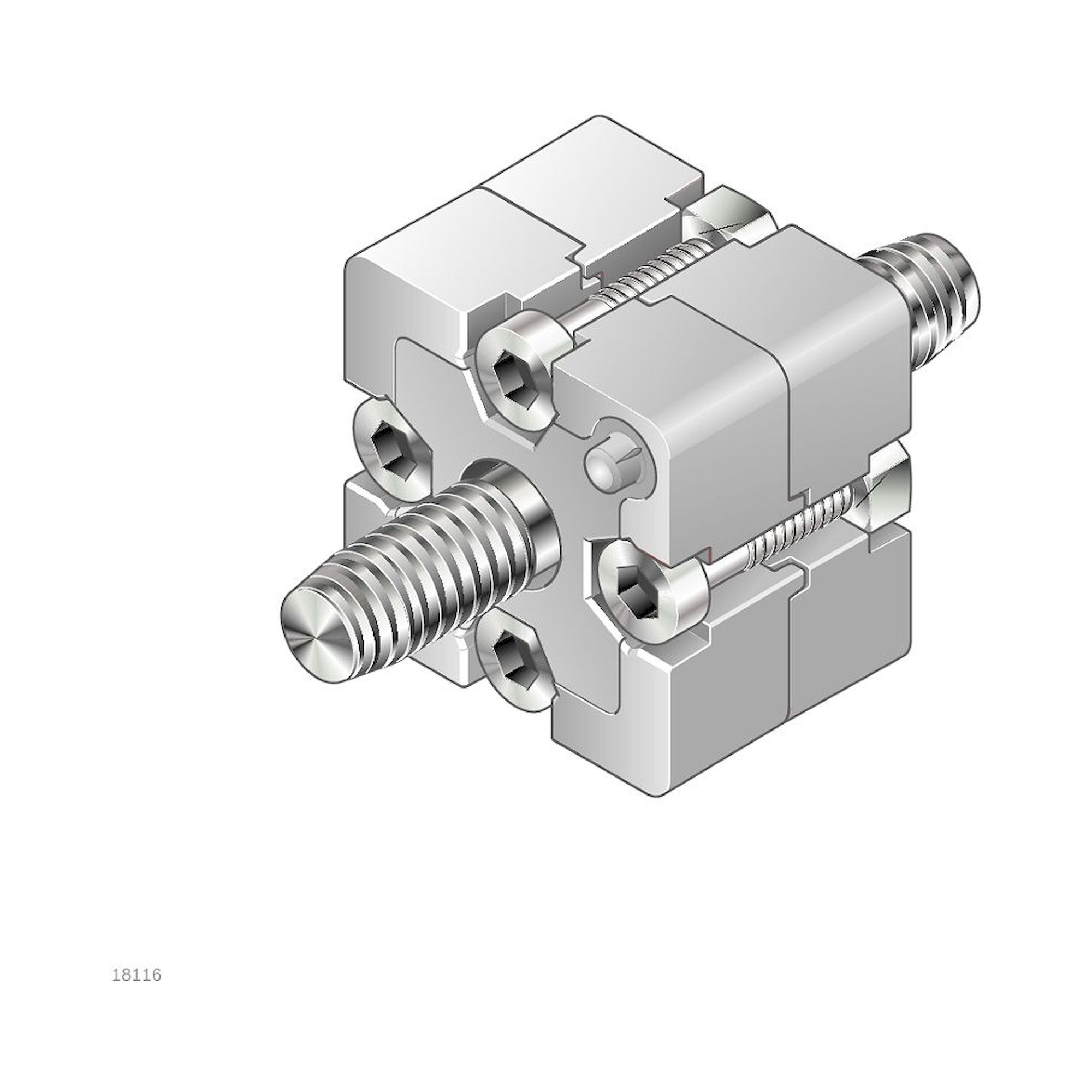

Verbindungselemente von Bosch Rexroth verbinden, fixieren und justieren Aluminiumstrebenprofile im modularen Profilsystem. Das Sortiment umfasst 344 Artikel, darunter Hammermuttern in M4, M5, M6 und M8 für Nut 8, Winkelverbinder in verschiedenen Abmessungen (20X28, 28X28X38, 43X42, R40X43), Blechwinkel (60X60X42X2,5), Fundamentwinkel (160X90X42X4 und 210X90X42X4) sowie Bolzenverbinder, Endverbinder, Bundmuttern und Nutensteinprofile. Spreizmuttern in M4, M5 und M6 ermöglichen kraftschlüssige Verbindungen ohne Profilzugang von der Stirnseite.

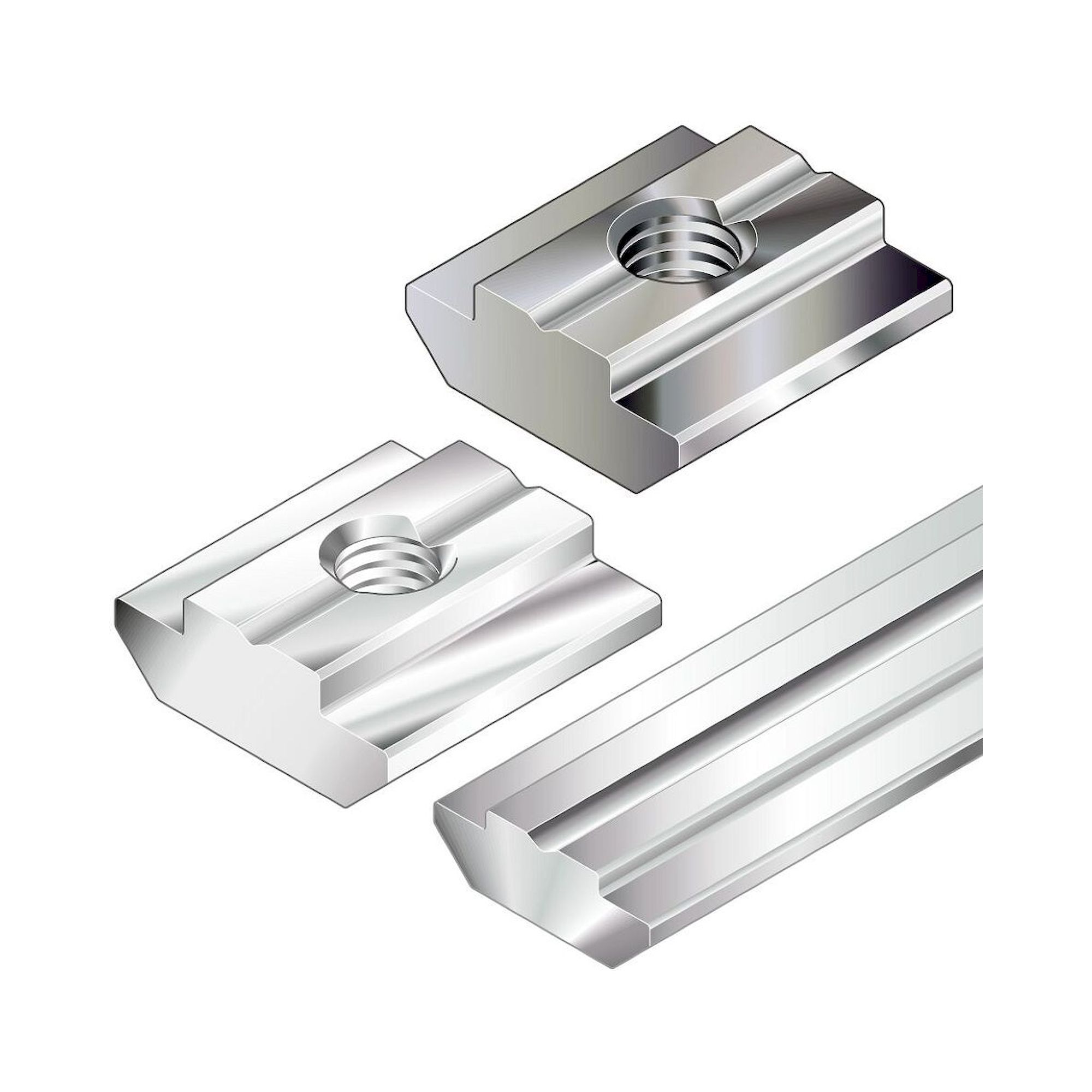

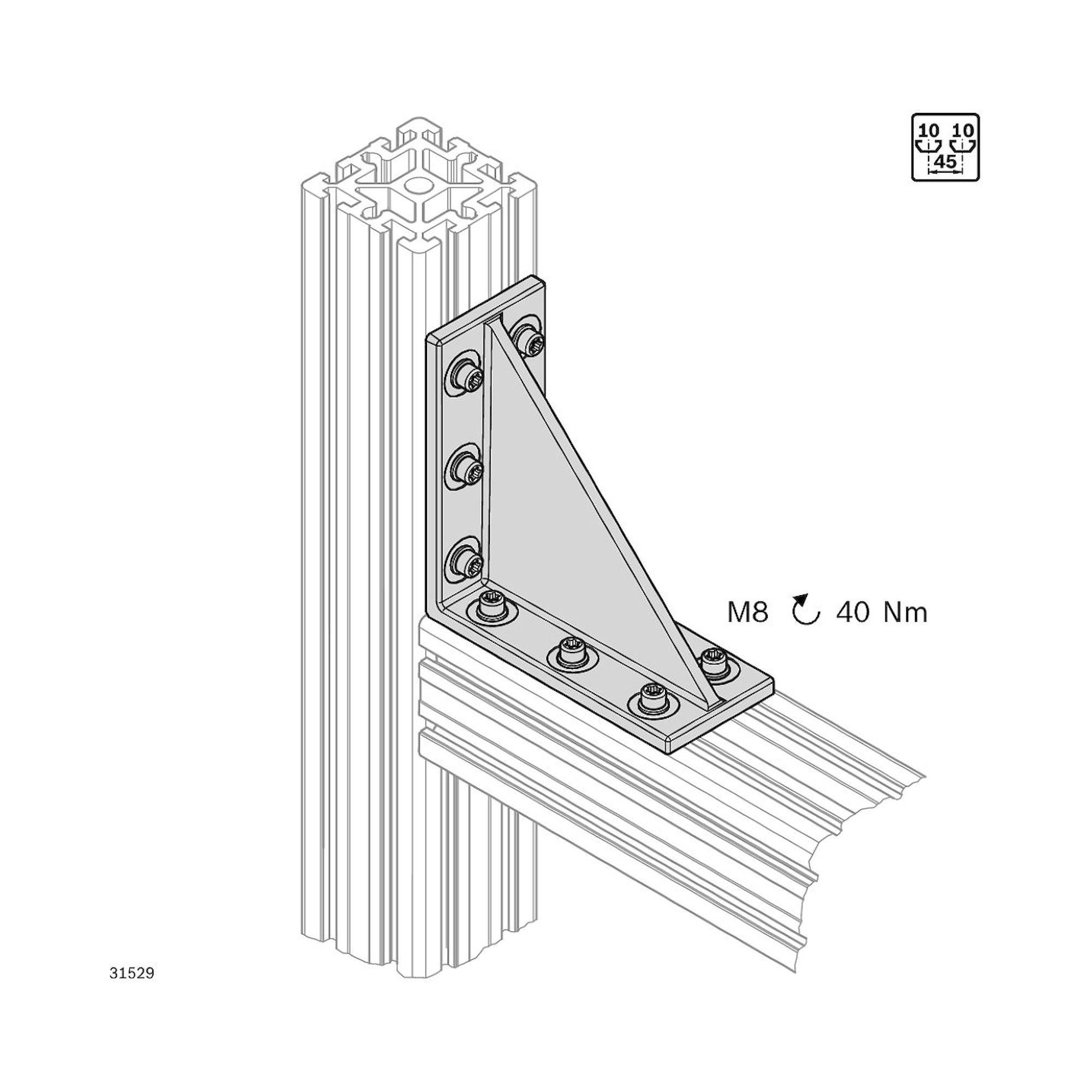

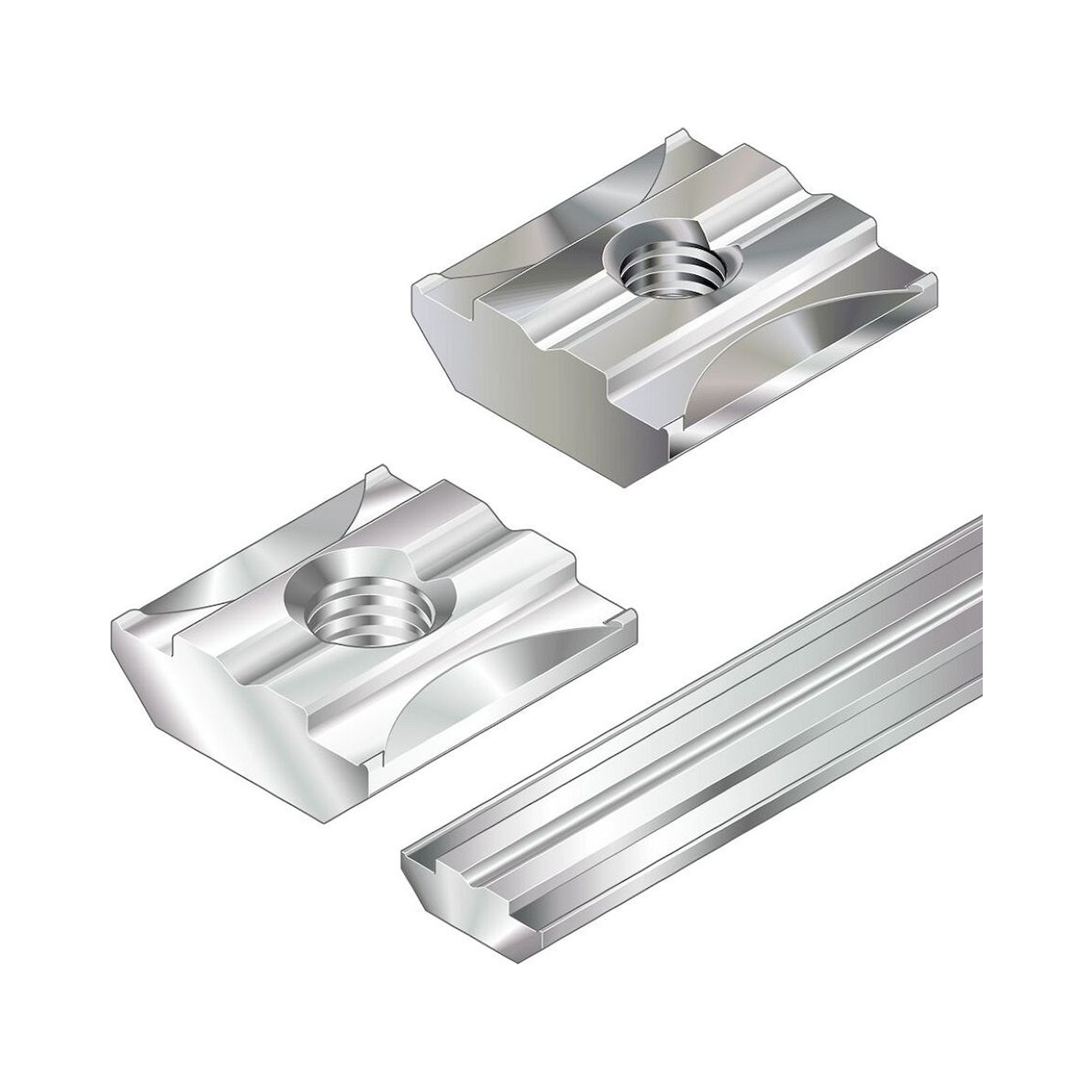

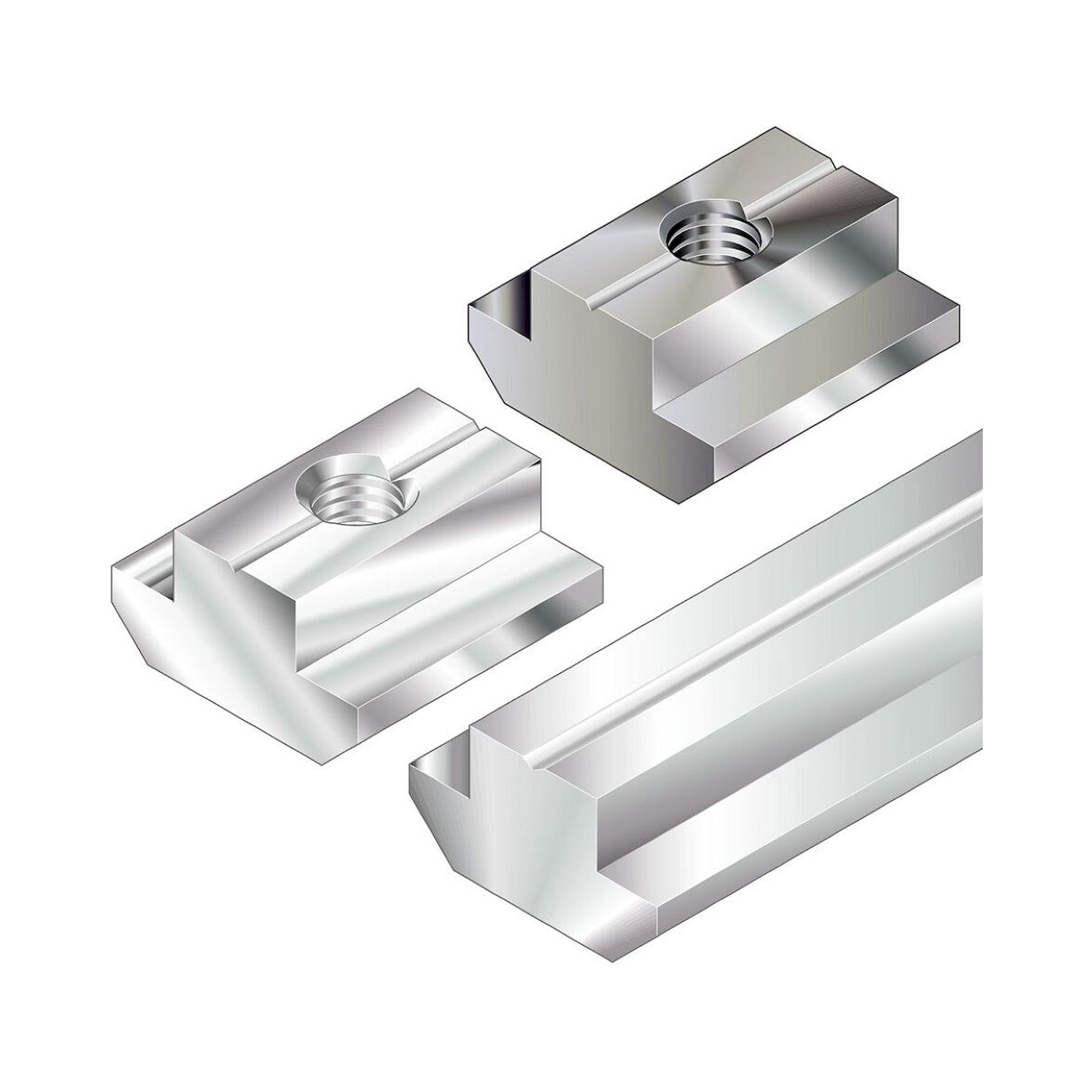

Nutensteine für Nut 8 (M4, M5, M6, M8) passen in die T-Nut des Strebenprofils und nehmen Schraubenverbindungen auf, ohne das Profil zu bohren. Befestigungssätze (z.B. QV 10 8X40) sowie Nutensteinprofile in L=1000 mm ergänzen das System für Serienanwendungen, bei denen eine Vielzahl von Anschlüssen entlang einer Profilnut zu setzen ist.

⚙ Hammermuttern M4-M8 für Nut 8 - Einlegen in die T-Nut, ohne Stirnzugang erforderlich

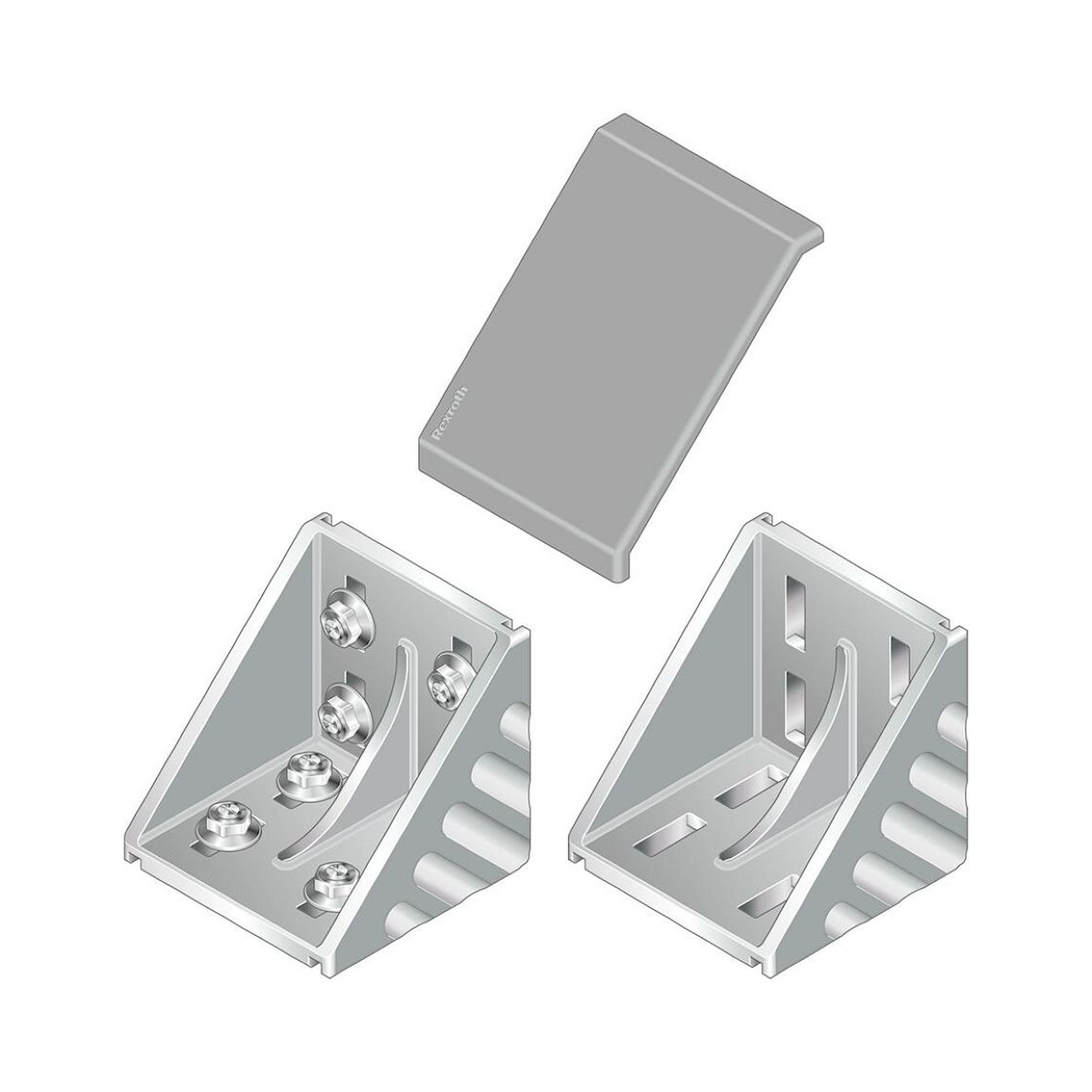

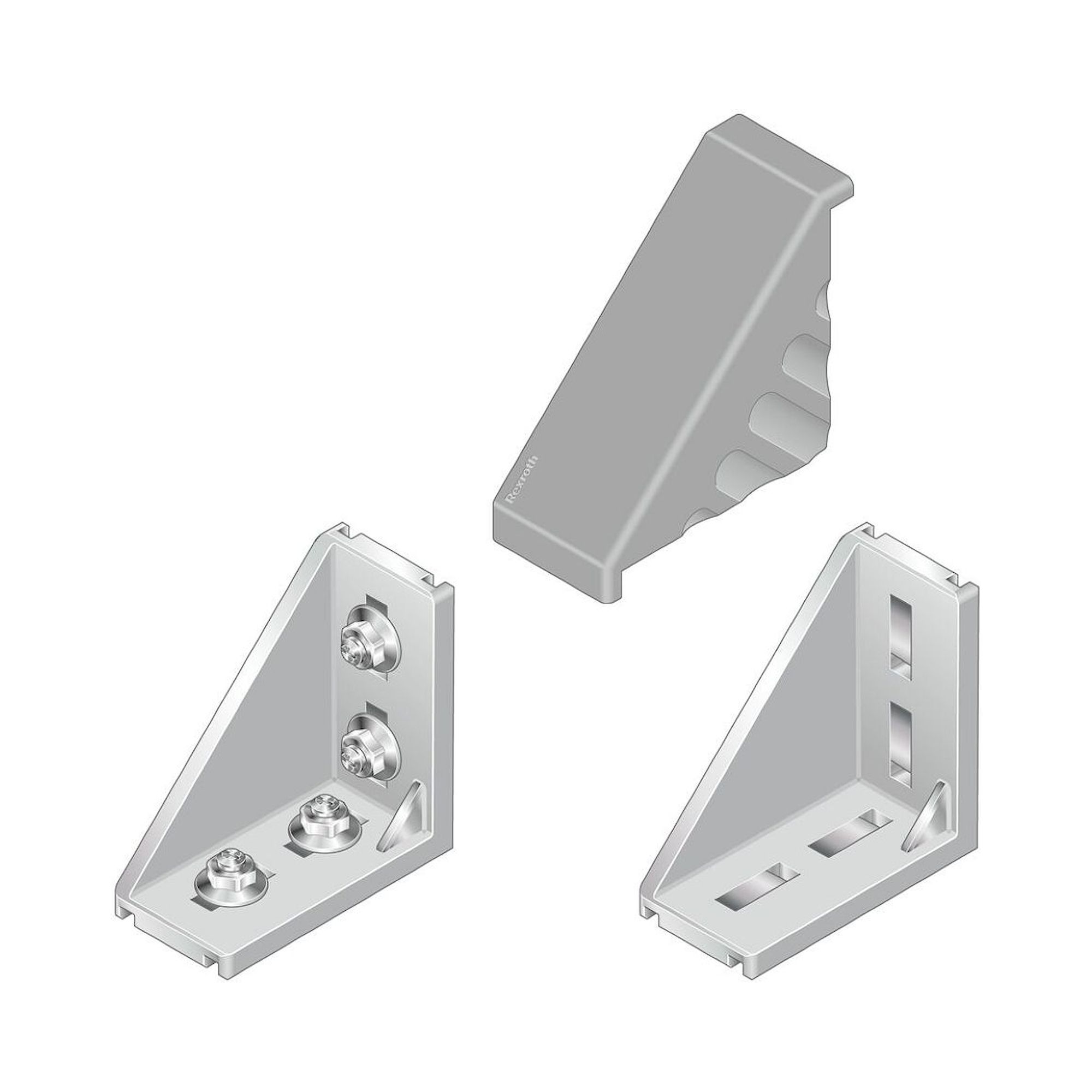

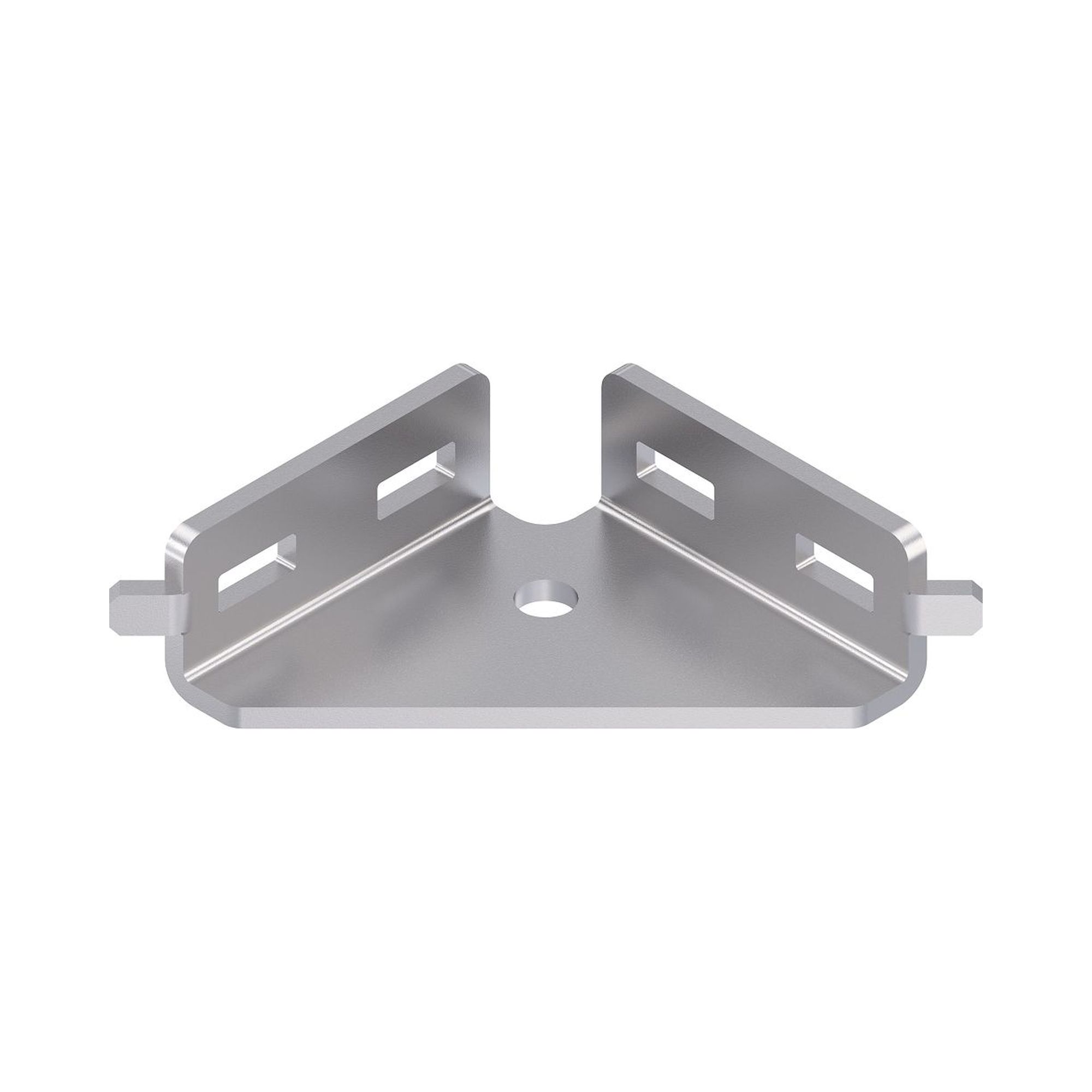

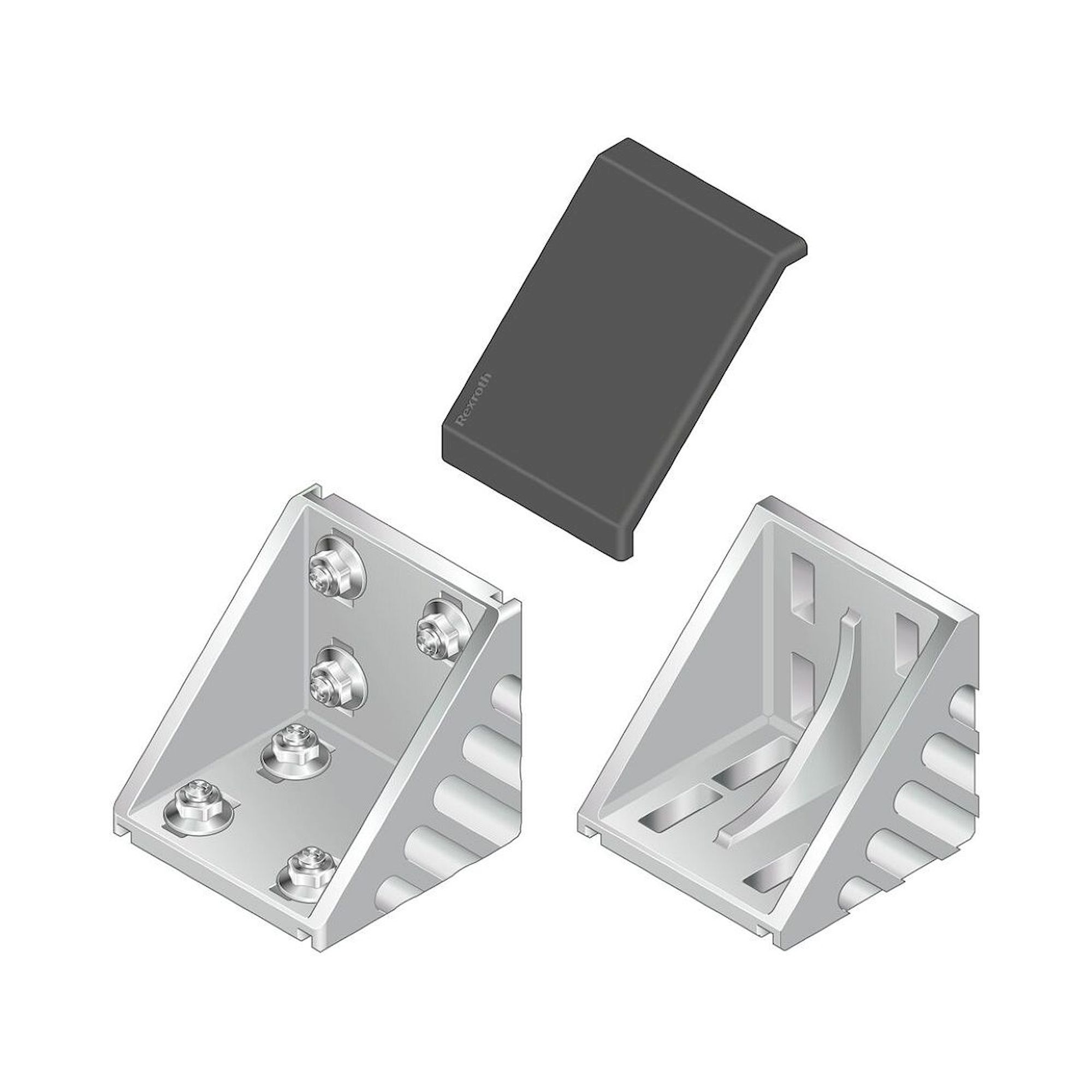

✦ Winkel und Blechwinkel - Abmessungen 20X28 bis 60X60X42X2,5 mm, für rechtwinklige Rahmenverbindungen

✓ Fundamentwinkel 160X90X42X4 und 210X90X42X4 - für bodennahe Fixierung und Aufbau freistehender Gestelle

⬡ Spreizmuttern M4-M6 - kraftschlüssige Querverbindung ohne Profilbearbeitung

📦 Befestigungssätze und Nutensteinprofile - konfektionierte Einheiten für Serienanwendungen, Nutensteinprofil L=1000 mm

Verbindungstyp	Gewindegrosse	Typische Artikel
Hammermutter (Nut 8)	M4, M5, M6, M8	3842501751-54
Nutenstein (Nut 8)	M4, M5, M6, M8	3842514928-31
Spreizmutter	M4, M5, M6	3842554774-78
Winkelverbinder	M5/M6	3842501587, 3842502137, 3842504760
Fundamentwinkel	M8	3842146815, 3842146848

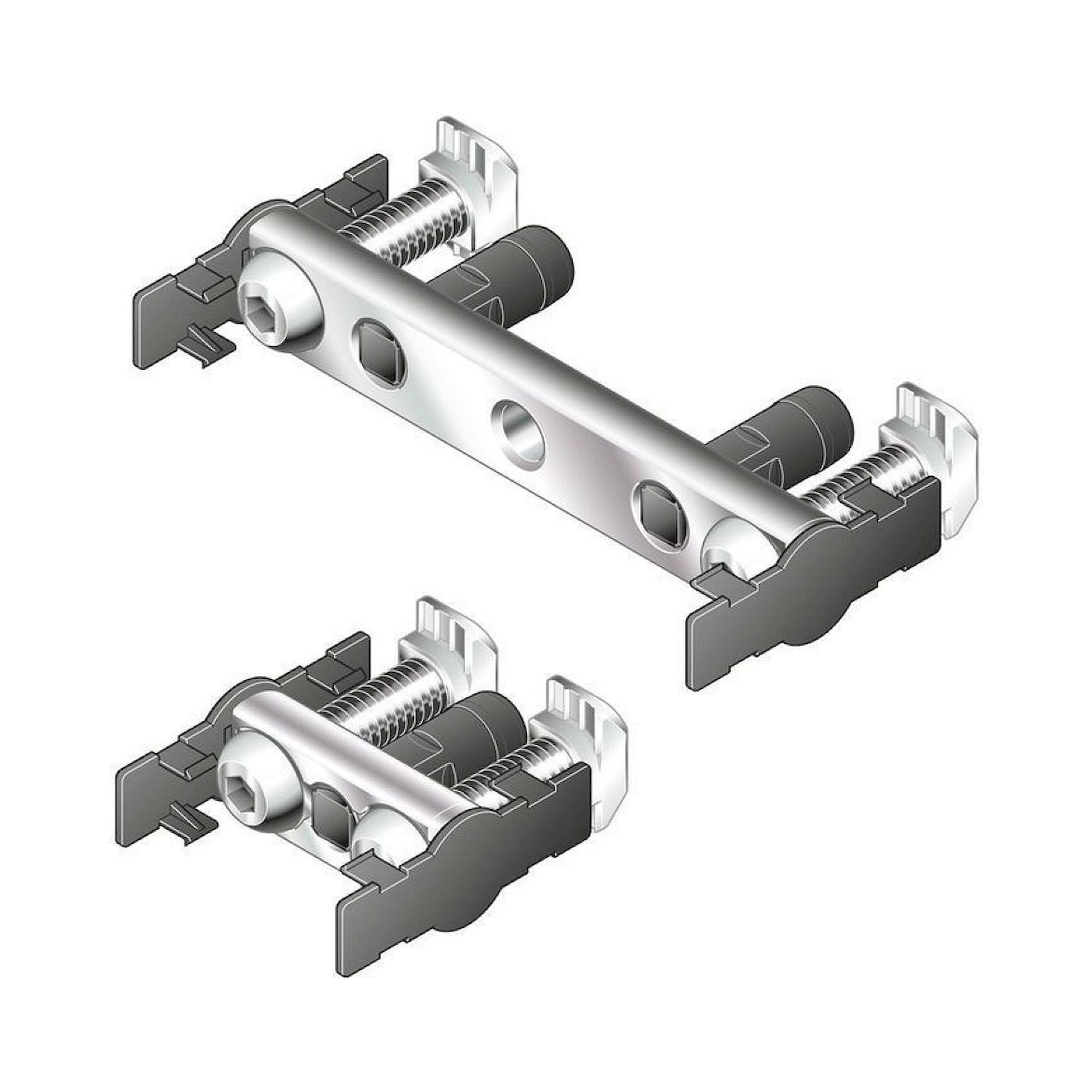

Bolzenverbinder D17X60	M8	3842500922 (VE-10 Stk.)

Typische Einsatzbereiche: Aufbau modularer Arbeitsplatzsysteme und Montagegestelle aus Bosch-Rexroth-Aluminiumprofilen, Erweiterung und Umbau bestehender Profilrahmenkonstruktionen, Befestigung von Anbauteilen wie Ablagen, Verkleidungen und Werkzeugträgern, sowie Sicherung von Maschinenverkleidungen und Schutzgittern in der Fertigungslinie.
