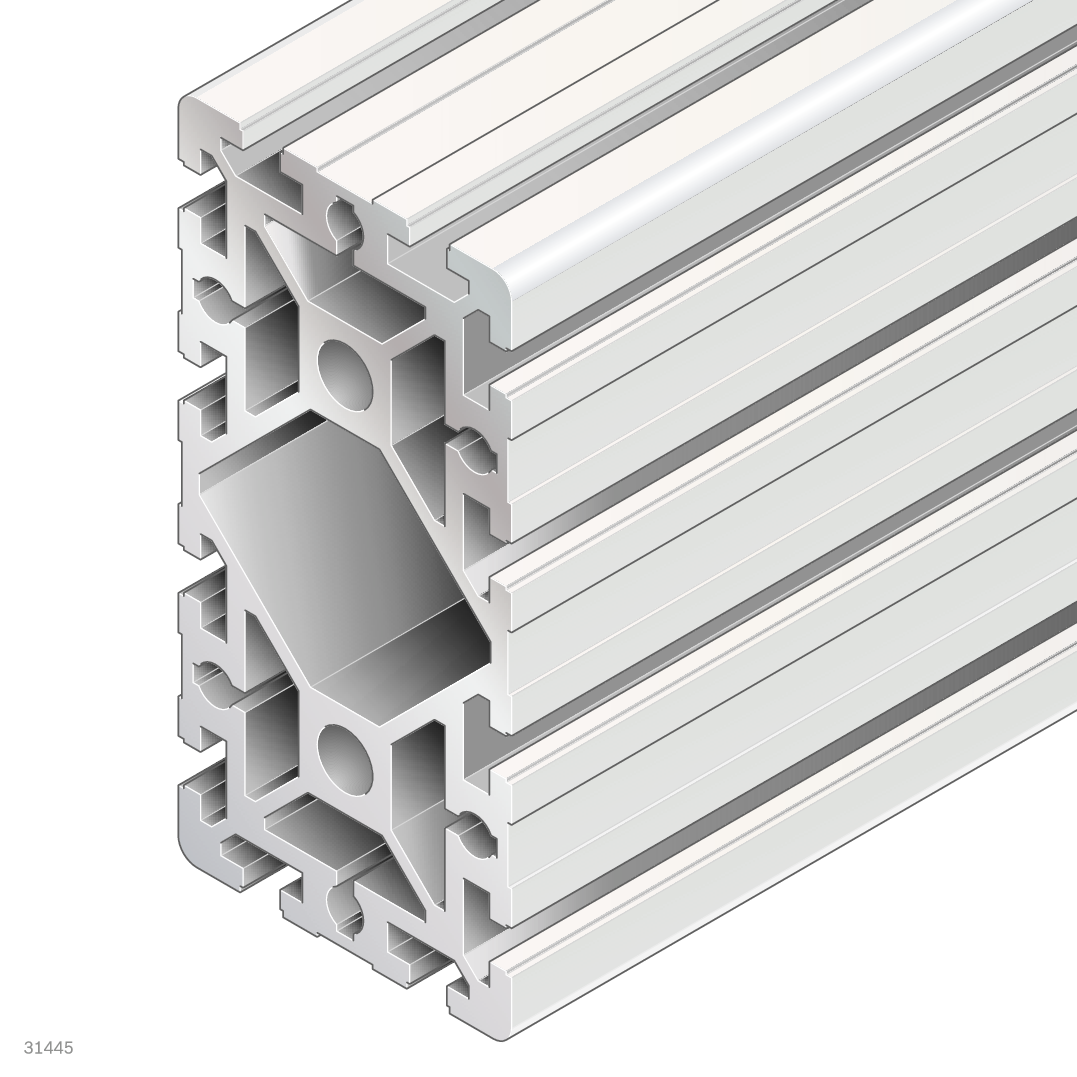

Schweres Aluminium-Strebenprofil im Querschnitt 90x180mm, Länge 6070mm, als Packeinheit von 3 Stück geliefert. Mit 12 offenen Nuten (Profilnut 10), M16-Bearbeitung in allen Kernzügen und ESD-Eignung für elektrostatisch geschützte Montagebereiche. Material: Aluminium, eloxiert, Farbe Natur.
Strebenprofil 90x180, 3x6070mm, Aluminium eloxiert, ESD-geeignet - Bosch Rexroth 3842553617
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
5.540,51 € inkl. MwSt.
4.655,89 €
Artikel
BRR-3842553617
Hersteller-Nr.
3842553617
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842553617
UrsprungslandSchweden
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842553617
Häufig zusammen gekauft
-
Dieser Artikel:
4.655,89 €
-
Halbrundprofil 45x45 HR, Aluminium eloxiert, Länge 50-6070 mm - Bosch Rexroth 3842992945
32,96 €Show details
-
Strebenprofil 45x45L, Nut 10, 4 offene Nuten, Aluminium eloxiert - Bosch Rexroth 3842992953
26,76 €Show details
Total price
Das Strebenprofil 90x180 von Bosch Rexroth ist ein tragendes Aluminium-Konstruktionsprofil für anspruchsvolle Rahmen- und Tragkonstruktionen im industriellen Montagebau. Querschnitt 90x180mm, Länge 6070mm, geliefert als Packeinheit von 3 Stück. Das eloxierte Aluminiumprofil ist ESD-geeignet und eignet sich damit auch für elektrostatisch geschützte Arbeitsbereiche (ESD-Workstations, Reinraum-nahe Montagelinien).
- 12 offene Nuten und Profilnut-Typ 10 ermöglichen vielseitige Verbindungs- und Befestigungsmöglichkeiten ohne Bohren
- Rastermaß 45mm - kompatibel mit dem Bosch Rexroth Aluminium-Struktursystem (Profiltyp Standard)
- M16-Bearbeitung in allen Kernzügen, D17V/LF/LF-S in definierten Nuten - montagebereit ab Lieferung
- Hohe Biegesteifigkeit: Flächenträgheitsmoment Ix = 2138,3 cm⁴ (X-Richtung), Iy = 544,3 cm⁴ (Y-Richtung)
- Empfohlenes Zubehör: Abdeckkappe 90x90 in Schwarz oder Signalgrau, auch mit Durchgangsbohrung erhältlich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 90x180 mm |
| Länge [L] | 6070 mm |
| Liefereinheit | 3 Stück (Packeinheit in Standardlänge) |
| Rastermaß | 45 mm |
| Profilnut | 10 |
| Offene Nuten | 12 |
| Profiltyp | Standard |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Profilbearbeitung | M16: in allen Kernzügen; D17V, LF: in Nuten A/H, B/G; LF-S: in Nuten D/K, E/J |
| Profilfläche [A] | 63,6 cm² |
| Masse [m] | 17,2 kg (je Stab) |
| Gewicht (Packeinheit) | 336,3 kg |
| Flächenträgheitsmoment Ix | 2138,3 cm⁴ |
| Flächenträgheitsmoment Iy | 544,3 cm⁴ |
| Widerstandsmoment Wx | 237,6 cm³ |
| Widerstandsmoment Wy | 121 cm³ |
| Torsionsträgheitsmoment [It] | 429 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 64 cm³ |
| Hersteller-Nr. | 3842553617 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Schweden |
| Gewicht | 336.300000 |
| Höhe | 6070 mm |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
