Strebenprofil mit dem Querschnitt 40x80L 2NVS aus eloxiertem Aluminium, ESD-geprüft, Liefereinheit 12 Stück in Standardlänge 6070 mm. Zwei offene Nuten und Profilnut 10 ermöglichen eine vielseitige Montage im Rastermaß 40 mm. Geeignet für den Aufbau von Montage- und Verkettungssystemen mit hohen Steifigkeitsanforderungen.
Strebenprofil 40x80L 2NVS, Aluminium eloxiert, ESD, 12 x 6070 mm - Bosch Rexroth 3842555649
BOSCH REXROTH Originalprodukt
B2B Nettopreis
2.927,48 € 2.460,07 €
Artikel BRR-3842555649
Hersteller-Nr. 3842555649
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842555649
UrsprungslandSchweden
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842555649
Häufig zusammen gekauft
- Dieser Artikel: 2.927,48 € 2.460,07 €
- Strebenprofil 40x80L 4N, ESD-geeignet, Aluminium eloxiert - Bosch Rexroth 3842993729 4,61 € 3,87 €
- Strebenprofil 80x80L D17 - Aluminium, eloxiert, ESD-geeignet, 8 Nuten - Bosch Rexroth 3842993149 14,85 € 12,48 €
Das Strebenprofil 40x80L 2NVS von Bosch Rexroth ist ein eloxiertes Aluminiumprofil mit ESD-Eigenschaften für den Einsatz in Montage-, Verkettungs- und Betriebsmittelsystemen. Die asymmetrische 2NVS-Geometrie bietet ein günstiges Verhältnis aus Querschnittsfläche und Biegesteifigkeit - das Flächenträgheitsmoment in X-Richtung von 67,8 cm⁴ erlaubt große Stützweiten bei geringem Gewicht von 2,9 kg je Stab.
- ESD-geeignet: sicherer Einsatz in elektrostatisch sensiblen Bereichen
- Hohe Biegesteifigkeit: lx = 67,8 cm⁴ und Wx = 17 cm³ in der Hauptachse
- Zwei offene Nuten für flexible Verbindungs- und Anbautechnik ohne Umrüstaufwand
- Rastermaß 40 mm - kompatibel mit dem gesamten Bosch Rexroth Profilsystem
- Liefereinheit 12 Stäbe in Standardlänge 6070 mm, sofort einsetzbar

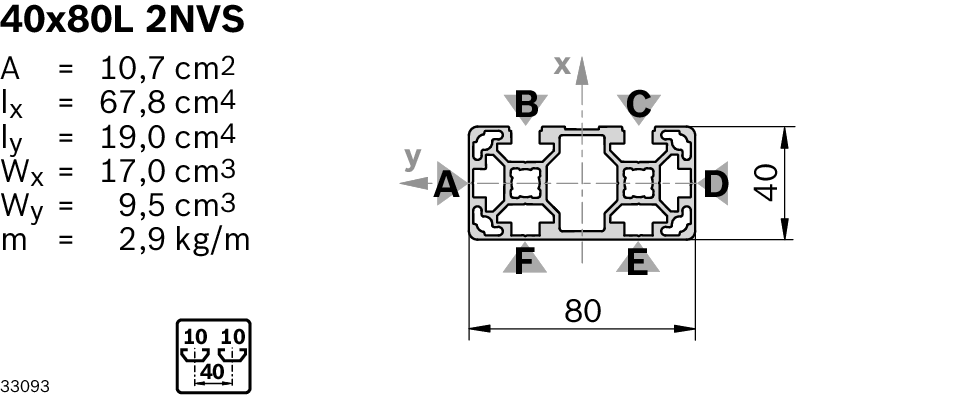

Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 40x80L 2NVS |
| Abmessungen | 40 x 80 mm |
| Länge [L] | 6070 mm |
| Profiltyp | 2NVS |
| Profilnut | 10 |
| Offene Nuten | 2 |
| Rastermaß | 40 mm |
| Profilfläche [A] | 10,7 cm² |
| Flächenträgheitsmoment in X-Richtung [lx] | 67,8 cm⁴ |
| Widerstandsmoment in X-Richtung [Wx] | 17 cm³ |
| Flächenträgheitsmoment in Y-Richtung [ly] | 19 cm⁴ |
| Widerstandsmoment in Y-Richtung [Wy] | 9,5 cm³ |
| Masse [m] | 2,9 kg |
| Gewicht (Liefereinheit) | 229 kg |
| Liefereinheit | 12 Stück |
| Lieferzustand | Packeinheit in Standardlänge |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Empfohlenes Zubehör | Abdeckkappe 40x80 signalgrau, Abdeckkappe 40x80 schwarz, Abdeckkappe mit Loch 40x80 signalgrau, Abdeckkappe mit Loch 40x80 schwarz |
| Hersteller-Nr. | 3842555649 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Schweden |
| Gewicht | 229.000000 |
| Höhe | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
