Strebenprofil aus eloxiertem Aluminium im Querschnitt 80x80L mit 4 offenen Nuten (Profilnut 10) und einem Rastermaß von 40 mm. Die Standardlänge beträgt 6070 mm; die Packeinheit enthält 6 Profile (Gesamtgewicht 206 kg). ESD-geeignet und kompatibel mit dem Bosch Rexroth 80-mm-Montagesystem.
Strebenprofil 80x80L 4N, eloxiertes Aluminium, 6070 mm, 6 Stück - Bosch Rexroth 3842555651
BOSCH REXROTH Originalprodukt
B2B Nettopreis
2.821,70 € 2.371,18 €
Artikel BRR-3842555651
Hersteller-Nr. 3842555651
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842555651
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842555651
Häufig zusammen gekauft
- Dieser Artikel: 2.821,70 € 2.371,18 €
- Strebenprofil 80x80L 6N, eloxiertes Aluminium, ESD-geeignet, 6 offene Nuten - Bosch Rexroth 3842993423 6,88 € 5,78 €
- Strebenprofil 80x80L ESD-geeignet, Aluminium eloxiert, 8 Nuten, Rastermaß 40 mm - Bosch Rexroth 3842993674 6,88 € 5,78 €
Das Strebenprofil 80x80L 4N ist ein tragendes Aluminiumprofil für den Aufbau von Montage-, Förder- und Schutzstrukturen im Bosch Rexroth Baukastensystem. Der symmetrische 80x80-mm-Querschnitt mit 4 offenen Nuten ermöglicht flexible Verbindungen auf allen Seiten; das einheitliche Rastermaß von 40 mm gewährleistet vollständige Kompatibilität mit allen Profil- und Verbindungskomponenten der Baureihe.
- Hohe Biegesteifigkeit: Flächenträgheitsmomente lx und ly je 142,5 cm⁴ - geeignet für tragende Rahmenkonstruktionen
- Symmmetrisches 4-Nut-Profil: Nutzung aller vier Seiten ohne Einschränkung der Ausrichtung
- ESD-geeignet: eloxierte Aluminiumoberfläche erfüllt ESD-Anforderungen für elektrostatisch sensible Arbeitsbereiche
- Packeinheit 6 Stück in Standardlänge: rationelle Lagerung und Kommissionierung, geringer Verschnitt
- Empfohlenes Zubehör: Abdeckkappe 80x80 (signalgrau oder schwarz) für saubere Stirnflächen

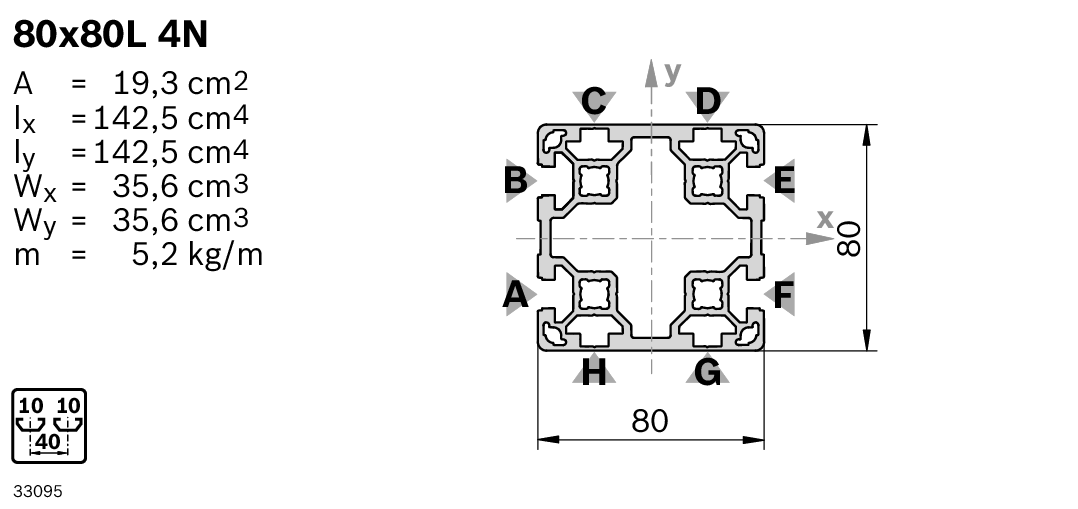

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 80x80L 4N |
| Abmessungen | 80 x 80 mm |
| Länge [L] | 6070 mm |
| Profiltyp | 4N |
| Offene Nuten | 4 |
| Profilnut | 10 |
| Rastermaß | 40 mm |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Profilfläche [A] | 19,3 cm² |
| Flächenträgheitsmoment X [lx] | 142,5 cm⁴ |
| Flächenträgheitsmoment Y [ly] | 142,5 cm⁴ |
| Widerstandsmoment X [Wx] | 35,6 cm³ |
| Widerstandsmoment Y [Wy] | 35,6 cm³ |
| Torsionsträgheitsmoment [It] | 92 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 16,8 cm³ |
| Masse [m] (je Stab) | 5,2 kg |
| Liefereinheit | 6 Stück |
| Gesamtgewicht (Packeinheit) | 206 kg |
| Empfohlenes Zubehör | Abdeckkappe 80x80, signalgrau; Abdeckkappe 80x80, schwarz |
| Hersteller-Nr. | 3842555651 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 206.000000 |
| Höhe | 6070 mm |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
