Eloxiertes Aluminium-Strebenprofil mit 90x90 mm Querschnitt, 8 offenen Nuten und Rastermaß 45 mm für den modularen Maschinenbau. Flächenträgheitsmoment 299,8 cm⁴ (X/Y) ermöglicht hohe Lasten bei schlankem Querschnitt. Lieferung als Stab à 1000 mm, Längen von 80 bis 6000 mm auf Anfrage verfügbar.

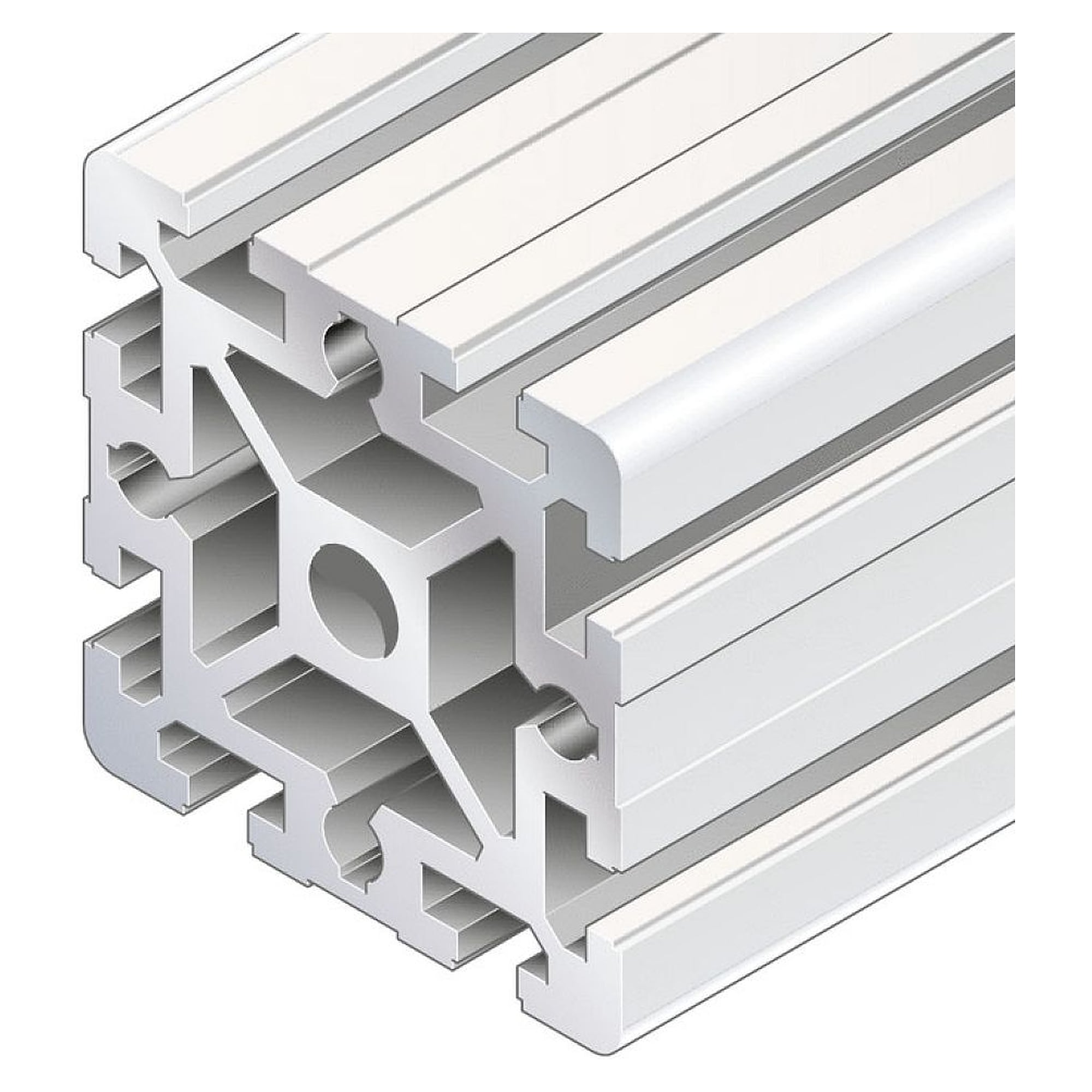

Strebenprofil 90x90 D17V/D17, 1000 mm - Bosch Rexroth 3842990094-1000
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
164,92 €
138,59 €
Artikel
BRR-3842990094-1000
Hersteller-Nr.
3842990094-1000
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842990094-1000
UrsprungslandDeutschland
Zolltarifnummer76169990
ZustandNeu
Artikel
BRR-3842990094-1000
Häufig zusammen gekauft
-
Dieser Artikel:
164,92 € 138,59 €
-
Strebenprofil 45x90 M12/D17, Aluminium eloxiert, 6 Nuten, Rastermaß 45 mm - Bosch Rexroth 3842990323
18,35 € 15,42 €
-
Strebenprofil 45x90L 2N, Nut 10, ESD, Aluminium eloxiert - Bosch Rexroth 3842538299
3.783,25 € 3.179,20 €
Das Strebenprofil 90x90 D17V/D17 ist ein eloxiertes Aluminium-Strukturprofil aus dem Bosch Rexroth Montagesystem. Mit 8 offenen Nuten und dem 45-mm-Raster ist es die tragende Komponente für Maschinenbau, Schutzverkleidungen, Fördertechnik und Arbeitsplatzsysteme. Die anodierte Oberfläche schützt vor Korrosion und ist ohne Nachbehandlung direkt einsetzbar.
- Hohe Biegesteifigkeit: Flächenträgheitsmoment Ix/Iy je 299,8 cm⁴ und Widerstandsmoment Wx/Wy je 66,7 cm³
- 8 offene Nuten (Nutgröße 10) für maximale Verbindungsflexibilität an allen Seiten
- 45-mm-Raster kompatibel mit dem gesamten Bosch Rexroth Montagesystem-Zubehör
- Torsionssteifigkeit: Torsionsträgheitsmoment It 118,6 cm⁴, Torsionswiderstandsmoment Wt 26 cm³
- Profilfläche 38,4 cm², Masse 10,4 kg/m - solide Basis für schwere Aufbauten
- Längenbereich 80 bis 6000 mm, Verpackungseinheit 1 Stück
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 90x90 mm |
| Profiltyp | Standard |
| Profilnut | 10 |
| Offene Nuten | 8 |
| Rastermaß | 45 mm |
| Länge min (L min) | 80 mm |
| Länge max (L max) | 6000 mm |
| Lieferlänge (diese Bestellung) | 1000 mm |
| Flächenträgheitsmoment Ix | 299,8 cm⁴ |
| Flächenträgheitsmoment Iy | 299,8 cm⁴ |
| Widerstandsmoment Wx | 66,7 cm³ |
| Widerstandsmoment Wy | 66,7 cm³ |
| Torsionsträgheitsmoment It | 118,6 cm⁴ |
| Torsionswiderstandsmoment Wt | 26 cm³ |
| Profilfläche A | 38,4 cm² |
| Masse m | 10,4 kg/m |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Verpackungseinheit | 1 Stück |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842990094-1000 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
