Strebenprofil 90x90 F2/- aus eloxiertem Aluminium (Natur) mit 8 offenen Nuten und einem Rastermaß von 45 mm für den flexiblen Aufbau von Montage- und Konstruktionsrahmen. Das Profil wird in einer Länge von 1000 mm geliefert und lässt sich auf Maß von 60 bis 6000 mm anfertigen. Hohe Biege- und Torsionssteifigkeit durch ein Flächenträgheitsmoment von 299,8 cm⁴ und ein Torsionsträgheitsmoment von 118,6 cm⁴.

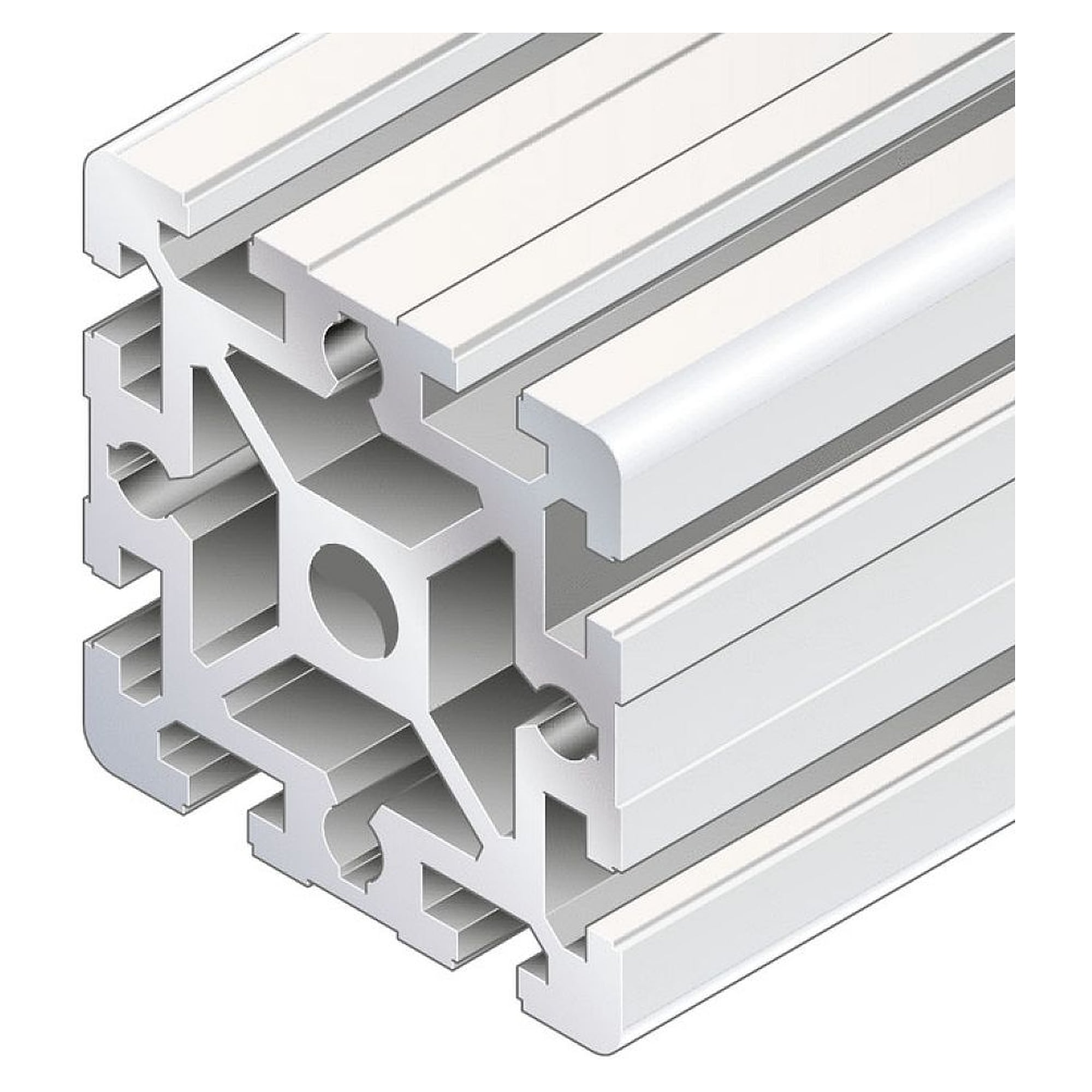

Strebenprofil 90x90 F2/-, 1000 mm, Aluminium eloxiert, 8 Nuten - Bosch Rexroth 3842990505-1000
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
167,54 €
140,79 €
Artikel
BRR-3842990505-1000
Hersteller-Nr.
3842990505-1000
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842990505-1000
UrsprungslandDeutschland
Zolltarifnummer76169990
ZustandNeu
Artikel
BRR-3842990505-1000
Häufig zusammen gekauft
-
Dieser Artikel:
167,54 € 140,79 €
-
Strebenprofil 45x90 D17/D17, 1000 mm, Aluminium eloxiert, 6 Nuten - Bosch Rexroth 3842990313-1000
85,61 € 71,94 €
-
Strebenprofil 45x90 M16/M16, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842990304-1000
100,06 € 84,08 €
Das Strebenprofil 90x90 F2/- von Bosch Rexroth ist ein symmetrisches Aluminium-Konstruktionsprofil im Standard-Querschnitt 90x90 mm mit 8 offenen Nuten (Nutgröße 10) und einem Rastermaß von 45 mm. Es eignet sich für tragende Strukturen, Maschinengestelle und modulare Montageanlagen, bei denen hohe Steifigkeit und freie Verbindungsmöglichkeiten an allen Seiten gefordert sind. Das Profil wird eloxiert in Natur geliefert und ist auf Längen von 60 mm bis 6000 mm konfektionierbar.
- 8 offene Nuten ermöglichen Verbindungen und Anbauteile an allen Profilseiten ohne Vorbohren
- Rastermaß 45 mm gewährleistet vollständige Kompatibilität mit dem Bosch Rexroth Profilsystem
- Eloxierte Aluminiumoberfläche schützt dauerhaft vor Korrosion und mechanischem Verschleiß
- Profilfläche 38,4 cm² und Masse 10,4 kg/m bieten ein günstiges Steifigkeits-Gewichts-Verhältnis
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 90x90 mm |
| Profiltyp | Standard |
| Profilnut | 10 |
| Offene Nuten | 8 |
| Rastermaß | 45 mm |
| Lieferlänge | 1000 mm |
| Länge min / max | 60 mm / 6000 mm |
| Farbe | Natur |
| Material | Aluminium, eloxiert |
| Profilfläche [A] | 38,4 cm² |
| Masse [m] | 10,4 kg/m |
| Flächenträgheitsmoment X [lx] | 299,8 cm⁴ |
| Flächenträgheitsmoment Y [ly] | 299,8 cm⁴ |
| Widerstandsmoment X [Wx] | 66,7 cm³ |
| Widerstandsmoment Y [Wy] | 66,7 cm³ |
| Torsionsträgheitsmoment [It] | 118,6 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 26 cm³ |
| Verpackungseinheit | 1 Stück |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842990505-1000 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
