Hochbelastbares Aluminium-Strebenprofil im Querschnitt 90x180 mm mit 12 offenen Nuten und M12-Bearbeitung in allen Kernzügen. Flächenträgheitsmoment Ix 1380 cm⁴ für steife Rahmenkonstruktionen und Maschineneinhausungen. Lieferung im Natureloxal-Finish, Länge 1000 mm, kürzbar ab 110 mm.
Strebenprofil 90x180L M12/M12, 1000 mm - Bosch Rexroth 3842992859-1000
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
258,84 €
217,51 €
Artikel
BRR-3842992859-1000
Hersteller-Nr.
3842992859-1000
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842992859-1000
UrsprungslandDeutschland
Zolltarifnummer76169990
ZustandNeu
Artikel
BRR-3842992859-1000
Häufig zusammen gekauft
-
Dieser Artikel:
258,84 € 217,51 €
-

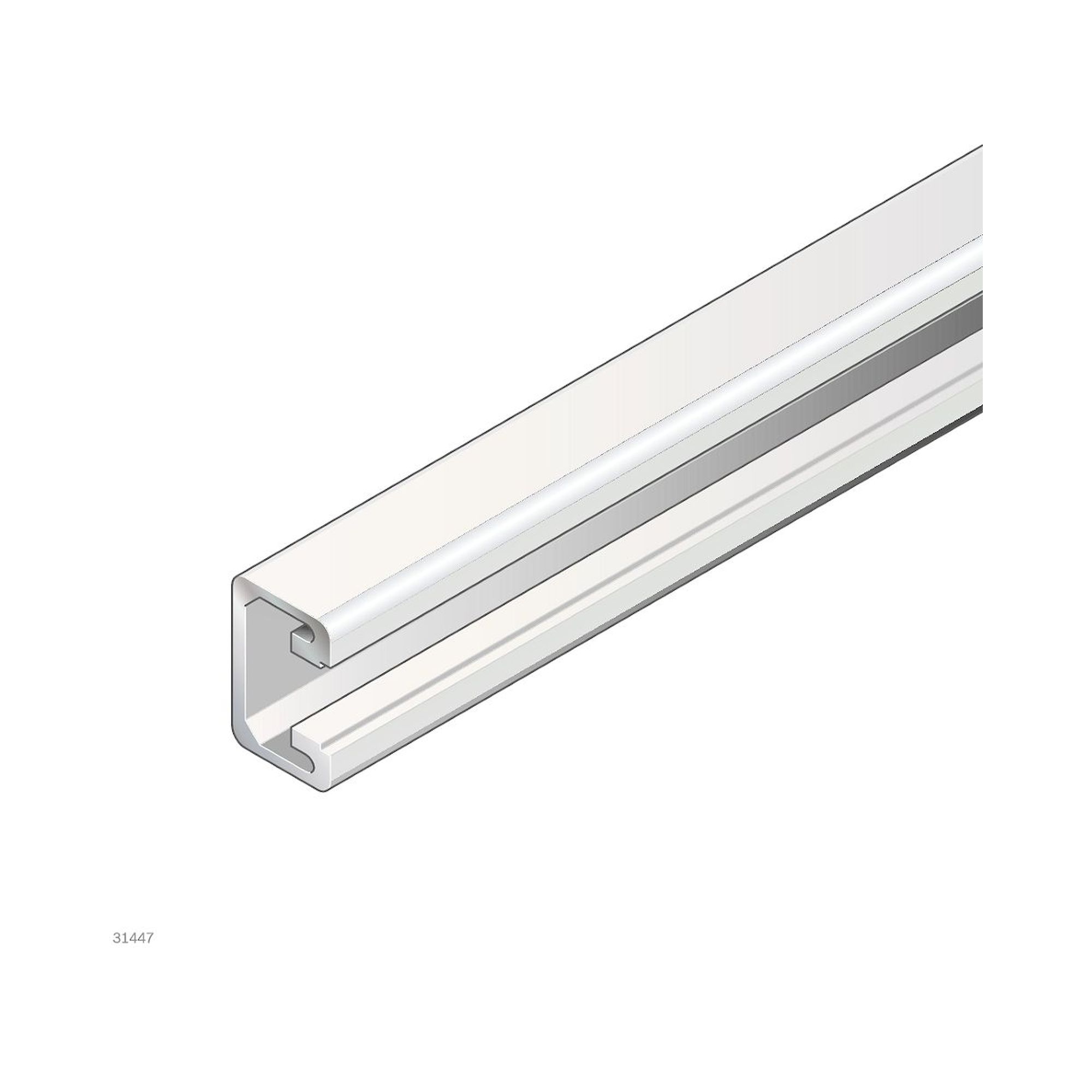

Strebenprofil 15x22,5, Aluminium eloxiert, variable Länge 50-3000 mm - Bosch Rexroth 3842992473-1000
14,42 € 12,12 €
-
Strebenprofil 45x90SL, Nut 10, ESD, Aluminium eloxiert - Bosch Rexroth 3842537102
2.427,16 € 2.039,63 €
Das Strebenprofil 90x180L M12/M12 von Bosch Rexroth ist ein Aluminium-Strukturprofil für anspruchsvolle Rahmenkonstruktionen, Maschinenbetten und Einhausungen im industriellen Montagebau. Der asymmetrische 90x180-mm-Querschnitt mit 12 offenen Nuten bietet hohe Biegesteifigkeit in der Hauptlastrichtung (Ix 1380 cm⁴, Wx 153,3 cm³) bei gleichzeitig kompaktem Materialeinsatz (Profilfläche 42,8 cm²). Die werkseitige M12-Gewindebohrung in allen Kernzügen ermöglicht direkte Schraubverbindungen ohne Nachbearbeitung.
- Ix 1380 cm⁴ / Wx 153,3 cm³ - hohe Biegesteifigkeit in X-Richtung für tragende Längsträger
- 12 offene Nuten (Nutgröße 10, Rastermaß 45 mm) - flexible Anbindung von Verbindern, Lineartechnik und Anbauteilen
- M12-Bearbeitung in allen Kernzügen, D17V und LF in Nuten A/H und B/G - montagebereit ab Werk
- Aluminium eloxiert, Farbe Natur - korrosionsbeständig, oberflächen-stabil für Reinraum und Produktionsumgebung
- Längenbereich 110-6000 mm - auf Maß lieferbar, Verpackungseinheit 1 Stück
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Querschnitt | 90x180 mm |
| Profiltyp | Standard (90x180L) |
| Rastermaß | 45 mm |
| Offene Nuten | 12 |
| Nutgröße | 10 |
| Profilfläche [A] | 42,8 cm² |
| Flächenträgheitsmoment Ix | 1380 cm⁴ |
| Widerstandsmoment Wx | 153,3 cm³ |
| Flächenträgheitsmoment Iy | 401 cm⁴ |
| Widerstandsmoment Wy | 89,1 cm³ |
| Torsionsträgheitsmoment [It] | 257 cm⁴ |
| Torsionswiderstandsmoment [Wt] | 47,1 cm³ |
| Masse | 11,6 kg/m |
| Profilbearbeitung | M12 in allen Kernzügen; D17V und LF in Nuten A/H, B/G |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| Länge min / max | 110 mm / 6000 mm |
| Lieferlänge (dieser Artikel) | 1000 mm |
| Verpackungseinheit | 1 Stück |
| Empfohlenes Zubehör | Abdeckkappe 90x90L schwarz; Abdeckkappe 90x90L signalgrau |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842992859-1000 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
