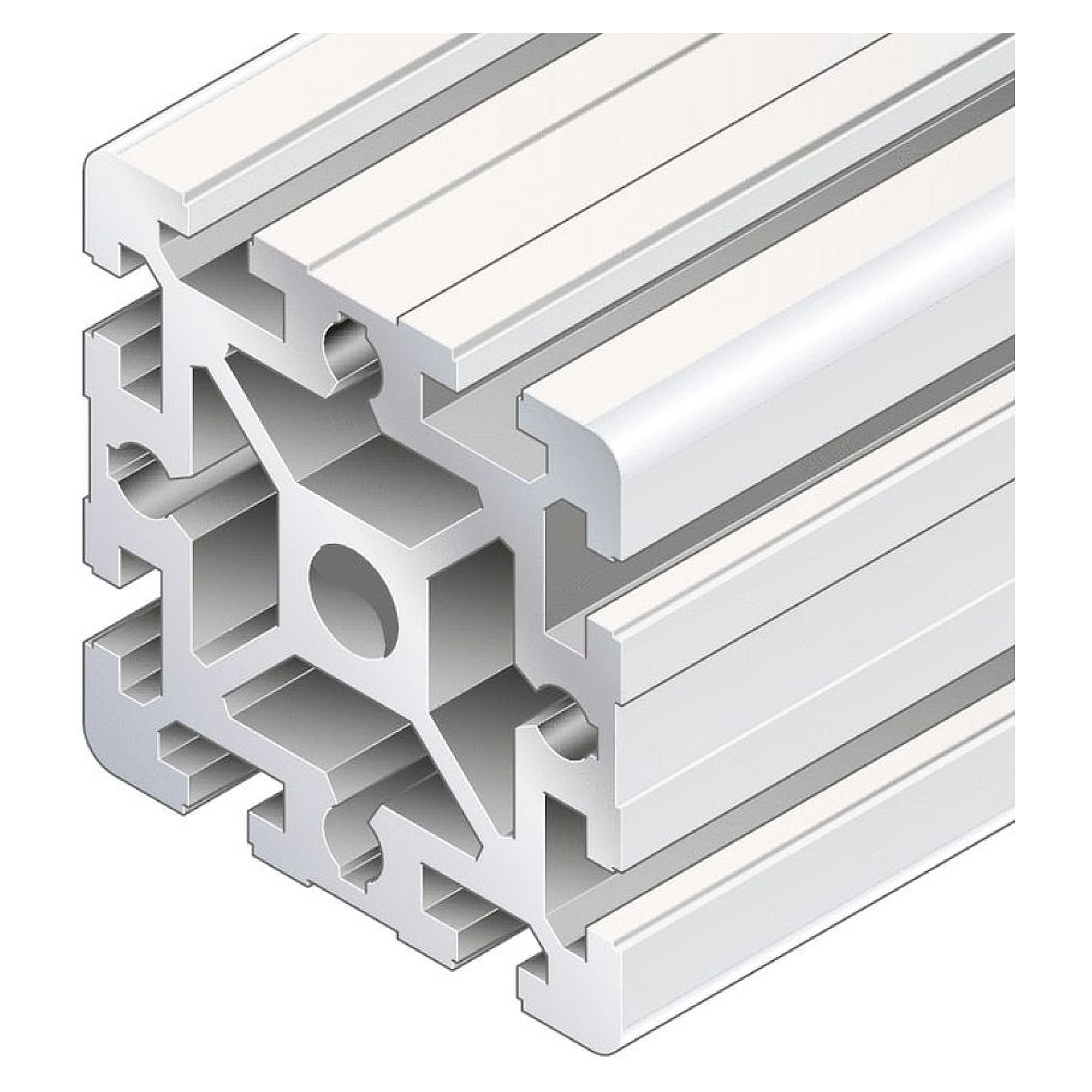

Strebenprofil 90x90, 8 Nuten, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842993082-1000
Strebenprofil 90x90, 8 Nuten, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842993082-1000 Strebenprofil 90x90, 8 Nuten, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842993082-1000

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Strebenprofil 90x90, 8 Nuten, eloxiertes Aluminium, 1000 mm - Bosch Rexroth 3842993082-1000

Bosch Rexroth ✓ Originalprodukt Neuware Made in Germany

Hochwertiges Aluminium-Strebenprofil mit 90x90 mm Querschnitt und 8 offenen Nuten (Nutbreite 10 mm) für den modularen Aufbau von Montage- und Automatisierungsanlagen. Das eloxierte Profil bietet ein Flächenträgheitsmoment von 299,8 cm⁴ und eignet sich für anspruchsvolle Rahmenkonstruktionen im Rastermaß 45 mm. Länge: 1000 mm, Liefereinheit: 1 Stück.

Netto
169,72 €
zzgl. MwSt.
201,97 € inkl. 19 % MwSt., zzgl. Versand
Artikel BRR-3842993082-1000
Hersteller-Nr. 3842993082-1000
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF) 8 Dokumente, alle unter Downloads
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Strebenprofil 90x90 2xD17LF von Bosch Rexroth ist ein eloxiertes Aluminium-Strukturprofil für den modularen Aufbau von Fertigungs-, Montage- und Automatisierungsanlagen. Mit seinem symmetrischen 90x90-mm-Querschnitt, 8 offenen Nuten der Breite 10 mm und dem Rastermaß 45 mm fügt es sich nahtlos in das Bosch-Rexroth-Profilsystem ein und ermöglicht flexible Verbindungen in alle Richtungen.

  • Hohe Biegesteifigkeit: Flächenträgheitsmoment Ix = Iy = 299,8 cm⁴, Widerstandsmoment Wx = Wy = 66,7 cm³
  • Gute Torsionssteifigkeit: Torsionsträgheitsmoment It = 118,6 cm⁴, Torsionswiderstandsmoment Wt = 26 cm³
  • Profilfläche A = 38,4 cm², Masse 10,4 kg/m
  • 8 offene Nuten ermöglichen vielfältige Verbindungs- und Befestigungsoptionen ohne Bohren
  • Eloxierte Oberfläche: korrosionsbeständig, farbe Natur
  • Frei kürzbar: Länge min. 80 mm, max. 6000 mm; diese Einheit: 1000 mm

Technische Daten

EigenschaftWert
Querschnitt90x90 mm
ProfiltypStandard
Profilnut (Breite)10 mm
Offene Nuten8
Rastermaß45 mm
Länge (diese Einheit)1000 mm
Länge min.80 mm
Länge max.6000 mm
MaterialAluminium, eloxiert
FarbeNatur
Flächenträgheitsmoment Ix = Iy299,8 cm⁴
Widerstandsmoment Wx = Wy66,7 cm³
Torsionsträgheitsmoment It118,6 cm⁴
Torsionswiderstandsmoment Wt26 cm³
Profilfläche A38,4 cm²
Masse10,4 kg/m
Verpackungseinheit1 Stück
Empfohlenes ZubehörAbdeckkappe 90x90 schwarz, Abdeckkappe 90x90 signalgrau, Abdeckkappe mit Loch 90x90 schwarz, Abdeckkappe mit Loch 90x90 signalgrau
Gewicht0,01 kg
HerstellerBosch Rexroth
Hersteller-Nr.3842993082-1000
Zolltarifnummer76169990
GPSR HerstellerdatenBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
AusführungTEC

Downloads

Datenblatt

Katalog

Andere

Zubehör

Fragen zum Artikel

Noch eine Frage?

Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
