Strebenprofil 15x22,5 Q&E, Aluminium eloxiert, 1 offene Nut, L 50-3000 mm - Bosch Rexroth 3842993689

Strebenprofil 15x22,5 Q&E, Aluminium eloxiert, 1 offene Nut, L 50-3000 mm - Bosch Rexroth 3842993689

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Schlankes Aluminium-Strebenprofil mit 15x22,5 mm Querschnitt und einer offenen Nut (Breite 10 mm) für platzsparende Verbindungen im Montagetechnik-Raster 45 mm. Das eloxierte Profil wird auf Länge von 50 bis 3000 mm gefertigt und unterstützt die Q&E-Standardbearbeitung D9.8/D17. Empfohlene Abdeckkappen in Signalgrau oder Schwarz vervollständigen die saubere Konstruktion.

Strebenprofil 15x22,5 Q&E, Aluminium eloxiert, 1 offene Nut, L 50-3000 mm - Bosch Rexroth 3842993689

Name: Strebenprofil 15x22,5 Q&E, Aluminium eloxiert, 1 offene Nut, L 50-3000 mm - Bosch Rexroth 3842993689
Brand: Bosch Rexroth
SKU: BRR-3842993689
Price: 3.355801 EUR
Availability: InStock

BOSCH REXROTH Originalprodukt

B2B Nettopreis

3,36 € 2,82 €

exkl. Versandkosten

Lieferbar Schneller Versand

Artikel BRR-3842993689

Hersteller-Nr. 3842993689

Persönliche Fachberatung

Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand

Artikeldaten

Hersteller-Nr.3842993689

UrsprungslandDeutschland

Zolltarifnummer76042100

ZustandNeu

Artikel

BRR-3842993689

Häufig zusammen gekauft

Dieser Artikel: Strebenprofil 15x22,5 Q&E, Aluminium eloxiert, 1 offene Nut, L 50-3000 mm - Bosch Rexroth 3842993689
3,36 € 2,82 €
exkl. Versandkosten
Strebenprofil 90x90L D17/D17 - eloxiertes Aluminiumprofil mit 8 Nuten, Querschnitt 90x90 mm - Bosch Rexroth 3842992420
22,79 € 19,15 €
exkl. Versandkosten
Strebenprofil 45x45L R, Aluminium eloxiert, ESD-geeignet, variable Länge 50-6070 mm - Bosch Rexroth 3842992897
4,61 € 3,87 €
exkl. Versandkosten

Details

Das Strebenprofil 15x22,5 von Bosch Rexroth ist ein eloxiertes Aluminiumprofil für schlanke, kraftübertragende Strebenkonstruktionen im Bosch-Rexroth-Montagesystem. Mit einem Querschnitt von 15x22,5 mm und einer offenen Nut (Breite 10 mm) eignet es sich für Anwendungen, bei denen ein minimaler Bauraum gefragt ist und dennoch definierte Biege- und Trägheitseigenschaften benötigt werden. Die Q&E-Ausführung ermöglicht die Standard-Profilbearbeitung D9.8/D17; die Mindestlänge von 50 mm ist dabei zu beachten.

Eloxiertes Aluminium - korrosionsbeständig, oberfläche naturfarben
Eine offene Nut (10 mm) im Rastermaß 45 mm - kompatibel mit dem Bosch-Rexroth-Zubehörsystem
Flächenträgheitsmoment lx = 0,8 cm⁴ / ly = 0,3 cm⁴ für kalkulierbare Steifigkeit
Länge frei wählbar von 50 mm bis 3000 mm, Verpackungseinheit 1 Stück
Standard-Profilbearbeitung D9.8/D17 direkt bestellbar (Q&E)

Technische Daten

Merkmal	Wert
Querschnitt	15x22,5 mm
Profiltyp	Standard
Material	Aluminium, eloxiert
Farbe	Natur
Offene Nuten	1
Profilnut	10 mm
Rastermaß	45 mm
Länge min (L min)	50 mm
Länge max (L max)	3000 mm
Masse (m)	0,3 kg/m
Profilfläche (A)	1,3 cm²
Flächenträgheitsmoment lx	0,8 cm⁴
Flächenträgheitsmoment ly	0,3 cm⁴
Widerstandsmoment Wx	0,9 cm³
Widerstandsmoment Wy	0,6 cm³
Standard-Profilbearbeitung	D9.8 / D17
Mindestlänge Bearbeitung	Mindestlänge beachten
Verpackungseinheit	1 Stück

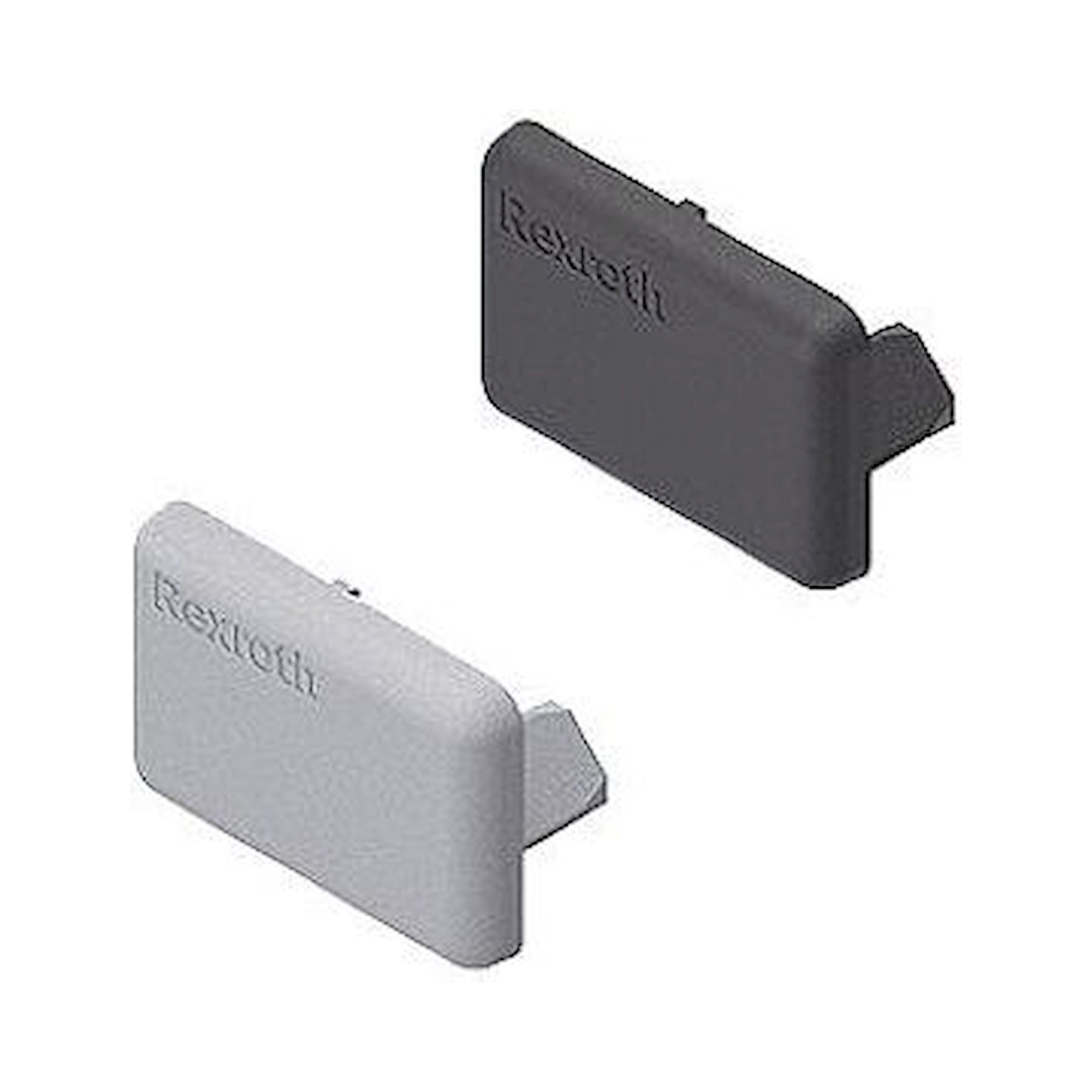

Empfohlenes Zubehör	Abdeckkappe 15x22,5 signalgrau, Abdeckkappe 15x22,5 schwarz

Information

Weitere Informationen
Ausführung	TEC
Hersteller-Nr.	3842993689
Hersteller	Bosch Rexroth
Ursprungsland	Deutschland
Gewicht	0.100000
Hinweis	Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Zolltarifnummer	76042100
GPSR Herstellerdaten	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
