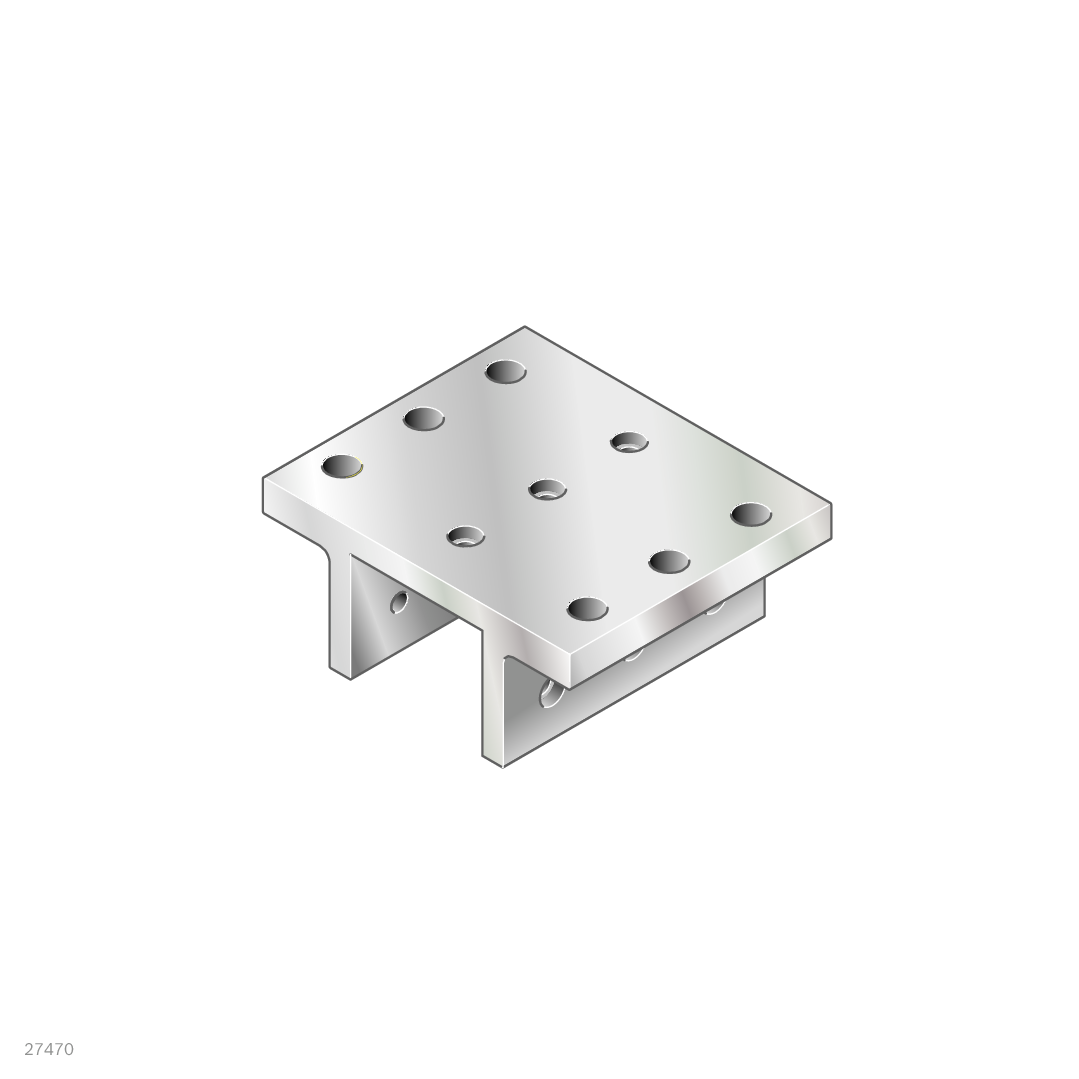

EcoSlide Wagen 30x30x80, Profilnut 8, Aluminium eloxiert - Bosch Rexroth 8981535476
Datenblatt (PDF)
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Der EcoSlide Wagen 30x30x80 ist ein eloxierter Aluminium-Linearschlitten für Bosch Rexroth Strebenprofil 30 mm mit Nut 8. Er gleitet bei bis zu 12 m/min und trägt Drucklasten bis 750 N sowie Zuglasten bis 325 N. Einfache Montage durch integrierte Ausgleichscheibe für Toleranzausgleich zwischen Wagen und Profil.

EcoSlide Wagen 30x30x80, Profilnut 8, Aluminium eloxiert - Bosch Rexroth 8981535476

BOSCH REXROTH Originalprodukt
B2B Nettopreis
39,69 € 33,35 €
exkl. Versandkosten
Lieferbar Schneller Versand
Artikel BRR-8981535476
Hersteller-Nr. 8981535476
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.8981535476
UrsprungslandVereinigte Staaten
Zolltarifnummer76169990
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-8981535476

Der EcoSlide Wagen 30x30x80 (Artikelnummer 8981535476) ist ein eloxierter Aluminiumschlitten für lineare Führungsaufgaben auf Bosch Rexroth Aluminiumprofilen mit 30 mm Breite und Profilnut 8. Die integrierte Ausgleichscheibe gleicht Fertigungstoleranzen zwischen Wagen und Profil aus und vereinfacht die Montage erheblich.

  • Druckbelastung bis 750 N und Zugbelastung bis 325 N für zuverlässigen Betrieb in Handhabungs- und Montageanlagen
  • Maximale Schiebegeschwindigkeit 12 m/min für zügige Linearbewegungen
  • Moment um die x-Achse bis 10 Nm, Moment um die z-Achse bis 150 Nm
  • Material Aluminium eloxiert - korrosionsbeständig und leichtgewichtig (0,244 kg)
  • Hinweis: Zur Durchführung eines Klemmhebels muss die entsprechende Bohrung im Wagen auf 9 mm aufgebohrt werden

Technische Daten

MerkmalWert
Abmessungen30 x 30 x 80 mm
Profilnut8
Profilbreite (Anwendung)30 mm
MaterialAluminium, eloxiert
Druckbelastung Fmax750 N
Zugbelastung Fmax325 N
Max. Schiebegeschwindigkeit12 m/min
Moment um x-Achse Mmax10 Nm
Moment um z-Achse Mmax150 Nm
Gewicht0,244 kg
Verpackungseinheit1
Empfohlenes ZubehörGleiter N8 flach und flach lockable, Ausgleichscheibe, Klemmhebel, N8 Gleitstein
Weitere Informationen
Hersteller-Nr. 8981535476
Hersteller Bosch Rexroth
Ursprungsland Vereinigte Staaten
Gewicht 0.244000
Zolltarifnummer 76169990
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
