Flansch-Einzelmutter FEM-E-B 12x5Rx2-3 für Kugelgewindetrieb - Bosch Rexroth R153246006
Flansch-Einzelmutter FEM-E-B für Kugelgewindespindeln mit d0 12 mm und Steigung 5 mm rechts, 3 Kugelumläufe, Kugel-Ø 2 mm. Dynamische Tragzahl C 4560 N, statische C0 5800 N, bis 30 m/min. Mit Standarddichtung, passend zum Gehäuse MGD.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für einen Kugelgewindetrieb mit Spindel-Nenndurchmesser 12 mm und Steigung 5 mm (rechts) ist diese Flansch-Einzelmutter FEM-E-B die Antriebsmutter: Jede Umdrehung der Spindel verschiebt das angebaute Maschinenteil um 5 mm, bei einer dynamischen Tragzahl von 4560 N. Der Flansch wird direkt am Schlitten oder im Mutterngehäuse MGD aus Stahl verschraubt.
Als Teil der Miniatur-Baureihe passt sie in kompakte Achsen mit kleinem Bauraum. Zulässig sind bis 30 m/min Lineargeschwindigkeit und Betriebstemperaturen von -10 °C bis +80 °C.
Vorteile
- Tragzahlen: dynamisch C = 4560 N, statisch C0 = 5800 N (gültig für Toleranzklasse T5)
- Steigung 5 mm rechtsgängig: 5 mm Hub pro Spindelumdrehung
- 3 Kugelumläufe mit Kugeln Ø 2 mm
- Standarddichtung ab Werk schützt die Kugelbahn vor Schmutz
- Passend zum Mutterngehäuse MGD aus Stahl
- Lineargeschwindigkeit bis 30 m/min, Betrieb von -10 °C bis +80 °C
Einbauhinweis
Die Mutter läuft nur auf einer Spindel derselben Nenngröße 12 x 5R x 2 - 3. Für die komplette Achse kommen Fest- und Loslager für die Spindelenden im passenden Durchmesser hinzu, die Festlagerung wird mit einer Nutmutter gesichert.
Technische Daten
| Hersteller | Bosch Rexroth |
|---|---|
| Hersteller-Artikelnummer | R153246006 |
| Mutterntyp | FEM-E-B Flansch-Einzelmutter |
| Nenndurchmesser d0 | 12 mm |
| Kugeldurchmesser Dw | 2 mm |
| Anzahl der Kugelumläufe i | 3 |
| Steigung | 5 mm |
| Steigungsrichtung | Rechts |
| Nenngröße | 12 x 5R x 2 - 3 |
| Dichtung Gewindetriebe | Mit Dichtungen |
| Statische Tragzahl C0 | 5800 N |
| Baureihe | Miniatur-Baureihe |
| Dynamische Tragzahl C | 4560 N |
| Abmessung d1 | 11,4 mm |
| Maximal zulässige lineare Geschwindigkeit vmax | 30 m/min |
| Lagertemperatur (min. … max.) | -15 °C bis +80 °C |
| Betriebstemperatur (min. … max.) | -10 °C bis +80 °C |
| Abmessung D1 g6 | 22 mm |
| Abmessung d2 | 9,9 mm |
| Abmessung D4 | 2 mm |
| Abmessung D5 | 37 mm |
| Abmessung D6 | 29 mm |
| Abmessung D7 | 4,5 mm |
| Abmessung L | 28 mm |
| Abmessung L14 | 24 mm |
| Abmessung L3 | 8 mm |
| Abmessung L4 | 20 mm |
| Abmessung L7 | 6 mm |
| Gewicht | 0,13 kg |
| Hersteller-Nr. | R153246006 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
Downloads
Zubehör

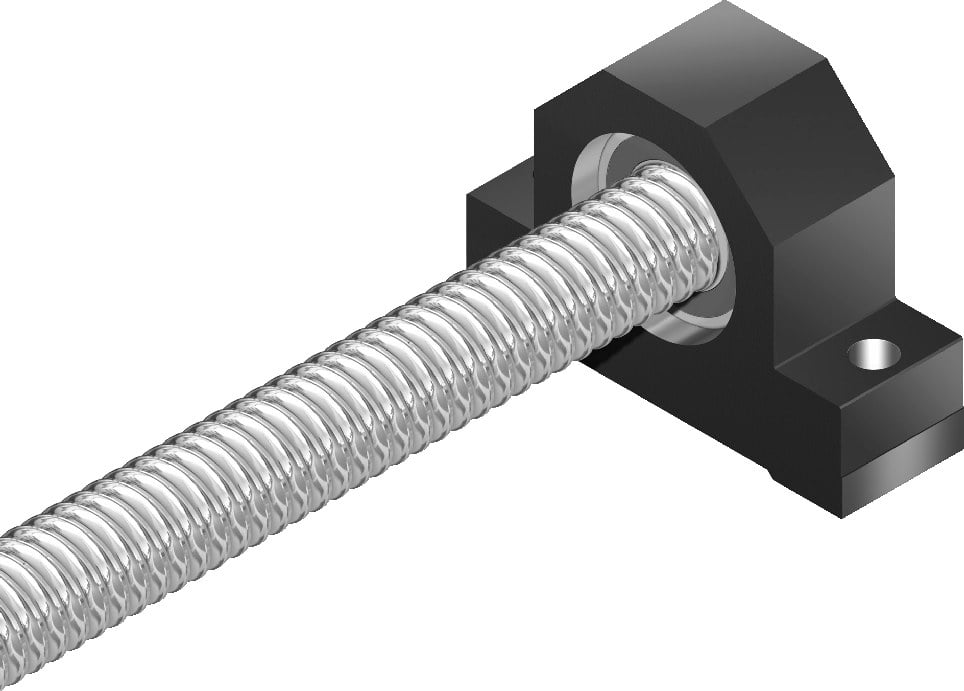

Stehlagereinheit Loslager SEB-L-S 17 für Kugelgewindetrieb 25 x 5/10/25 - Bosch Rexroth R159161720
Art. BRR-R159161720Flansch-Einzelmutter FEM-E-B 12x10Rx2-2 für Kugelgewindetrieb - Bosch Rexroth R153249006

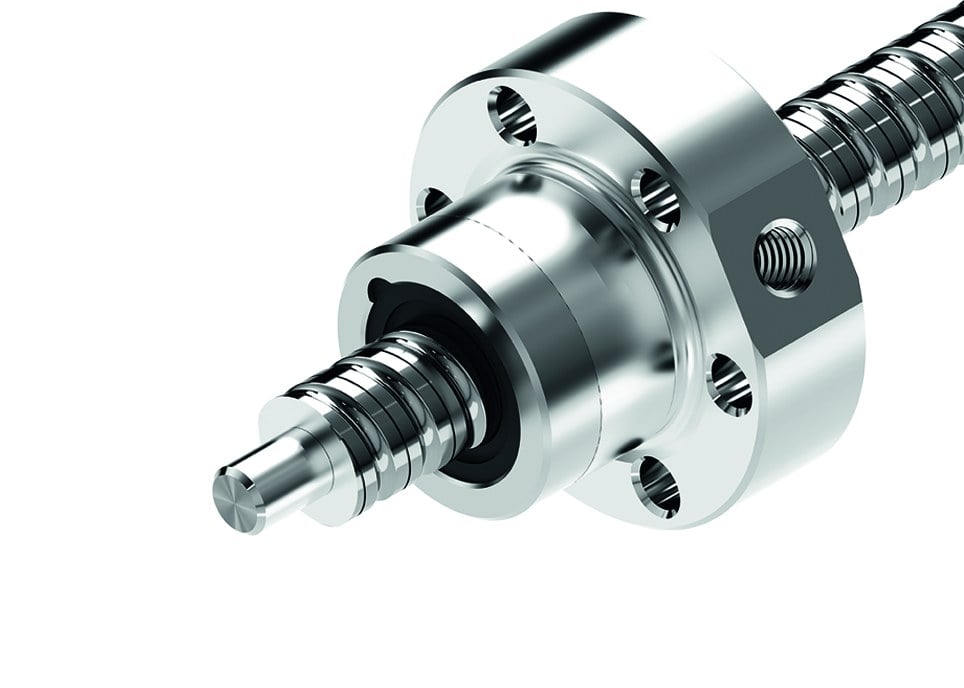

Art. BRR-R153249006Flansch-Einzelmutter FEM-E-S 12x10Rx2-2 für Kugelgewindetrieb - Bosch Rexroth R153249013
Art. BRR-R153249013Flansch-Einzelmutter FEM-E-B 8x2,5Rx1,588-3 für Kugelgewindetrieb - Bosch Rexroth R153223006
Art. BRR-R153223006Flansch-Einzelmutter FEM-E-B 16x5Rx3-4 für Kugelgewindetrieb - Bosch Rexroth R150201063
Art. BRR-R150201063Flansch-Einzelmutter FEM-E-B 16x5Lx3-4 für Kugelgewindetrieb - Bosch Rexroth R155201063
Art. BRR-R155201063Flansch-Einzelmutter FEM-E-B 16x16Rx3-3 für Kugelgewindetrieb - Bosch Rexroth R150206063
Art. BRR-R150206063Weitere 4 Artikel anzeigen
Flansch-Einzelmutter FEM-E-B 16x10Rx3-3 für Kugelgewindetrieb - Bosch Rexroth R150204083

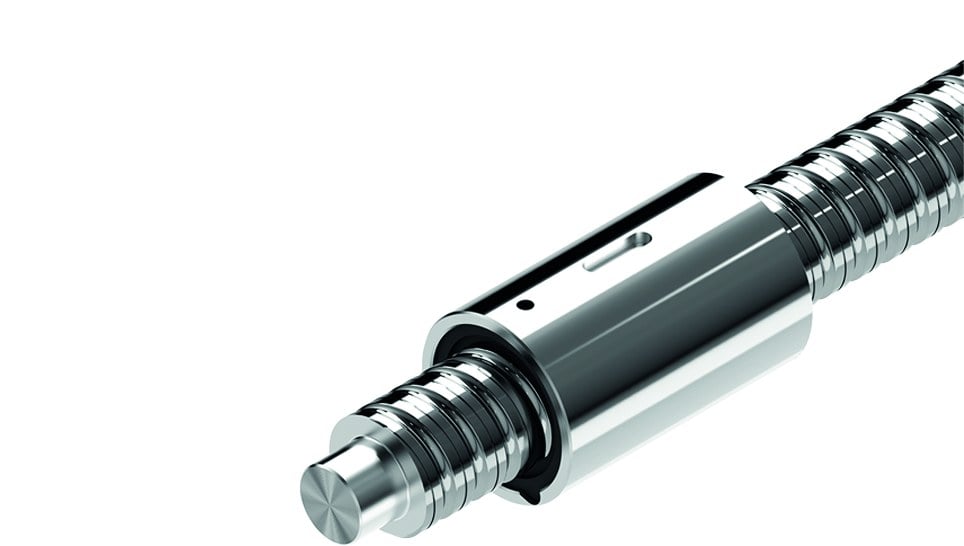

Art. BRR-R150204083Zylindrische Einzelmutter ZEM-E-S 25x5Rx3-4 für Kugelgewindetrieb - Bosch Rexroth R151221012
