Flansch-Einzelmutter FEM-E-B 16x5Lx3-4 für Kugelgewindetrieb - Bosch Rexroth R155201063

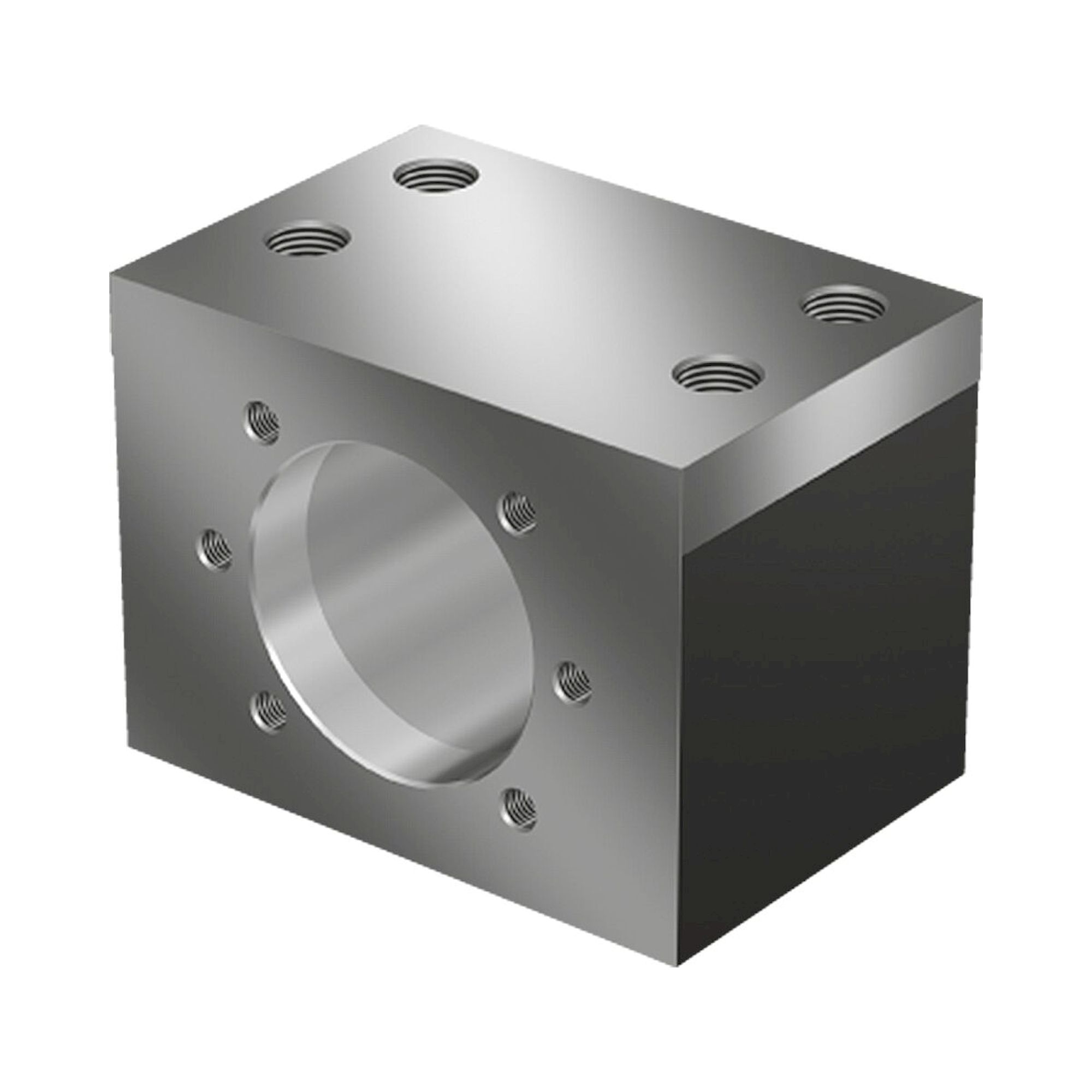

Für einen Kugelgewindetrieb mit Spindel-Nenndurchmesser 16 mm und Steigung 5 mm (links) ist diese Flansch-Einzelmutter FEM-E-B die Antriebsmutter: Jede Umdrehung der Spindel verschiebt das angebaute Maschinenteil um 5 mm, bei einer dynamischen Tragzahl von 14800 N. Der Flansch mit Bohrbild BB2 wird direkt am Schlitten oder im Mutterngehäuse MGD aus Stahl verschraubt.

Sie gehört zur Standard-Baureihe von Bosch Rexroth. Zulässig sind bis 30 m/min Lineargeschwindigkeit und Betriebstemperaturen von -10 °C bis +80 °C.

Vorteile

• Tragzahlen: dynamisch C = 14800 N, statisch C0 = 16100 N (gültig für Toleranzklasse T3 und T5)
• Steigung 5 mm linksgängig: 5 mm Hub pro Spindelumdrehung
• 4 Kugelumläufe mit Kugeln Ø 3 mm
• Standarddichtung ab Werk schützt die Kugelbahn vor Schmutz
• Bohrbild BB2, passend zum Mutterngehäuse MGD
• Lineargeschwindigkeit bis 30 m/min, Betrieb von -10 °C bis +80 °C

Einbauhinweis

Die Mutter läuft nur auf einer Spindel derselben Nenngröße 16 x 5L x 3 - 4. Für die komplette Achse kommen Fest- und Loslager für die Spindelenden im passenden Durchmesser hinzu, die Festlagerung wird mit einer Nutmutter gesichert.
