Bosch Rexroth R16213137Y. Kugelwagen CR KWD-035-SNH-C1-H-1

Bosch Rexroth
172,43 € 144,90 €
exkl. Versandkosten
Artikel
BRR-R16213137Y

Hersteller-Nr.
R16213137Y
Kugelwagen, SNH, Baugröße 35, Resist CR - Beschichtung, Genauigkeit Hoch, Geringe Vorspannung, Mit Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

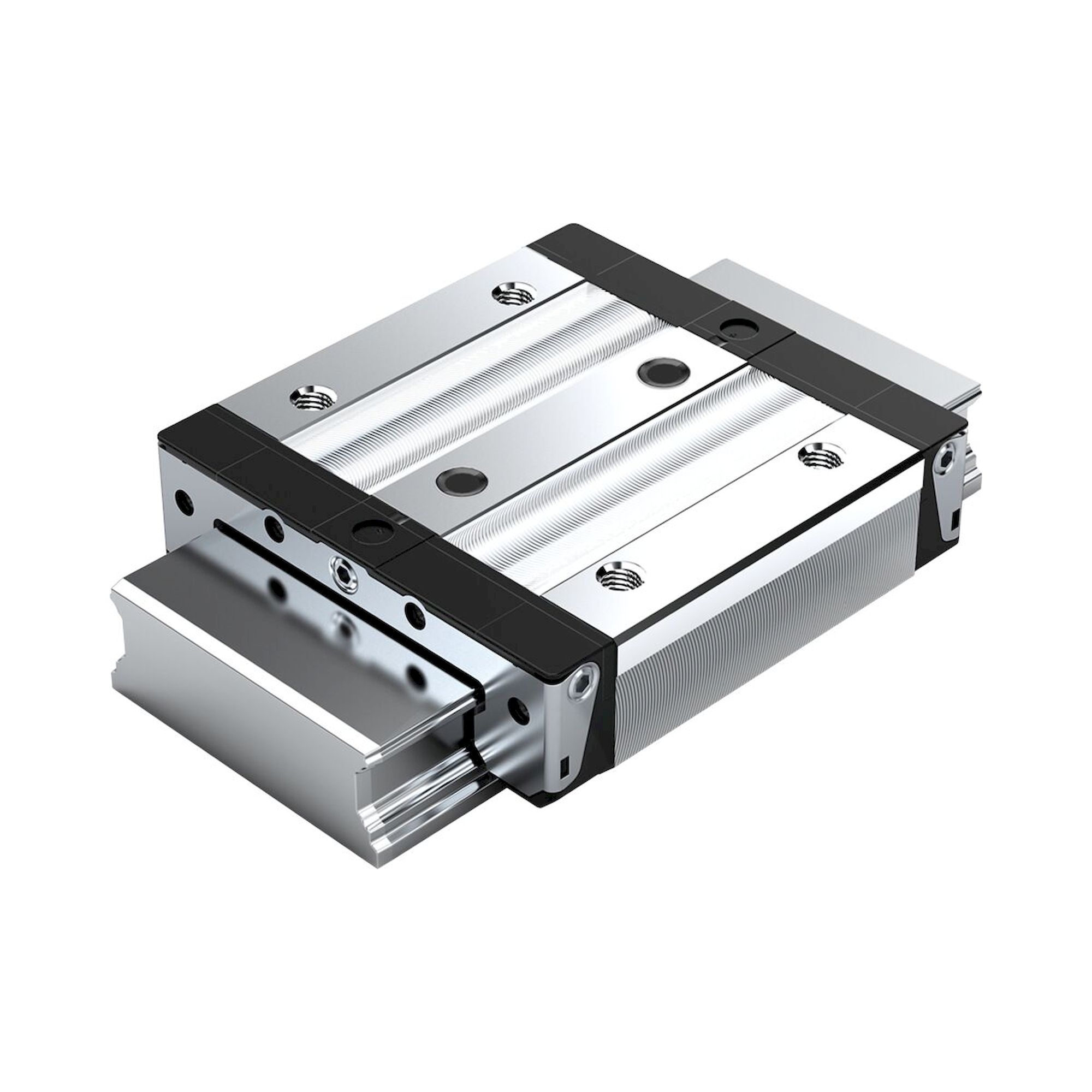

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und durch die Beschichtung mit Resist CR korrosionsträge. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 35
Bauform SNH: Breite = Schmal, Länge = Normal, Höhe = Hoch
Führungswagenkörper aus Kohlenstoffstahl CS, mattsilber hartverchromt
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 110,5 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung und hohen Steifigkeitsanforderungen
  • Höhere Steifigkeit als SNS
  • Höchste Präzision
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Kugelwagenkörper bzw. Kugelschiene aus Stahl mit korrosionsbeständiger Beschichtung mattsilber hartverchromt
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Langzeitschmierung über mehrere Jahre möglich
  • Beste Dynamikwerte
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]35
BauformSNH - Schmal Normal Hoch
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenHartverchromt
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungDS - Doppellippige Dichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]70
Länge Führungswagen [mm]110.5
Höhe Führungswagen [mm]47.4
Höhe Führungswagen mit Führungsschiene [mm]55
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]1.55
Dynamische Tragzahl C50 [N]62200
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]49400
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]75200
Dynamisches Torsionstragmoment Mt50 [Nm]1340
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1060
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]1620
Dynamisches Längstragmoment ML50 [Nm]880
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]700
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]1060
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]70
Abmessung A1 (Profilschienenführungen) [mm]35
Abmessung A2 (Profilschienensysteme) [mm]34
Abmessung A3 (Profilschienensysteme) [mm]18
Abmessung B (Profilschienenführungen) [mm]110.5
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]77
Abmessung E1 [mm]50
Abmessung E2 (Profilschienenführungen) [mm]50
Abmessung E8 (Profilschienenführungen) [mm]58
Abmessung E9 (Profilschienenführungen) [mm]24.35
Abmessung H [mm]55
Abmessung H1 (Profilschienenführungen) [mm]47.4
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]32.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]31.85
Abmessung K1 (Profilschienenführungen) [mm]20.5
Abmessung K2 (Profilschienenführungen) [mm]22
Abmessung K3 (Profilschienenführungen) [mm]13.9
Abmessung K4 (Profilschienenführungen) [mm]13.9
Abmessung N3 (Profilschienenführungen) [mm]13
Abmessung N6 (Profilschienenführungen) [mm]20.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]16
Abmessung V1 [mm]8
Weitere Informationen
Hersteller-Nr. R16213137Y
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
