Bosch Rexroth R162242222. Kugelwagen CS KWD-045-SNS-C2-P-1

Bosch Rexroth
213,65 € 179,54 €
exkl. Versandkosten
Artikel
BRR-R162242222

Hersteller-Nr.
R162242222
Kugelwagen, SNS, Baugröße 45, Stahl CS, Genauigkeit Präzision, Mittlere Vorspannung, Mit Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

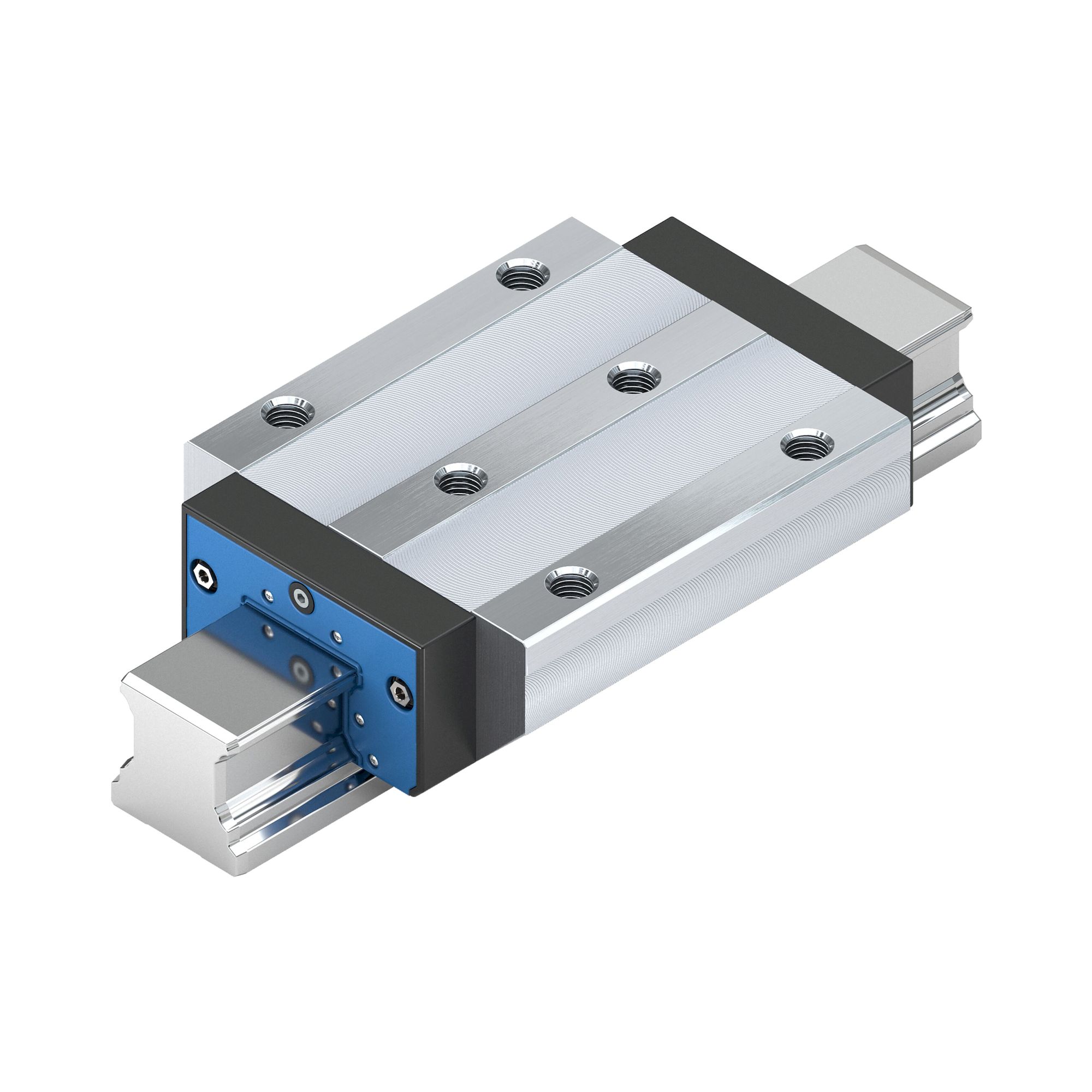

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzision
Mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 137,6 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Hohe Drehmomentbelastbarkeit
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Verschiedene Vorspannungsklassen
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Integrierte Komplettabdichtung
  • Minimalmengenschmiersystem mit integriertem Depot bei Ölschmierung
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Passend für alle Kugelschienen SNS/SNO
  • Beste Dynamikwerte
  • Kugelwagen werkseitig erstbefettet
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSNS - Schmal Normal Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]86
Länge Führungswagen [mm]137.6
Höhe Führungswagen [mm]50.3
Höhe Führungswagen mit Führungsschiene [mm]60
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]2.4
Dynamische Tragzahl C50 [N]104000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]82400
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]123000
Dynamisches Torsionstragmoment Mt50 [Nm]2800
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]2220
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]3320
Dynamisches Längstragmoment ML50 [Nm]1870
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1480
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]2210
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]86
Abmessung A1 (Profilschienenführungen) [mm]43
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]20.5
Abmessung B (Profilschienenführungen) [mm]137.6
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]97
Abmessung E1 [mm]60
Abmessung E2 (Profilschienenführungen) [mm]60
Abmessung E3 (Profilschienenführungen) [mm]69.8
Abmessung E8 (Profilschienenführungen) [mm]69.8
Abmessung E9 (Profilschienenführungen) [mm]20.9
Abmessung H [mm]60
Abmessung H1 (Profilschienenführungen) [mm]50.3
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]40.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung K1 (Profilschienenführungen) [mm]27.3
Abmessung K2 (Profilschienenführungen) [mm]29.3
Abmessung K3 (Profilschienenführungen) [mm]8.2
Abmessung K4 (Profilschienenführungen) [mm]8.2
Abmessung N3 (Profilschienenführungen) [mm]18
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung T1 min [mm]18
Abmessung V1 [mm]10
Weitere Informationen
Hersteller-Nr. R162242222
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
