Bosch Rexroth R163211320. Kugelwagen AL KWD-015-SNS-C1-H-1

Bosch Rexroth
77,31 € 64,97 €
exkl. Versandkosten
Artikel
BRR-R163211320

Hersteller-Nr.
R163211320
Kugelwagen, SNS, Baugröße 15, Aluminium, Genauigkeit Hoch, Geringe Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

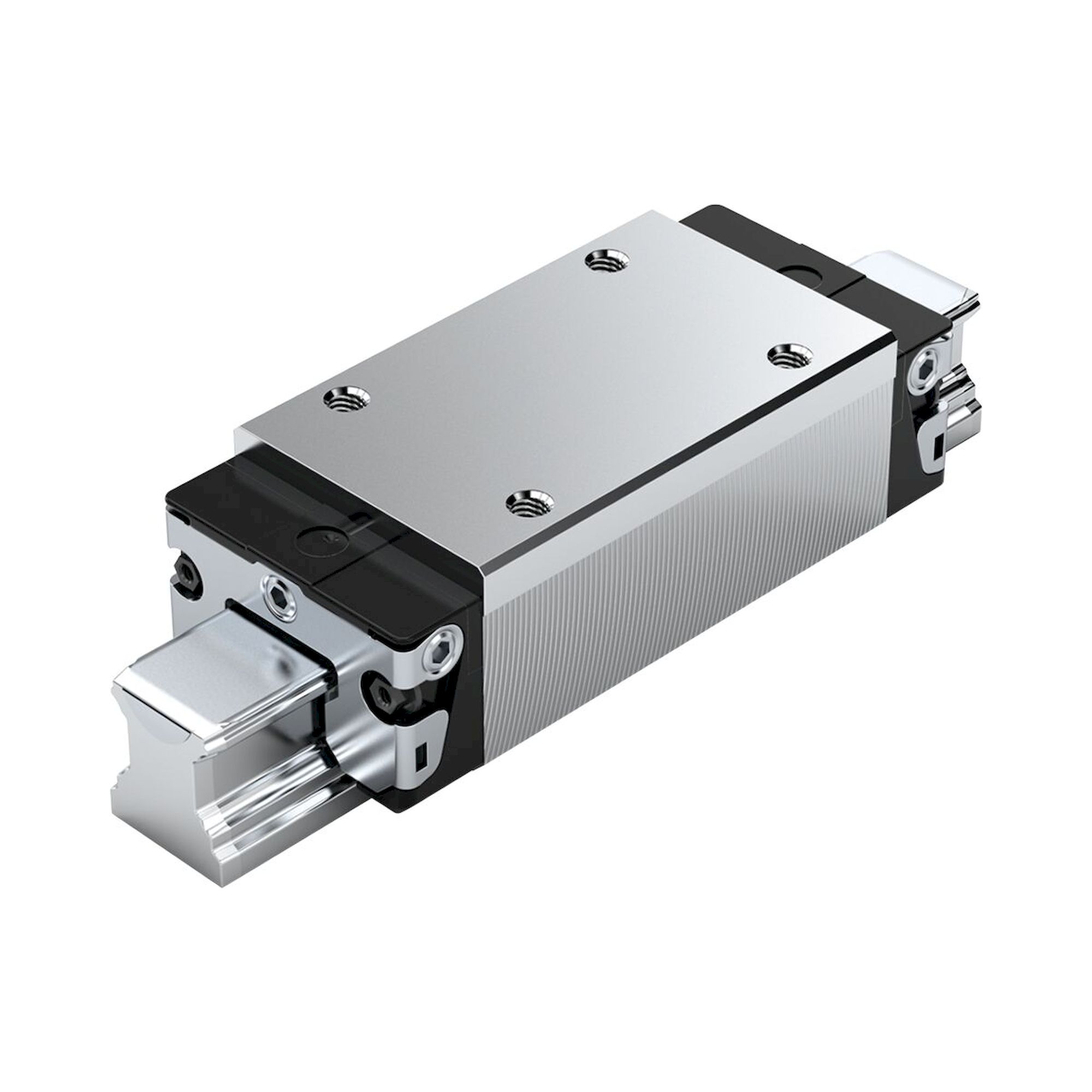

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen aus Aluminium ist hochpräzise und im Vergleich zur Stahlausführung gewichtsreduziert. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenkörper aus Aluminium
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 58,2 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Für Leichtbauweise - zum Ausgleichen geringer Toleranzen der Anschlusskonstruktion
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Besonders kompakte Leichtbauweise: 60 % Gewichtseinsparung gegenüber den Kugelwagen aus Stahl
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Passend für alle Kugelschienen SNS
  • Allseitiger Schmieranschluss mit Metallgewinde
  • Kugelwagen werkseitig erstbefettet
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Beste Dynamikwerte
  • Minimalmengenschmierung mit integriertem Depot bei Ölschmierung
  • Vorgearbeitete Bohrungen am Kugelwagen zum Verstiften
  • Größere Parallelitäts- und Höhenabweichungen der Montageflächen zulässig
  • Langzeitschmierung über mehrere Jahre möglich
  • Genauigkeitsklassen H und N kombinierbar mit allen Schienen jeder Genauigkeitsklasse


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]15
BauformSNS - Schmal Normal Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenAluminium
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]34
Länge Führungswagen [mm]58.2
Höhe Führungswagen [mm]19.9
Höhe Führungswagen mit Führungsschiene [mm]24
SchmierungErstbefettet, konserviert
Maximale dynamische Belastung Fmax [N]3000
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Maximal zulässiges Torsionsmoment Mt max [Nm]29
Maximal zulässiges Längsmoment ML max [Nm]16
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.1
Dynamische Tragzahl C50 [N]12400
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]9860
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt50 [Nm]120
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]95
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML50 [Nm]86
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]68
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]34
Abmessung A1 (Profilschienenführungen) [mm]17
Abmessung A2 (Profilschienensysteme) [mm]15
Abmessung A3 (Profilschienensysteme) [mm]9.5
Abmessung B (Profilschienenführungen) [mm]58.2
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]39.2
Abmessung E1 [mm]26
Abmessung E2 (Profilschienenführungen) [mm]26
Abmessung E8 (Profilschienenführungen) [mm]24.55
Abmessung E9 (Profilschienenführungen) [mm]6.7
Abmessung H [mm]24
Abmessung H1 (Profilschienenführungen) [mm]19.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]16.3
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]16.2
Abmessung K1 (Profilschienenführungen) [mm]10
Abmessung K2 (Profilschienenführungen) [mm]11.6
Abmessung K3 (Profilschienenführungen) [mm]3.2
Abmessung K4 (Profilschienenführungen) [mm]3.2
Abmessung N3 (Profilschienenführungen) [mm]6
Abmessung N6 (Profilschienenführungen) [mm]10.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S11 (Profilschienenführungen) [mm]3.7
Abmessung S2 (Profilschienenführungen)M4
Abmessung S5 (Profilschienenführung) [mm]4.5
Abmessung S9M2,5x3.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Steigung [mm]3.5
Abmessung T1 min [mm]12
Abmessung V1 [mm]5
Weitere Informationen
Hersteller-Nr. R163211320
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
