Bosch Rexroth R16514392Y. Kugelwagen CS KWD-045-FNS-C3-U-1

Bosch Rexroth
290,24 € 243,90 €
exkl. Versandkosten
Artikel
BRR-R16514392Y

Hersteller-Nr.
R16514392Y
Kugelwagen, FNS, Baugröße 45, Stahl CS, Genauigkeit Ultrapräzision, Hohe Vorspannung, Mit Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

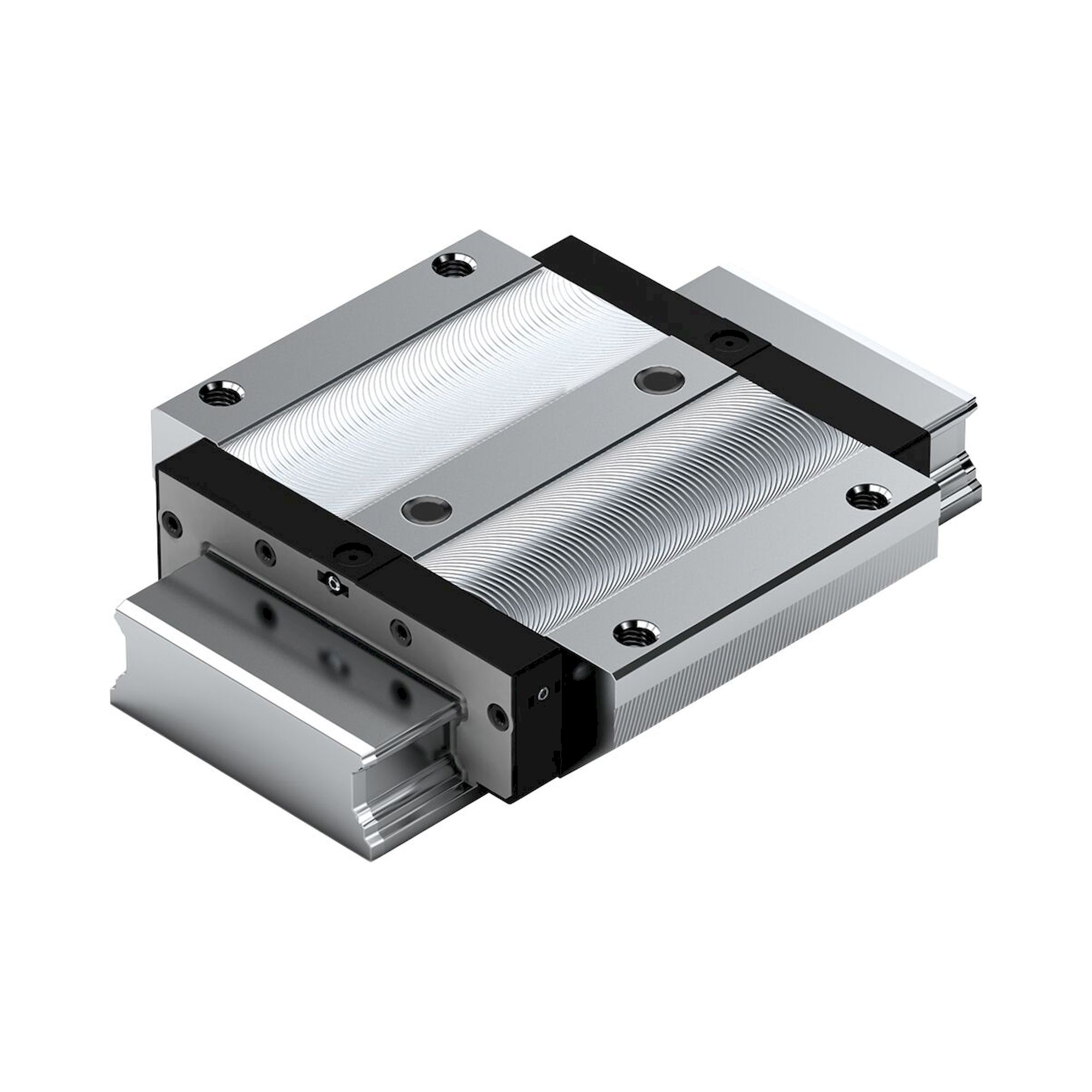

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C3: Hohe Vorspannung
Genauigkeitsklasse UP: Ultrapräzision
mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 137,6 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei hohen Steifigkeitsanforderungen
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Integrierte Komplettabdichtung
  • Hohe Drehmomentbelastbarkeit
  • Verschiedene Vorspannungsklassen
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Integriertes, induktives und verschleißfreies Messsystem als Option
  • Kugelwagen werkseitig erstbefettet
  • Passend für alle Kugelschienen SNS/SNO
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformFNS - Flansch Normal Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC3 - hohe Vorspannung
GenauigkeitsklasseUP - Ultra Präzise
DichtungDS - Doppellippige Dichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]120
Länge Führungswagen [mm]137.6
Höhe Führungswagen [mm]50.3
Höhe Führungswagen mit Führungsschiene [mm]60
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]3
Dynamische Tragzahl C50 [N]104000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]82400
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]123000
Dynamisches Torsionstragmoment Mt50 [Nm]2800
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]2220
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]3320
Dynamisches Längstragmoment ML50 [Nm]1870
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1480
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]2210
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]120
Abmessung A1 (Profilschienenführungen) [mm]60
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]37.5
Abmessung B (Profilschienenführungen) [mm]137.6
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]97
Abmessung E1 [mm]100
Abmessung E2 (Profilschienenführungen) [mm]80
Abmessung E3 (Profilschienenführungen) [mm]60
Abmessung E8 (Profilschienenführungen) [mm]69.8
Abmessung E9 (Profilschienenführungen) [mm]20.9
Abmessung H [mm]60
Abmessung H1 (Profilschienenführungen) [mm]50.3
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]40.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung K1 (Profilschienenführungen) [mm]17.3
Abmessung K2 (Profilschienenführungen) [mm]19.3
Abmessung K3 (Profilschienenführungen) [mm]8.2
Abmessung K4 (Profilschienenführungen) [mm]8.2
Abmessung N1 (Profilschienenführungen) [mm]15
Abmessung N2 (Profilschienenführungen) [mm]12.4
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]10.4
Abmessung S2 (Profilschienenführungen)M12
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung T1 min [mm]18
Abmessung V1 [mm]10
Weitere Informationen
Hersteller-Nr. R16514392Y
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
