Bosch Rexroth R165382920. Kugelwagen CS KWD-020-FLS-C2-U-1

Bosch Rexroth
189,10 € 158,91 €
exkl. Versandkosten
Artikel
BRR-R165382920

Hersteller-Nr.
R165382920
Kugelwagen, FLS, Baugröße 20, Stahl CS, Genauigkeit Ultrapräzision, Mittlere Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

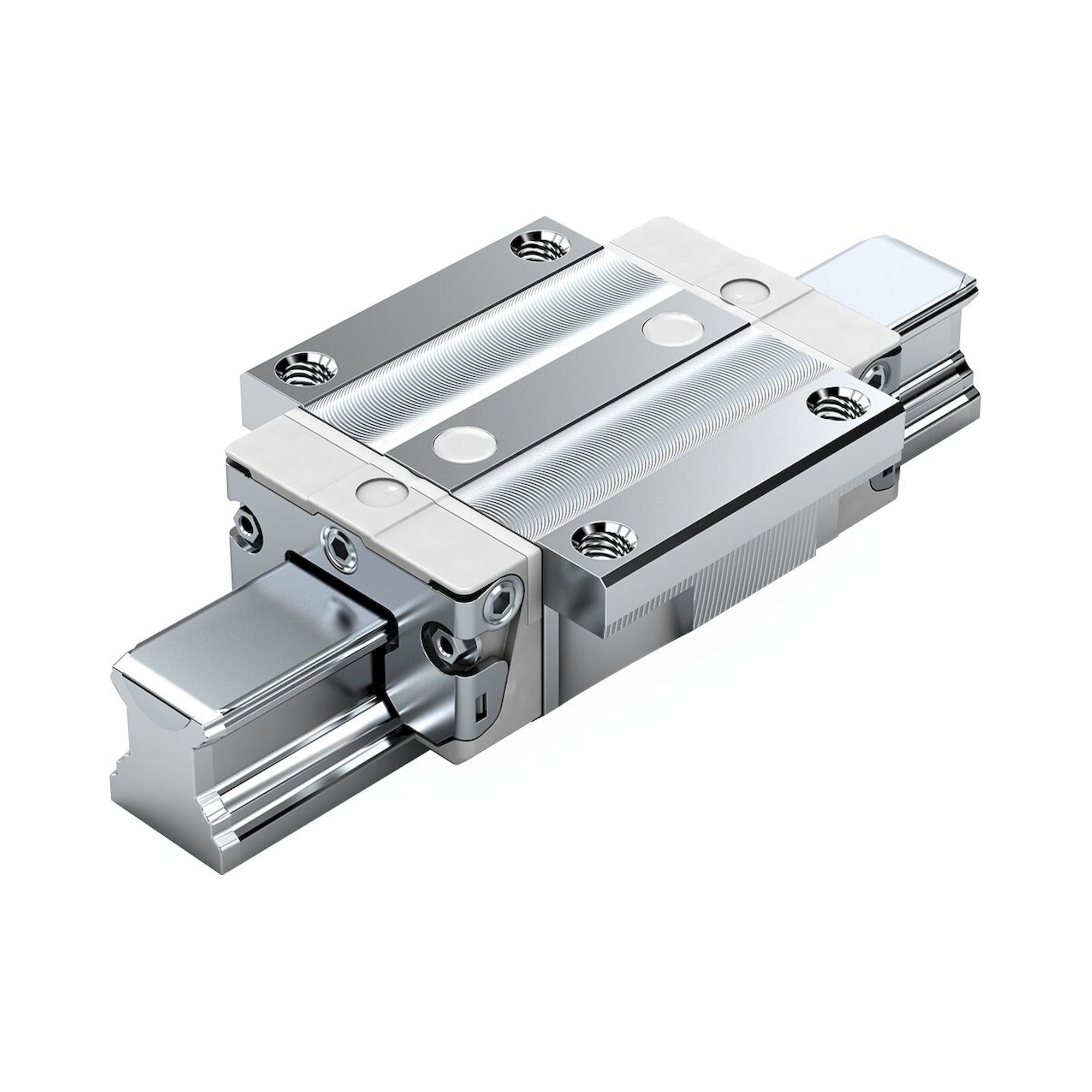

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse UP: Ultrapräzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 91,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei höchsten Steifigkeitsanforderungen
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Beste Dynamikwerte
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Langzeitschmierung über mehrere Jahre möglich
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Integrierte Komplettabdichtung
  • Hohe Drehmomentbelastbarkeit
  • Verschiedene Vorspannungsklassen
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Integriertes, induktives und verschleißfreies Messsystem als Option
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Passend für alle Kugelschienen SNS/SNO
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]20
BauformFLS - Flansch Lang Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseUP - Ultra Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]63
Länge Führungswagen [mm]91
Höhe Führungswagen [mm]25.35
Höhe Führungswagen mit Führungsschiene [mm]30
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.55
Dynamische Tragzahl C50 [N]37300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]29600
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]41800
Dynamisches Torsionstragmoment Mt50 [Nm]480
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]380
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]540
Dynamisches Längstragmoment ML50 [Nm]430
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]340
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]490
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]63
Abmessung A1 (Profilschienenführungen) [mm]31.5
Abmessung A2 (Profilschienensysteme) [mm]20
Abmessung A3 (Profilschienensysteme) [mm]21.5
Abmessung B (Profilschienenführungen) [mm]91
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]65.6
Abmessung E1 [mm]53
Abmessung E2 (Profilschienenführungen) [mm]40
Abmessung E3 (Profilschienenführungen) [mm]35
Abmessung E8 (Profilschienenführungen) [mm]32.5
Abmessung E9 (Profilschienenführungen) [mm]7.3
Abmessung H [mm]30
Abmessung H1 (Profilschienenführungen) [mm]25.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]20.75
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]20.55
Abmessung K1 (Profilschienenführungen) [mm]19.8
Abmessung K2 (Profilschienenführungen) [mm]19.8
Abmessung K3 (Profilschienenführungen) [mm]3.35
Abmessung K4 (Profilschienenführungen) [mm]3.35
Abmessung N1 (Profilschienenführungen) [mm]7.7
Abmessung N2 (Profilschienenführungen) [mm]5.2
Abmessung N6 (Profilschienenführungen) [mm]13.2
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]5.3
Abmessung S2 (Profilschienenführungen)M6
Abmessung S5 (Profilschienenführung) [mm]6
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]13
Abmessung V1 [mm]6
